Плотина из грунтовых материалов

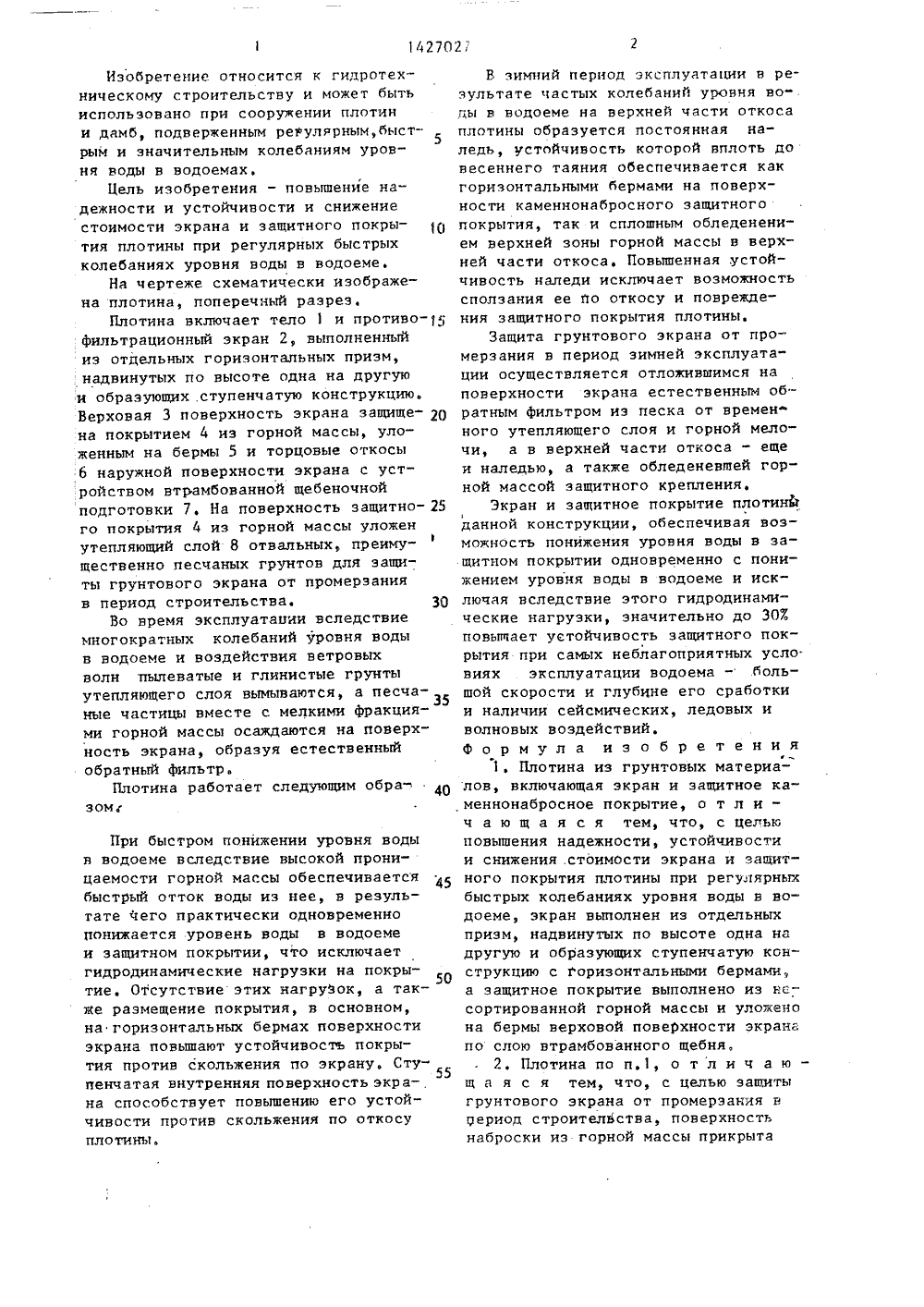

)4 Е 02 В 7/О ПИСАНИЕ ИЗОБРЕТЕНИ научно"ГицОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСНОМ,К СВИДЕТЕЛЬСТВ(71) Украинское отделение Всесоюзного проектно-изыскательского и исследовательского института ропроект" им. С.Я.Жука(56) Гришин М.М.Гидротехнические соо ружения. М.: 1962, с. 345, рис.13-27Авторское свидетельство СССР В 114727, кл. Е 02 В 7/06, 984. (54) ПЛОТИНА ИЗ ГРУНТОВКХ МАТЕРИАЛОВ (57) Изобретение относится к гидротехническому строительству и может быть использовано при сооружении пло тин и дамбподверженных регулярным быстрым и значительным колебаниям уровня воды в водоемах. Цель изобретения - повышение надежности и устойчивости плотины, снижение себестоимости экрана и защитного покрытия плотины при регулярных быстрых колебаниях уровня воды в водоеме. Плотина из грунтовых материалов включает экран 2 и защитное каменно-набросное покрытие 4. Экран 2 в плотине выполнен из отдельных призм, надвинутыхпо высоте одна на другую и образующих ступенчатую конструкцию с горизонтальными бермами 5. Защитное покрытие, выполненное иэ несортированной горной массы, уложено на бермы верховой поверхности экрана по слою втрамбованного щебня. Для защиты грунтового экрана от промерзания в период строительства поверхность наб- щ роски иэ горной массы прикрыта слоем 8 отвальных преимущественно песчаных грунтов. Высота призм принимается равной расчетной толщине экрана, а ширина их на наружной и внутренней поверхностях экрана равна 2-3 толщинам экрана. 2 з.п. Ф-лы, 1 ил,Изобретение относится к гидротехническому строительству и может быть использовано при соорущении плотин и дамб, подверженным регулярным,быстрым и значительным колебаниям уровня воды в водоемах.Цель изобретения - повышение надежности и устойчивости и снижение стоимости экрана и защитного покрытия плотины при регулярных быстрых колебаниях уровня воды в водоеме.На чертеже схематически изображена плотина, попереччый разрез.Плотина включает тело 1 и противофильтрационный экран 2, выполненный из отдельных горизонтальных призм, надвинутых по высоте одна на другую и образующих ступенчатую конструкцию. Верховая 3 поверхность экрана защище О на покрытием 4 из горной массы, уложенным на бермы 5 и торцовые откосы б наружной поверхности экрана с устройством втрамбованной щебеночной подготовки 7, На поверхность защитно го покрытия 4 из горной массы уложен утепляющий слой 8 отвальных, преиму 1 щественно песчаных грунтов для защиты грунтового экрана от промерзания в период строительства. ЗОВо время эксплуатации вследствие многократных колебаний уровня воды в водоеме и воздействия ветровых волн пылеватые и глинистые грунты утепляющего слоя вымываются, а песчаные частицы вместе с мелкими фракциями горной массы осаждаются на поверхность экрана, образуя естественный обратный фильтр.Плотина работает следующим обра 40 зомби При быстром понижении уровня воды в водоеме вследствие высокой проницаемости горной массы обеспечивается быстрый отток воды из нее, в результате чего практически одновременно понижается уровень воды в водоеме и защитном покрытии, что исключает гидродинамические нагрузки на покрытие. Отсутствие этих нагрузок, а также размещение покрытия, в основном, на горизонтальных бермах поверхности экрана повышают устойчивость покрытия против скольжения по экрану. Сту"55 пенчатая внутренняя поверхность экра-, на способствует повышению его устойчивости против скольжения по откосу плотины а В зимний период эксплуатации в результате частых колебаний уровня воды в водоеме на верхней части откосаплотины образуется постоянная наледь, устойчивость которой вплоть довесеннего таяния обеспечивается какгоризонтальными бермами на поверхности каменнонабросного защитногопокрытия, так и сплошным обледенением верхней зоны горной массы в верхней части откоса, Повышенная устоЯчивость наледи исключает возможностьсползания ее по откосу и повреждения защитного покрытия плотины.Защита грунтового экрана от промерзания в период зимней эксплуатации осуществляется отложившимся наповерхности экрана естественным обратным фильтром из песка от временного утепляющего слоя и горной мелочи, а в верхней части откоса - ещеи наледью, а также обледеневшей горной массой защитного крепления.Зкран и защитное покрытие плотинй1данной конструкции, обеспечивая возможность понижения уровня воды в защитном покрытии одновременно с понижением уровня воды в водоеме и исключая вследствие этого гидродинамическне нагрузки, значительно до 307повышает устойчивость защитного покрытия при самых неблагоприятных усло.виях эксплуатации водоема - большой скорости и глубине его сработкии наличии сейсмических, ледовых иволновых воздействий.Формула изобретенияФ1. Плотина из грунтовых материалов, включающая экран и защитное каменнонабросное покрытие, о т л и -ч а ю щ а я с я тем, что, с цельюповышения надежности, устойчивостии снижения .стоимости экрана и защитного покрытия плотины при регулярныхбыстрых колебаниях уровня воды в водоеме, экран выполнен из отдельныхпризм, надвинутых по высоте одна надругую и образующих ступенчатую конструкцию с горизонтальными бермамн,а защитное покрытие выполнено из весортированной горной массы и уложенона бермы верховой поверхности экранапо слон втрамбованного щебня,2. Плотина по и.1, о т л и ч а ю -щ а я с я тем, что, с целью защитыгрунтового экрана от промерзання впериод строительства, поверхностьнаброски из горной массы прикрытаКорректор В.Бутяга Редактор Т.Лазоренко Заказ 4831 Г 28 Тираж 637 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 слоем отвальных,чаных, грунтов,3. Плотина пощ а я с я тем,из которых выполнен экран, равна расчетной толщине Фкрана, а ширина бермна наружной н внутренней поверхностях экрана равна 2-3 толщинам экрана.
