Наглядное пособие по геодезии

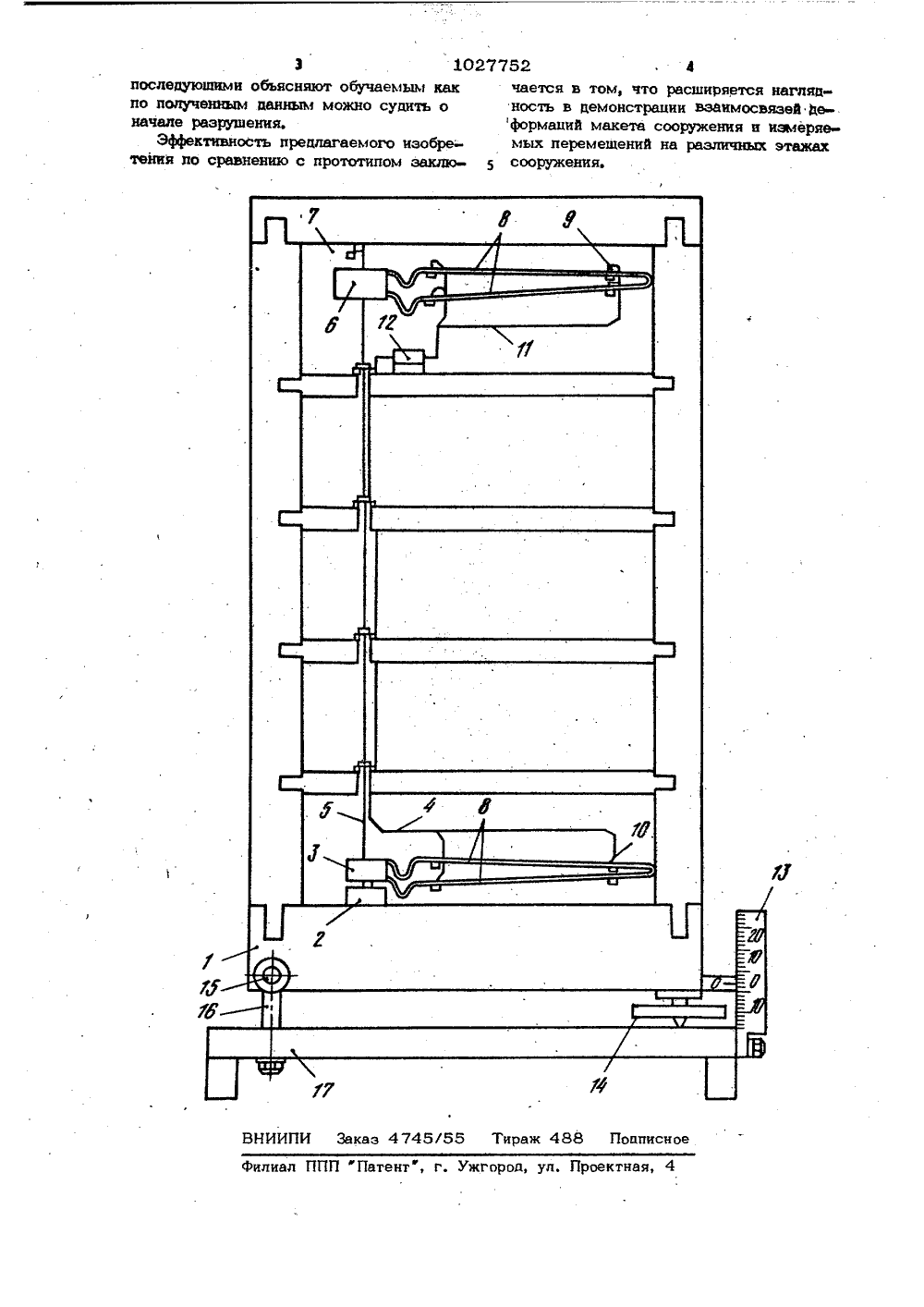

) ц) ПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ ВИДЕТВЪСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ДЕЛАМ ИЗОБРЕТЕНИЙ(54) (57) НАГЛЯДНОЕ ПОСОБИЕ ПОГЕОДЕЗИИ, содержащее основание, Модель балки с регулировочным винтомподъемник с напорным баком, электропривод подъемника, гидравлический датчик уровня, соединенныйгибким трубопроводом с напорным баком, и регистра,тор, отличаюшеесятем,что, с цепью расширения демонстрационных воэможностей, оно имеет макет многоэтажного сооружения, жестко закрепленный на балке, дополнительный напорный бак и свяэанный с ним гидравлический датчик уровня, причем напорные баки связаны жестко между собой, а каждый из гидравлическнх датчиков состоит из сйиралеобразного гибкого шланга и связанных с ним электродов, выходы которых подключены к регистратору, причем элекъ- родь 7 основного датчика эакрецлены на нижней часам макета, а электроды допол-. .нительного датчика - на верхней части макета ее1027752 2т. измерительную шкалу 13, регулировочныйи винт 14, шарнир 15, крепежную стойку16 и основание 17 Изобретение относится к учебным ус ройствам и может быль использовано пр обучении приемам контроля сооружений методами гидроцинамического нивелирования. 5Наиболее близким по технической суп- ности к изобретению является наглядное пособие по геодезии,. содержащее основание, модель балки с регулировочным. винтом, годъемник с напорным баком, электропривод подъемника, гидравлический датчик уровня, соединенный гибким трубопроводом с напорным баком, и регистра - тор 13 .Недостатком прототипа, является ма лые демонстрационные возможности.Цель изобретения - расширение демонстрационных воэможностей.Указанная цель достигается тем, что наглядное пособие по. геодезии, содер жащее основание, модель балки с регулировочным винтом, подъемник с напорным баком, "-лектропривод подъемника, гидравлический датчик уровня, соединен ный гибким трубопроводом с напорным 25 баком, и регистратор, имеет макет многоэтажного сооружения, жестко закрепленный на балке, дополнительныя бак и связанный с ним гидравлический датчик уровня, причем напорные баки связаны жестко между собой, а каждый из гидравлических датчиков состоит из спиралеобразного гибкого шланга и связанных с ним электродов, выходы которых подключены к регистратору, причем электроды основного датчика закреплены на35 нижней части макета, а электроды дополнительного датчика - на верхней части макетееНа чертеже показана принципиальная40 схема пособия.Наглядное пособие содержит модель балки 1, подъемник 2, в котором имеется кодовое устройство, фиксирующее высоту подъема напорного бака с точностью до 0,01 мм, напорный бак 3, соециненный со спиралеобразным гибким шлангом гицравлических датчиков, электропровода .4, соединяющие электроды гидравлических датчиков с регистратором, металлическую рейку 5, жестко соединяюшую верхний и нижний напорные баки, верхний напорный бак 6, противовес 7, пе рекинутый через блок для облегчения работы электродвигателя подъемника 2, спиралеобразный гибкий шланг 8 с электродами 9 и 10, электропровода 11, соединяющие электроды верхних гидравлических датчиков с регистратором 12,Пособие работает следующим образом.Устанавливают балку 1 регулировочным винтом 14 в нулевое положение понулевому штриху шкалы 13 и нониусумодели балки. Заполняют токопровоцяшейжидкостью напорные баки 3 и 6 до сответствуюшего уровня (риски на балке)и включают подъемник 2. Подъемник начинает поднимать напорные баки и одновременно посылать счетные импульсы врегистратор, в котором установлено столько счетчиков, сколько суммарно электродов в верхнем и нижнем счиралеобраэныхтрубопроводах, Каждый счетчик, принимаясчетные импульсы, фиксирует их соответствующими цифровыми значениями, Одновременно из напорных баков по принципусообщающихся сосудов токопроводяшая жицкость поступает в спиралеобразный шланг,причем уровень жидкости в беке соответствует уровню в трубопроводе эа счетвсасывак щего действия уходяшей жидкости из напорного бака в трубопровод. Вмомент контакта токопроводяшей жидкостипервого электрода в регистратор на первый счетчик поступает сигнал, которыйпрекращает поступление последующих импульсов на данный счетчик. Аналогичнопроисходит прекращение счете и ка остальных датчиках, По голученкым значениямпревьпцений определяютвзаимное положение датчиков относительно друг другапутем вычитания их показаний, Затемрегулировочным винтом 14 по измерительной шкале 13 устанавливают нониусбалки на 2 мм выше куля, повторяютизмерения и вычисляют приращения пососедним датчикам. Сравнивая предыдущие показания с последующими, показывают обучаемым, что в случае равномерногоподнятия (или опускания) всего сооружения значения прирап;ений датчиков будут,одинаковы на разных горизонтах,Для демонстрации разных значений этих приращений в случае нарушения монолитности средней части здания или потери устойчивости одного из перекрытий здания на пособии приподнимают верхнюю наружную панель с трубопроводом микрометренным винтом (не показан) на 1 мм, производят измерения превьш;ений описанным способом и вычисляют приращения между датчиками, По полученным разностям между первым измерением иЭ 1027752 4последующими обьясняют обучаемым как чается в том, что расширяется наглядпо полученным данным можно судить о ность в демонстрации взаимосвязей деначале разрушения. формаций макета сооружения и измеряеЭффективность предлагаемого изобре- мых перемещений на различных этажах тения по сравнению с прототипом заклю сооружения
