201228

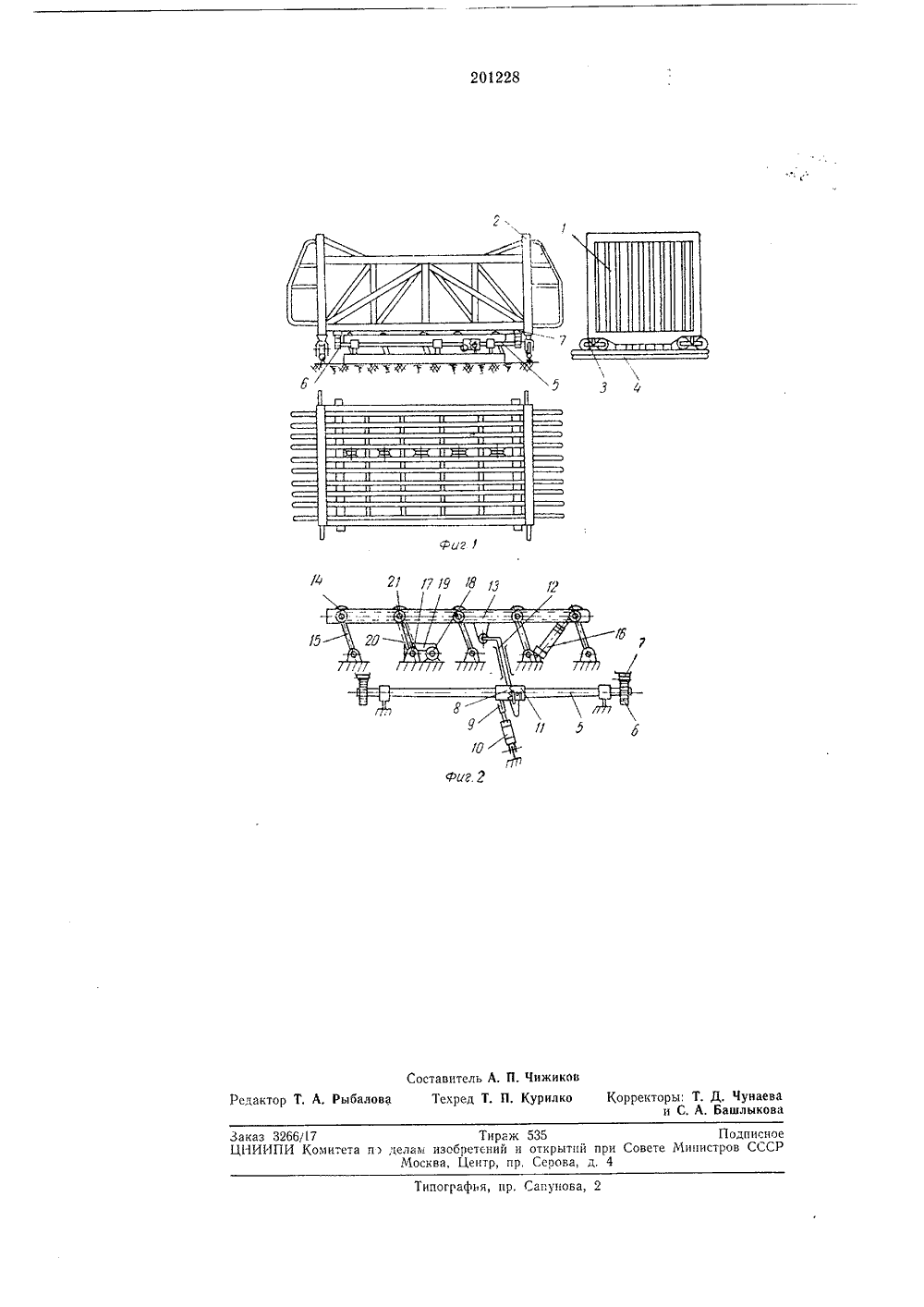

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2 О 1 228 Союз Советских Социалистических Республикс-; Зависимое от авт. свидетельства81 е, 129 Заявлено 14.Х 11.1962 ( 808176/27-1с присоединением заявкиМПК В 65 д орит Комитет по делам зобретений и открыти при Совете Министров СССРУД 1 658,78.002.5:6 .867.6 (088,8) 11.1967. Бюллетеньтубликовано 1 та опубликования описания 27,Х.1967,Авторизобретения. В, Ситников аявитель храпе- одвиж- удоваипо пасклада обеси и выгрузки имущественно щения грузоввиде располодных роликов лка установ шарнирно сое РЕДВИЖ 11 ОЙ СКЛАД Д Известны передвижные склады для сия штучных грузов, состоящие из п ного стеллажа ячейкового типа, обор ного механизмом передвижения его польным рельсовым путям.В предлохкенном складе механизм перс- движения выполнен в виде смонтированного под стеллажом горизонтального вала, снабженного шестернями, находящимися в зацеплении с рейками, прикрепленными к нижней части стеллажа, На валу расположена кулачковая муфта, одна полумуфта которой свободно установлена на валу и жестко соединена со свободно сидящим иа нем концом рычага, шарнирно соединенного со штоком силового цилиндра. Другая полумуфта установлена на валу при помощи шлицевого соединения и связана с рычажной системой, взаимодействующей с механизмом подъема и перемещения грузов из ячеек стеллажа,Благодаря такому выполнению печивается механизация загруз из ячеек стеллажа грузов, пр листовых материалов,Механизм подъема и переме из ячеек стеллажа выполнен в женных под стеллажом приво смонтированных на балке. Ба лена на качающихся опорах и АН ЕНИЯ 11 ПУт 1 ИЫХ ГРУЗО динена со штоком силового цилиндра ееподъема и опускания.На фиг, 1 схематически изображен аписываемый склад, в трех проекциях; на фиг, 2 -5 механизм передвижения стеллажа и механизмподъема и перемещения грузов из ячеек стеллажа,Склад содержит подвижной стеллаж, механизм передвижения стеллажа и механизм10 подъема и перемещения грузов из ячеек стеллажа,Подвижной стеллаж состоит из ряда продольных плоских ферм 1, установленных вертикально. Пространство, образованное между15 двумя соседними фермами, является ячейкойдля хранения одного листа. К нижним поясам ферм на некотором расстоянии друг отдруга прикреплены опорные планки, на которые опирается ребром лист, находящийся в20 ячейке.Фермы опираются на две торцовые рамы 2,каждая из которых смонтирована иа двухтележках 3, установленных на рельсах 4.Механизм передвижения стеллажа содер 25 жит расположенный под стеллажом в подшипниках на фундаменте горизоитальиыи вал5 с двумя шестернями 6, находящимися в зацеплении с рейками 7, которые прикрепленык нижней части стеллажа. На этом валу рас.30 положена кулачковая муфта, одна полумуфта8 которой свободно установлена на нем и жестко соединена с рычагом 9, также свободно сидящим на валу. Рычаг 9 шарнирно соединен со штоком силового цилиндра 10. Другая полумуфта 11 смонтирована на валу 5 при помощи шлицевого соединения и связана с рычажной системой 12, взаимодействующей с балкой 13 механизма подъема и перемеще. ния грузов из ячеек стеллажа.Механизм подъема и перемещения грузов из ячеек стеллажа состоит из ролликов 14, смонтированных на балке 13, Балка с помощью качающихся опор 15 установлена на фундаменте и шарнирно соединена со штоком силового цилиндра 16, служащего для подъема и опускания балки. На нижней оси одной из качающихся опор расположена звездочка 17, получающая движение от электродвигателя 18 через редуктор 19. Звездочка 17 соединена цепной передачей 20 со звездочкой 21, посаженной на оси одного из роликов 14. Эти ролики должны находиться на одной линии с цеховым рольгангом,Склад работает следующим образом. Ячейку стеллажа устанавливают против цехового рольганга, транспортирующего лист в вертикальном положении. Для приема или выдачи листа балку 13 с роликами 14 устанавливают силовым цилиндром 16 в верхнее положение. Лист входит в ячейку стеллажа с помощью этих роликов, затем балка опускается и взаимодействует с рычажной системой 12, которая вводит полумуфту 11 в зацепление с полу- муфтой 8. Полумуфта 8 приводится в движение при перемещении штока силового цилиндра 10. Через полумуфту 11 поворачивается вал 5 с шестернями 6 которые взаимодействуют с рейками 7, перемещают стеллаж на один шаг. Далее балка с роликами поднимается в верхнее положение и, взаимодействуя с рычажной системой 12, выводит полумуфту 11 из зацепления с полумуфтой 8.Движение от силового цилиндра 10 в этомслучае не передается валу 5, а шток этого 5 цилиндра совсршает холостое перемещение.Стеллаж готов к приему следующего листа.Выдача листа происходит таким же образом.10 Предмет изобретения1. Передвижной склад для хранения штучных грузов, состоящий из подвижного стеллажа ячейкового типа, оборудованного механизмом передвижения его по напольным 15 рельсовым путям, отличающийся тем, что, сцелью механизации загрузки и выгрузки из ячеек стеллажа грузов, преимущественно листовых материалов, механизм передвижения выполнен в виде смонтированного под стел лажом горизонтального вала, снабженногошестернями, находящимися в зацеплении с рейками, прикрепленными к нижней части стеллажа, причем на валу расположена кулачковая муфта, одна полумуфта которой 25 свободно установлена на валу и жесткосоединена со свободно сидящим на нем концом рычага, шарнирно соединенного со штоком силового цилиндра, а другая полумуфта установлена на валу при ломощи шлицевого З 0 соединения и связана,с рычажной системой,взаимодействующей с механизмом подъема и перемещения грузов из ячеек стеллажа.2. Склад по п. 1, отличающийся тем, что механизм подъема и перемещения грузов из 35 ячеек стеллажа выполнен в виде расположенных под стеллажом приводных роликов, смонтированных на балке, установленной на качающихся опорах и шарнирно соединенной со штоком силового цилиндра подъема и опуска ния балки.Рыбало акто Заказ 326617 Тираж 535 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4 ипографья, пр. Сапунова, 2
