Плуток

Номер патента: 1719296

Опубликовано: 15.03.1992

Автор: Плуток

МПК: B65H 54/22

Метки: головки, мотальной, перезаправки, револьверной

...на расстоянии, опреде.ляемом по формуле Д С - величина температурнорепада;1 - длина панели.Пример конкретного выполПри возведении эксперимесооружения применены трехсл1719296 1 О нели из пластических материалов, Длина панелей 2500 мм,Коэффициенты линейного расширения материала обшивок и материала тепло-. изоляционного слоя сопоставимы. Величина коэффициента линейного расширения панели 210 /град.С. Величина температурного перепада для районаостроительства - 80 В = о е 1 = 2 10 80 2500 -4 мм,В качестве самоклеющейся ленты использовали герлен ТУ Й 00 1 й 13-31"78, 15ширина ленты 80-200 мм, толщина 3 мм,длина 12 м,В процессе монтажа огражденияпри установке смежных трехслойныхпанелей последовательно производилиобклейку торца установленной в...

Номер патента: 1662914

Опубликовано: 15.07.1991

Авторы: Жук, Плуток

МПК: B65H 54/22

Метки: головки, мотальной, перезаправки, револьверной

...от способа перезаправки и,конструкции отдельных узлов. Режущая 15кромка расположена против направлениявращения бобинодеркателя 4.Чекду ножом 4 и захватами 5 бобино,держэтеля 4 имеется зазор А, достаточный,для перевода нити захватом бобинодержа:теля за пределы режущей кромки ножа на,оптимальную величину перед отрезаниемнити.Нитеопорная грань 19 рычага 10 при егоположении в момент перезаправки подходит под нок с перекрытием режущей кром,ки на ту же величину зазора А, т,е, в этотмомент расстояние от режущей кромки ножэ 14 до оси поворота рычага 8 меньшерасстояния от нитеопорной грани 19 доэтой 30же оси нэ величину зазора А,Наличие зазора Л между ножом 14 изахватами 5 бобинодержателя 4 и такой жевеличины А перекрытие...

Номер патента: 1650548

Опубликовано: 23.05.1991

Авторы: Борщ, Кузнецов, Плуток

МПК: B65H 67/04

Метки: автоматическая, мотальная

...часовой стрелки, причем через каждые 60 имеет паузу. Когда вал 14 перегружателя 7 с захватами находится в положении выгрузки из резервного бобинодержателя 5 и в его движении наступает пауза; захваты 8 и 9 сжимают патроны эа их поверхности вблизи торцов, затем пара крайних подвижных конусов отводится на определенное расстояние, освобождая патроны, а захваты, перемещаясь по валу, снимают патроны со средних конусов.Между патроном и конусами по обе стороны образуется гарантированный зазор, В таком положении рычаги-захваты продолжают вращаться в зоне 13 передачи паковок на транспортер 11, В момент выстоя все захваты одновременно раскрываются, и с высоты в несколько миллиметров паковки ложатся на транспортирующие органы, причем контакт с...

Номер патента: 1461740

Опубликовано: 28.02.1989

Авторы: Борщ, Кузнецов, Плуток

МПК: B65H 54/02, B65H 67/048

Метки: головки, мотальной, перезаправки, револьверной

...захватов 4 (в конце каждой бобины 3) с помощью шарнира 6 закреплен двуплечий рычаг 7 с коротким плечом 8 и длинным плечом. Длинное плечо 9 рычага снабжено зацепом 10, а короткое плечо связано при помощи шарнира 11 с ползуном (не показан), Соосно ползуну ус.45 тановлен шток 12 с приводом и возвратной пружиной (не показаны), На штоке установлен нитепроводник, 13, конец которого выступает за рабочую гладкую поверхность направляющей 5. 50Зацеп 10 (фиг. 2) длинного плеча 9 рычага 7 снабжен зевом 14, включающим в себя боковые направляющие стенки 15, расположенные под углом один к другому, сужающуюся замкнутую 55 часть 16, выполненную с заостренной кромкой, и нитенаправляющий штифт 17, расположенный напротив заостренной кромки зева. Кроме того,...

Номер патента: 1170020

Опубликовано: 30.07.1985

Авторы: Евтеев, Еникеев, Ковалев, Матюшев, Плуток, Школьник

МПК: D01C 1/00, D05B 65/02

Метки: нити, отрезания

...опорные выступы, расположениы перед его режущей кромкой для взаимодействия с опорной пластиной,11700 Составитель В,КлинаевРедактор А.Долинич Техред А.Бабинец Корректор М.Роэман Заказ 4 Ь 75/24 Тираж 409 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к производству химических волокон, а именно к устройствам для отрезания слабо- натянутых нитейЦель изобретения - повышение надежности устройства при отрезании слабо натянутых нитей. На чертеже представлено устройство, продольный разрез, 10Устройство для отрезания нити содержит смонтированные на основании 1 неподвижный нож 2, опорную пластину 3 с...

Номер патента: 1125179

Опубликовано: 23.11.1984

Авторы: Кузнецов, Плуток, Ремидовский, Свирид

МПК: B65H 54/54

Метки: бобинодержатель, текстильной

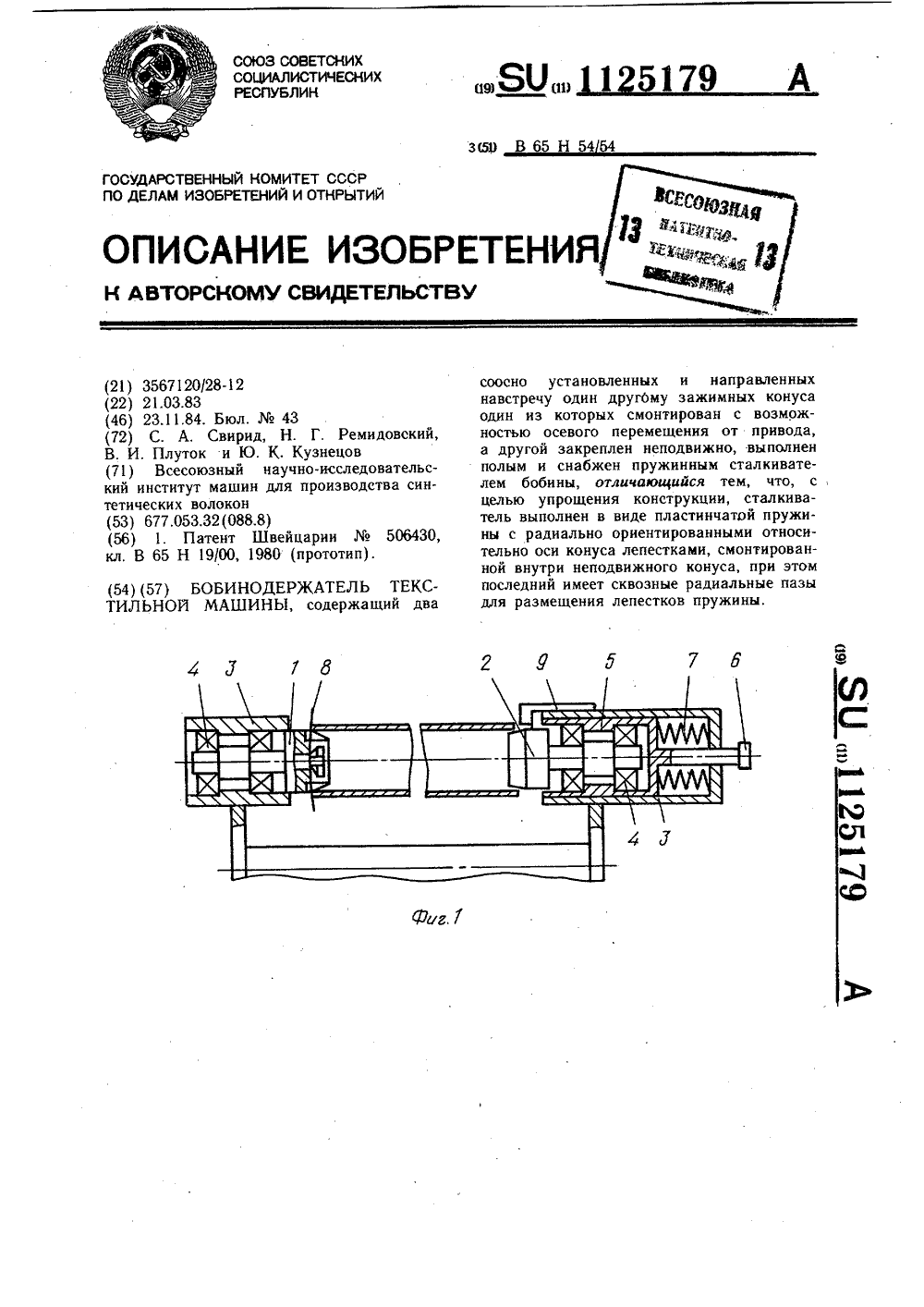

...4, У одного из конусов подшипники укреплены во втулке 5, установленной в корпусе с возможностью осевого перемещения за счет связи втулки с приводом возвратно-поступательного перемещения 4 Опосредством штока 6 и пружины 7. Втулка снабжена фиксатором положения любой известной конструкции (не показано). Неподвижный конус снабжен пружинным сталкивателем 8, взаимодействующим с торцом бобины, а подвижная опора снабжена упором 9, который укреплен на корпусе. Пружинный сталкиватель неподвижной опоры выполнен в виде тарельчатой пружины с несколькими лепестками 10. При этом в положении, т, е. во время фиксации бобины, что предотвращает их поломку при превышении усилия зажима бобины сверх допустимой нормы. Хотя бы одна сторона лепестка может быть...

Номер патента: 1027123

Опубликовано: 07.07.1983

Авторы: Кузнецов, Плуток, Ремидовский

МПК: B65H 19/04

Метки: закрепления, сердечника, цилиндрического

...в направлении к выступакщему из корпуса конусному концу зажимного элемента 12).,Данное устройство обеспечиваетфиксацию сердечников с различной копределенных пределах длиной, Однаконадежность такой фиксации недостаточно надежна вследствие возможного перекоса зажимного элемента в корпусеи вибрации его из-за расположенияместа взаимодействия конической поверхности зажимного элемента с клиновидньми концами лепестков цангина значительном расстоянии от меставзаимодействия зажимного элемента сфиксируемым сердечником.Целью изобретения является повышение надежности закрепления сердечника,Поставленная цель. достигается темчто в устройстве для закрепленияцилиндрического сердечника, содержащем опорный элемент, установлен-ный соосно ему в...

Номер патента: 895868

Опубликовано: 07.01.1982

Авторы: Ковалев, Коваленко, Матюшев, Плуток, Ремидовский, Свирид

МПК: B65H 54/22

Метки: автоматическая, мотальная

...проходящей через осьповорота револьверной головки, в этой жеплоскости размещены гнезда транспортирующе.го устройства. На одном конце машины установлена станция поштучной выдачи пустыхбобин в гнезда транспортера, которая содержитбункер 11 с направляющими и фиксатором 12,свяэанньй с шаговым приводом транспортера.На другом конце машины установлена станциясортировки и удаления полных паковок странспортера, содержащая щуп 13, реагирующийна неполновесные паковки, бункер 14 для неполновесов и перегружатель 15 полных паковок на шпулярник следующей машины, перерабатывающей нить, или на устройство упаковки готовых паковок. Паковкодержатели револьверных головок выполнены в виде двухсоосно расположенных конических опор, обра.щенных вершинами...

Номер патента: 763228

Опубликовано: 15.09.1980

Авторы: Коробка, Матюшев, Плуток

МПК: B65H 54/24

Метки: нитераскладчик

...10 синхронного вращения. В случае, если канавки барабанчиков нарезаны на одну сторону (как показано на чертеже), то привод сообшает им встречное врашение, а в случае нарезки канавок в противоположные стороны привод обеспечивает барабанчикам вращение в одну сторону. При этом привод может быть выполнен в виде шестерен 5, установленных на барабанчиках и находя- шихся в зацеплении либо взаимодействующих через паразитную шестерню, Нитеводные элементы могут быть выполнены и в виде двух установленных рядом зубчатых ремней. Как в случае прорезных барабанчиков, так и в случае зубчатых ремней, нитеводные элементы выполнены электропроводны763228 Формула изобретения Составитель Б. Кисин Редактор Г. Мозжечкова Техред К. Шуфрич Корректор М. Шароши...

Номер патента: 685602

Опубликовано: 15.09.1979

Авторы: Ковалев, Матюшев, Плуток, Слесаревич

МПК: B65H 51/16

Метки: нитезаправочный, пистолет

...эжектора 15 (канал не показан), Для возвращения поршня в исходное положение он снабжается пружиной 16. Эжектор через канал 17 подключен к клапану, который выполнен в виде пластинки, перемещаемой посредством 1 О рычага с выступами 18 под действием усилия пальцев оператора, Отверстия, которыми снабже. на пластинка, совпадают (при перемещении ее) с соответствующими каналами в теле корпуса и тем самым пневмоцилиндр и эжектор под. 15 ключаются к источнику сжатого воздуха через штуцер 19, Нить, всасываемая эжектором, удаляется через нитепроводящий канал 20 н шланг, а далее в сборник отходов (не показан).При заправке машины нитезаправочный пи столет, находящийся в руке оператора, вводным наконечником 3 подводится к движущейся нити. Если в...

Номер патента: 664898

Опубликовано: 30.05.1979

Авторы: Коробка, Матюшев, Плуток

МПК: B65H 54/28

Метки: механизм, нити, раскладки

...тем,что средство переброса нити выполнено 35в виде двух прутков, каждый из кото" рых закреплен на оси и изогнут по .винтовой линии, половина шага кото-рой соответствует длине раскладки, " при этом оси с прутками установлена 40вдоль осей нитеводителей с возможностью синхронного вращения от привода, а диаметр винтовой поверхностикаждого прутка превышает диаметр несущей его оси. 45Существо изобретения иллюстрируется чертежами:На фиг.1 изображен общий вид механизма раскладки нити; на фиг. 2 - вид механизма сбоку; на фиг, 3 - сечениепо линии А-А на фиг. 1.Механизм раскладки нити содержитдва нитеводителя,выполненных в видевинтовых барабанчиков 1и (2) иустановленных параллельно один другому с зазором, в котором размещается нить.Барабанчики...

Номер патента: 200713

Опубликовано: 01.01.1967

Авторы: Моргунов, Нецвитай, Плуток, Старопольский

МПК: B65H 54/80

Метки: накапливающее, установке

...получения моноволокна был непрерывным, приемник в накапливающем устройстве выполнен в виде установленного в цилиндрическом тазу полого усеченного конуса с отверстием в вершине и с горизонтальным напраьляющим диском, закрепленным в его верхней части.На чертеже изображено накаплнва 1 он 1 ее устро 11 ство в разрезе,Питающая пара состоит нз фрпкционного бара 1 ана 1 и пр 11 жпв 1 ного ролика 2. Фрикц 1- онный барабан приводится в движение от двигателя 3, соединенного с ним посредством шестеренчатой передачи 4. От того же двигателя получает вращение шестерня 5, на котов рой закреплен трубчатый нитеукладчик б. Под нитеукладчиком расположен полый конус 7, имеющий отверстие 8 в вершине и горизонтальный направляющий диск 9 - на его верхней...
