Корман

Номер патента: 684999

Опубликовано: 27.11.1996

Авторы: Азнабаев, Волков, Корман

МПК: B22D 19/04, B22D 19/08, B23K 9/04 ...

Метки: наплавки

Способ наплавки комбинированного сварного стыка после сварки сталей перлитного и аустенитного классов, при котором наложение валиков производят в три этапа, причем на первом этапе со стороны детали, выполненной из стали перлитного класса, наплавку ведут перлитными электродами, а на втором этапеаустенитными электродами, отличающийся тем, что, с целью повышения производительности наплавки и увеличения надежности сварного соединения, на втором этапе наплавку аустенитными электродами ведут со стороны детали, выполненной из стали аустенитного класса, при этом на третьем этапе наплавку ведут вдоль линии стыка высоконикелевыми электродами.

Номер патента: 1782178

Опубликовано: 15.12.1992

Авторы: Карташов, Корман, Курманов, Мурзагалиев

МПК: B07B 1/40

Метки: классификатор, лабораторный

...Для подачи измельченных частиц на каждое последующее сито имеются скатные доски 16, углы наклона днища 15 и.скатных досок 16 больше угла естественного откоса при классификации сыпучих материалов и угла трения при классификации измельченных частиц грубых кормов, причем в последнем случае поверхность решет и скатных досок .сделаны рифлеными, в сечении в виде трапеции меньшим основанием обращенным вниз, это сделано с целью придания направленности движению вдоль сита с отверстиями измельченным частицам грубых кормовимеющим вытянутую форму.Сбор каждой фракции с днища. 15 осуществляется в отдельные ящики 20 свободно сидящие в направляющих 19 корпуса классификатора 5.К передним торцам решет 14, жесткозакреплены валы 13 шарнирно сидящие в...

Номер патента: 1700343

Опубликовано: 23.12.1991

Авторы: Бровер, Капустенко, Корман, Тарасов

МПК: F27B 3/10

Метки: камерная, печь

...7, направляющим экраном 8 и вентилятором 9. Блокинагрева 5 и охлаждения 6 установлены на.имеющей возможность поворота, вокругсвоей оси, теплоиэолированной заслонке.Блок 5 нагрева подключается к сети посредством токоподводов 10 контактного типа.Блок 6 охлаждения подключен к системеподачи хладагента посредством гибких трубопроводов 11 через полую ось 12 вращения заслонки 4.Камерная печь работает следующим образом.Садку 13 устанавливают в камеру 1 нагрева, закрывают дверцу 2. Блок 5 нагревапри этом обращен в сторону рабочего пространства. Подают защитную атмосферу иосуществляют нагрев садки 13. После эавеошения нагрева заслонку поворачиваютна 180, в блок 6 охлаждения через гибкийтрубопровод 11 и полую ось 12 подают хладагент и...

Номер патента: 1536079

Опубликовано: 15.01.1990

Авторы: Корман, Проценко

МПК: F15B 1/027, F15B 1/24

Метки: аккумулятор, гидравлический

...12, выполнена ступенчатой и вней размещена ступень 13 большего диаметра с образованием полости 14 управления, сообщенной с гидролинией 7потребителя 8 через трехпозиционныйраспределитель 15. Между полостью 14управления и распределителем 15 установлен дополнительный управляемыйдроссель 16,Гидроаккумулятор работает следующимобразом. 50В среднем положении распределителя15 рабочая жидкость в попости 14 управления заперта и золотник зарядногоустройства 5 неподвижен, находитсяв заданном положении и обеспечивает 55необходимую жесткость гидропровода.В правом по чертежу положении рас"пределителя 15 полость 14 управления жена со стороны пружины 12, выполненаступенчатой, в ней размещена ступень13 большего диаметра с образованиемполости 14...

Номер патента: 1532786

Опубликовано: 30.12.1989

Авторы: Зун, Корман, Лазарев, Плоткин, Савченко

МПК: F27B 3/08

Метки: обжига, основе, углерода

...4 и устройства 6 ведут согласно температурного графика таким образом, что вывод катализатора на рабочий режим осуществляют одновременно с началом нагрева мате риала и заканчивают одновременно с достижением материалом температуры, соответствующей началу интенсивного выделения отходящих газов. Далее нагрев материала 4 , ведут в соответствии с технологическим режимом термообработки,Контролируемая атмосфера омывает кон-тейнер 3 с материалом 4, проходя между 1 экраном 5 и контейнером 3, увлекая за ; собой отходящие газы и летучие связую, ,щего, поступает в нижнюю часть пространст ва между экраном 5 и контейнером 3 и через зазор между днищем муфеля 1 и экраном 3 попадает в полость между экраном 3 и муфелем 1, откуда направляется к...

Номер патента: 1446534

Опубликовано: 23.12.1988

Авторы: Бологов, Корман, Пермитин

МПК: G01N 3/54

Метки: высоких, твердости, температурах

...7 бойки 5 опускаются вниз и наносят удар по ударникам 9. Ударники 9 передают действие удара бойков на эталонные образцы 13, шаровые инденторы 11 и на поверхность а барабана 50. В результате удара происходит внедрение шаровых инденторов 11 одновременно в тело эталонных образцов 13 и в тело изделия 50. После нанесения уда" ров нагружающими узлами 1 и 2 отключается нагревательное устройство и включается реверс электродвигателя 23, ведущий вал 24 получает вращательное движение в обратном направлении, Полу- муфта 25, проскальзывая в момент трогания относительно полумуфты 26, поворачивает свои контакты 30 и 31, которые замыкаются с контактами 32 и 33 на полумуфте 25, при этом цепь электропитания замыкается, Включаются катушки 4 электромагнитов...

Номер патента: 1437743

Опубликовано: 15.11.1988

Авторы: Бараз, Корман, Пермитин, Пяткова

МПК: G01N 3/18

Метки: испытания, ползучесть

...сигнал на регистрирующие приборы. После поворота образца 38 па угол 360 привод 50 отключается, Шпинодель 41, диск 43 парогенератора 7 и трубчатого образца 38, шпиндель 40 останавливаются. Включается двигатель 16. Получают вращательное движение ведущая шестерня 20 и находящиеся в зацеплении с ней ведомые шестерни 21 и 22, вместе с ними вращаются во втулках 31 и 32 винтовые валы 23 и 24, соединенные с гайками 25 и 26, встроенными в ползуны 27 и 28. Так как валы 23 и 24 вращаются, а ползуны 27 и 28, имеющие продольные пазы 29 и 30, установлены в нап. равляющих втулках 31 и 32 с выступами 33 и 34, входящими в продольные пазы 29 и 30 и препятствующими вращенио, ползуны 27 и 28 со встроенными гайками 25 и 26 получают поступательное...

Номер патента: 1402757

Опубликовано: 15.06.1988

Авторы: Бологов, Корман, Пермитин, Пяткова

МПК: F22B 37/10

Метки: испытания, котельных, стенд, труб

...кольцевого сосуда, образующего паровой теплообменник 9, выполнены герметичными относительно полости этого кольцевого сосуда и полости греющей камеры 1. Камеры 10 снабжены дренажными трубопроводами 14, на которых установлены предохранительные обратные клапаны 15, а испытываемые образцы 2 оснащены датчиками 16 и 17 соответственно давления и температуры пара. Паровой теплообменник 9 имеет датчики 18 и 19 соответственно давления и температуры и установлен опорами 20 на нижней стенке греющей камеры 1. Камеры 1 и 3 снабжены теплоизоляцией 21 и установлены на раме 22,5 10 5 20 25 30 35 40 45 50 55 2Парогенераторы 4 представляют собой сосуды, частично заполненные конденсатом, и также снабжены датчиками (условно не показаны) давления и...

Номер патента: 1392437

Опубликовано: 30.04.1988

Авторы: Добрыдина, Корман, Пермитин, Пяткова

МПК: G01N 3/18

Метки: высоких, испытания, механическую, образцов, прочность, температурах

...закреплена на раме 38.Печь 2 и парогенераторы 8 и 9 снаружиимеют тепловую изоляцию 39, в нижнейи верхней торцовых частях которой закреплены крышки 40 и 41. На концахподающих трубопроводов 26 и 27 установлены перфорированные насадки 42и 43.Способ испытания образцов на механическую прочность при высоких температурах реализуют следующим образом. 15В нагревательной камере 7 размещают образец 11 с торцовыми захвата.ми 13 и 14 и связывающими их тягами.Включают секции 3 и 4 нагревательногоустройства 1. Секцией 3 нагревают парогенератор 8 и одновременно в камере 7 нагревают образец 11 и трубныеотрезки 15 и 16. Находящийся в парогенераторе 8 конденсат нагревается ипревращается в пар. По достижении заданных параметров пара - температурыи...

Номер патента: 1370508

Опубликовано: 30.01.1988

Авторы: Байгильдина, Корман, Малышев, Фатеев

МПК: G01N 3/18

Метки: испытаний, ресурсных, термомеханических

...поступает сигнал с датчика 13. В результате поступления двух сигналов на входы генератора 10 последний формирует и выдает с выхода сигнал на включение электромагнита 9 с заданнойчастотой колебаний магнитом, который взаимодействует с магнитными дискамигруза, разделенными с немагнитными. В результате груз по вертикальной оси испытывает вынужденные колебания заданной частоты, вырабатываемые генератором 10, а набранная масса не- магнитных дисков создает собственные колебания.В результате образец 2 начинаетсинхронно испытывать колебания, которые соответствуют реальным колебаниям трубопроводов.Блок 22 задержки времени формирует и выдает с выхода сигнал на второй вход пускового устройства 19, который выдает с первого выхода сигнал на вход...

Номер патента: 1341228

Опубликовано: 30.09.1987

Авторы: Грушковский, Корман, Левковский, Медведев

МПК: C21D 9/56

Метки: ленты, печь, протяжная, термообработки

...быть применен, например,электромагнитный привод. Привод 6электрически соединен с датчиком 7 ЗОконтроля целостности ленты, напримерфотореле, Снаружи входной камеры 1и камеры 2 нагрева установлены затворы 8 в виде раздвижных роликов,предназначенные для обеспечения гарантированного прохода ленты при небольших отклонениях оборванного конца от вертикали и при заправке ленты.Печь работает следующим образом.При перемещении ленты прижимной щролик 5 находится в верхнем (разведенном) положении. Обводной ролик 3вращается, лента поступает иэ выходной камеры 1 в герметичную камеру 4,а оттуда - в камеру 2 нагрева. В 45случае обрыва ленты, который проис -ходит обычно в камере 2 нагрева,срабатывает датчик 7 контроля целостности ленты,Сигнал с датчика 7...

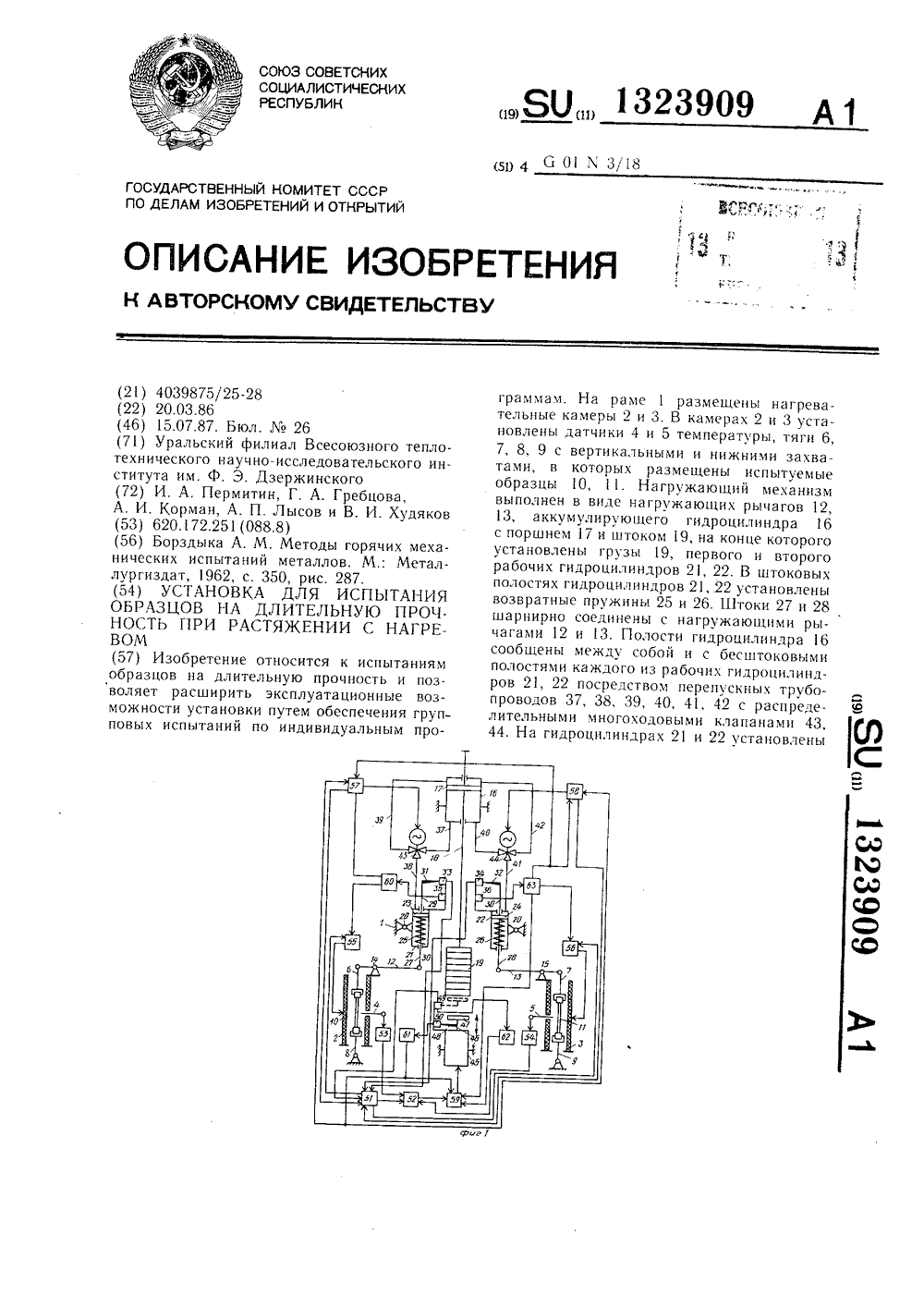

Номер патента: 1323909

Опубликовано: 15.07.1987

Авторы: Гребцова, Корман, Лысов, Пермитин, Худяков

МПК: G01N 3/18

Метки: длительную, испытания, нагревом, образцов, прочность, растяжении

...действием силы со стороны грузов 19 и штока 18 давит на жидкость в гидроцилиндре 16, создавая давление в полости под поршнем 1. Давление жидкости в гидроцилиндре6 под поршнем 17 определяется по формуле 4 ЯР= -- , -- , кгс/см,:т(0- - -)где Я - - масса грузов 19, кгс;О - диаметр поршня 16, см;й - диаметр штока8, см.В результате открытия клапанов 43 и 44 полость аккумулирующего гидроцилиндра 16 под поршнем 17 сообщается с рабочими гидроцилиндрами 21 и 22. Жидкость под давлением из гидроцилиндра 16 через первый 37 и четвертый 40 трубопроводы и через открытые клапаны 43 и 44 по второму 38 и пятому 41 трубопроводам поступает в рабочие гидроцилиндры 21 и 22, давит на поршни 23 и 24 и создает усилия на штоках 27 и 28, усилия на которых...

Номер патента: 1317230

Опубликовано: 15.06.1987

Авторы: Азнабаев, Бараз, Корман, Майер, Пермитин

МПК: C02F 1/20, F22D 1/28

Метки: бак, деаэраторный

...3 1317 менным повышением жесткости обечайкнСтепень жесткости цилиндрической обечайки 3 регулируется путем изменения температуры нагрева С-образных труб 14-17 и, таким образом, силы поджатия отводов к обечайке.При работе на основном режиме устанавливается номинальная степень открытия клапана регулятора 32 расхода пара для поддержания постоянной 1 О температуры нагрева С-образных труб 14-17 и заданной степени жесткости бака, при этом максимальное значение сил, действующих со стороны ребер жесткости на бак, не вызывает в обе .чайке 3 напряжений выше предела упругой деформации. При открытом клапане регулятора 32 расхода пара греющей пар последовательно поступает в коллектор 31, паропровод 30, ребра . 20 жесткости 6 и 7, паропроводы 27 и 28,...

Номер патента: 1316916

Опубликовано: 15.06.1987

Авторы: Галицкий, Данилов, Корман, Плесков

МПК: B65B 35/26

Метки: подачи

...8 включен) останавливается весь поток изделий, находящийся на транспортере 1, и лента его проскальзывает под изделиями. Дисковый питатель 5 совершает прерывистое вращательное движение с угловой скоростьюцг= - и с длительностью цикла8(=(,+(г= - ,+1 г,40где 1 г - время стояния дискового питателя, с;11 - время поворота дискового питателяна угол у .Согласно фиг. 2 пазы 6 дискового питате ля 5 каждый раз располагаются и останавливаются соосно транспортеру 1. Кулачок 15 совершает вращательное движение и воздействует на переключатель 14 синхронно с прерывистым вращательным движением питателя 5 и соответственно количеству цик лов дискового питателя. Переключатель 14замыкается каждый раз в момент, при котором изделие 7 после подъема заслонки 9...

Номер патента: 1315773

Опубликовано: 07.06.1987

Авторы: Бараненко, Вишня, Корман, Левковский, Медведев

МПК: F27B 9/30, F27D 1/18

Метки: вертикальной, печи, протяжной, уплотняющее

...прокладками 8, вы полненными, например, иэ фторопласта. да атмосферы. К основанию корпусаприсоединены гибкие уплотнители 5,находящиеся в контакте с роликамипри любом положении последних, причем в рабочем положении корпус, гибкие уплотнители и ролики образуютгерметичную полость, а плотностьподаваемой атмосферы выше плотностиатмосферы печи, 3 ил. Уплотняющее устройство работает следующим образом.В рабочем положении при прохождении ленты через уплотняющее устройство ролики 2 плотно прижаты к ее поверхности, Лента, проходя между роликами 2, заставляет их вращаться вокруг собственной оси. При этом эластичное покрытие 3 поверхности роликов 2 создает уплотнение по всей их длине независимо от ширины ленты. Гибкие уплотнители 5 прилегают...

Номер патента: 1302122

Опубликовано: 07.04.1987

Авторы: Батищева, Корман, Левковский, Медведев, Плоткин, Ярокер

МПК: F27D 11/02

Метки: сопротивления, электропечь

...0 Г(1:)л 5 с Г2,5 еО Высоть),;3 ц);:;11:121",Гц;)-.(,1; рзсполс)жс цы под; гц)с д 45 к с цперечцой Оси.3;)ектропсчь ;пр Гил.с цц рбот)с ( следу)опЕим осрязом.ПРИ ПРОХожЛСЦИЦ ЛЕНтц В Рс)(ОЧГ)1 ЦРО" ранстве печи происходит сс цягр и:(цгл 210- образць(ц лс)(го ц)ымц пя)рс в;ы слям 1, обРЯЩс НьГ(и к 2,Екс Ооков(й ( Йо,)ь)1.:сц( сц лоизлучяющсй поверх остьюСоотцснц(цц(. мсж,у ц)црццоц лс:ы цц гревателя ц ллицой с(0 зиглЗги, 2 тцк.кс Р 2 С и ОЛ 0 Ж С. 3 ( И Е 3 Ц Г 3 с( Г 0 В 1с 1) С 1) Ц 1 С 1 5 1: , 1, лом О - 40 и с(0 попсРсчцоц осц и;)зцо,15(.01 устранить перс грев;12)р( Витс л( й ( ул,;1 НЯЕТС 51 ЭКРЯЦИРОвс 11 ЦС , 1 0 ЦОЦЬ(П)с 1(."( РОК их службы, и увели цть эффсктццпогь г(цлоотг 1 зчи е) ,8 сэ - 22 рялс 1.СООТНОПСНИ(с,(ЛИНЬ) Лц):(с...

Номер патента: 1282841

Опубликовано: 15.01.1987

Авторы: Вайсман, Здравка, Корман, Наумова, Пастушук

МПК: A23G 3/00

Метки: конфет, корпусов, метеорит, сферической, типа, формы

...корпусов ложение, а при последующем поворотеконфет типа "Метеорит", общий вид; роторов 9 из полостей 15 на приемна фиг.2 - вид А на фиг,1; на Фиг.3 - ную поверхность 20 выносятся готовыеразрез Б-Б на фиг.2; на Фиг.4 - мат- сферические корпуса конфет ",Метеорит",рица узла для Формования жгута, Благодаря наличию в матрице 6 несУстройство для изготовления кор- кольких спиралеобразных каналов 7пусов конфет сферической формы типа масса при течении внутри них допол 1 11Метеорит содержит механизм 1 фор- нительно пластицируется, приобретаямования жгутов с нагнетателем 2, необходимые структурно-механическиепитателем 3, механизм 4 формования свойства, позволяющие получить каккорпусов конфет. Нагнетатель 2 состо- при формовании жгутов, так и...

Номер патента: 1227149

Опубликовано: 30.04.1986

Авторы: Корман, Лушанец, Пастушук, Сезонов

МПК: A23G 3/00

Метки: конических, конфет, линию, оболочек, подачи, производства, стрела, типа

...коническую оболочку к механизму 4 ориентирования оболочек. В момент остановки цепного конвейера 2 подпружиненный шток 5 поднимается под действием кулачка 9 и верхним своим торцом, в котором имеется коническое центрирующее углубление, поднимает коническую оболочку к 45 втулке 3. Таким образом, почти совсем ликвидируется трение конической оболочки о внутреннюю поверхность отверстия втулки 3.В этот момент жестко закрепленное на подпружиненном штоке 5 коническое зубчатое колесо 7 входит в зацепление с зубчатым коническим сегментом диска 8, а так как он постоянно вращается, начинает вращаться зубчатое коническое колесо 7 и вместе с ним подпружиненный шток 5, причем длина зубчатого сегмента на диске 8 рассчитана таким образом, что коническое...

Номер патента: 1155226

Опубликовано: 15.05.1985

Авторы: Вайсман, Здравка, Корман, Наумова, Олиярник, Пастушук

МПК: A23G 3/20

Метки: двухслойных, конфет, начинкой, помадных, сортов

...профильных отверстия - верхнее прямоугольное и нижнее П-образное. Кроме того, оно содержит верхний и нижний отводящие транспортеры, отливочную головку, состоящую из воронки, шнека, камеры с разливочными от верстиями. Верхний транспортер имеет наклонную планку, а над концевой частью нижнего транспортера установлен прижимной вращающийся ролик 2.Недостатком известного устройства является то, что отливочный узел чаходится от выпрессовывающего узла на расстоянии 3 - 4 метров, что значительно увеличивает длину устройства, а, следовательно, для него необходима большая производственная плошадь. Кроме того, большое рас стояние между отливочным и выпрессовывающим узлами приводит к необходимости устанавливать индивидуальный привод на каждый из...

Номер патента: 1140739

Опубликовано: 23.02.1985

Авторы: Вайсман, Качмар, Корман, Пастушук, Плесков

МПК: A23G 3/28

Метки: вечерний, звон, конфет, производства, типа

...н с енке и толкателей,механизм ориентации выпопнен в виде цилиндрического барабана с ячейками,располо-. 60 женными рядами по образующей,при этом устройство дополнительно снабжено гребенкой, шарнирно закрепленной в бункере и рядом воронок, установленных под:барабаном с ячейками в от верстиях горизонтальных цилиндрических каналов, число которых равно числу рядов ячеек в барабане.На чертеже показано устройство, общий вид.устройство содержит бункер 1 с передней стенкой 2, механизм 3 ориентации, механизм 4 подачи орехов, привод 5 механизмов ориентации и подачи, горизонтальные цилиндрические каналы 6, толкатели 7, поворотные рычаги 8, подъемный столик 9 и привод 10 трюфелеотсадочной машины 11. На оси 12 подвешена и жестко закреплена...

Номер патента: 958731

Опубликовано: 15.09.1982

Авторы: Корман, Стаценко

МПК: F16C 25/02

Метки: опора, скольжения

...работает следующим образом.При вращении вала усилия воспринимаются конической частью вкладыша 2, сопряженной с цапфой вала. Втулка-компенсатор 3, поджатая в осевом направлении винтом 5 через поджимную шайбу 4, вращается вместе с цапфой вала внутри вкладыша 2. Осевые усилия, возникающие между соприкасающимися коническими поверхностями, направлены в разные стороны, а их равнодействующая воспринимается винтом 5. От проворачивания в корпусе 1 вкладыш 2 зафиксирован шпонкой 6. Компенсация износа вкладыша 2 осуществляется перемещением конической втулки 3 в осевом направлении вращением винта 5.Выполнением вкладыша с двумя коническими поверхностями достигнуто разгружение опоры от осевого усилия, возникаюшего от конических поверхностей, а...

Номер патента: 952198

Опубликовано: 23.08.1982

Авторы: Вайсман, Здравка, Корман, Наумова, Пастущук

МПК: A23G 3/00

Метки: группировки, конфет, коробки, укладке

...точки закрепления рычага 8 и скорость вращениядиска 9 подобраны таким образом,чтосоставляющая скорость планки 7,направленная вдоль ленты транспортера 1, равна скорости этой ленты.Конфеты из охлаждающего шкафа (непоказан) подаются на ленту транспортера 1 рядом с определеннымшагом как в продольном, так и в поперечном направлении. Попадая в зону действия планок 7, конфеты смещаются последними в поперечном направлении вплотную друг к другу позаданной ширине коробки и перемещаются долее до заслонки 5. Заслонка5 находится в вертикальном положениии удерживается в этом положении противовесом 6 с подвижным шариком 15,который находится в крайнем левом 40положении. Остановленные заслонкой 5конфеты, находясь на движущей ленте;сдвигаются в...

Номер патента: 937809

Опубликовано: 23.06.1982

Авторы: Корман, Стаценко

МПК: F16C 25/02

Метки: подшипник, скольжения

...втулки-компенсатора;рабочий ход клина-кулачка;текущие координаты кривойрабочей поверхности клинакулачка.3 937809Подшипниковый узел состоит изкопуса 1, конусной антифрикционнойвтулки 2, втулки-компенсатора 3натяга и крышки 4, В крышке 4 расположена нажимная крышка 5, котораяприжимается к втулке 3 с помощьюклина-кулачка б, закрепленного наподвижном штоке 7, перемещающемсяв направляющих втулках 8. Пружина9 прижимает клин-кулачок 6 к нажим оной крышке 5. Профиль клина-кулачкавыполнен таким образом, что усилие,1выбирающее зазор, возникающий в результате износа, остается постоянным,Устройство работает следующим об ьразом,При появлении износа рабочих поверхностей нажимная крышка 5 поддействием усилия пружины 9 и специального профиля...

Номер патента: 887379

Опубликовано: 07.12.1981

Автор: Корман

МПК: B65G 53/30

Метки: двухкамерный, напорный, питатель, подачи, сыпучих, трубопровод

...клапанов вниз рыхлители 11 взрыхляют материал и способствуют его интенсив 5 1 О 15 2 О 25 зо 35 4 О 50 55 6 О 65 4ному поступлению в камеру, Производительность загрузки устанавливается в зависимости от заданной скорости перемещения штоков 9 гидро- илп пневмоцилиндров, определяемой расходом рабочей среды, подаваемой в цилиндры 7. При загрузке камеры разгрузочный клапан 5 находится в крайнем верхнем положении и сообщен с напорным пульпопроводом 6, а загрузочный клапан 3 - в крайнем нижнем положении, Благодаря давлению в пульпопроводе б выступающие концы 15 и 16 дополнительных полых цилиндров 14 плотно прижимаются соответственно к коническим седлам 17 и 18 камеры 2, обеспечивая надежную герметизацию, исключающую поступление...

Номер патента: 880924

Опубликовано: 15.11.1981

Авторы: Корман, Либерман, Прайсман, Сваричевский

МПК: B65G 59/06

Метки: дещтабелер

...16 и 17, управляемые от конечных выключателей 18 и 19. Якоря электромагнитов 16 и 17 смонтированы на корпусе 8 каретки б. Для удержания кареток б в. исходном верхнем над штабелем положении служит Фиксатор 20 с приводом от электромагнита 21. Вертикальный конвейер 1 смонтирован на раме 22 с опорными стойками 23 и колесами 24 и приводится в действие от электропривода 25. Расфиксациякареток б в исходном верхнем над штабелем положении и синхронизация действия вертикального конвейера 1 с конфетоотливочным агрегатом осуществляется от конечных выключателей (не показаны) .Дештабелер работает следующимобразом.Штабель с лотками, подлежащий разборке, при помощи транспортной тележки с подъемным стоком (не по- казак) устанавливается в...

Номер патента: 866165

Опубликовано: 23.09.1981

Авторы: Корман, Проценко

МПК: E21B 19/086

Метки: бурового, гидропривод, механизма, подачи, станка

...внапорных полостях гидроцилиндровподачи и оперты на упругие элементы,скоторые установлен в полостях гидфф роцилиндров подачи, при этом указанные полости соединены посредствомдренажного трубопровода,На чертеже изображена принципиальная схема предлагаемого гидропривода.Гндропривод содержит напорный 1 и спивной 2 трубопроводы, предохранительный клапан 3, установленный в ответвлении трубопровода 1 и управляемый посредством регулируемого дросселя 4, гидроцилиндры 5 с напорными полостями б с установленными в них основными 7 и дополнительными поршнями 8, опертыми на упругие элементы 9. Штоки гидроцилиндров 5 через механические .связи 10 соединены с долотом 11, К полостям установки упругих элементов 9 подведен дренажный трубопровод 12,...

Номер патента: 862004

Опубликовано: 07.09.1981

Авторы: Корман, Проценко

МПК: G01L 19/06

Метки: демпфирующее, манометрических, приборов

...4. Гибкий шланг 3 и металлический трубопровод 4 соединены посредством арматуры 7 и 8. Дроссель б имеет канал для соединения с емкостью 1 и отверстием арматуры 8 предназначенным для соединения. с манометоическим прибором, а дроссель 5 соединен трубопроводом с источником пульсирующего (измеряеМого) давления Демпфирующее устройство установлено в измерительный тракт и является прямым или гнутым участком измерительного тракта.Устройство работаех следующим образом.862004 Вследствие сжатия жидкости в емкости 2 и 1 и деформации гибкогошланга Э осуществляется пульсирующийрасход жидкости через дооссели 5 и 6Ф.падение давления на них и соответственно снижение пульсаций перед ма, нометрическим прибором,5Повышение эффективности гашенияпульсаций...

Номер патента: 848223

Опубликовано: 23.07.1981

Авторы: Азнабаев, Волков, Корман, Малыгина

МПК: B23K 33/00

Метки: дуговой, разнородных, разностенныхтруб, сварки, сталей

...зоны сплдвления (в случде применения высоконикелевого присау цочного материала), Повышение прочности сварного соединения возможно путем увеличения плод(аци контактирующих поверхностейУвеличение плошади осушесмаТЕриаЛОВ,Ь - предел ддите гьной прочностисварного соединения, выполненного без скоса кромок,Угол разделки кромок тггубы из аустенитг(ой стали равен 1 Ь= 70 - с(,При ндзнд гении углов д и Р руковоц- иствуются необхоцимостью обеспеченияминимально-о объема направлен(гого метаппд с цепью получения минимальныхвнутренних напряжений в сварном соединении, экономии рдсхэда электроцов, повышения цроизвоцитепьпости опердции сварки иди на Плавки, также необходимостьюобеспечения технологичности операциисварки или ндплдцки в.целял...

Номер патента: 840317

Опубликовано: 23.06.1981

Авторы: Корман, Проценко

МПК: E21B 19/08, E21B 44/08

Метки: ctahka, буро-вого, вращательно-подающий, механизм

...ключ 6 (фиг. 1) закрыт и ударный узел 4 работает на до.- резонансной частоте, способствуя образованию волнообразности забоя, т. е. происходит интенсивное разрушение породы. 4При достижении вибраций бурового става настроечной величины (при этом вибрации станка достигают допустимой величины согласно санитарных норм СН 245 - 7 )сигнал с датчика 5 вибраций достаточен для открь 1 тия ключа 6, при этом происходит переключение сопротивлений потенциометрического моста задатчика 7 и буровой став начинает вращаться с большей частотой.С увеличением частоты вращения бурового става увеличивается частота внешних возмущений со стороны забоя и ударное устройство начинает работать на зарезонансной частоте, при этом колебания ударника(фиг. 2)...

Номер патента: 836494

Опубликовано: 07.06.1981

Авторы: Вишня, Корман, Малышкин, Стамбульцян

МПК: F27D 11/02

Метки: держателя, защиты, перегрева, электронагрева-теля

...долговечности нагревателей, так как вследствие недостаточной эффективности теплоизоляционных втулок температура каркаса оказывается лишь немного ниже температуры нагревательного элемента,Бель изобретения - повыШение долговечности радиационного электронагревателя за счет снижения температуры каркаса его держателя.Поставленная цель достигается тем,что полость каркаса продувают рабочейсредой,5 Формула изобретения оставитель Н, Кузовкинаехред А.Савка Корректор Г, Решетник Рожков дакто Подпкомитета СССи открытийая наба, 4/ 30 Тираж 658 ВНИИПИ Государственного по делам изобретений 13035, Москва, Ж 35, РаушсЗаказ 3094/ исноеР я, 4 филиал ППП Патент, г, Ужгород, ул, Проек 3 8364Изобретение поясняется чертежом, где представлен...
