Атращенок

Номер патента: 1129141

Опубликовано: 15.12.1984

Авторы: Атращенок, Тарбо

МПК: B65G 17/20

Метки: грузовая, конвейера, подвеска, подвесного

...2 - узел 1 на фиг. 1; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - узел 11 на фиг, 1; на фиг. 5 - разрез Б-Б на фиг. 4; на фиг. 6 - узел 111 на фиг. 1; на фиг, 7 - разрез В-В на фиг. 6.Грузовая подвеска 1 подвесного конвейера содержит тягу 2, шарнирно связанную осью 3 е кареткой 4 тягового органа 5, и гибкий элемент 6. Последний выполнен в виде отрезка, середина которого жестко закреплена на тяге, а концы - на тяговом органе 5. Гибкий элемент 6 представляет собой стальной канат, расположенный вдоль всего тягового органа 5. Закрепление гибкого элемента 6 на тяговом органе 5 выполнено с помощью фигурного болта 7, вертикально установленного в звене тягового органа 5, и прижима 8 с болтами 9. Середина отрезка гибкого элемента 6 жестко...

Номер патента: 1093639

Опубликовано: 23.05.1984

Авторы: Атращенок, Каждан

МПК: B65G 17/00

Метки: конвейер

...на каретках по однорельсоному пути, и закрепленные на ием опоры с несущими платформами и опорными роликами, взаимодействующими с направляющими путями, каждая опора выполнена н виде верхнего и нижнего кронштейнов с пазами и стойки, концы которой посредством шарниров расположены н пазах кронштейнов с возможностью перемещения, кроме того, один иэ щарнирон каждой стойки выполнен цилиндрическим, а другой шаровым. 5 10 15 20 25 35 На фиг.изображено устройство, вид спереди; на фиг. 2 - вертикальный разрез А-Ана фиг. 1; на фиг. 3 и 4 - продольные горизонтальные разрезы Б-Б и В-В на фиг. 2.Конвейер содержит тяговый орган 1, перемещающийся на каретках.2 по однорельсовому пути 3. На тяговом органе 1 закреплены оцоры с несущими...

Номер патента: 721359

Опубликовано: 15.03.1980

Автор: Атращенок

МПК: B65D 7/28

Метки: разборная, тара

...с отверстием 10 и пазом 11 в боковой стенке 3.Каждое верхнее запорное соединение также выполнено в виде стяжки 12 с упорами 13, установленной в пазах 14 стенок 2 и 3.Упоры 13 опираются на поверхности а с внутренней стороны пазов 14. Минимальное расстояние между упорами 13 равно сумме толщин Я 1 и Ясоединяемых стенок 2 и 3.Паз 14 на торцовой стенке 2 выполнен в подкосе 15 опорного узла 16, служащегодля установки на него в штабель последующей тары, с возможностью продольного перемещения по нему стяжки 12 по всей длине подкоса 15.Для сборки тары устанавливают на поддон 1 торцовые стенки 2 и, опуская вниз стяжки 4, закрепляют торцовые стенки 2 на поддоне за счет давления упоров 5 на поверхность а с обратной стороны пазов 6. Затем...

Номер патента: 700396

Опубликовано: 30.11.1979

Автор: Атращенок

МПК: B65G 47/02

Метки: захвата, отверстием, транспортирования, штучных

...перпен дикулярно к трассе конвейера 1, и ориентирующий лоток З,установленный на трассе в месте захвата изделий 4.Ходовой путь конвейера 1 в горизонтальной плоскости перед местом захвата ф изделий 4 по ходу движения конвейера выполнен с изломом, криволинейный участок которого в месте захвата изделий выполнен по траектории, определяемой из усдо 25 вия поворота консолей крюковых подвесок 2 в отверстии изделия 4 в зоне еЮ максимального размера по формуле ,ЭО,ДР 71 Д сгде- длина консоли крюка,Я - радиус траектории криволинейного участка излома ходовогопути;354 - диаметр отверстия иэделия 4;- угол поворота траектории криволинейного участка излома ходового пути, определяемый иэ усд,овия." 40ЯдЬ оасс лп -у=у (490Подвеска 2 конвейера 1,...

Номер патента: 692764

Опубликовано: 25.10.1979

Автор: Атращенок

МПК: B65G 47/34

Метки: конвейера, ленточного, сбрасыватель

...4, Телавращения 1 и 2 установлены с наклоном на угол сА относительно несущейповерхности ленты конвейера 4 так,что их оси и нижние точки а, взаимодействующие с лентойконвейера, рас- положены в плоскостях В, перпендикулярных к боковой стороне конвейера4, Цилиндрические поверхности телвращения 1 и 2 охвачены замкнутойэластичной лентой 5, а в верхнейчасти на них выполнены кольцевыевыступы б, Одна нижняя кромка гибкой ленты 5 располагается вплотную30 к несущей поверхности ленты конвейера 4, а вторая оказывается приподнятой под последней на высоту С,Лента конвейера 4, взаимодействуя с нижними точками а тел вращения 1 и 2, приводит последние во вращение (на Фиг. 1 против часовой стрелки) за счет возникающего крутя" щего момента МТЯ,...

Номер патента: 691369

Опубликовано: 15.10.1979

Авторы: Атращенок, Березкин

МПК: B65G 65/42

Метки: бесперевалочной, выгрузки, емкостей, механизированной

...бпрабана 7 и отклоняющий барабан 8, выполненный с углублениями для прохода за3 6913 хватов 4. Приспособление для стабилизации натяжения органа 3 выполнено в виде зубчатого сектора 9, закрепленного на загрузочном участке Л и взаимодействующего своей осью 10 и зубьями соответственно с пазами 11 и зубчатой рейкой 12, жестко связанными с рамой участка Б, Для обеспечения выгрузки материала по всему объему емкости тележ ка 1 опирается одной стороной на пере движную платФорму 13.Устройство работает следующим образом.Конвейер 2 подкатывают к емкости, заполненной. материалом, и тележку 1 15 одной стороной устанавливают .на платФорму 13. При этом загрузочный участок А с помощью механизма подъема 5 уложен под транспортирующий участок Б,...

Номер патента: 639776

Опубликовано: 30.12.1978

Авторы: Атращенок, Березкин

МПК: B65G 21/14

Метки: конвейера, переходная, секция

...положения рам одна относительно другой,Это достигается те.д, что шарнирный узелвыполнен из зубчатой рейки, установленной5 на нсподвижной раме, и взаимодействующего с и зубчатого сектора, установленногопа поворотной рамс, при этом в неподвижной раме выполнены пазы, в которых установлена ось поьорота поворотной рамы.10 На фпг, 1 изображена переходная секцияко сйсра; на фпг. 2 - сечение А - А нафиг. 1.Переходная секция конвейера состоит из15 поворотной рамы 1 и неподвижной рамы 2,связанных между собой посредством шарнирного узла. На рамс 2 установлены барабаны 3 - 5, огибаемые лентой 6, На поворотной рамс 1 укреплен зубчатый сектор20 7, взаимодействующий с зубчатой рейкой 8,закрепленной па раме 2. Ось 9 поворота поворотной рамы расположена...

Номер патента: 601208

Опубликовано: 05.04.1978

Авторы: Атращенок, Давыдков, Журавленко, Потапенок

МПК: B65G 47/02

Метки: автоматической, навески

...фиг, 2) механизмом поштучной выдачи зьвгружается из желоба и фиксируегся в кронштейне Л каретки устройства.,При нажатии подвеской конвейера в зоне навески (например, 11,) на путевой выключатель каретки устройства электромеханическим приводом перемещаюгся на седин шаг и перед желобом 1 Ч располагается каретка без изделия. Предварителе но загруженное изделие совмещается на один шаг к конвейеру.После окончания перемещения кареток автоматически вклеочается мехавизм,поштучной выдачи желоба и следующее изделие загружается в каретку.Таким образсм, осущесгвляегся поштучная загрузка изделий в каретки устройсгва,При последующих включениях привода успройсгва изделие, зафиасирсва,нное кронштейном 15 в карепке, перемещается к зоне навески...

Номер патента: 523003

Опубликовано: 30.07.1976

Авторы: Атращенок, Давыдков

МПК: G01B 11/16

Метки: круглого, механизированный, сечения, склад, хранения

...4 - в зоне проема 11 секциями 10 разгрузки.Предложенный склад работает следующим образом.Устройством 3 для подачи изделий подают изделия к проему 9 секции 8 загрузки. При незаполненных стеллажах 1 изделия, направляемые в проем 9, касаются упоров 7 направляющих 6 верхнего яруса стеллажей таким образом, что образуется вращающий изделие3момент, (см, фиг. 2), который поворачивает изделие относительно упора 7 против часовой стрелки. Изделие проваливается на нижерасположенный ярус стеллажа и направляемое ограничителем 5 касается упоров 7 направляющих 6 этого яруса.Изделие, поворачиваясь, проваливается на следующий ярус. Вращающий момент образуется на каждом ярусе при соприкосновении изделия с кромками направляющих 7, чем обеспечивается...

Номер патента: 459390

Опубликовано: 05.02.1975

Авторы: Атращенок, Давыдков, Журавленко, Потапенок

МПК: B65G 47/36

Метки: гравитационных, грузами, загрузки, многожелобчатых, отверстием, стеллажей, центральным, штучными

...второй цепи на величину,равную расстоянию . между шарнирами 8крепления к цепям каретки 5, установленноймежду ними. Грузовые захваты 9 закрепленына каретке 5 консольно, а их опорная поверх 25 ность выполнена в виде клинового ремня 10,опирающегося на свободно вращающиеся ролики 11. Механизм сталкивания выполнен ввиде поворотных упоров 12, управляемых соленоидами 13 и расположенных соответствен 30 но над каждым желобом загрузочной частимногожелобчатых гравитационных стеллажей 4.К цепям 1 и 2 с определенным шагом может быть закреплено несколько кареток 5 с захватами 9, при этом нижние (холостые) ветви цепей расположены под нижним ярусом стеллажей 4.Работает устройство следующим образом.В исходном положении устройства каретка 5 с...

Номер патента: 372083

Опубликовано: 01.01.1973

Авторы: Атращенок, Осссо

МПК: B29C 35/04

Метки: библиотека

...ширине зубьям 7поджимной звездочки и расположен в кольцевой проточке приводной звездочки между зубчатыми ребоодами б, а входной участок направляющей 4 снабжен продольным пазом 30 8 для прохода зубьев 7 поджимной звездоч3ки, Зазор между направляющими 3 и 4 может быть выбран по соотношению0 (й( + - ,0 О2 2где Й - зазор между направляющими;Йр - диаметр ролика цепи;Ь - ширина пластины цепи.Цепь 2 имеет увеличенное концевое звено 9, посредством которого она присоединяется к рычагу 10 захвата 11 вулканизационной тележки (вулканизационная тележка на чертежах не показана). Свободный конец цепи может свисать вниз с приводной звездочки или может быть уложен в специальную емкость, В зоне набегания холостой ветви цепи 2 на приводную звездочку 1...

Номер патента: 359167

Опубликовано: 01.01.1972

Автор: Атращенок

МПК: B29C 35/04, B29D 23/00, B65H 81/08 ...

Метки: машинам, опорное, рукавосборочным

...отличается от известных тем, что контактирующие с перемоточным валком опорные ролики снабжены бесконечным гибким элементом, охватывающим опорные и натяжной ролики.Такое выполнение устройства обеспечивает увеличение сроков эксплуатации машин и бинтов.На фиг. 1 изображена принципиальная схема устройства; на фиг. 2 - разрез по А - А на фиг. 1.Устройство содержит опорные ролики 1 для поддержания перемоточного валка 2.Опорные ролики снабжены бесконечным гибким элементом 3, охватывающим опорные и натяжной ролики,Натяжной ролик 4 установлен с возможностью некоторого перемещения. Все ролики смонтированы на неподвижных осях 5.Для снижения износа гибкого элемента н ружная поверхность б опорных роликов,также наружная поверхность 7...

Номер патента: 355040

Опубликовано: 01.01.1972

Автор: Атращенок

МПК: B29C 33/38, B29C 33/76, B29C 35/02 ...

Метки: резиновых, трубчатыхизделий

...быть использовано при изготовлении рукавов и трубок дорновым способом.Известен дорн для изготовления резиновых трубчатых изделий, выполненный в виде металлического стержня, При вулканизации собранного на таком дорне изделия опрессовочное давление на последнее создается только снаружи, Однако это давление недостаточно для получения качественного издел,ия.Целью изобретения является создание давления на внутреннюю поверхность изделия при вулканивации.Поставленная цель достигается тем, что дорн снабжен наружной рубашкой, выполненной из расширяющегося при нагревании теплостойкого материала, папример фторопласта,теплостоикого материала, напр р ф пласта. При вулканизации собранного на д,резинового трубчатого изделия 4 дорн на 5 вается. При...

Номер патента: 329035

Опубликовано: 01.01.1972

Авторы: Атращенок, Рабкин

МПК: B29B 17/00

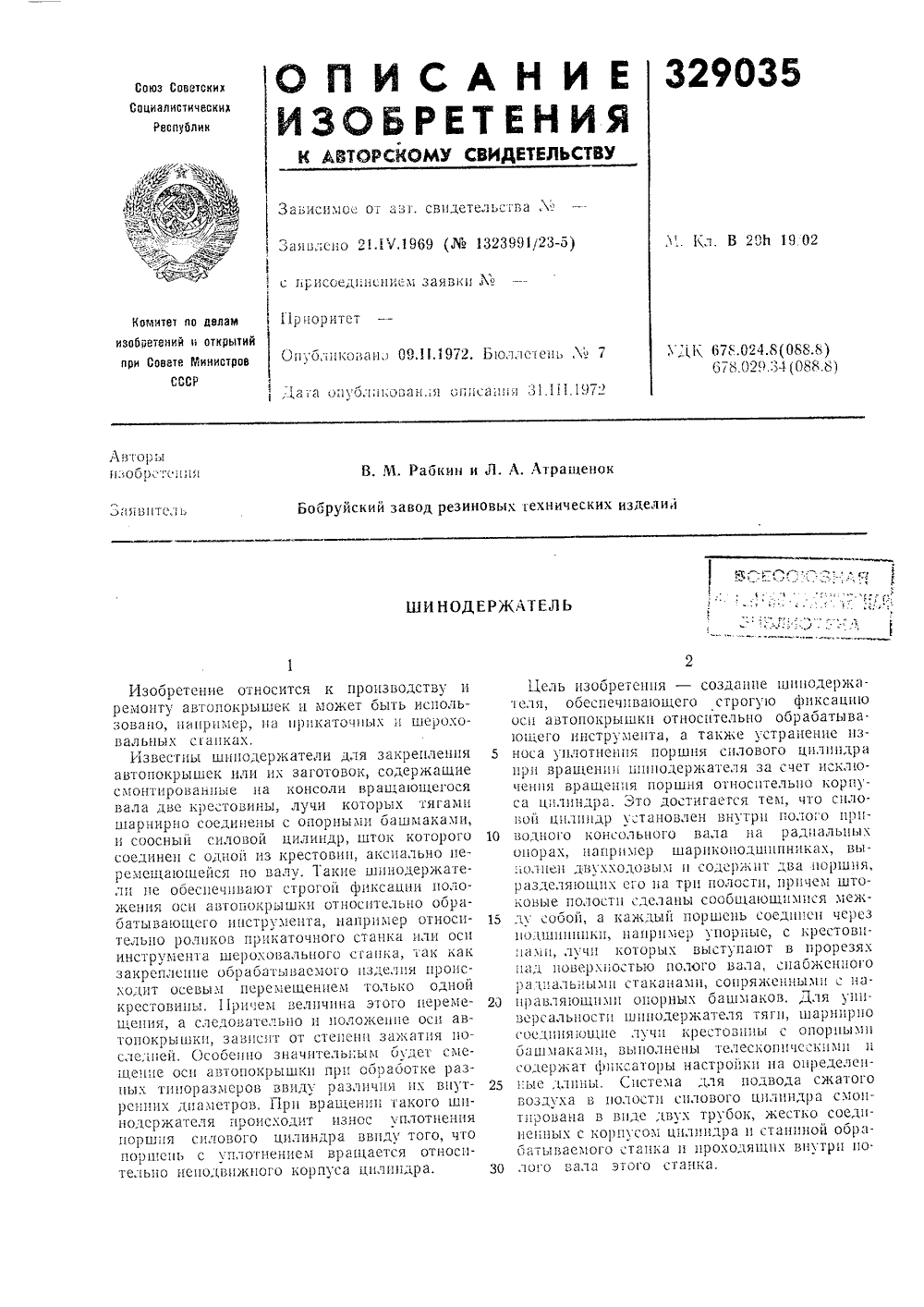

Метки: шинодержатель

...обряОатывасмого станка и проходящих Втри но- ЗО лого вала этого станка..сИОГО 1 с ПОло) )с, 2 00;)101 ВВснп 1,с 0 Г ГснКс ССП.1)0 д Ы Д)С К )Се 333 , ТОРЫС СОП"1,1, с 1)П ", ВЫСГСПЫОПЦ,)1: В ПРОРЕ 351 ПД ПОПСРКПОСТ Ь 0 1 с;12 , ПКР:1;Э 10 "0 СДППС,ПЫ ГСЛСССС)ППЧСС" И)1 П Т)П с 3 И Д Г 0с" ПЫ)н ОсП 1 Кс.П 6, П СГТ ВПОЫЛСП 1.2; дг 1 Ь. пык исп):сс)пс,.1 ппппксл. с СООГ.ь Й с пло 30: цгпп,Ц):). 110,лслшш ГО с;)ж; Г Д;:д пор:ш.яр с 3,СГ 5 ПО П,ПС 0 0 На Т,И ногОСИ, .р.СЦ)сПППС ПГК)КОВС,ОСОС 3; .Ыног.10 ПА ГООС 33210 цп)нГ 5 )СЖЛ, с ОООЙ и;ЛО) 16. с В)п- ПЬ 1 Ъ , ГПГ ГС)ОП ) ,.СИРС,СЛСП 351 Г.:.ССТС) Т) .,),. 16 к Р 0011, а ГРСЯЯ:ОРИС 125,0. .1 ОГТЬ СОООПСс 3 сДГ 0.С Э 0 КСС Г 130 О ) дснр.;".,С.П 5 Т С КОЙ ) ГакТ 1 бсс 11 1) жсс 1 КО...

Номер патента: 318481

Опубликовано: 01.01.1971

Авторы: Атращенок, Лга

МПК: B29C 53/80, B29C 55/30, B29D 23/00 ...

Метки: длинномерных, отбора, профильныхизделий

...в известных устройствах зажим не обеспечивает плотный и равномерный обжим отбираемого изделия, так как эластичная оболочка зажима прижимается к изделию только в месте контакта ее с профильными роликами,В результате снижается эффективность применения эластичного зажима и надежность его в работе.В предлагаемом устройстве эластичный зажим выполнен в виде цилиндрической герметичной камеры, заполненной вязкой жидкостью под давлением, например, гидропластом. Такое выполнение зажима упрощает конструкцию и позволяет повысить сцепление зажима с отбираемым рукавом.На чертеже показано предлагаемое устройво для отбора длинномерных пр зделий содержит замкнутый ле точный транспортер 1, огибающий отборочшпй 2 и холостой (на чертеже пе...

Номер патента: 295683

Опубликовано: 01.01.1971

Авторы: Атращенок, Жихарев

МПК: B29C 43/46, B29C 53/72

Метки: винтовочных, вулканизационныедорнь, выполнения, одетых, операций, резиновых, рукавов

...расположенные приводные опорные валки 1 и 2, смонтированные на станине и допускающие некоторую регулировку зазора между ними; верх ний прижимной валок 3, укрепленный на поворотных рычагах 4, приводимых в движение силовыми цилиндрами 5; упорный валок 6, смонтированного также на поворотных рычагах 4; подвижной поджимной валок 7, состо ящпй из отдельных секций, укрепленных нарычагах 8, взаимодействующих с пружинами 9. Упорный 6 и поджимпой 7 валки установлены с возможностью прижима ими разбинтовываемого рукава 10 к приводному опорно му валку 1, контактирующему с бинтуемымрукавом 11 и образующему своей поверхностью беговую дорожку для перематываемого бинта 12.Устройство работае б 0 Рукава 11 и 10 од ле295683 Предмет изобретения 1...

Номер патента: 292830

Опубликовано: 01.01.1971

Автор: Атращенок

МПК: B29C 35/04, B29D 23/00, B65H 81/08 ...

Метки: винтовки, дорновых, разбинтовки, резиновых, рукавов

...намотан 20 с требуемым шагом сразу на один из валковмашины. редмет изобрете вки резиновых их изготовлецелью устрай и сокращеания, обе опеИзобретение относится к области изготовления резиновых дорновых рукавов, а именно,к устройствам для бинтовки и разбинтовки,рукавов до и после вулканизации.Известен способ бинтовки и разбинтовки резиновых дорновых рукавов, по которому зтзделие перед вулканизацией бинтуют на ;бинтовочных станках с помощью перемещаемой вдоль вращающегося изделия каретки с установленной на ней шпулей с бинтом, после вулканизации изделие разбинтовывают на разбинтовочных устройствах, и на соответствующих устройствах производят перемотку снятого со свулканизованного изделия бинта. Для осуществления известного способа...

Номер патента: 322276

Опубликовано: 01.01.1971

Автор: Атращенок

МПК: B29C 53/80, B29C 55/30, B29D 23/00 ...

Метки: длинномерных, отбора, профильных

...зажим раскрывается, освобождая20 изделие,мет изобр ни омерцых про- смоптпрованующем оргаееся тем, что, работы и упирующцй орИзобретение относится к изготовлению трубчатых изделий, а именно к устройствам для отбора длиццомерных профильных изделий, например рукавов.Известны устройства для отбора длинномерных профильных изделий, содержащие смонтированный на бесконечном транспортирующем органе эластичный зажим. Однако в известных устройствах зажим це обеспечивает плотного и равномерного обжима отбираемого изделия, так как эластичная оболочка зажима прижимается к изделию только в месте контакта ее с профильными роликами, поэтому эффективность применения эластичного зажима снижается,В предлагаемом устройстве для повышения...

Номер патента: 258788

Опубликовано: 01.01.1970

Автор: Атращенок

МПК: F16D 3/76

Метки: компенсационная, муфта, упругая

...и смещением осей валов, придает ейдостаточную яесткость и улучшает условиямонтажа, а также обеспечивает определенный10 осевой размер и замыкание осевого усилиясильфонов на себя.Изобретение поясняется чертежом,Упругая компенсационная муфта состоит изполумуфт 1 и 2, входящих в соединение с вы 15 ступами дисков 3 и 4, между которыми установлены концентрично расположенные и жестко прпкрепленн 1 з 1 е к ним сильфоны 5 и 6 разных диаметров, образующие кольцевую герметичную полость 7, заполненную вязкой жидко 20 стью, например гидропластом, которая придает сильфонам жесткость. По оси муфты междудисками 3 и 4 установлена тяга 8, на которойзакреплены, например, штифтами 10 сферические головки 9, взаимодействующие с диска 25 ми,Муфта работает...
