Номер патента: 157099
Текст
1(ласс В 29 с; 39 аа, 171 157099 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа М 158 В, М. Торопченов, М. Ю, Гасуль и Б, А. Иоффе УСТРОИСТВО ДЛЯ СНЯТИЯ ОБЛОЯЗаявлено 4 сентября 1961 г. за ЛЪ 743647/23-4в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений и товарных знаков Ме 17 за 1963 г. Известны устройства для снятия облоя по наружному контуру пластмассовых деталей сложной конфигурации, выполненные в виде матрицы, имеющей о 1 верстие, соответствующее по форме наружному контуру обрабатываемой детали. Снятие облоя осуществляют при проталкивании детали через отверстие матрицыОднако такие устройства непригодны для снятия облоя в тех случаях, когда колебание размеров отпрессованных деталей достигает значительных величин, хотя и не выходит за пределы установленного допуска.В этих случаях прп использовании известных устройств качество зачистки изделий от облоя получается низким вследствие того, что отверстие в матрице приходится выполнять по максимальному, в пределах допуска, контуру детали, в результате чего между деталью и матрицей образуется зазор, вызывающий в деали изгибающий момент, при этом происходит скалывание облоя.11 редложенное устройство отличается от известны.; тем, что оно выполнено в виде разъемной матрицы, отдельные элементы которой упруго связаны между собой и в нерабочем состоянии образуют минимальный, в пределах допуска, контур детали. В рабочем положении матрица плотно обжимает деталь, так что при перемегценип детали относительно матрицы в детали не возникает изгибающего момента и, следовательно, сколов.Для удаления облоя по замкнутому контурх. детали кромки смежных частей матрицы, примыкающие друг к другу, выполнены косыми,157099На фиг. 1 показано предложенное устройство в плане; на фиг, 2 - разрез по ЛЛ на фиг. 1,В собранном виде устройство представляет собой матрицу 1, состоящую из двух или более (на чертеже - четыре) отдельных элементов, расположенных в направлявших корпуса 2 и обжимающих с помощью пружин 3 обрабатываемую деталь 4. Упором для пружин служит кольцо 5, прикрепленное к корпус 2. Б кольцевом пазу, образованном корпусом 2 и неподвижно укреплепым па нем кольцом 6, располои(ено кольцо 7, имеющее на наружной цилиндрической поверхности 8 пазы 9. В выступах частей матрицы 1 расположены винты 1 О, соприкасающиеся торцами с поверхностью 8 кольца 7. Последнее снабжено рукоятксй 11. Поворотом кольца 7 разводят части матрицы 1 и в отверстие матрицы помсщают деталь 4, с которой над жо удалить облой 12. Затем вновь поворачивают кольцо 7, при этом части матрицы, плотно обжимают деталь, после его деталь проталкивают через отверстие матрицы, удаляя оолой.Предмет изобретения1. Устройство для снятя облоя по наружному контуру пластмассовых деталей сложной кофигурацки, выполненное в виде матрицы, имеющей отверстие, соотзстсчвующее по форме наружному контуру детали, о т л и ч а ю щ е е с я тем, что, с целью повышения качества зачистки деталей, матрица состоит из двух или более раздвижных частей, образующих в нерабочем состоянии мнимальный в пределах допуска контур деали,2. Устройство по п. ), о тл и ч г ю ще ес я тсм, что, с целью удалеия облоя по замкнутому кончуру детали, кромки смежных частей матрицы, примыкающие друг и другу, выполнены косыми.1 ам изобретений иСерова. д. 4. Ооъем О оо ияд иЦена 4 коп. крытии ( ССР

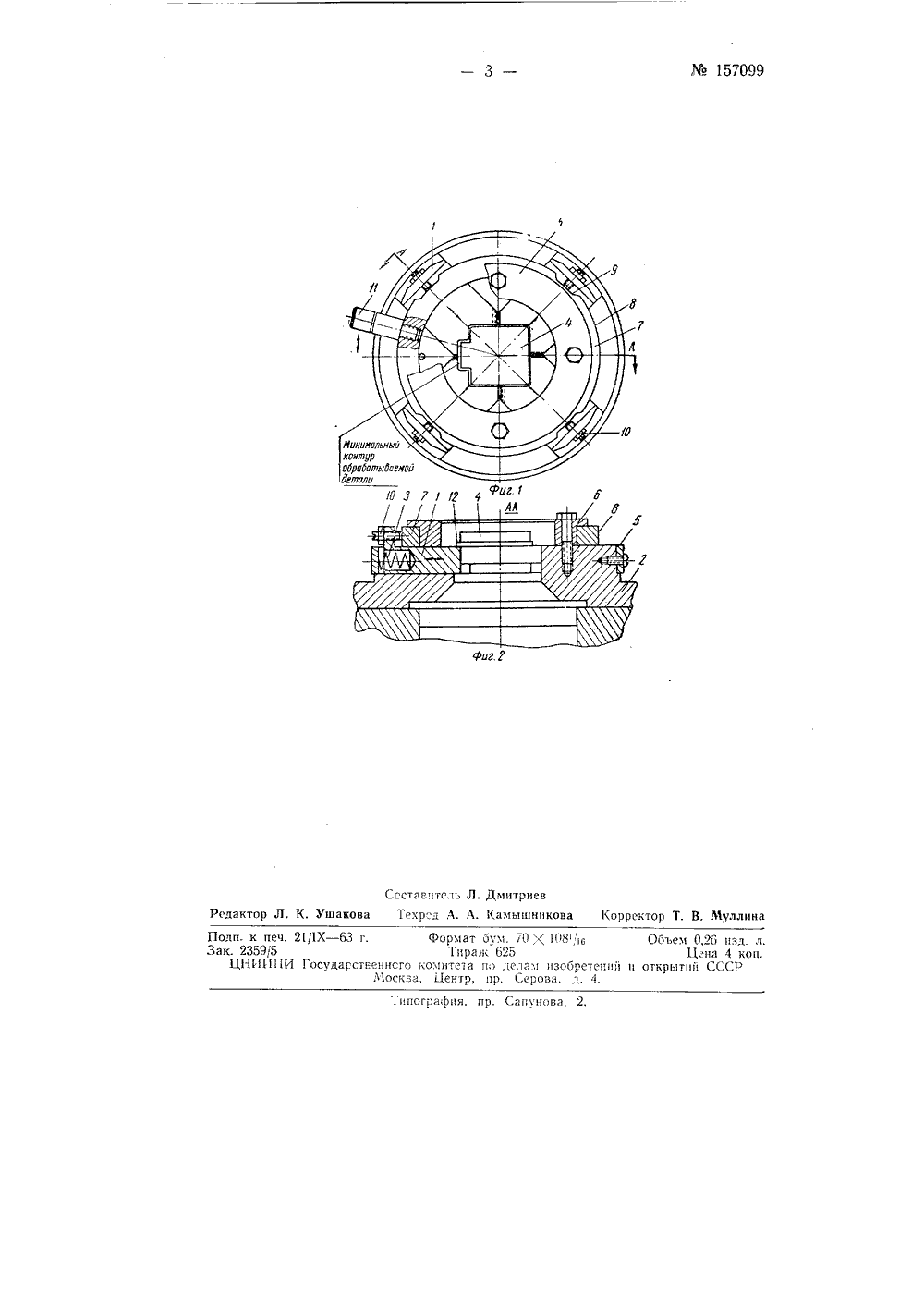

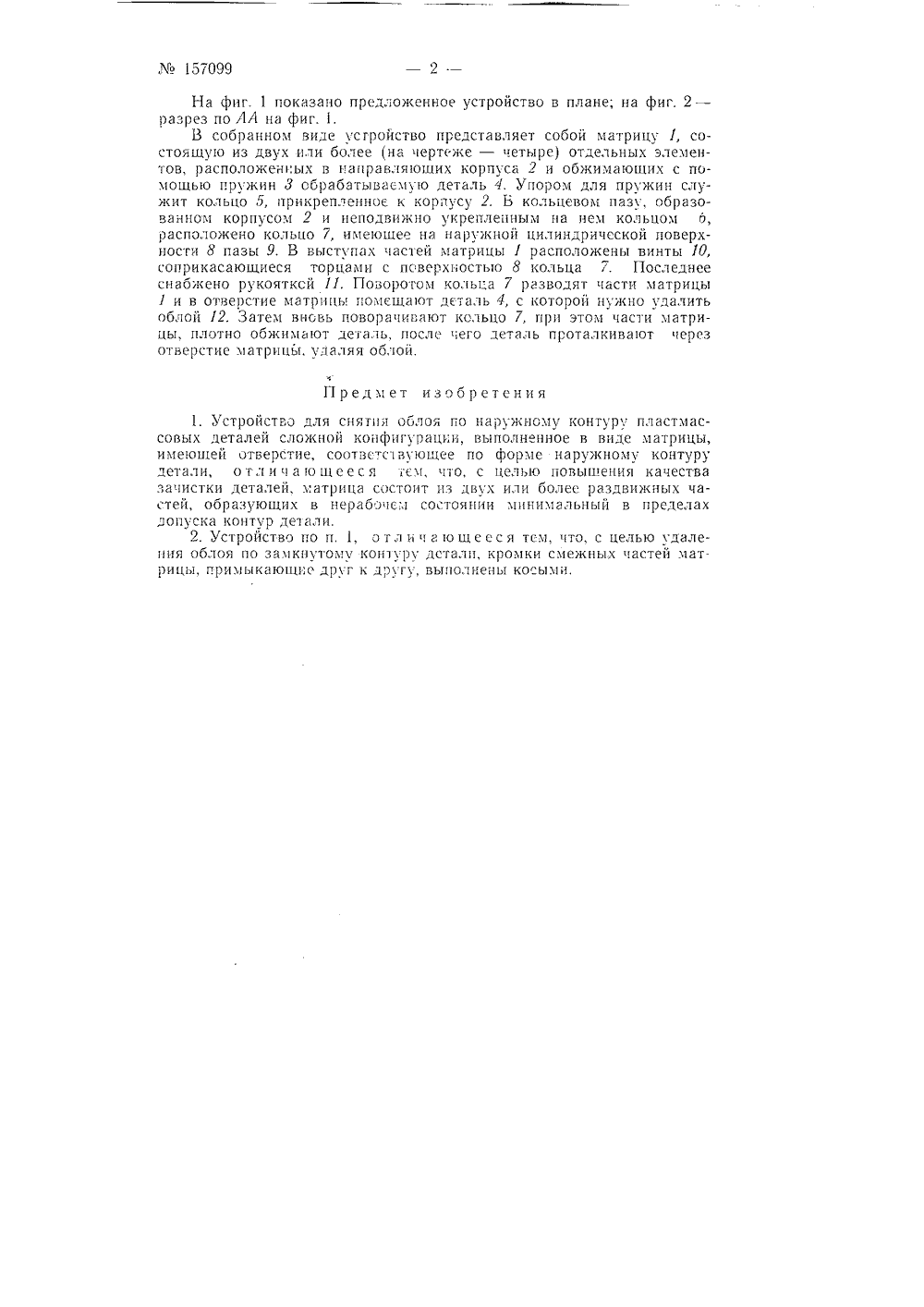

СмотретьЗаявка
743647
МПК / Метки
МПК: B29C 37/02
Метки: 157099
Опубликовано: 01.01.1963
