Номер патента: 156670
Текст

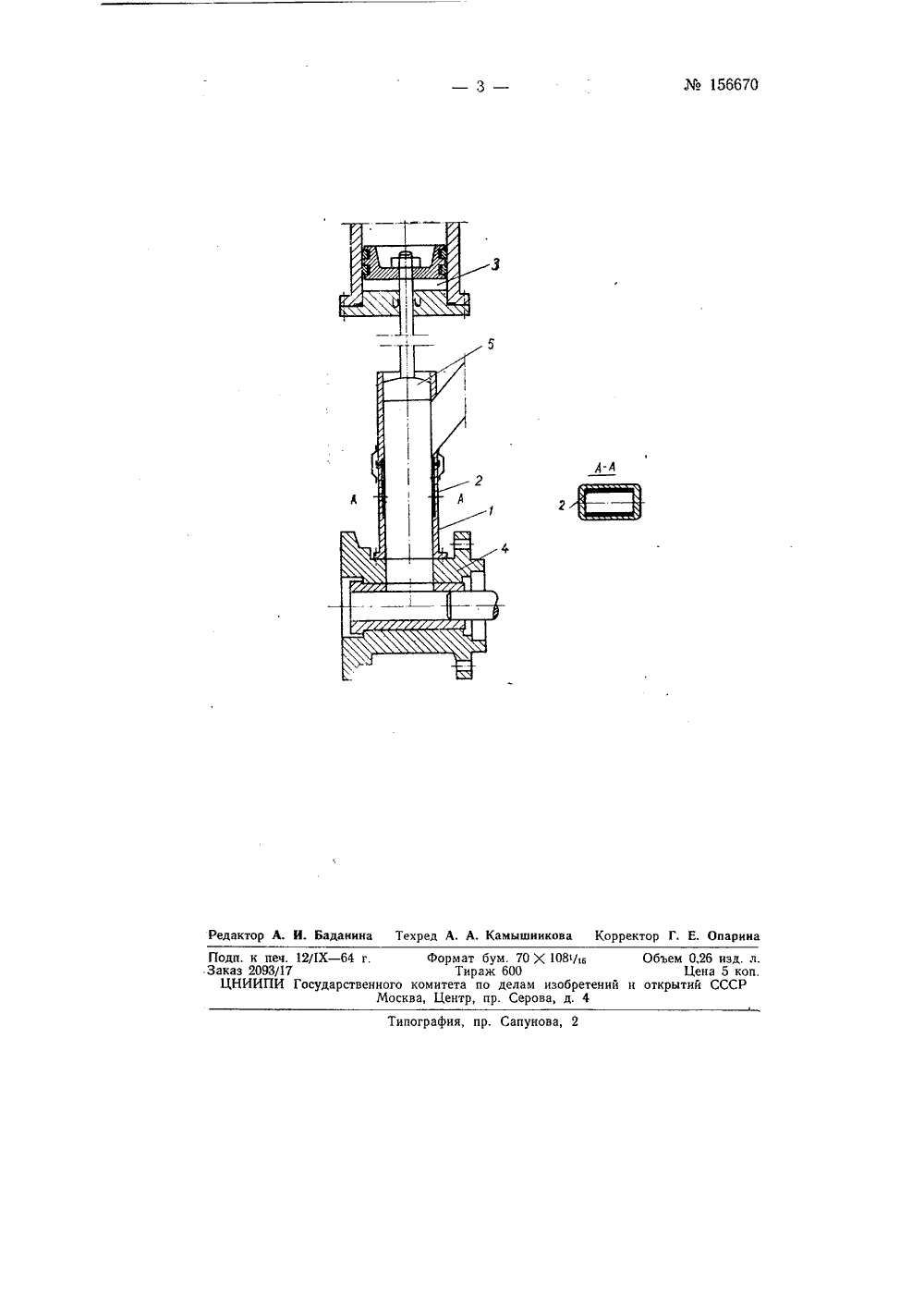

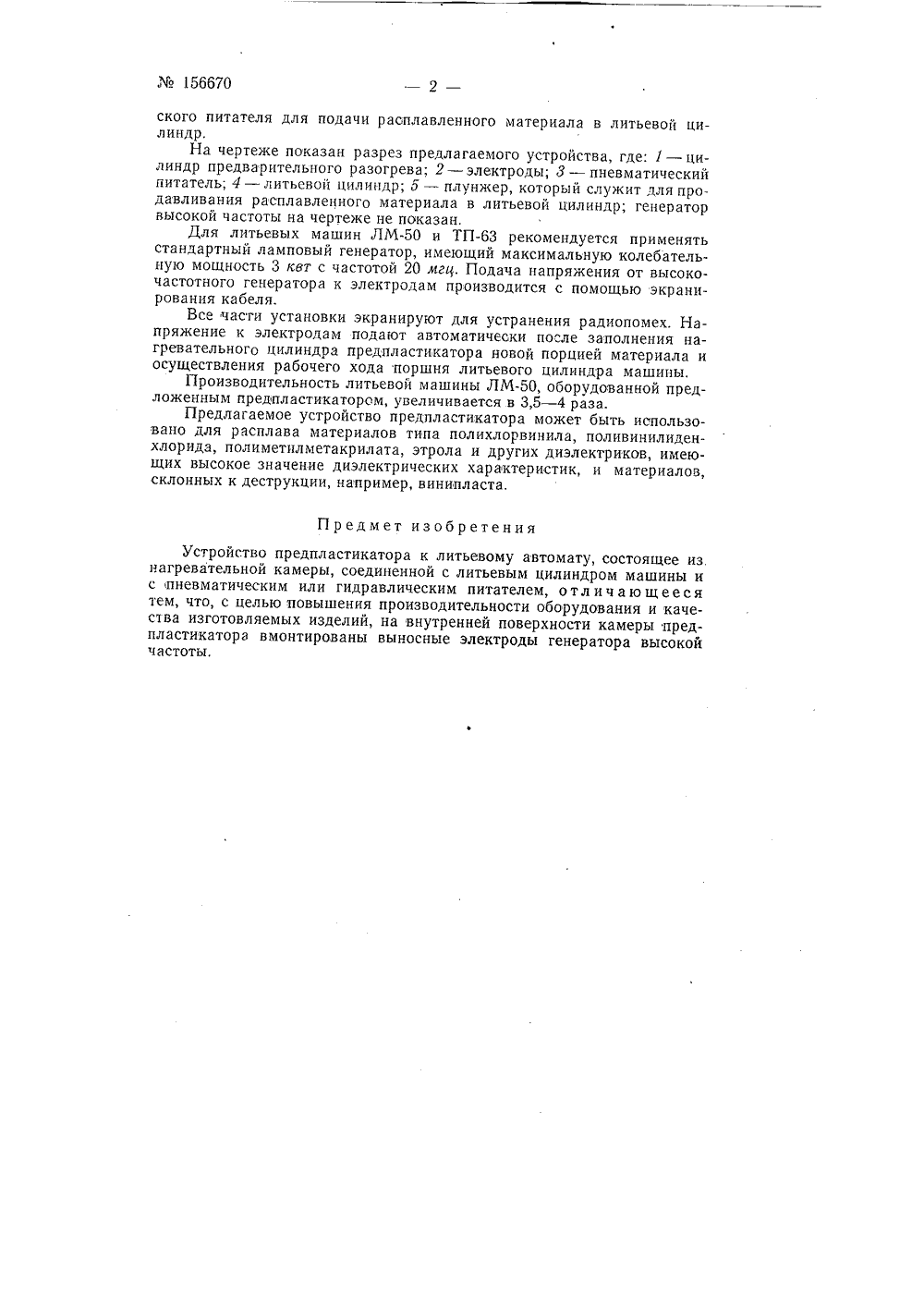

Класс В 291; 39 а 4, 14 ф Рй 156670 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа Лв 158 Л. И, Коновалов и К. А. Салазкин УСТРОЙСТВО ПРЕДПЛАСТИКАТОРА К ЛИТЬЕВОМУ АВТОМАТУЗаявлено 13 сентября 1961 г. за744506/23.4 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков16 за 1963 г.Литье под давлением является одним из осчовных методов переработки термопластичных материалов.В целях повышения производительности литьевых машин и обеспечения возможности изготовления крупногабаритных изделий литьевые машины снабжают предпластикаторами.Известны различные устройства предпластикаторов поршневого и шнекового типа с ленточными нагревателями сопротивления. Также известно применение токов высокой частоты (ТВЧ) для нагрева термопластичных материалов с высоким значением диэлектрических характеристик.Однако эти устройства не обеспечивают достаточную точность регулирования температуры и равномерное плавление гранул пластиката.Предлагаемое устройство предпластикатора к литьевому автомату отличается тем, что материал предварительно нагревают ТВЧ, для чего на внутреннеи поверхности цилиндра предпластикатора вмонтированы выносные электроды.Предлагаемое устройство обеспечивает точность регулирования температуры и равномерное плавление и прогрев гранул пластиката, в результате чего повышается производительность оборудования.Предлагаемое устройство предпластикатора к литьевому автомату, предназначенное для предварительного разогрева гранул термопластичного материала перед подачей его в литьевой цилиндр, состоит из нагревательного цилиндра, стандартного генератора ТВЧ, электроды которого вмонтированы в стенки нагревательного цилиндра, пневматиче156670ского питателя для подачи расплавленного материала в литьевой цилиндр,На чертеже показан разрез предлагаемого устройства, где: 1 - цилиндр предварительного разогрева; 2 - электроды; 3 - пневматический питатель; 4 - литьевой цилиндр; 5 - плунжер, который служит для продавливания расплавленного материала в литьевой цилиндр; генератор высокой частоты на чертеже не показан.Для литьевых машин ЛМи ТПрекомендуется применять стандартный ламповый генератор, имеющий максимальную колебательную мощность 3 квт с частотой 20 мгц. Подача напряжения от высокочастотного генератора к электродам производится с помощью экранирования кабеля.Все части установки экранируют для устранения радиопомех. Напряжение к электродам подают автоматически после заполнения нагревательного цилиндра предпластикатора новой порцией материала и осуществления рабочего хода поршня литьевого цилиндра машины,Производительность литьевой машины ЛМ, оборудованной предложенным предпластикаторсм, увеличивается.в 3,5 - 4 раза.Предлагаемое устройство предпластикатора может быть использовано для расплава материалов типа полихлорвинила, поливинилиденхлорида, полиметилметакрилата, этрола и других диэлектриков, имеющих высокое значение диэлектрических характеристик, и материалов, склонных к деструкции, например, винипласта.Предмет изобретенияУстройство предпластикатора к литьевому автомату, состоящее из. нагревательной камеры, соединенной с литьевым цилиндром машины и с пневматическим или гидравлическим питателем, отличающееся тем, что, с целью повышения производительности оборудования и качества изготовляемых изделий, на внутренней поверхности камеры предпластикатора вмонтированы выносные электроды генератора высокой частоты.
СмотретьЗаявка
744506
МПК / Метки
МПК: B29C 45/46, B29C 45/74
Метки: 156670
Опубликовано: 01.01.1963
