Башмак шахтного подъемного сосуда
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

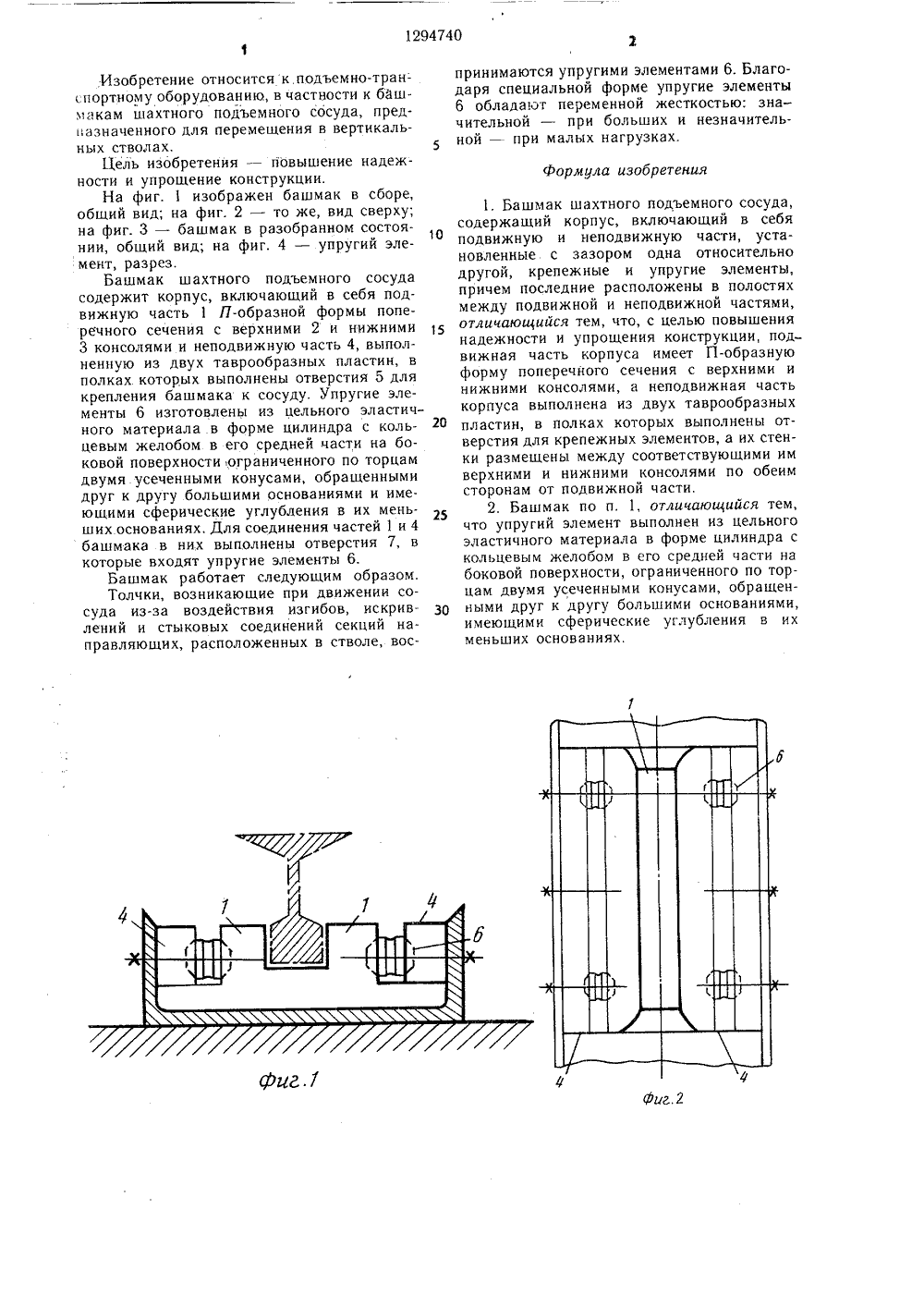

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУ БЛИН 6 В 7 Я(, 1 ИСАНИЕ ИЗОБРЕТЕНИВТОРСНОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(71) Карагандинский политехнический институт(54) БАШМАК ШАХТНОГО ПОДЪЕМНОГО СОСУДА(57) Изобретение относится к подъемнотранспортному оборудованию, в частности кбашмакам шахтного подъемного сосуда,Цель изобретения - повышение надежностии упрощение конструкции. Башмак содержиткорпус, включающий в себя подвижную часть 1 П-образной формы поперечного сечения с верхними 2 и нижними 3 консолями и неподвижную часть 4, состоящую из двух таврообразных пластин, в полках которых выполнены отверстия 5 для крепления башмака к сосуду. Упругие элементы 6 выполнены из цельного эластичного материала в форме цилиндра с кольцевым желобом в средней части на боковой поверхности, ограниченного двумя усеченными конусами, обращенными друг к другу большими основаниями и имеющими сферические углубления в их меньших основаниях. Толчки, возникающие при движении сосуда из-за воздействия изгибов, искривлений и стыковых соединений направляющих ствола, воспринимаются упругими элементами 6. 1 з.п, ф-лы, 4 ил.1294740 Формула изобретения Фиг. 2 Изобретение относится к подъемно-тран.портному оборудованию, в частности к башмакам шахтного подъемного сосуда, предназначенного для перемещения в вертикальных стволах.Дель изобретения - повышение надежности и упрощение конструкции,На фиг. 1 изображен башмак в сборе,общий вид; на фиг. 2 - то же, вид сверху;иа фиг. 3 - башмак в разобранном состоянии, общий вид; на фиг. 4 - упругий элемент, разрез,Башмак шахтного подъемного сосудасодержит корпус, включающий в себя подвижную часть 1 Л-образной формы поперечного сечения с верхними 2 и нижними3 консолями и неподвижную часть 4, выполненную из двух таврообразных пластин, вполках которых выполнены отверстия 5 длякрепления башмака к сосуду, Упругие элементы 6 изготовлены из цельного эластичного материала.в форме цилиндра с кольцевым желобом в его средней части на боковой поверхности ограниченного по торцамдвумя усеченными конусами, обращеннымидруг к другу большими основаниями и имеющими сферические углубления в их меньших основаниях. Для соединения частей 1 и 4башмака в них выполнены отверстия 7, вкоторые входят упругие элементы 6.Башмак работает следующим образом.Толчки, возникающие при движении сосуда из-за воздействия изгибов, искривлений и стыковых соединений секций направляющих, расположенных в стволе, воспринимаются упругими элементами 6. Благодаря специальной форме упругие элементы 6 обладают переменной жесткостью: значительной - при больших и незначительной - при малых нагрузках. 1, Башмак шахтного подъемного сосуда, содержащий корпус, включающий в себя подвижную и неподвижную части, установленные с зазором одна относительно другой, крепежные и упругие элементы, причем последние расположены в полостях между подвижной и неподвижной частями, отличающийся тем, что, с целью повышения надежности и упрощения конструкции, подвижная часть корпуса имеет П-образную форму поперечного сечения с верхними и нижними консолями, а неподвижная часть корпуса выполнена из двух таврообразных пластин, в полках которых выполнены отверстия для крепежных элементов, а их стенки размещены между соответствующими им верхними и нижними консолями по обеим сторонам от подвижной части.2. Башмак по п, 1, отличающийся тем, что упругий элемент выполнен из цельного эластичного материала в форме цилиндра с кольцевым желобом в его средней части на боковой поверхности, ограниченного по торцам двумя усеченными конусами, обращенными друг к другу большими основаниями, имеющими сферические углубления в их меньших основаниях.Редактор А. СабоЗаказ 443/22ВНИИПИ Государственно113035, МоПроизводственно.полигр Составитель Л. ЛапенкоТехред И. Верес КорректорТираж 721 Подписноего комитета СССР по делам изобретенийсква, Ж - 35, Раушская наб., д. 4/5афическое предприятие, г. ужгород, ул. П Решетн открытий ектная, 4
