Опорный башмак шагающего экскаватора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1328447
Авторы: Воздвиженский, Листровая
Текст

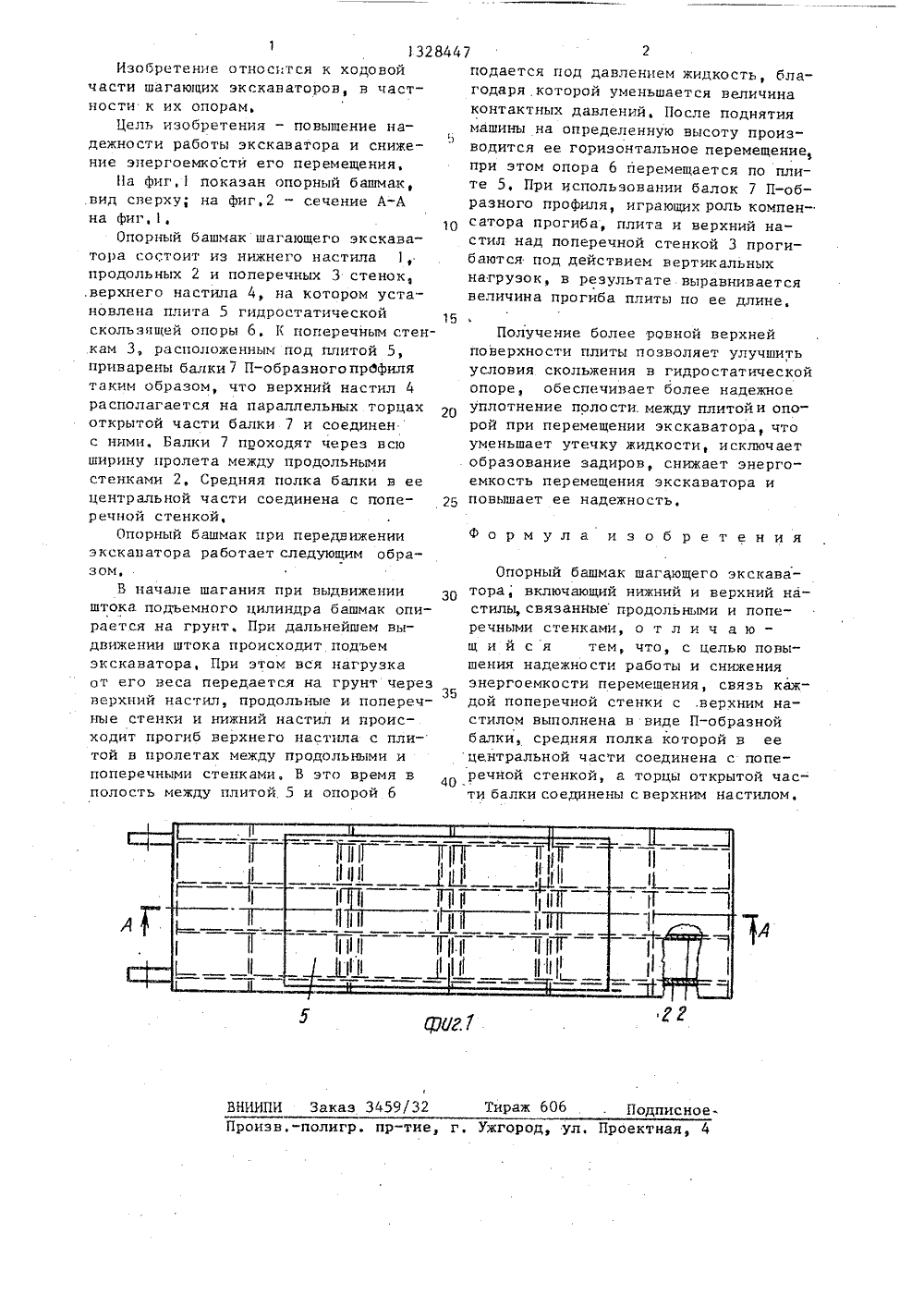

(19 СПУБЛИН 2 Р 9/О ОСУДАРСТВЕННЫй НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ р, - д г 11 р, С, Воздвиженский и И 9,34 (088.8)кое свидетельствокл, Е 02 Е 9/04,е свидетельствокл. Е 02 Р 9/04,Й БАШМАК ШАГА 1 ОЩЕГ СССР1972.ССР1982О.ЭКСКА к ходовов, повышаснижает осит аватоботы ровая(57) Изобретение очасти шагающих эксет надежность их р энергоемкость перемещения. Для этогосвязь каждой поперечной стенки 3 сверхним настилом 4 выполнена в видеП-образной балки 7, Средняя полкабалки 7 в ее центральной части соединена с поперечной стенкой 3. Торцыоткрытой части балки 7 соединены сверхним настилом, При наличии балок7 П-образного профиля, выполняющихроль компенсатора прогиба, плита 5и верхний настил 4 над поперечнойстенкой 3 прогибаются под действиемвертикальных нагрузок, что обеспечивает выравнивание величины прогибаплиты 5, Это, в свою очередь, позволяет улучшить условия скольжения вгидростатической опоре, 2 ил,1 1328Изобретение относится к ходовойчасти шагающих экскаваторов, в частности к их опорам,Цель изобретения - повышение надежности работы экскаватора и снижение энергоемкости его перемещения,На фиг,1 показан опорный башмак,вид сверху; на фиг,2 - сечение А-Ана фиг,1,Опорный башмак шагающего экскаватора состоит из нижнего настила 1,продольных 2 и поперечных 3 стенок,.верхнего настила 4, на котором установлена плита 5 гидростатическойскользящей опоры б, 1 поперечным стенкам 3, расположенным под плитой 5приварены балки 7 П-образногопрдфилятаким образом, что верхний настил 4располагается на параллельных торцахоткрытой части балки 7 и соединенс ними, Балки 7 проходят через всюширину пролета между продольнымистенками 2, Средняя полка балки в еецентральной части соединена с поперечной стенкой,Опорный башмак при передвиженииэкскаватора работает следующим образом,В начале шагания при выдвиженииштока подъемного цилиндра башмак опирается на грунт. При дальнейшем выдвижении штока происходит подъемэкскаватора, При этом вся нагрузкаот его веса передается на грунт черезверхний настил продольные и поперечные стенки и нижний настил и происходит прогиб верхнего настила с плитой в пролетах между продольными ипоперечными стенками, В это время вполость между плитой 5 и опорой 6 447 2подается под давлением жидкость, благодаря,которой уменьшается величинаконтактных давлений, После поднятиямашины на определенную высоту произ 5водится ее горизонтальное перемещение,при этом опора 6 перемещается по плите 5, При использовании балок 7 П-образного профиля, играющих роль компенсатора прогиба, плита и верхний настил над поперечной стенкой 3 прогибаются под действием вертикальныхнагрузок, в результате выравниваетсявеличина прогиба плиты по ее длине.15Получение более ровной верхнейповерхности плиты позволяет улучшитьусловия скольжения в гидростатическойопоре, обеспечивает более надежноеуплотнение полости. между плитойи опорой при перемещении экскаватора, чтоуменьшает утечку жидкости, исключаетобразование задиров, снижает энергоемкость перемещения экскаватора и25 повышает ее надежность,Формула изобретения Опорный башмак шагающего экскаватора; включающий нижний и верхний настилы, связанныепродольными и поперечными стенками, о т л и ч а ю - щ и й с я тем, что, с целью повышения надежности работы и снижения энергоемкости перемещения связь каждой поперечной стенки с .верхним настилом выполнена в виде П-образной балки, средняя полка которой в еецентральной части соединена с поперечной стенкой, а торцы открытой части балки соединены с верхним настилом,
СмотретьЗаявка
4017908, 07.02.1986
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "УРАЛМАШ"
ВОЗДВИЖЕНСКИЙ ПАВЕЛ СЕРГЕЕВИЧ, ЛИСТРОВАЯ ИРАИДА НИКОЛАЕВНА
МПК / Метки
МПК: E02F 9/04
Метки: башмак, опорный, шагающего, экскаватора
Опубликовано: 07.08.1987
Код ссылки
<a href="https://patents.su/2-1328447-opornyjj-bashmak-shagayushhego-ehkskavatora.html" target="_blank" rel="follow" title="База патентов СССР">Опорный башмак шагающего экскаватора</a>
