Номер патента: 1567075

Опубликовано: 20.02.1995

Авторы: Богуславский, Кривицкий, Ртищев

МПК: H03K 3/53

Метки: высоковольтных, генератор, импульсов

ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ, содержащий источник питания, накопитель энергии, состоящий из двух звеньев искусственной формирующей линии лестничного типа, в которых индуктивный элемент разделен на два равных, включенных в прямой и обратный токопровод, также управляемый коммутатор и нагрузку, отличающийся тем, что, с целью расширения области применения и оптимизации передачи энергии в нелинейную нагрузку за счет регулирования формы выходного импульса, в него введен блок управления с элементом задержки, а также два дополнительных управляемых коммутатора и индуктивный элемент, который соединен с первым дополнительным коммутатором и встречно включен к индуктивному элементу прямого токопровода первого звена, при этом анод первого...

Номер патента: 1835346

Опубликовано: 23.08.1993

Авторы: Арустамов, Лянгер, Ртищев

МПК: B28B 21/30

Метки: линия, технологическая, трубчатых, центрифугированных

...5 расположенпост термовлажностной обработки 7, выполненный в виде щелевой камеры 16 с эластичной шторой 17 и наклонныминаправляющими 18 для форм 2. К выхода 5щелевой камеры 16 находится пост распалубки 8,Технологическая линия изготовленияцентрифугированных трубчатых изделийработает следующим образом. 10Собранная форма 2 с арматурным каркасом устанавливается на пост загрузки 1бетонной смеси,Приемный бункер 9 с распределителем10 перемещают по направлению к посту загрузки 1 бетонной смеси и распределитель10 входит внутрь формы 2. Подают бетонную смесь в приемный бункер 9 и черезраспределитель 10 заполняют равномернобетонной смесью пространство между стенками формы 2 и распределителем 10, Послезагрузки бетонной смеси в форму 2...

Номер патента: 1072497

Опубликовано: 07.07.1993

Авторы: Андриенко, Беликов, Боровский, Грибов, Дудник, Коваль, Масалева, Мяльница, Натапова, Писарев, Розанов, Романов, Ртищев, Сизов, Чивиксин, Чирков, Шопов

МПК: C22C 19/05

Метки: жаропрочный, никеля, основе, сплав

...Примеси:Кремний 0,01-0,5Марганец 0,01-05Сплав отличается от известного дополнительным введением иттрия и лантана, иным .соотношением других эле" ментов, и, в частности, более низким содержанием кобальта и хрома, отличными пределами легирования титаном, алюминия при более высоком соотношении содержаний титана и алюминия, а также отсутствием церия.Введение иттрия в количестве 0,03- 0,05 Ж и лантана в количестве 0,005- О,021 при уменьшении содержания молибдена (не более 1,25) позволяют повысить высокотемпературную коррозионную стойкость при 800-950 С.Уменьшение числа границ зерен, характерное для направленно кристаллизованных структур, требует ограничения содержания элементов, сегрегируюцих по границам зерен, Понижение возможности...

Номер патента: 1823816

Опубликовано: 23.06.1993

Авторы: Арустамов, Лянгер, Ртищев

МПК: B28B 21/34

Метки: бетонных, смесей, трубчатых

...и отпуска арматуры, в котором установлены уплотнения 14, В вершинном оголовке 6 для напряжения и отпуска ар- Оф матуры имеется фиксатор 15, на который ЬЭ опирается в рабочем положении пустотооб- Од разователь 8. ООВ, форме 3 установлен арматурный кар- в кас с продольной арматурой 16, закрепленной на оголовках 5 и 6.На основании 2 расположено поддерживающее устройство 17 для пустотообразователя 8.Способ осуществляется следующим образом.Укладывают арматурный каркас с продольной арматурой 16 в форму 3. После этого закрывают форму 3, а самоходный бетоноукладчик с бетононасосом 7 передвигают к собранной форме 3, пропуская пустотообразователь 8 через отверстиеомлевого оголовка 5, до опирания конца пустотообрязователя 8 на фиксатор 15...

Номер патента: 1802796

Опубликовано: 15.03.1993

Авторы: Арустамов, Лянгер, Ртищев

МПК: B28B 21/30, B28B 5/04

Метки: железобетонных, линия, опор, технологическая, центрифугированных

...на осях 12попарно. Радиус и риводн ых роликов 11 эквидистантен радиусу окружности, по которой расположены ребра 13 формы 2. 30За устройством для перемещения 3форм 2 от поста для сборки 1 к посту центрифугирования 4 установлена центрифуга 5поста центрифугирования 4. За постом центрифугирования 4 расположено устройство 35для перемещения 6 формы 2 от центрифуги5 к камере тепловой обработки 7, выполненное в виде дополнительного приводногорольганга 14. Дополнительный приводнойрольганг 1 выполнен аналогично приводному рольгангу 10 и снабжен механизмом перегрузки 8, Механизм перегрузки 8 имеетподьемно-опускные ролики 15, выполненные аналогично приводным роликам 11 иустановленные попарно для возмокности 45беспрепятственного прохождения...

Номер патента: 1795341

Опубликовано: 15.02.1993

Авторы: Васильев, Караваев, Ртищев

МПК: G01N 3/08

Метки: бетона, испытания, образца

...на них измерительных приборов. Однако даже осуществление этой трудоемкости и длительной операции не предотвращает неравномерности распределения усилий в стержнях кондуктора на последующих этапах нагружения системы "образец+ кондуктор", приводящей к снижению точности Эксперимента.Другим недостатком этой конструкции устройства для испытания образцов является необходимость использования высоко- чувствительных датчиков для измерения деформаций стержней кондуктора, При диаметре стержней кондуктора, соответствунщем требуемому соотношению жесткости образца и кондуктора, относительные деформации металла стержней сравнительно невелики и их измерение обычной аппаратрой например, с точностью до 1,10 отн,ед.) приведет к недостаточной точности...

Номер патента: 1778079

Опубликовано: 30.11.1992

Автор: Ртищев

МПК: C02F 1/48, G05D 27/00

Метки: воды, обеззараживания, разрядами, электрическими

...разрядами, где обозначены; 1 - емкостной накопитель энергии,2 - формирующий коммутатор, 3 - разрядный промежуток, 4 - камера обработки воды, 5 - дополнительно введенный конденсатор. Камера обработки Количество разрядных промежутков (в общем случае и) выбирается из заданных производительности, ресурсе работы устройства и степени зараженности воды. Все и-разрядных промежутка 3 соединены между собой последовательно и включены между электродом формирующего разрядника и заземленным полюсом емкостного накопителя. Дополнительно введенные конденсаторы подключаются между точками последовательно соединенных разрядных промежутков и заземленным полюсом емкостного накопителя, При этом величина емкости Со основного накопителя 1 значительно больше...

Номер патента: 1754462

Опубликовано: 15.08.1992

Авторы: Арустамов, Лянгер, Ртищев

МПК: B28B 21/80

Метки: бетонных, смесей, форма, центрифугированных

...изобретения - обеспечение возможности использования формы в конвейерных линиях,Конструкция формы позволяет перемещать ее с поста на пост технологическойлинии по конвейеру и сократить время наизготовление центрифугированных бетонных изделий.Поставленная цель достигается тем, чторебра жесткости расположены по окружности под углом 30 - 55 друг к другу, при этомотношение расстояния между свободнымиконцами диаметрально расположенных ре-бер и диаметром бандажа составляет 1;0051,03,На фиг. 1 изображен общий вид формы;на фиг, 2 - сечение А - А на фиг. 1; на фиг, 3- узел 1 на фиг. 1.Форма состоит из двух полуформ 1, соединенных между собой крепежными элементами 2 и бандажами 3. По концам формы прикреплены фланцы 4 и 5. По длине полуформ 1 и...

Номер патента: 1735019

Опубликовано: 23.05.1992

Авторы: Власов, Лянгер, Одорский, Ртищев

МПК: B28B 21/30

Метки: бетонных, вращения, предохранительное, смесей, тел, формования, центрифуги

...8 вращения, оборудованным тормозом (не показан), Внутри трубчатого вала 7 коаксиально монтирован торсионный вал 9, один конец которого жестко соединен с приводом поворота трубчатого вала 7, а с другой неподвижно прикреплен к основанию. Поворотная часть кожуха из П-образных рам 1 и шумозащитных щитов 2 посредством ребер 10 жестко соединена с трубчатым валом 7. Шумозащитные щиты выполняются из стальных листов, которые изнутри могут быть покрыты звукоизоляционным материалом, По длине кожух может быть собран из отдельных секций, длина которых кратна расстоянию между бандажами формы,Установка формы 4 на катки 3 центрифуги осуществляется при поднятом шумозащитном кожухе, Включением привода 8 осуществляется поворот трубчатого вала 7 итем...

Номер патента: 1719451

Опубликовано: 15.03.1992

Авторы: Анисимова, Афанасьев, Голеньшина, Замешаев, Кац, Корякин, Котов, Лубенец, Немайзер, Пономарев, Ртищев, Темиров, Титовец

МПК: C22C 19/05

Метки: никеля, основе, сплав

...природного газа (1.6- 1,8) 10 г/см . 2 табл. еашй к критической степени дисперсности. При ,0 отношении Т 1:А менее 1,05 уменьшается коррозионная стойкость литейного сплава вследствие уменьшения сдерживающего влияния титана на образование сульфидов.вашй При отношении более 1,40 уменьшается жаропрочность вследствие увеличения параметра решетки у-фазы. аеааЪП р и м е р, Образцы предлагаемого и известного сплавов были получены методом направленной кристаллизации на вакуумной плавильно-заливочной установке ПНП1719451 20 Таблица ее, нас,г,рывине коипонентов а с плае Углерой Бор От искреннесаеерианнлтитана к аиннию Атаниний Ниобий рон Кобальт Оран Титан 1,05 0,005 0,015 0,00 0,01 3,9 0,74,5 1,г 35 10 001 6,2 4,1 В,о 5,г 7 В 4,9 6,2 49...

Номер патента: 1707743

Опубликовано: 23.01.1992

Автор: Ртищев

МПК: H03K 5/01, H03K 5/153

Метки: воспроизведения, импульсов, прямоугольных

...на шине 10 ".Пди 1 с р одном из установленных предепо.-,;о появляется сигнал на одном из выходов деши Ьрирующего блока 5, на д;пс;.нит. пьном выходе сигнал в этом случе отсу-с вует Далее сигнал поступает через элемент ИЛИ 6 (фиг.2 г) на вход установки триггера-"защелки" 7, перебрасывая его в единичное состояние и формируя передний фронт воспроизводимого ил 1 пульса нэ шине 8, При этом ерез элемент ИЛИ 9 подтверждается высокий потенциал нэ входе сброса счетчика 4, открывает" я элемент И 2 и подтверждается по че-вергогл входу закрытие элемента И 3. Через время т 1 после окончания импульса на шине 10 на вь.ходе формирователя 14 , пвп ет-я и 1 пульс. который однако не и; опут.а. сэ на вьход элемента И 15, закпытсгс пс пе",.вогану входу...

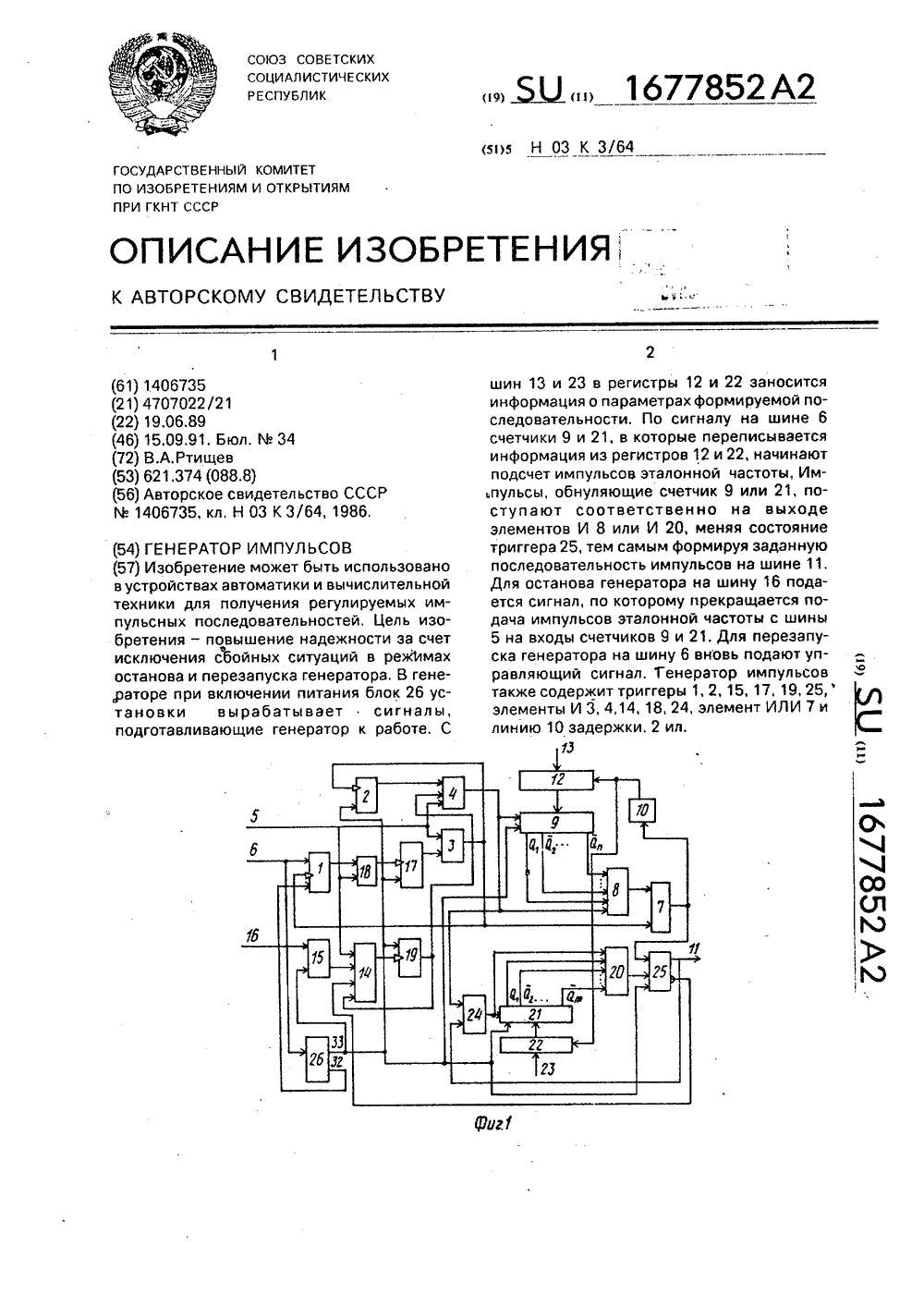

Номер патента: 1677852

Опубликовано: 15.09.1991

Автор: Ртищев

МПК: H03K 3/64

Метки: генератор, импульсов

...импульса эталонной частоты, что может привести к сбою в работе генератора, Следующий импульс эталонной частоты проходит на выход первого элемента И 3, 1677852проходит через элемент ИЛИ 7 на первый вход шестого триггера 25, устанавливая его в "1" и формируя тем самым передний фронт выходного импульса по шине.11, Кроме того, импульс с выхода элемента ИЛИ 7 проходит на вход линии 10 задержки, где задерживаетсяна время, равное тз, С выхода линии 10 задержки импульс поступает на входы считывания регистров 12 и 22, Из первого регистра 12 в первый счетчик 9 заносится код чилса Й, а из второго регистра 22 во второй счетчик 21 - код числа М, Первый прошедший через первый элемент И 3 импульс эталонной частоты поступает также на счетные входы...

Номер патента: 1607075

Опубликовано: 15.11.1990

Авторы: Богуславский, Кривицкий, Ртищев

МПК: H03K 3/53

Метки: генератор, импульсов

...2.1, токопроводом 3,1, нагрузкой 4, вторым токопроводом 3.2. Второйразрядный контур образован последовательно включенными в замкнутую цепь емкостным накопителем 1,2, коммутатором 2.2,третьим токопроводом 3.3, индуктивно связан ным с токопроводом 3,2. Токопроводы 3.1 -3.3 выполнены соответственно в виде среднего внешнего и центральйого токопроводовтриаксиального кабеля. В первый разрядный контур включен датчик 5 тока, выходкоторого через блоки 6, 7 задержки и поджига подключен к управляющему электроду коммутатора 2.2,Генератор импульсов тока работает следующим образом,Заряжаются емкостные накопители .1,.2. После срабатывания коммутатора 2.1и пробоя нагрузки 4 в первом разрядномконтуре, образованном накопителем 1.1, коммутатором 2,1,...

Номер патента: 1582166

Опубликовано: 30.07.1990

Авторы: Борисов, Душкин, Кузнецов, Ртищев

МПК: G02B 5/32, G03H 1/04

Метки: голографических, дифракционных, решеток, экспонирования

...активном элементе.Например, двумерный брэгговский ультразвуковой детектор (70 в 70 выходных прос транственных положений луча) на монокристалле парателлурита ТеО Д, В дефлекторе и пользуется кубик монокристалла ТеО со сторон:й 10 мм входная апертура световоУго пучка 55 мм . Поперечные акустические волны в двух взаимно перпендикулярных направлениях возбуждаются двумя преобразователями из ниобата лития, для возбуждения которых используются два генератора строчной и кадровой разверток. Раз- . вертка оптического луча осуществляется изменением задающей частоты ультразвукового преобразователя от 19 до 32 мГц (со средней частотой 24 мГц). Конкретные направлечия луча выбираются подачей или отключением импульса, который модулирует по...

Номер патента: 1558974

Опубликовано: 23.04.1990

Авторы: Иваненко, Колинчук, Ртищев, Шах

МПК: C12G 1/02

Метки: извлечения, пресс, растительного, сока, сырья

...сжатия сырья, Получаемый сок через нерфорированцые наклонные стенки 3 и перфорированные прессующие элементы 6 стекает н сокосборник 7, Поворотные пер-. Форированные прессующие элементы 6 приводятся в колебательное движение . от гидроцилиндрон, в которые поступа. ет жидкость от гидронасоса. Частично отжатая. масса, находящаяся н рабочем пространстве пресса, опускается и попадает н витки транспортирующих шнеков 5 и 9 цо всей их длине. Это достигается тем, что объем каждого последующего нитка шнека больше объема предыдущего, Такое выполнение транспортирующего шнека позволяет це только не наращивать давления в транспортируемой массе, но и захватывать новые порции массы каждым последующим витком без перетирания сырья, что обеспечивает...

Номер патента: 1524108

Опубликовано: 23.11.1989

Авторы: Арш, Вакорин, Кондуков, Матвеева, Ртищев

МПК: H01J 13/06, H01J 13/34

Метки: игнитронный, разрядник

...в два раза, в частности с 10 дос 20 кА/мкс по сравнению с известным техническим решением. При этом на достижение цели изобретения влияют форма и материал экрана, а также соотношение между размерами экрана и поджигателя, а именно, соотношение между внутренним диаметром экрана и диаметром цилиндра поджигателя и соотношение между расстоянием от торца экрана до поверхности ртутного катода и высокого уровня ртути в разряднике. Соотношения между диаметрами экрана и цилиндром поджигателя, а также между расстоянием от торца экрана до поверхности катода и высотой уровня ртути определены экспериментально и составляют соответственно 12-1,4 и 0,4-0,6.На чертеже показан предлагаемый игнитронный разрядник. 25Игнитронный разрядник содержит корпус 1 из...

Номер патента: 1511849

Опубликовано: 30.09.1989

Автор: Ртищев

МПК: H03K 3/64, H03K 5/02

Метки: воспроизведения, импульсов, прямоугольных

...блока 5, Далее он поступает через элемент ИЛИ 6 (фиг, Зг) на вход установки триггера 7 "Защелка", перебрасывая его в единичное. состояние и формируя передний Фронт воспроизводимого им-. - пульса на шине 8, При этом через элемент ИЛИ 9 подтверждается высокий по" тенциал на входе сброса счетчика. 4. Кроме того, открывается элемент И 2 и подтверждается по четвертому входу закрытие элемента И 3. Если до окончания формирования воспроизводимого импульса на шине 10 появляются импульсы помех, то, так как элемент И 3 закрыт по четвертому входу низким потенциалом с инверсного выхода триггера 7 "Защвлка", сбоя в р:боте счетчика 4 и всего устройства не происходит, Импульсы помех с шины 10, поступая на вход рарешеаия дешиф;. рирующего...

Номер патента: 1477477

Опубликовано: 07.05.1989

Авторы: Вакорин, Романов, Ртищев, Чекалов

МПК: B03C 3/68

Метки: питания, электрофильтра

...коронный разряд междуэлектродами 7 и 8 электрофильтра.При пробое между электродами 7 и 8электрофильтра конденсатор 3 перезаряжается через канал пробоя между электродами 7 и 8 электрофильтра,. но когда потенциал на диоде 9 изменится до величины, переводящей его в проводящее состояние, он открывается и зашунтирует последовательно соединенные реактор 6 и электроды 7 и 8 электрофильтра, Дальнейший процесс протекания первой полуволны тока и перезарядка конденсатора 3 ие зависит от нелинейных параметров канала пробоя промежутка между электродами 7 и 8 электрофильтра, За время, в течение которого диод 9 находится в проводящем состоянии, канал пробоя в промежутке между электродами 7 и 8 деионизнруется и восстанавливает свою. электрическую...

Номер патента: 1465990

Опубликовано: 15.03.1989

Авторы: Крижановский, Кузьмичев, Лапшин, Ртищев, Шендаков

МПК: H03K 17/52

Метки: коммутации

...3 тока с магнитным управлением. Ток разряда выбирают на уровне(1-3) 1 д,1, при котором еще поддерживается устойчивый разряд в прерывателе 3 тока и незначительно разряжается емкостный накопитель 1. В этотпериод анодное напряжение на преры90 ния между резисторами 4 и 5, В случае применения цепи из дополнительного резистора 8 и конденсатора 9последняя разряжается аналогичнымобразом. Таким образом, к моментусоздания в прерывателе магнитногополя с индукцией возбуждения разрядана анод снова подают напряжениеУ ( 6 кВ,Разряд емкости анодной цепи прерывателя 3 может вызвать переходразрядника 11 в режим непрерывногогорения и к его повторному включению,что нарушит режим работы устройства,Для исключения этого скорость разряда емкости анодной...

Номер патента: 1039235

Опубликовано: 07.11.1988

Авторы: Анисимова, Баженов, Голеньшина, Долбенко, Замошникова, Кац, Кринский, Круглов, Лубенец, Масалева, Мясникова, Розанов, Ртищев, Трусов, Чивиксин, Эндзелин

МПК: C22C 19/05

Метки: никеля, основе, сплав

...в иголь 1 чатую когерентную твердому раствору -фазу. Это увеличивает термодинамическую и кинематическию стабильность1упрочняющей 11 -фазы в контакте с матрицей при высокой температуре,приводя тем самым к увеличению жаропрочности сплава при длительных сроках эксплуатации.Содержание алюминия до 3,4 мас.%. не обеспечивает необходимой жаропрочности, а свыше 5,0 . вызывает охрупчиванне сплава.Легирование титаном должно быть не ниже З . для получения-Фазы типа Б (А 1, Тх), более прочной чем, Ю 1 А 1, и не вьппе 4,4 для того, чтобы избежать появления "фазы (Нд Т). Кроме того, указанное количество титана (3,0-44 Х) при соотношении ТЦА 1 = 0,9-1,1 является благоприятным с тбчки зрения сохранения высокой коррозионной стойкости сплава....

Номер патента: 1411941

Опубликовано: 23.07.1988

Автор: Ртищев

МПК: H03K 5/01

Метки: воспроизведения, импульсов, прямоугольных

...задержки. Если длительность входного импульса на шине 13 находится н одном из установленных пределов, то появляется сигнал на одном из выходов дешифрирующего блока 5. Далее он поступает через элемент ИЛИ 11 (фиг. 2 д) на первый вход элемента И 8, разрешая его работу, Через время фГ импульс с выхода элемента 7 задержки (фиг. 2 г) поступает на вход сброса счетчика 9 и че-рез элемент И 8 (фиг. 2 е) - на вход разрешения записи счетчика 10, в который записывается код с разрядных выходов счетчика 9. На выходе заема счетчика 10 и на выходной шине 32.по,является положительный сигнал, открывается элемент И 2 н закрывается эле-, мент И 4. На выходной шине 12 начинается воспроизведение выходного им- .: пульса. Если до окончания формирования...

Номер патента: 1411266

Опубликовано: 23.07.1988

Авторы: Астраханцев, Извеков, Колобков, Лыжатов, Ртищев

МПК: B66C 23/68

Метки: грузоподъемного, стрела, телескопическая, устройства

...секции 1 защелка 4 40занимает положение, показанное нафиг.2, причем пружина 7 поджимает ограничитель 12 вала 5 к неподвижномуштифту 19,. создавая тем самым максимальный эксцентриситет е в направлении силы Г, а пружина 13 удерживаетзащелку 4 в нижнем положении и прижимает штифт 16 защелки 4 к нижней полке 18. В момент перехода защелки 4через упоры 3 последние отклоняютподпружиненный толкатель 10, а он, всвою очередь, - собачку 9 и затемподпружиненную защелку 4, свободновращающуюся на валу 5. После выдвижения секции 1 на нужную высоту ее останавливают и опускают до постановкизащелки 4 на упор 3, при этом вал 5под действием крутящего момента, созданного силой Р (масса секции) и эксцентриситетом е, повернется по часовой стрелке...

Номер патента: 1377920

Опубликовано: 28.02.1988

Авторы: Жуковский, Ртищев

МПК: G21B 1/00

Метки: плазме, температуры, электронов

...принимается под углом 0 = 45О = О,74 рад с отрезка лазерно.го луча длиной 1 = О см. В этом случае сечение рассеяния в электронную компоненту спектра равно 6 Е8 10 смг, а ширина спектра рас-г 50 сеянного излучения - Д 1=10 Е300 ГТц. Телесный угол Й = ь (Ь 6) выбирают из условия Ь 0 4 0,39, т.е. Ь 90,05 рад и Я =8 1 О ср. При расзсматриваемых параметрах эксперимента спектральная плотность мощности рассеянного излучения равнаР Е О, пр 1 Я . -8Эта величина должна быть больше шумов детектора, т.е. Рз/ЬГ - МЕР.В инфракрасном диапазоне характерной величиной МЕР охлаждаемых полупроводниковых детекторов является =4 1 0 Вт/Гц в полосе приема О Г = - = 1 О Гц.Отношение сигнал - шум на выходе анализатора частот, определяющего надежность и...

Номер патента: 1353856

Опубликовано: 23.11.1987

Авторы: Гребенкина, Пономарева, Проскурякова, Ртищев, Студзинский

МПК: D06L 3/12

Метки: отбеливания, состав, текстильных, хлопчатобумажных

...составом для отбеливания 30 мин при 60-70 С, промывают и сушат при комнатной температуре.Светостойкость оптических отбеливателей ( устойчивость белизны к све ту )определяют по изменению интенсивности флуоресценции после облучения образцов при 25 ф С на установке УИС 1В качестве количественной оценки использовано соотношение Е /К , где тО1) Ов К и К - соответственно константы3скорости фотодеструкции оптического отбеливателя на ткани, отбеленной составом, не содержащим натриевой со ли 2-антраценсульфокислоты и содержащим натриевую соль 2-антраценсульфо- . кислоты.В табл. 1 приведены конкретные составы, а также данные по эффекту повышения светостойкости оптических отбеливателей. В табл. 2 даны данные по светостойкости эффекта...

Номер патента: 1291922

Опубликовано: 23.02.1987

Автор: Ртищев

МПК: G04C 3/00

Метки: вторичных, показаний, фиксации, часов, электронных

...16 и 19 блока 9;и - копичество временных им 1пульсов, поступивших нашину 1 до фиксации показаний вторичных электронныхчасов с начала их работы;Т - период следования временных импульсов на шине 1( с; 0,1 с;0,01 си т.п.),Устройство работает следующим образом.Перед началом работы на шину 11 подается импульс, обнуляющий триггер 8, блок 9 индикации и счетчик 1 О, Элемент И 2 открыт по входу высоким потенциапом с инверсного выхода триггера 8, низким потенциалом с прямого выхода которого закрыт элемент И 3. На шиче 6 - низкий потенциал, закрывающий элемент И 5, На выходе переноса счетчика 10 - также низкий потенциал. В режиме обычной индикации времени секундные импульсы проходят на ф выход элемента И 2 и поступают на счетный вход...

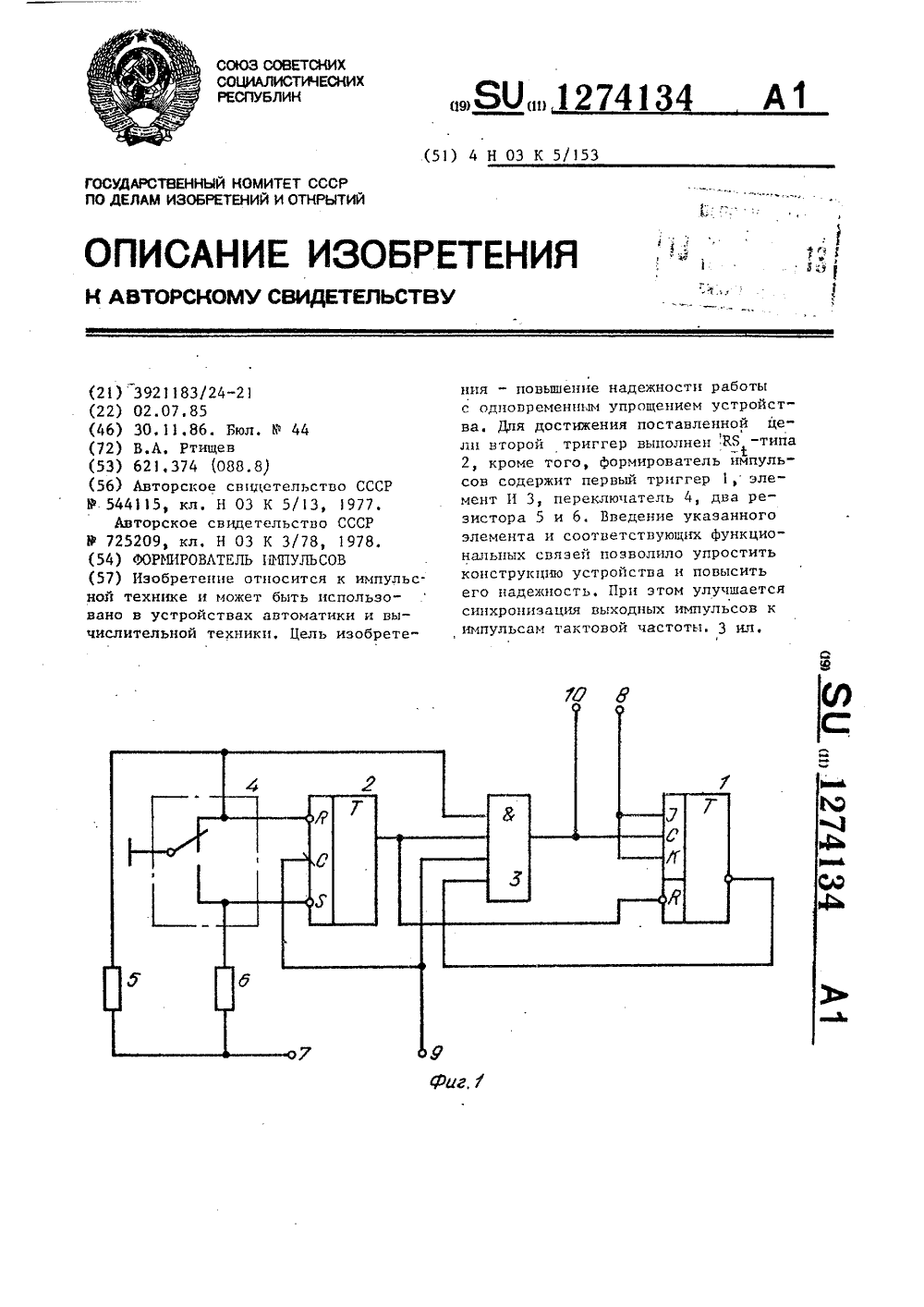

Номер патента: 1274134

Опубликовано: 30.11.1986

Автор: Ртищев

МПК: H03K 5/153

Метки: импульсов, формирователь

...и замыкании раэмыкающего кон"такта по заднему фронту ближайшеготактового импульса срабатывает триггер 2, снимая сигнал обнуления с Квхода триггера 1 и разрешая работуэлемента И 3, Следующий тактовый импульс поступает с выхода элементаИ 3 (фиг, 2 д) на шину 1 О устройстваи одновременно на С-вход триггера 1,устанавливая его по заднему фронтув единичное состояние. Низкий потенциал с инверсного выхода триггера1 закрывает по первому входу элемент И 3, запрещая прохождение тактовых импульсов на шину 9 устройства.При размыкании размыкающего контакта и замыкании замыкающего контактапо заднему фронту ближайшего тактового импуЛьса формирователь возвращается в исходное состояние.Если необходимо получить на шине10 формирователя серию импульсов,то...

Номер патента: 1274026

Опубликовано: 30.11.1986

Авторы: Дрозд, Крижановский, Кузьмичев, Лапшин, Ртищев, Худякова, Шендаков

МПК: H01J 17/40

Метки: вакуумно-дуговой, прерыватель

...того, чтовнутри оболочки поддерживается высокий вакуум, поэтому разлет частиц пара от поверхности катода происходит по прямым линиям,Так как осаждение продуктов эрозии катода на аноде нежелательно,угоп д, выбирают таким, чтобы уголпадения частиц пара на поверхностьанода относительно нормали к поверхности был больше нуля, поскольку с увеличением угла падения возрастает коэффициент отражения паровыхчастиц от поверхности анода, Нафиг, 1 представлена конструкция прерывателя, у которого угол Ы между 1 О осью и образующими поверхностями витков катушки 4 составляет около 90.На фиг, 2 представлена система электродов прерывателя тока, у которойугол о между осью и образующими нао15 много меньше 90 . Соответственно, впервом случае угол падения...

Номер патента: 1261026

Опубликовано: 30.09.1986

Авторы: Дрозд, Крижановский, Кузьмичев, Лапшин, Ртищев, Шендаков

МПК: H01J 17/40

Метки: газоразрядным, коммутирующим, прибором

...2 питания через балластный ре 15 зистор 3 и к нагрузке 4 через разрядный промежуток газоразря диого коммутирующего прибора 5 с катушкой 6 управления и схемой управления, содержащей задающий генератор 7, выход которого соеди нен с входами запуска генераторов 8 и 9 импульсов токов зажигания и поддерживания разряда, выходы которых подключены к катушке 6 управления.При приложении напряжения от накопителя 1 энергии через нагрузку 4 к электро 25 дам коммутирующего прибора 5 разряд в нем возникает тогда, когда в межэлектродном промежутке будет создано магнитное поле с напряженностьюН -о 4 Х 10-бгде Н - напряженность поля зажиганияразряда, А/м;Ъ - коммутируемое напряжение, В;- коэффициент пропорциональностизависящий от давления и рода 35 газа и...

Номер патента: 1257813

Опубликовано: 15.09.1986

Авторы: Жарков, Ртищев

МПК: H03K 3/64

Метки: импульсов, формирователь

...9;- время задержки импульсов 40элементом 3;Т - период следования тактовыхимпульсов,При совпадении кода на выходах счетчика 2 с кодом дешифратора 8 на 45 его выходе Формируется высокий потенциал. Ближайший импульс с выхода элемента 3 задержки поступает на выход элемента И 6, обнуляя счетчик 2 и триггер 10, низкий потенциал с 50 прямого выхода которого, запрещает работу дешифратора 8, а высокий потенциал с инверсного выхода триггера 10 разрешает работу дешифратора 9 и одновременно формирует низкий потенциал на выходе элемента ИЛИ-НЕ 13. Формирование импульса закончено, начинается Формирование паузы. 4Счетчик 2 считает импульсы от нуля до числа, соответствующего коду дешифратора 9. После этого на выходе дешифратора 9 формируется высокий...

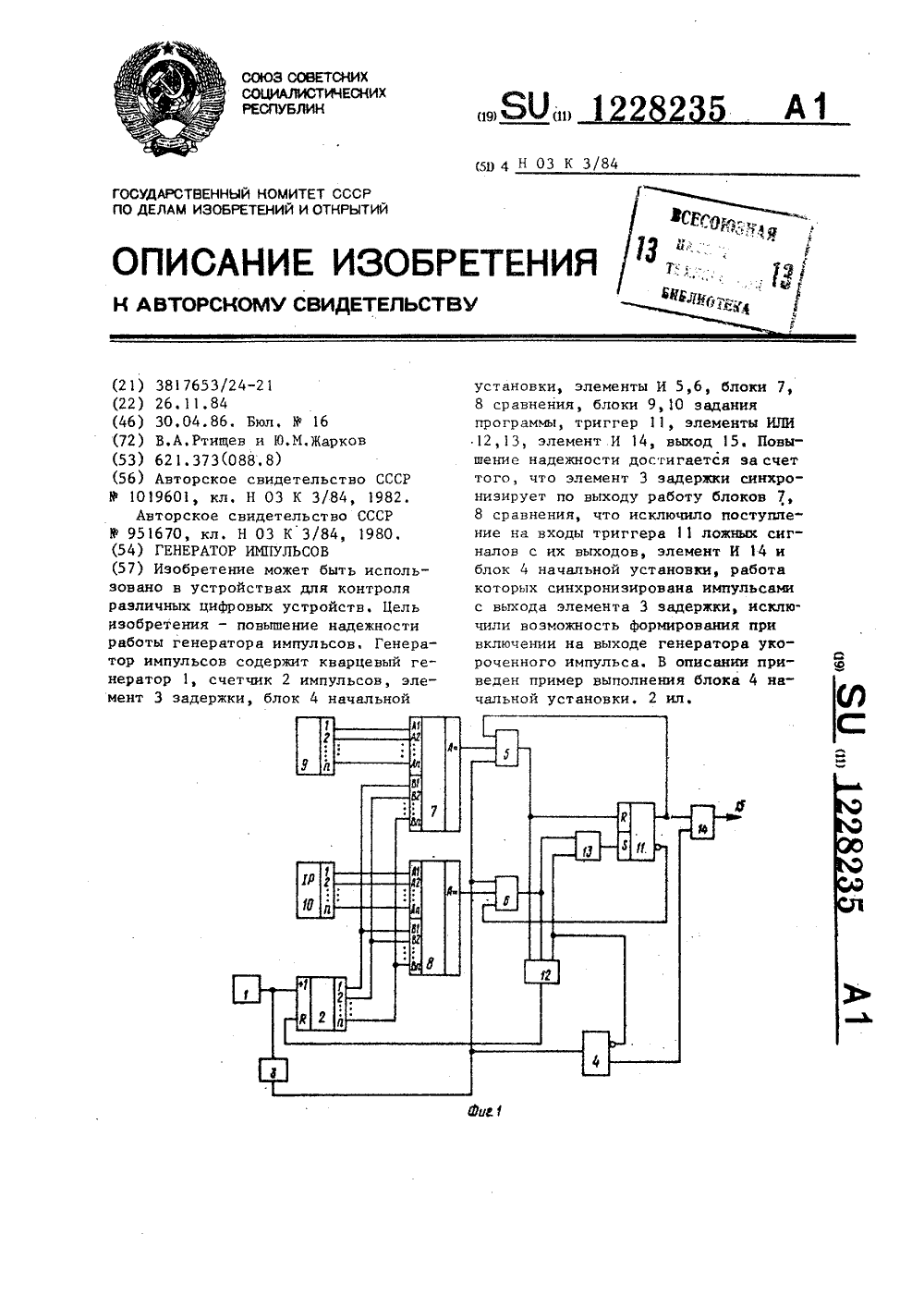

Номер патента: 1228235

Опубликовано: 30.04.1986

Авторы: Жарков, Ртищев

МПК: H03K 3/84

Метки: генератор, импульсов

...с инверсного выхода тригге Ра 11При заряде конденсатора 19 до величины, достаточной для срабатываниятриггера Шмитта 20, с входа К триггера 22 снимается обнуляющий сигнал, 20 на вход К подается низкий потенциал,а на вход 1 через инвертор 21 - высокий.Ближайший импульс, поступающий свыхода кварцевого генератора 1 через д элемент 3 задержки по переднему фронту устанавливает триггер 22, включенный по схеме триггера защелки в единичное состояние. Низкий потенциал синверсного выхода блока 4 разрешает ЗО работу счетчика 2 и переводит триггер 1 в режим хранения информации.Высокий потенциал с прямого выходаблока 4 открывает элемент И 14, наего выходе появляется высокий потенциал - на выходе 15 генератора начинается Формирование первого...
