Опора линии электропередачи

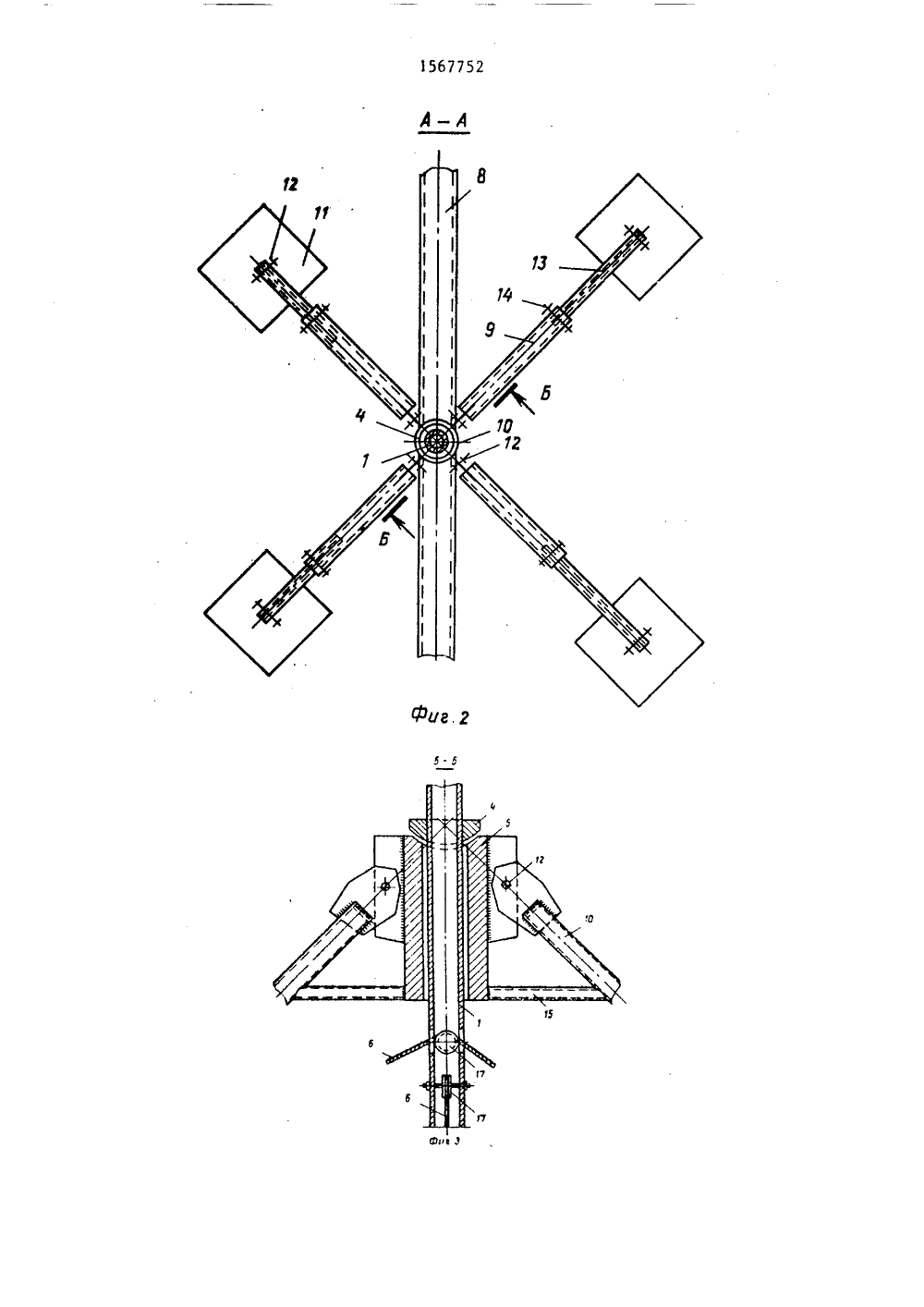

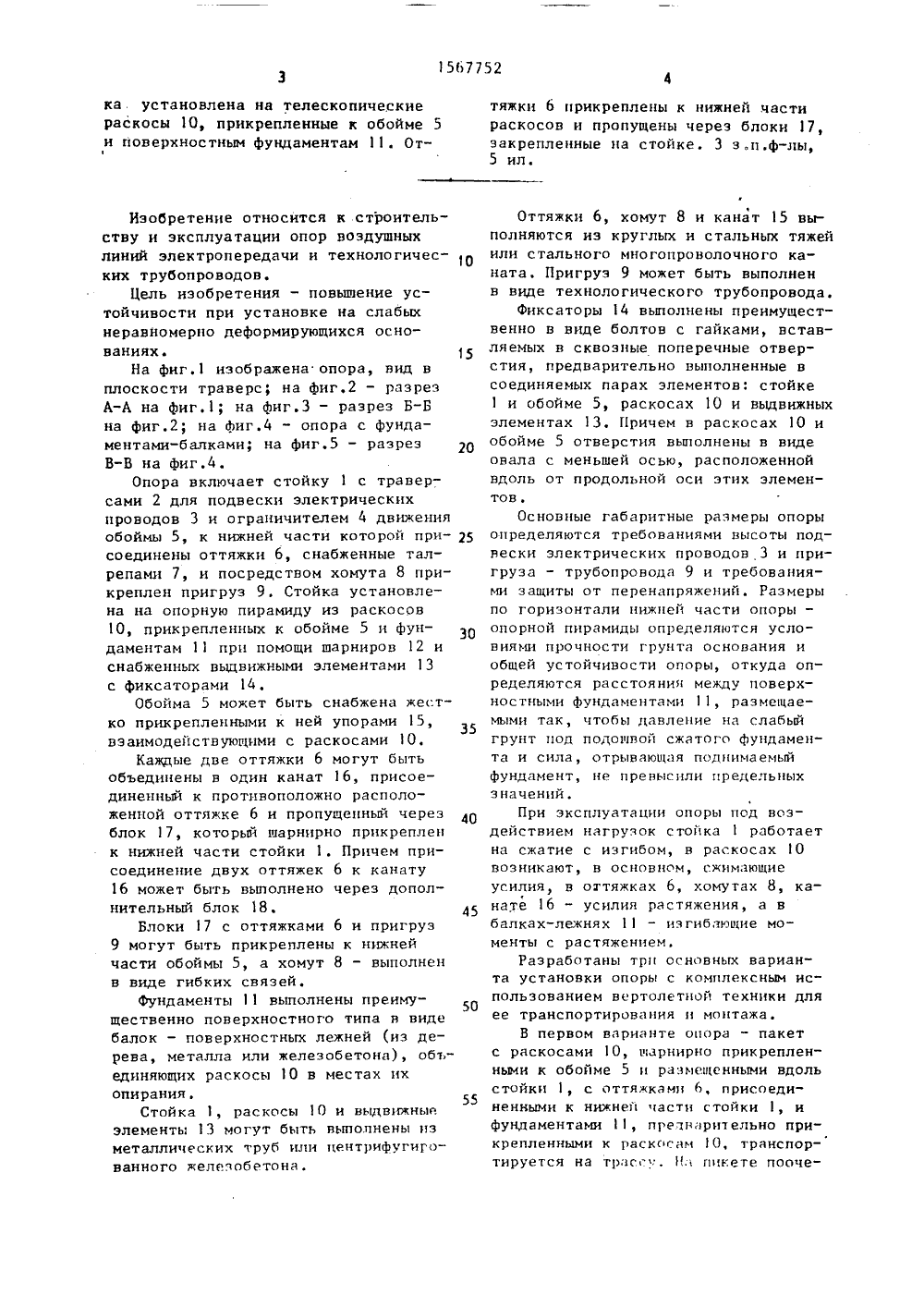

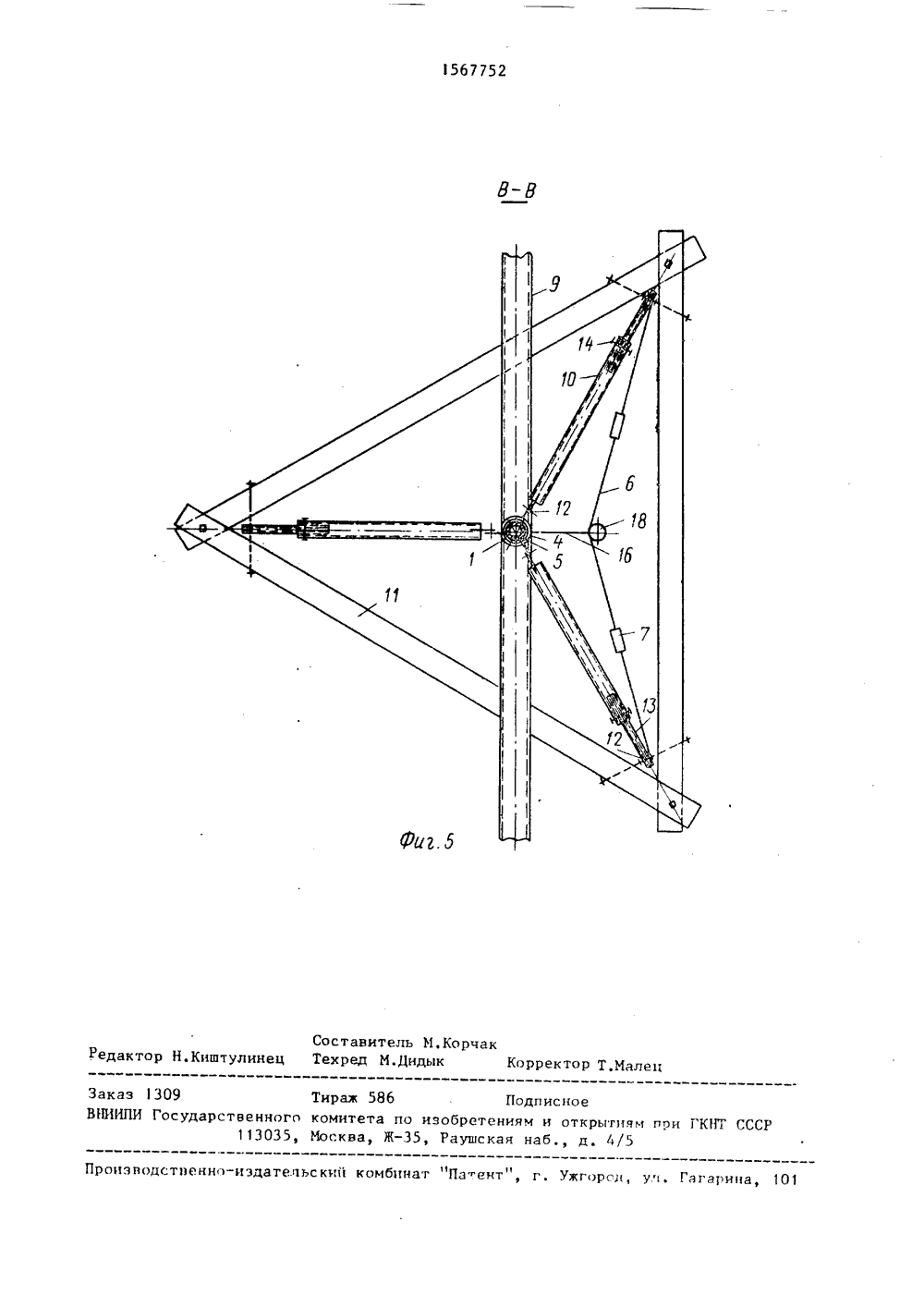

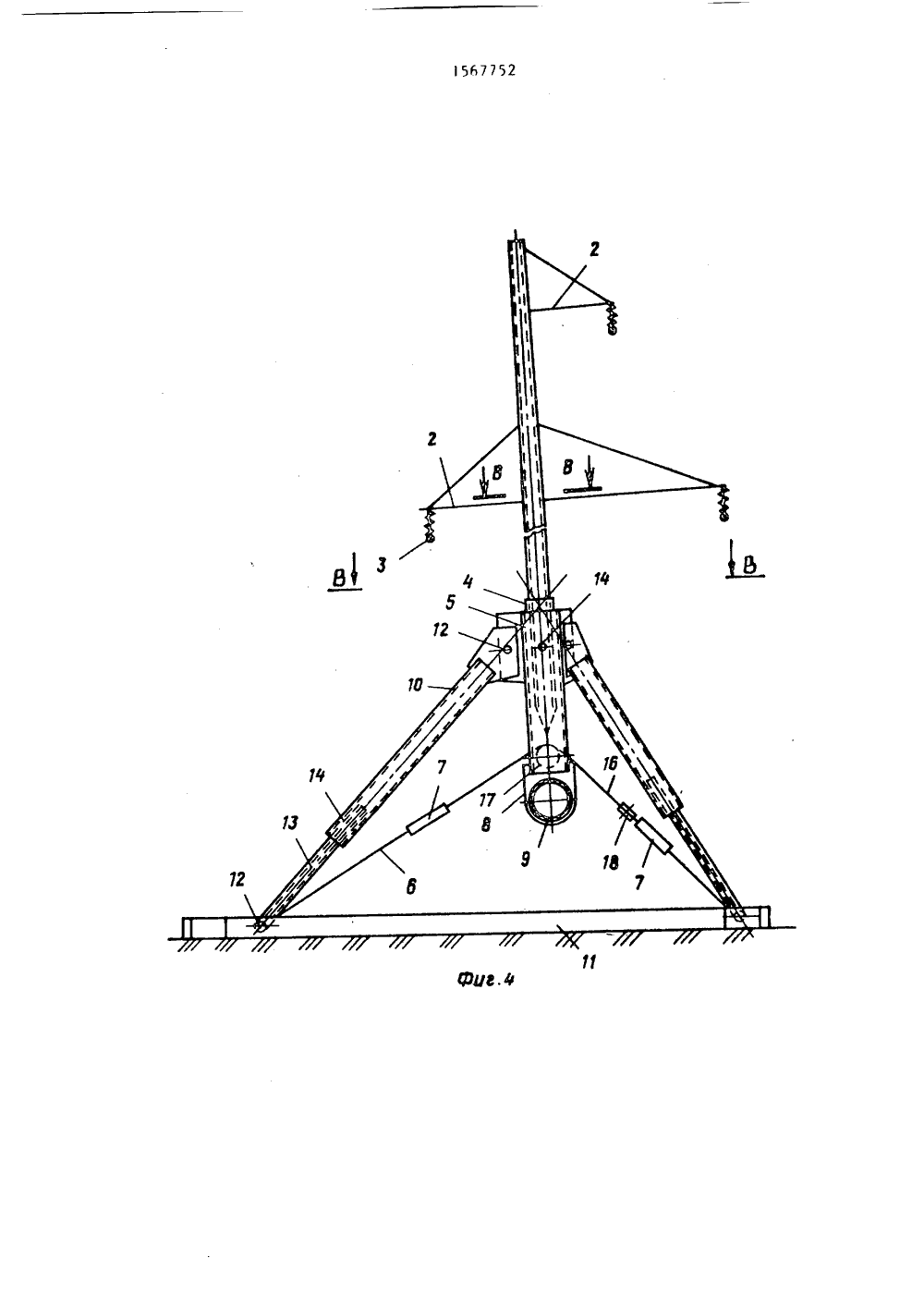

(51)5 Е 04 Н 12/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Ухтинский индустриальный институт и Тюменский государственныйнаучно-исследовательский и проектный институт природных газов(56) Авторское свидетельство СССРУ 850857, кл. Е 04 Н 12/00, 1979. 2(54) ОПОРА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ (57) Изобретение относится к строительству и эксплуатации онор воздушных линий электропередачи. Целью изобретения является повышение устойчивости опор при установке на слабых неравномерно деформирующихся основаниях. Опора включает стойку 1 с траверсами 2 и ограничителем 4 движения обоймы 5, к нижней части которой присоединены оттяжки 6 и посредством хомута 7 прикреплен пригруз 9. Стой1567752 50 55 ка установлена на телескопическиераскосы 10, прикрепленные к обойме 5и поверхностным фундаментам 11От 1 Изобретение относится к строительству и эксплуатации опор воздушныхлиний электропередачи и технологических трубопроводов,Цель изобретения - повышение устойчивости при установке на слабыхнеравномерно деформирующихся основаниях.На фиг.1 изображена опора, вид вплоскости траверс; на фиг,2 - разрезА-А на фиг,1; на фиг.3 - разрез Б-Бна фиг.2; на фиг,4 - опора с фундаментами-балками; на фиг.5 - разрезВ-В на фиг.4Опора включает стойку 1 с траверсами 2 для подвески электрическихпроводов 3 и ограничителем 4 движенияобоймы 5, к нижней части которой присоединены оттяжки 6, снабженные талрепами 7, и посредством хомута 8 прикреплен пригруз 9. Стойка установлена на опорную пирамиду из раскосов1 О, прикрепленных к обойме 5 и фундаментам 11 при помощи шарниров 12 иснабженных выдвижными элементами 13с фиксаторами 14,Обойма 5 может быть снабжена жестко прикрепленными к ней упорами 15,взаимодействующими с раскосами 10,Каждые две оттяжки 6 могут бытьобъединены в один канат 16, присоединенный к противоположно расположенной оттяжке 6 и пропущенный черезблок 17, который шарнирно прикрепленк нижней части стойки 1. Причем присоединение двух оттяжек 6 к канату16 может быть выполнено через дополнительный блок 18,Блоки 17 с оттяжками 6 и пригруз9 могут быть прикреплены к нижнейчасти обоймы 5, а хомут 8 - выполненв виде гибких связей.Фундаменты 11 выполнены преимущественно поверхностного типа в видебалок - поверхностных лежней (из дерева, металла или железобетона), объединяющих раскосы 10 в местах ихопирания,Стойка 1, раскосы 10 и выдвижныеэлементы 13 могут быть выпопнены изметаллических труб или центрифугиГованного железобетона. 10 15 20 25 30 35 40 45 тяжки 6 прикреплены к нижней частираскосов и пропущены через блоки 17,закрепленные на стойке. 3 з.п.ф-лы,5 ил. Оттяжки 6, хомут 8 и канат 15 выполняются из круглых и стальных тяжей или стального многопроволочного каната. Пригруз 9 может быть выполнен в виде технологического трубопровода,Фиксаторы 14 выполнены преимущественно в виде болтов с гайками, вставляемых в сквозные поперечные отверстия, предварительно выполненные в соединяемых парах элементов: стойкеи обойме 5, раскосах 10 и выдвижных элементах 13. Причем в раскосах 1 О и обойме 5 отверстия выполнены в виде овала с меньшей осью, расположенной вдоль от продольной оси этих элементов.Основные габаритные размеры опоры определяются требованиями высоты подвески электрических проводов 3 и пригруза - трубопровода 9 и требованиями защиты от перенапряжений. Размеры по горизонтали нижней части опоры - опорной пирамиды определяются условиями прочности грунта основания и общей устойчивости опоры, откуда определяются расстояния между поверхностными фундаментами 11, размещаемыми так, чтобы давление на слабый грунт под подошвой сжатого фундамента и сила, отрывающая поднимаемый фундамент, не превысили предельных значений.При эксплуатации опоры под воздействием нагрузок стойка 1 работает на сжатие с изгибом, в раскосах О возникают, в основном, сжимающие усилия, в оттяжках 6, хомутах 8, канате 16 - усилия растяжения, а в балках-лежнях 11 - изгибающие моменты с растяжением.Разработаны трп основных варианта установки опоры с комплексным использованием вертолетной техники для ее транспортирования и монтажа,В первом варианте опора - пакет с раскосами 10, шарнирно прикрепленными к обойме 5 и размещенными вдоль стойки 1, с оттяжками 6, присоединенными к нижней части стойки 1, и фундаментами 11, предварительно прикрепленными к раскосам 1 О, транспортируется на трасс , 1 и пикете пооче 1567752редно разворачиваются раскосы 10 ик ним прикрепляются оттяжки 6, Длиныраскосов 10 с выдвижными элементдми3 и оттяжек б регулируются по местув зависимости от рельефа площадки дляобеспечения начальной вертикальностистойки 1 и обоймы 5.Второй вариант предполагает транспортирование опоры, в основном, собранной до полной эксплуатационной готовности (включая фундаменты), в которой опорная пирамида выполнена ввиде жесткого блока, ее раскось 1 10объединены фундаментами-балками 11либо оперты на упоры 15, а оттяжки 6натянуты. После установки опоры также производится регулирование положения опоры.Третий вариант предполагает раздельное транспортирование и последовательную установку фундаментов 11,опорной пирамиды и стойки 1 с использованием транспортно-монтажной техники малой грузоподъемностиЗдесьстойка 1 в нижней части выполнена сострием в виде конуса, необходимогодля установки стойки 1 в обойму 5опорной пирамиды.После установки опоры по выбранному варианту, производится монтаж иприкрепление пригруза 9 и подвескаэлектрических проводов 3 и тросов ктраверсам 2, осуществляемые вертолетной техникой,Вышеуказанные операции по установке опоры и ее элементов могутвыполняться с использованием известных транспортно-монтажных механизмовс высокой проходимостью в условияхслабых грунтов, однако приводящих к значительному разрушению растительного покрова северной трассы, часто с необратимыми экологическими последствиями,5Формула изобретения1. Опора линии электропередачи,включающая ствол, установленную своэможностью продольного перемещенияпо нему кольцевую обойму, прикрепленные к последней раскосы с опорнымиэлементами, трдверсы и пригруэ, размещенный в нижней части ствола, о тл и ч а ю щ а я с я тем, что, г цельюповышения устойчивости при установкена слабых неравномерно деформирующихся основаниях, раскосы выполнены те лескопическими, а стойка снабжецд ограничителем продольного перемещения,обоймы и оттяжками, причем обойма иограничитель выполнены с ответнымисферическими поверхностями, а оттяж ки объединяют точки опирания раскосов и пропущены через блоки, закрепленные в нижней части ствола.2. Опора по п.1, о т л и ч а ю"щ а я с я тем, что обойма снабжецдупорами, жестко прикрепленными к раскосам.3. Опора по п.1, о т л и ч а ю -щ а я с я тем, что опорные элементывыполнены в виде балок, объединяющихнижние концы раскосов.4. Опора по п.1, о т л и ч а ю -щ а я с я тем, что пригруз и блокиприкреплены к нижней части обоймы, 40 причем пригруз подвешен к ней посредством гибких связей.КНТ СССР роизнодстненно-издательский комбинат "Паент" город, уп. Гагарина, 1 Заказ 1309 Тирах 586 ПодписноеВНИИПИ Государственного комитета по изобретениям и открьтням при113035, Москва, Ж, Раушская наб., д. 4/5
