Устройство для приема ортогональных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 886305
Автор: Лебедянцев
Текст

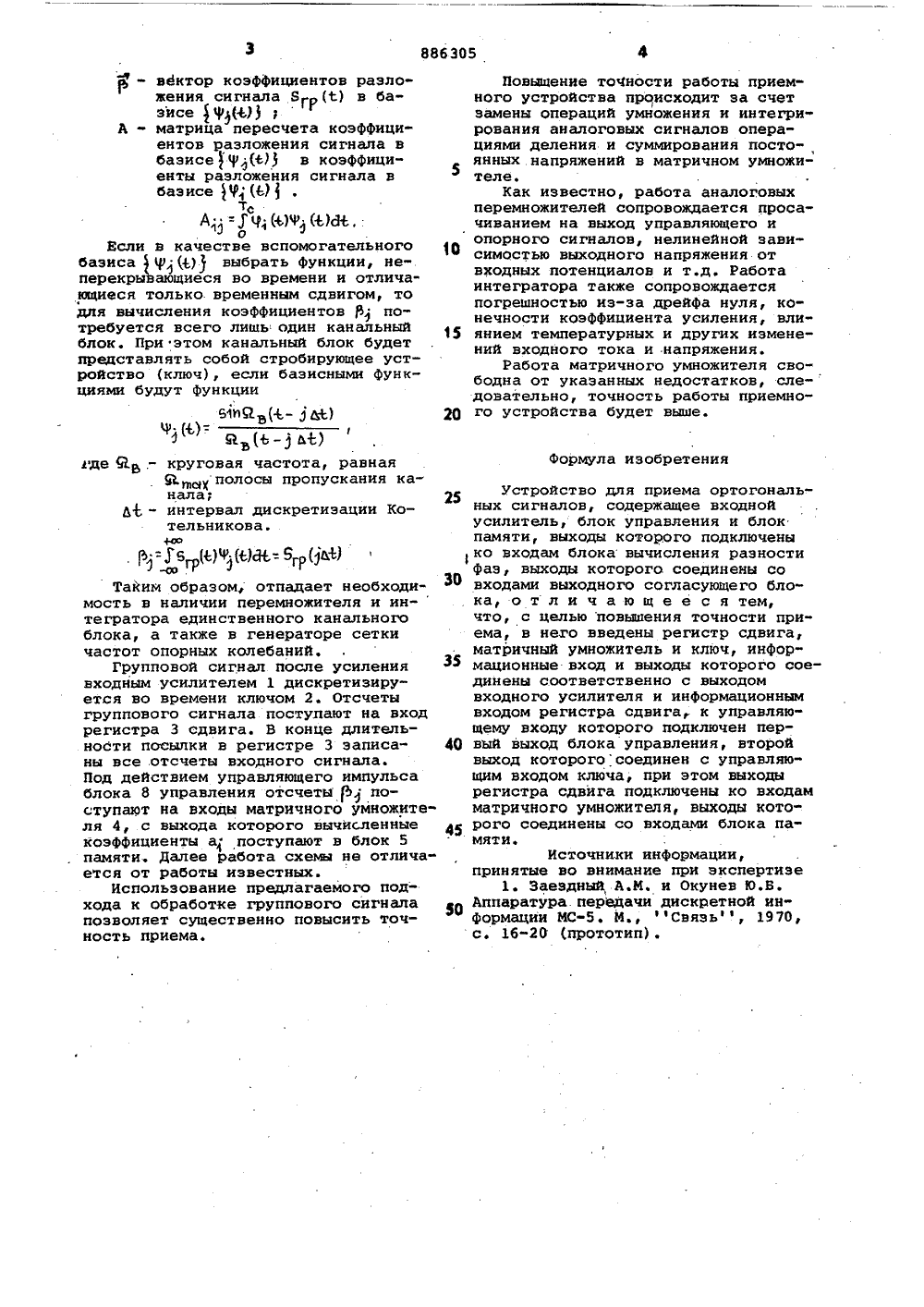

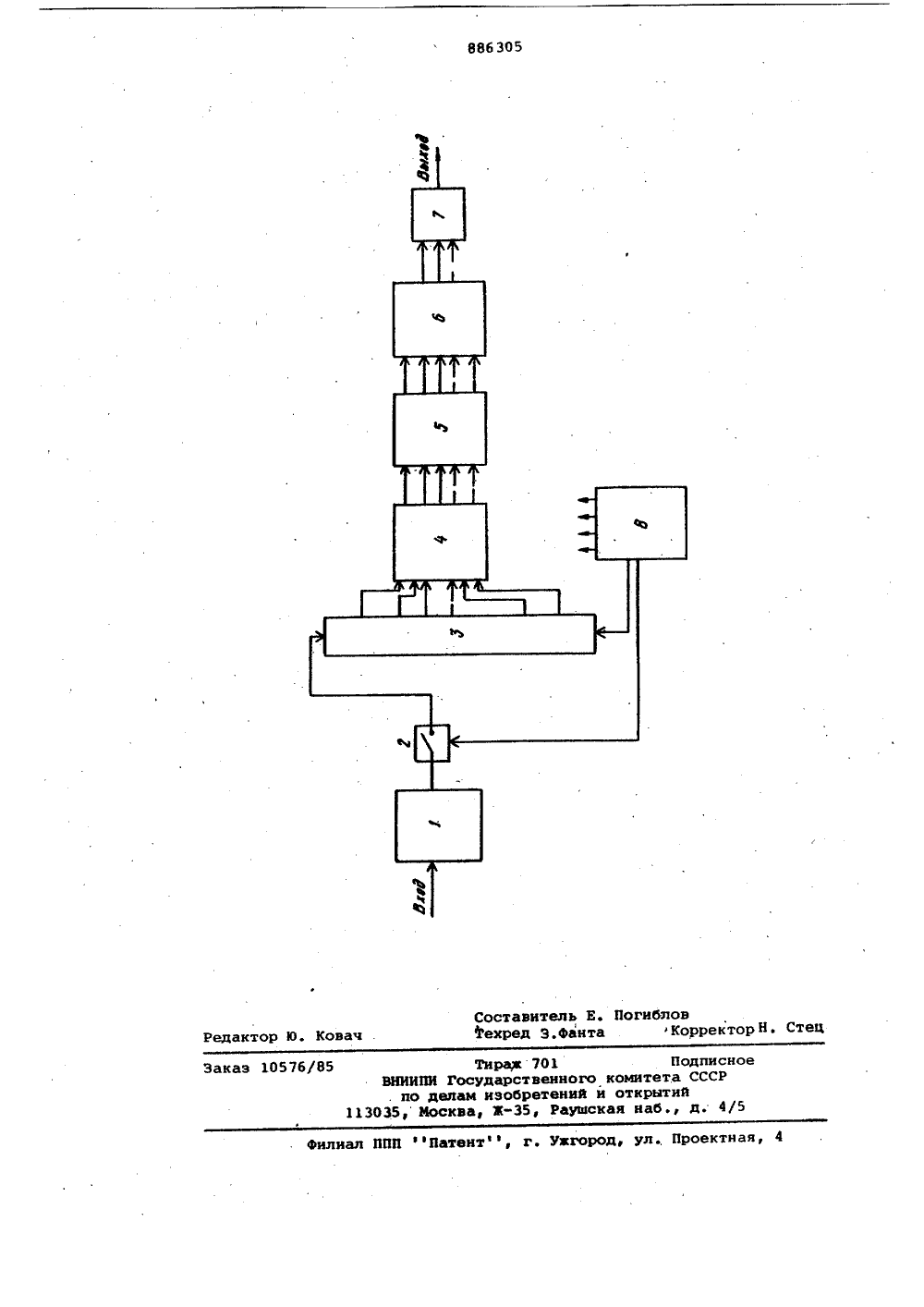

Сфев Сфветсиих Социалистических Республик(22) Заявлено 2712.79 (21) 2859570/18-09с прмсоедммеммем заявки Нов(23) Приоритет рЦм, к,з Н 04 Ь 27/22 Гоеударственный комитет СССР по делам изобретений н открытий(088.8) Дата опублмкованмя описания 30,1 181(71) Заявитель Новосибирский электротехнический институт св(54 ) УСТРОЙСТВО ДЛЯ ПРИЕМА ОРТОГОНАЛЬНЫХ. СИГНАЛОВ Изобретение относится к электросвязи и может использоваться в устройствах вторичного уплотнения каналов связи.5Известно устройство для приема ортогональных сигналов, содержащее входной усилитель, блок управления и блок памяти, выходы которого подключены к входам блока вычисления разности фаз, выходы которого соединены с входами выходного согласующего блока 1 тОднако известное устройство имеет недостаточную точность.Цель изобретения - повышение точности приема.Указанная цель достигается тем, что в устройство для приема ортогональных сигналовсодержащее входной усилитель, блок управления и блок памяти, выходы которого подключены к входам блока вычитания разности фаз, выходы которого соединены с входами выходного согласующего блока, введены регистр сдвига, матричный умножитель и ключ, информацион" ные вход и выходы которого соединены соответственно с выходом входного усилителя и информационным входом регистра сдвига, к управляющему входу которого подключен первый выходблока управления, второй выход которого соединен с управляющим входомключа, при этом выходы регистра сдвига подключены к входам матричного умножителя, выходы которого соединеныс входами блока памяти. На чертеже представлена структурная электрическая схема предлагаемого устройства.Устройство содержит входной усилитель 1, ключ 2, регистр 3 сдвига,матричный умножитель 4, блок 5 памяти, блок 6 вычисления разности фаэ,выходной согласующий блок 7 и блок 8управления.Устройство работает следующим образом.В основе предлагаемого изобретения лежит тот факт, что сигналы могут быть представлены в различныхбазисных системах, причем между коэффициентами разложения сигнала поразличным базисным системам существует однозначная связь, т.е,а =тЬА,где а - вектор коэффициентов разложения группового сигнала8 -р(1) в базисе Ч(О886 305 оставитель Е. Пехред З.фанта Ковач Редан Заказ 1057 филиал ППП эфПатентфф, г. Уигород, ул. Проектная, 4 Ти 3 Щк701ВНИИПИ Государственного
СмотретьЗаявка
2859570, 27.12.1979
НОВОСИБИРСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ СВЯЗИ
ЛЕБЕДЯНЦЕВ ВАЛЕРИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: H04L 27/22
Метки: ортогональных, приема, сигналов
Опубликовано: 30.11.1981
Код ссылки
<a href="https://patents.su/3-886305-ustrojjstvo-dlya-priema-ortogonalnykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для приема ортогональных сигналов</a>
