Устройство для передачи и приема дискретных сигналов

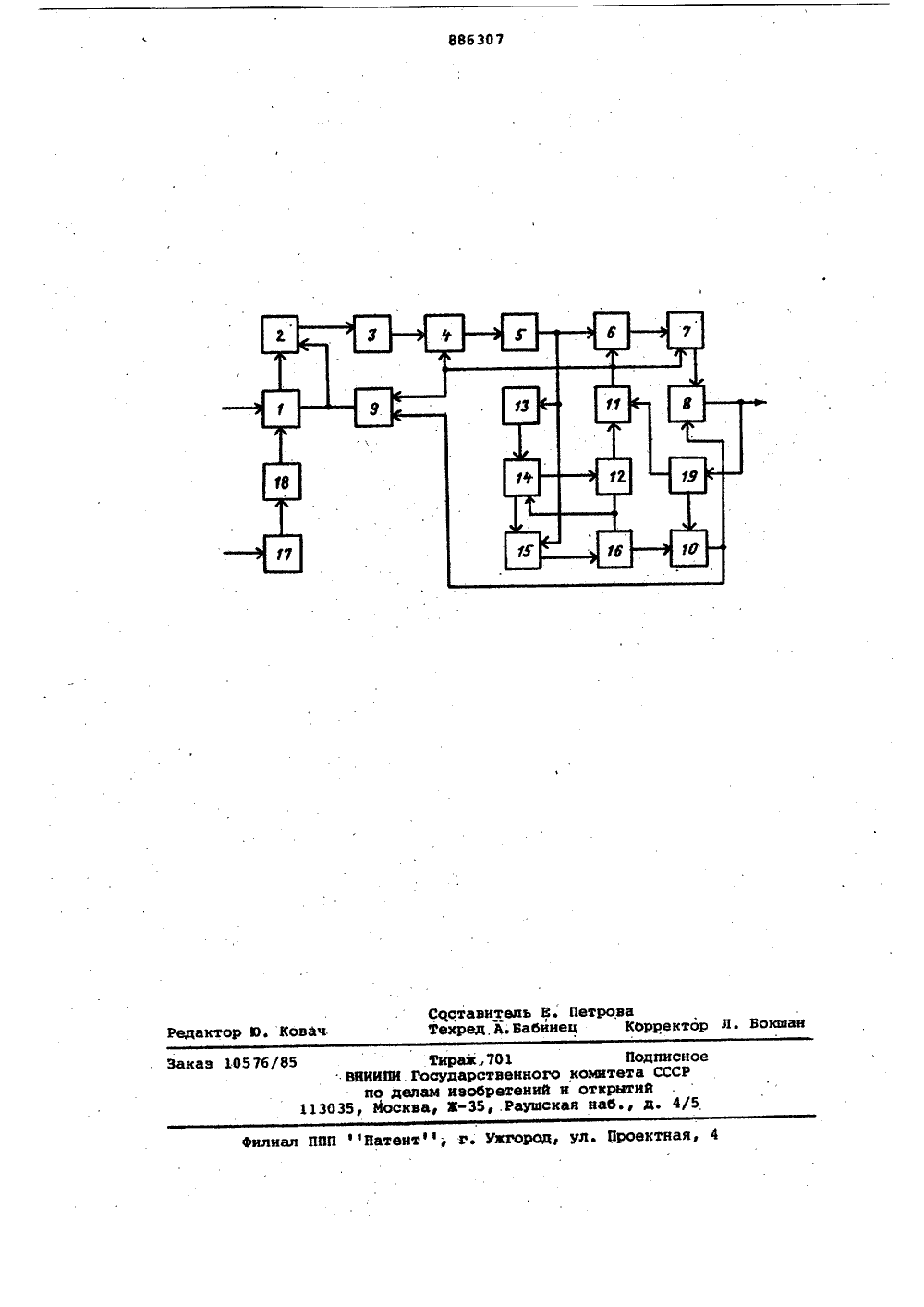

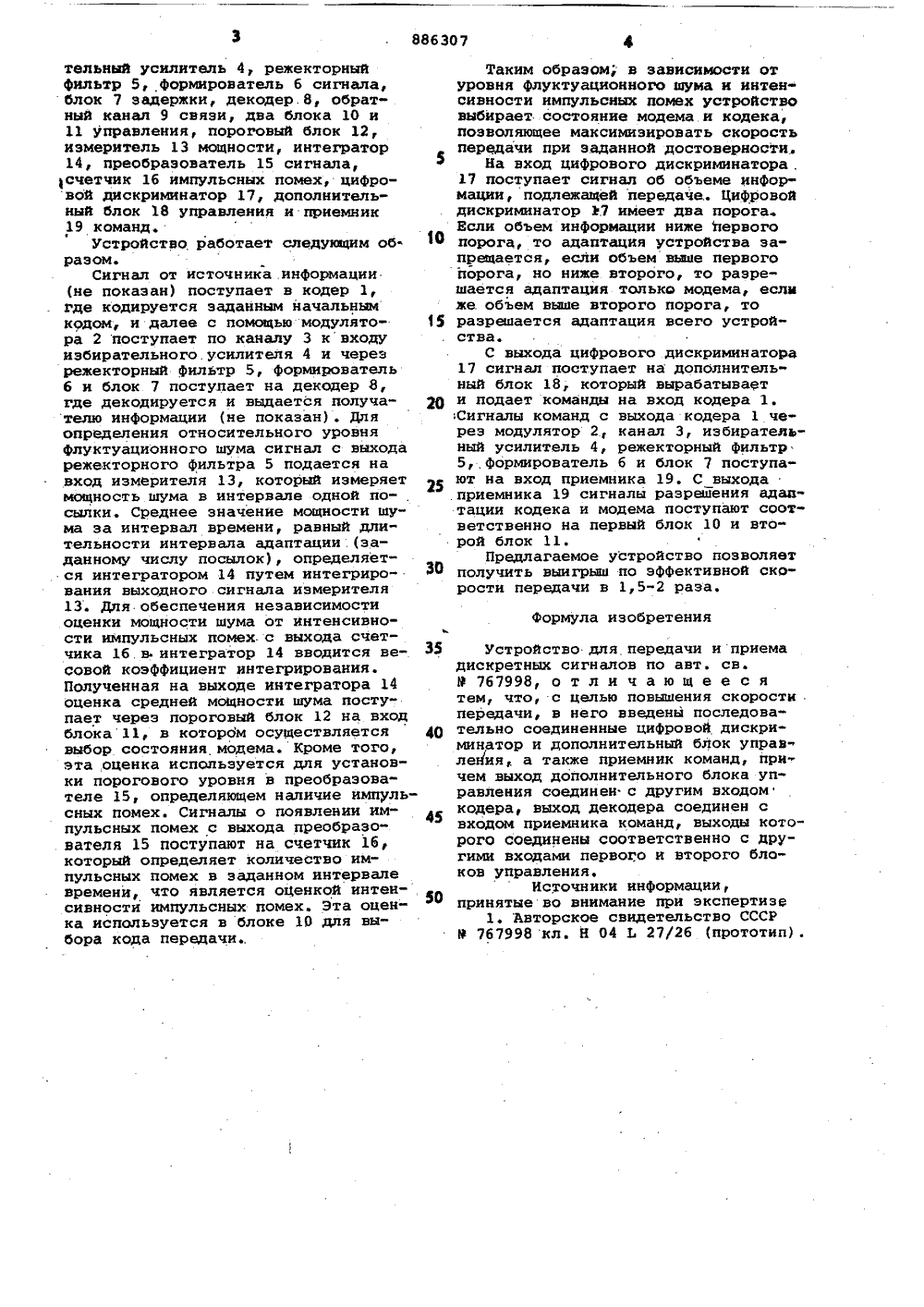

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл. Н 04 1, 27/26 Государственный комитет СССР по делам изобретений н открытий(72) Авторы изобретения Научно-исследовательский институт автоматизированныхсистем планирования и управления в строительстве(54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ И ПРИЕМА ДИСКРЕТНЫХСИГНАЛОВ 1Изобретение относится к связи и может использоваться в системах пе" редачн данных.По основному авт.св. Р 767998 известно устройство для передачи и приема дискретных сигналов, содержащее последовательно соединенные кодер, модулятор, канал связи, избирательный усилитель, режекторный фильтр, формирователь сигнала, блок задержки и декодер, а также обратный канал связи, два блока управления, пороговый блок и последовательно соединенные измеритель мощности, ин- твгратоР, преобразователь сигнала и счетчик импульсных помех, выход которого подключен к входу первого блока управления, выход котОрого соединен с управляющим входом декодера и первым входом обратного канала связи, выход которого подключен к соответствующим входам кодера и мо" дулятора, при этом второй выход счет чика импульсных помех соединен с вторым входом интегратора, второй выход которого подключен к входу порогового блока, выход которого соединен с входом второго блока управления, выход второго блока управления полключен к второму входу обратного канала связи и к управляющим входам избирательного усилителя,блока задержки и формирователя сигнала, а выход режекторного фильтрасоединен с входом измерителя мощно"сти и вторым входом преобразователясигнала 1,Однако известное устройство имеет сравнительно невысокую скоростьпередачи.Цель изобретения - повышение скорости передачи.Указанная цель достигается тем,что в устройство введены.последова"15 тельно соединенные цифровой дискриминатор и дополнительный блок управления, а также приемник команд,причем выход дополнительного блокауправления соединен с другим входом20 кодера, выход декодера соединен свходом приемника команд, выходы которого соединены соответственно сдругими входами первого и второгоблоков управления,25 На чертеже приведена структурнаяэлектрическая схема предлагаемогоустройства.Устройство для передачи и приемадискретных сигналов содержит кодер 1,30 модулятор 2, канал 3 связи, избирательный усилитель 4, режекторный Фильтр 5, Формирователь б сигнала, блок 7 задержки, декодер.8, обратный канал 9 связи, два блока 10 и 11 управления, пороговый блок 12, измеритель 13 мощности, интегратор 14, преобразователь 15 сигнала, 1 счетчик 16 импульсных помех, цифровой дискриминатор 17, дополнительный блок 18 управления и приемник 19 команд.Устройство работает следующим образом.Сигнал от источника информации (не показан) поступает в кодер 1, где кодируется заданным начальным кодом, и далее с помощью модулятора 2 поступает по каналу 3 к входу избирательного. усилителя 4 и через режекторный фильтр 5, формирователь 6 и блок 7 поступает на декодер 8, где декодируется и выдается получателю информации (не показан). Для определения относительного уровня Флуктуационного шума сигнал с выхода режекторного фильтра 5 подается на вход измерителя 13, который измеряет мощность шума в интервале одной посылки. Среднее значение мощности шума за интервал времени, равный длительности интервала адаптации.(заданному числу посылок), определяется интегратором 14 путем интегрирования выходного сигнала измерителя 13. Для обеспечения независимости оценки мощности шума от интенсивности импульсных помех.с выхода счетчика 16.в интегратор 14 вводится весовой коэффициент интегрирования. Полученная на выходе интегратора 14 оценка средней мощности шума посту" пает через пороговый блок 12 на вход блока 11, в котором осуществляется выбор состояния модема. Кроме того, эта оценка исподьэуется для установки порогового уровня в преобразователе 15, определяющем наличие импульсных помех. Сигналы о появлении импульсных помех с выхода преобразо" вателя 15 поступают на счетчик 16, который определяет количество импульсных помех в заданном интервале времени, что является оценкой интен- сивностй импульсных помех. Эта оценка используется в блоке 10 для выбора кода передачиСигналы команд с выхода кодера 1 через модулятор 2, канал 3, избирательный усилитель 4, режекторный фильтр5, формирователь б н блок 7 поступают на вход приемника 19. С выхода.приемника 19 сигналы разрешения адаптации кодека и модема поступают соответственно на первый блок 10 и второй блок 11Предлагаемое устройство позволяет 3 О получить выигрыш по эффективной скорости передачи в 1,5-2 раза. формула изобретениям35 Устройство для передачи и приемадискретных сигналов по авт. св.М 767998, о т л и ч а ю щ е е с ятем, что, с целью повышения скорости .передачи, в него введены последовательно соединенные цифровой дискриминатор и дополнительный блок управлейя а также приемник команд, причем выход дополнительного блока управления соединен с другим входомкодера, выход декодера соединен свходом приемника команд, выходы которого соединены соответственно с другими входами первого и второго блоков управления,Источники информации,5 О принятые во внимание при экспертизе1. Авторское свидетельство СССР9 767998 кл. Н 04 Ь 27/26 (прототип),5 1 ф 15Таким образом; в зависимости от уровня флуктуационного шума и интенсивности импульсных помех устройство выбирает состояние модема и кодека, позволяющее максимизировать скорость первачи при заданной достоверности,На вход цифрового дискриминатора .17 поступает сигнал об объеме информиши, подлежащей передаче Цифровой дискриминатор 17 имеет два порога. Если объем информаций ниже первого порога, то адаптация устройства запрещается, если объем юаае первого порога, но ниже второго, то разрешается адаптация только модема, если же объем выше второго порога, то разрешается адаптация всего устройства.С выхода цифрового дискриминатора 17 сигнал поступает на дополнительный блок 18, который вырабатывает и подает команды на вход кодера 1.886307 Составитель Е. ПетроваТехред,Х.Бабинец КОрректор Л. Вокша Редактор Ю. Ковач Заказ 105 филиал ППП Патент; г. Уюород, ул. Проектная Жираа,701 ВНИИПИ. Рооударственного по делам изобретений 3035, москва, Ж, .Раушс
