Гришуков

Номер патента: 1767668

Опубликовано: 07.10.1992

Авторы: Володин, Гришуков, Гулин, Матвеев

МПК: H02M 7/48

Метки: преобразователем

...определяются наличием контура для обмена реактивной энергией двух фаз машины, когда ток протекает по тиристору одной фазы и обратному диоду другой фазы инвертора. Происходит обмен энергией между замкнутыми фазами обмотки статора. Свободная фаза не принимает участия в процессе инверторного возбуждения и ее можно, в данный момент времени, не включать в работу, для чего в генераторном режиме делают угол проводимости тиристоров равный одной шестой периода.При 60 градусном управлении в любой момент времени открыт только один тири- стор инвертора 2, и следовательно, в двигательном режиме работа асинхронной машины 1 невозможна из-за отсутствия перекрытия углов управления тиристоров анодной (7,9,11) и катодной (8,10,12) групп. Таким образом...

Номер патента: 1604709

Опубликовано: 07.11.1990

Авторы: Гришуков, Каплевацкий, Латышенко

МПК: B65G 53/14

Метки: заборное, пневмотранспортной, установки

...10, Прорези на боковых поверхностях обечаек выполнены таким образом, что когда они совпадают с одной стороны, они не совпадают с другой, и наоборот. Достигается это следующим образом (фиг. 4 - 6). Прорези на наружной обечайке 20 равномерно расположены на дугах АВ и СР, а прорези на внутренней обечайке 22 также равномерно расположены на дугах ЕГ и К 1 Центральные углы а, р и 7, соответствующие дугам, равны между собой. Равен этим углам и угол 0, соответствующий диапазону поворота рычага 8.Устройство работает следующим образом.Включив приводы 2 ведущих колес 1, устройство подводится к слою материала. Затем включается привод 11 сопла 7, который передает вращение через цепную передачу 15 звездочками 13 и 14 и цепи 12, С цепью 12 5 10...

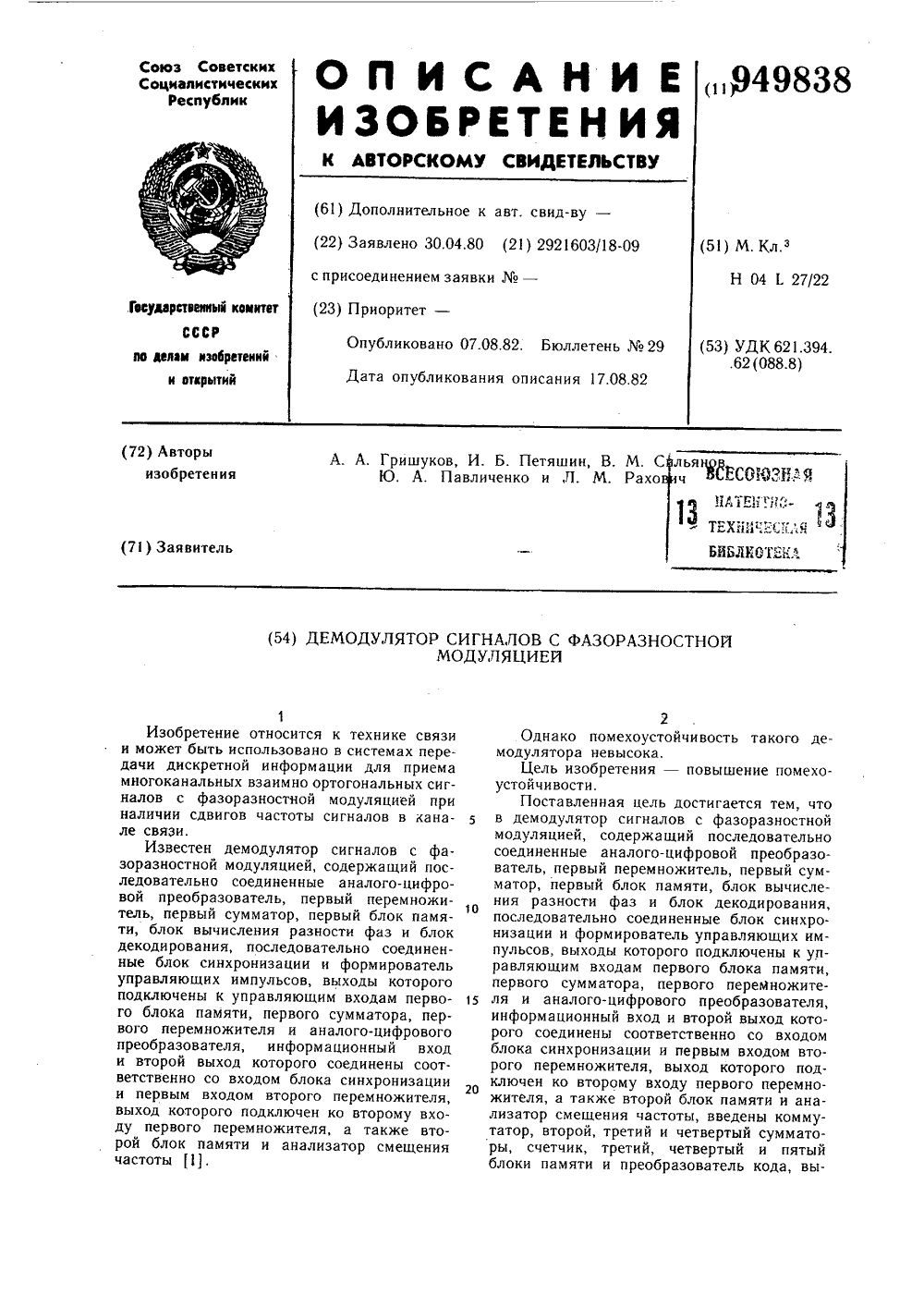

Номер патента: 949838

Опубликовано: 07.08.1982

Авторы: Гришуков, Павличенко, Петяшин, Рахович, Сильянов

МПК: H04L 27/22

Метки: демодулятор, модуляцией, сигналов, фазоразностной

...(более высоких)к-ых гармоник частоты формируются путемнакопления значений номеров отсчетов вчетвертом сумматоре 16 и пятом блоке 18памяти. При этом формируются значенияаргументов к-ых гармоник, равныхк гпт.Коды аргументов опорных колебаний ка 1 О нальных сигналов формируются путем сложения аргументов гармоник с начальнымзначением аргумента.Код расстройки формируется в виде относительных двоичных чисел. Обозначимчисла, соответствующие кодам относительной расстройки, через 8 расстр.= - д . Тог-да слагаемое аргумента, обусловленноерасстройкой частоты, равног 1 П Ь= брасстрГП 1 - .Значения относительной расстройки брасс.го формируются во. втором сумматоре 11 итретьем блоке 12 памяти.Анализатор 10 смещения частоты определяет разность...

Номер патента: 921115

Опубликовано: 15.04.1982

Авторы: Гришуков, Рахович, Сильянов

МПК: H04L 27/26

Метки: двукратной, детектирования, манипуляцией, многочастотных, относительной, сигналов, фазовой

...частотойгруппового сигнала и поступает напервый анализатор 15. Величина А (дпредставляет собой частотный разнос между двумя соседними точками,вкоторых сигнал рассогласования, полученный в накопителе 10, равен нулю, 1,е. Ьм равно четверти частотыманипуляции, Число К=0,1 Его максимальное значение зависит от необходимого диапазона компенсируемогосмещения частоты и определяет число.анализаторов зоны расстройки, Коммутатор 14, начиная с момента С=О,до момента,С=И пропускает сигнална анализаторы 15, С момента 1 Мдо момента й=Т (где Т - длительность;интервала интегрирования сигнала вблоке 3) сигнал от анализаторов 15отключается, С момента й=Т. до момента с=Т+Ьй на анализаторы 15 ин-формационный сигнал поступает черезинвертор 13. Коммутатор...

Номер патента: 886304

Опубликовано: 30.11.1981

Авторы: Гинзбург, Гришуков, Рахович

МПК: H04L 27/22

Метки: демодулятор, дискретной, информации, многоканальной, передачи, системы

...кодовых группы по Б элементов. Первая группа образуется иэ инФормации, поступающей из коррелятора 3, вторая группа - иэ инФормации с выхода коррелятора 2 и выходов Икорреляторов. 3, соседних с ним по частоте, а третья группа - из информации с выхода другого коррелятора 2 и выходов Юкорреляторов З,.соседних с ним по частотеКаждая кодовая группа поступает на сигнальный вход своего декодера 6-8. Дополнительные выходы блока 4 аналогично основным выходам объединяются также в три группы, в каждой из которых Н сигналов, пропорциональных мерам правдоподобия соответствующих И символов. КаЖдой кодовой группе информационных символов соответствует своя группа указанных сигналов. Группы сигналов, пропорциональныхмерам правдоподобия символов,...

Номер патента: 758559

Опубликовано: 23.08.1980

Авторы: Гинзбург, Гришуков, Петяшин, Рахович

МПК: H04L 27/32

Метки: дискриминатор, частотно-фазовый

...четвертого перемножителя, второй вход. которого соединен с выходом первого блока определения знака, и первый сумматор, приэтом на вторые входы первого и вто рого перемножителей поданы соответствующие опорные сигналы, введены четыре дополнительных перемножителя,второй инвертар, второй н третий,сумматоры, два блока вычисления модуля, блок сравнения, два ключа идва элемента задержки, входы которых .соединены с выходами соответствующих интеграторов и первыми входами соответствующих дополнительных 30 перемножителей, к вторым входам кото758559 Составитель Е. ПетроваРедактор М, Ликович Техред А. Щепанская КорректорВ. Бутяга Эаказ 576 Подписное 8/20 тираж 729 ЦНИИПИ Государственного комитетп делам изобретений и открыт 035, Москва, Ж, Раушская...

Номер патента: 678706

Опубликовано: 05.08.1979

Авторы: Гинзбург, Гришуков, Рахович

МПК: H04L 27/22

Метки: демодулятор, дискретной, информации, многоканальной, передачи, системы

...на величинуЬР, где ьГ - частотный интервалмежду соседними каналами. Для обеспечения приема при указанных сдвигах частоты устанавливаются дополнительные корреляторы, отстоящие навеличину 6 Г от крайних частот основных каналов,Блок вычисления 5 определяет информацию в каждом канале, Из информации в Б основных и двух дополнительных каналах, формируются трикодовые группы по Б элементов. Первая группа образуется иэ Ы основных каналов, втораягруппа - иэпеРвого дополнительного и (И) соседних с ним по частоте основныхканалов, а третья группа - из второго дополнительного и (И) соседних с ним по частоте основных каналов. Каждая кодовая группа поступает на свой декодерЕсли смещение частоты не превышаетвеличины - то блок 1,...

Номер патента: 621112

Опубликовано: 25.08.1978

Авторы: Байдан, Гинзбург, Гришуков, Данилевский, Караваев, Павличенко, Рахович

МПК: H04L 7/02

Метки: анализатор, сигнала, синхронизации, тактовой

...4 подключен к входу блока 7.Переключатель 5 представлен в виде соединенных между собой дешифратора 10, ждущего мультивибратора 11, формирователя 12 короткого импульса, элементов 13 совпадения и шифратора 14 причем управляющие входы переключателя 5 являются входами дешифратора 10, входыпереключателя 5 являются входами элементов 13 совпадения, а выходы переключателя 5 являются выходами шифратора 14. Выходом анализа тора является выход делителя 9 час" 70 тыАнализатор работает следующим образом.Когда тактовый синхронизм не нарушен, фаза границ посылок находится в зоне стационарной работы и, так как наименьший уровень сигнала при этом имеет место на выходах основных измерителей 1, на всех выходах блока 6, подключенных к входам переключателя...

Номер патента: 603135

Опубликовано: 15.04.1978

Авторы: Гришуков, Евдокимов, Палочкин

МПК: H04L 7/02

Метки: анализатор, сигнала, синхронизации, тактовый

...сдактВякаяннсров СС 1.ид. 4/5роектная, 4 ега Советаний и открьаушская наб ж город, ул. осударственного ко 1по делая нвобрете35, Москва, Ж-З 5.ППП Патент, г. П 1 ИПИ 13 лиа,Величина выходного напряжения л 1 обого из основных и дополнительных измерителей 1-4 пропорциональна величине переходной помехи, которая минимальна у тех основных и дополнительных измерителей в 4, чьи зоны интегрирования попадают внутрь посылок. В случае точного синхронизма минимум переходной помехи обеспечивается на выходе основного измерителя 1 (2), осуществляющего интегрирование сигнала в пределах своей зоны (минимум напряжения на выходах основных измерителей 1 или 2). Если же границы посылок попадают внутрь одной из зон, то выходное напряжение соответствующего...

Номер патента: 540404

Опубликовано: 25.12.1976

Авторы: Байдан, Гинзбург, Гришуков, Рахович

МПК: H04J 11/00, H04L 27/22

Метки: демодулятор, дискретной, информации, многоканальной, передачи, системы

...14 опорных частот.Демодулятор работает следующим образом.Пусть тактовый синхронизм блока синхронизации 9 демодулятора относительно гранин посылок принимаемого сигнала обеспечен,Варианты разностей фазы принимаемого сигнала принимают значение О, л при одно 7 3е кратной и О, - , л и при двухкратнои22манипуляции 1. БВРФ определяет косинус и синус разностей фазы, поэтому на синфазном и квадратурном выходах БВРФ 8 всегда одно из напряжений велико, а другое - мало. Будем называть большее из этих напряжений сигналом, а меньшее - шумом. На выходах измерителя 10 отношения сигнал/шум в интервале обработки напряжений каждого коррелятора 5 и 6 поочередно существует два напряжения разность между которыми (ЛУ) отражает отношение сигнал/помеха в...

Номер патента: 440798

Опубликовано: 25.08.1974

Авторы: Гришуков, Криушонков, Писарев, Решемкин

МПК: H04B 1/10

Метки: выбора, каналов

...с выходов блока преобразователя поступают на соответствующие входысчетчиков 16, 17, 18, Введение реверсивныхсчетчиков 16, 17, 18 в блок сравнения позволяет вычислять текущую разность числа импульсов с двух каналов (усреднение на скользящем интервале времени). Как только разность числа импульсов превзойдет емкость реверсивного счетчика, сразу же автоматическисформируется сигнал, определяющий какой изсравниваемых каналов лучше по качеству передаваемой информации.Лучшим из двух каналов будет тот, для которого алгебраическая разность числа нулевых пересечений отрицательна. При этом нетребуется специального датчика интервалавремени, а начало счета и сброс показаний вреверсивном счетчике происходят автоматически. В момент превышения...

Номер патента: 314281

Опубликовано: 01.01.1971

Авторы: Гришуков, Олейников, Писарев

МПК: H03D 3/02, H04B 1/10

Метки: автокорреляционный, демодулятор, многоканальный, модуляции, сигналов, синхронный, фазоразностной

...б на - (в случае и - канального де 2модулятора в каналах стоят фазовращателил 2 г. (и - 1)-.на Лр=О, -, фильтры б и 7л и ии усилители-ограничители 9 и 10 образуют многоканальное устройство вычисления,первой разности фаз.Схема 23 автовыбора определяет канал с наилучшим отношением сигнал/помеха после перовых фазовых детекторов 3 и 4, и коммутирует его выход на вход общей схемы ИЛИ 24.Так как все каналы синхронного демодулятора абсолютно идентичны, разберем работу того канала, в котором отношение сигналпомеха больше, чем в остальных, и он схемой автовыбора подключен к выходной схеме ИЛИ 24.Рассмотрим работу первого канала.С выхода усилителя 1 радиостанции фазоманипулированный по алгоритму ФРМсигнал поступает на систему 8,и на один вход...

Номер патента: 180379

Опубликовано: 01.01.1966

Авторы: Архипова, Байко, Гришуков, Калашников

МПК: G01K 7/01

Метки: вентилей, запирающего, полупроводниковых, слоя, температуры

...Дата Оц оликоваг Авторыизоуретецих В, ф. Байко, Л. С. Гришуко А. Калашиик и И. В. Архипова Заявитсл СОБ ОП РЕДЕЛ ЕНИЯ ТЕМП ЕРАТУРЪ 1 ЗАП И РАГОЦЕГО СЛОЯ ПОЛУПРОВОДНИКОВЪ 1 Х ВЕНТИЛЕЙ Г 1 редмет изоо рстеция Г 1 ЗВССТИЫЕ СПОСОбЫ ОППЕдРЛаиця таПара Г; ры запирающего слоя цолупроводциковых вецтилей, осцоваццые, например, ца измерении величицы прямого измерительцого тока при постоянном цапряжеции, приводят к значитсльцым погрешцостям при измереции из-за целицейцой зависимости тока от температуры.Предложешцяй способ измерения температуры запирающего слоя полупроводицковых вентилей позволяет снизить погрешности при измерсшгях благодаря тому, что по вентилю в испроводящий полупериод пропускают измерительцый ток с импульсамц прямоугольной...

Номер патента: 171899

Опубликовано: 01.01.1965

Авторы: Алексеев, Байко, Гришуков

МПК: H02H 7/10

Метки: fte, nf4ec, лбиоаюгид, плтеиткз

...вентилей от импульсов обратного перенапряжения, возникающих при потере вентилем проводимости.В шунтирующую цепь вентиля 1 устройства введена добавочная э.д,с., выравнивающая потенциалы на зажимах вентиля, Шунтирующая цепь состоит из активногд сопротивления 2 и пик-трансформатора 3, первичная обмотка которого включена на напряжение питания.Активное сопротивление служит для ограничения величины тока в шунтирующей цепи. Пик-трансформатор вводит в шунтирующую цепь вентиля э,д.с находящуюся в фазе с приложенным напрыкеннем, В связи с этим выравниваются потенциалы р - сг-слоев и ограничивается величина обратного тока ьентиля. Введением в шунтпрующую цепь вентиля 5 добавочной э.д.с, можно создать условия, прпкоторых по вентилю...

Номер патента: 138458

Опубликовано: 01.01.1961

Авторы: Гришуков, Дирвелис

МПК: B23C 5/20, B23P 15/34

Метки: гребенчатой, зубьев, сборной, фрезы

...регулируемыми прокладками или общеизвестным способом обработки паза гребенки дисковой фрезой, перемещаемой на шаг после обработки каждого паза. Эти способы не позволяют получить необходимую точность обработки фрезы по шагу и малопроизводительны.Предложенный способ обеспечивает точность по шагу, не доступную для набора дисковых фрез, и производительность, более высокую. чем у одной дисковой фрезы, перемещаемой на шаг после обработки каждого паза.Сущность изобретения состоит в том, что фрезу в сборе шлифуют по правой винтовой линии с заданным шагом, после чего каждый нож в отдельности шлифуют по левой винтовой линии с тем же шагом; затем фрезу собирают так, чтобы ее зубья располагались в плоскостях, перпендикулярных к оси...
