Попше
Устройство для автоматического поиска канала связи
Номер патента: 1533021
Опубликовано: 30.12.1989
Автор: Попше
МПК: H04Q 11/04
...4 начнет новый цикл формирования кодов, подключающих сигналы извыходных каналов через мультиплексор1 к первому входу компаратора 2.Как только в одном из циклов работы счетчика 4 произойдет сравнениесигнала, поступившего от мультиплексора 1 на первый вход компаратора 2,с напряжением, установившимся в данный момент на втором входе компаратора 2, на его выходе сформируется импульс и переключит управляющий триг-ггер 5 в состояние " 1". При этом откроются первый элемент И 9 и второйэлемент И 10, так как на дополнительные входы этих элементов поступаетразрешающий уровень от дополнительного управляющего триггера 6.8 этот же момент на выходе второгоэлемента И 10 сформируется импульс,который стробирует по вторым входамэлементы совпадения...
Цифровой генератор
Номер патента: 1506549
Опубликовано: 07.09.1989
Авторы: Попше, Сотниченко
МПК: H03B 19/00, H03L 7/16
...10) за время цикла сравнения не должен превьддать+ Г,./2, где , - длительность временного интервала на выходе формирователя 9,Формирователь 3 позволяет получить импульс начальной установки при 5включении питания илн при ручном управлении, тем самым начальные фазызадающих генераторов 7 в каждом канале 1 1 1, обнуляются. Нер 94вый формирователь 2 позволяет получить на выходе цифрового генератора выходной сигнал необходимой формы и амплитуды.Сигналы с выходов формирователя 9 каждого канала 1 1 1(Фиг.2 а, б, в, г, д) усредняются по фазе элементом 4 совпадения (фиг.2 е), после чего во втором формирователе 5 вырабатывается импульс, расположенный по середине усредненного импульса, который в каждом канале 1 1,1 поступает на...
Устройство для измерения частотных характеристик канала связи
Номер патента: 1381723
Опубликовано: 15.03.1988
Авторы: Попше, Сотниченко
МПК: H04B 3/46
Метки: канала, связи, характеристик, частотных
...методике.Сигнал опроса компаратора 27 по входу стробирования от элемента ИЛи 17формируется элементом задержки 3(для учета времени завершения переходного процесса манипуляции, чемповьппается точность фиксации уровнямоночастот). Этот же сигнал опросаподается на счетный вход счетчика 40формирователя 37, тем самым устанавливая код уровня частоты, подключаемой коммутатором 20 ко входу компаратора 27. Попадание измеряемых уровней моночастот в поле допуска нормированных значений не изменяет состояния на выходе компаратора 27, несоответствие уровней - изменяет состояние его, на выходе компаратора 27появляется импульс, устанавливающийчерез элемент ИЗИ 19 триггер 34 вположение несоответствия АХ норме.Аналогичным образом формируютсясигналы...
Распределитель импульсов
Номер патента: 921089
Опубликовано: 15.04.1982
Автор: Попше
МПК: H03K 17/62
Метки: импульсов, распределитель
...состояние работает обычным образом. На выходахдешифратора 2 появляются распределенные по времени сигналы в соответствии с изменением состояний регистра 1. Эта последовательность нмпульсов до воздействия на регистрпомехи остается неизменной и правиль шой. При переходе последнего триггера . регистра 1 в исходное состояние, что является признаком (но не- уобязательным) конца текущего цикла,триггер 3 по счетному входу устанавливается в состояние, разрешающее работу элемента 4. Так как навторой вход последнего с выхода элемента 5, поступает сигнал в противофазе с сигналом на входе б регистра1, то на выходе элемента 4 образуется сигнал во время действияотрицательного полупериода входной такто- фвой частоты, который сбрасывает ре-гистр...
Генератор одиночного импульса
Номер патента: 907777
Опубликовано: 23.02.1982
Автор: Попше
МПК: H03K 3/78
Метки: генератор, импульса, одиночного
...2 и 3 поступаетсигнал, соответствующий логическомунулю (фиг, 2 4, О ), который устанавливает ВБ-триггер 4 по входу Б в определенное состояние, при котором наего инверсном выходе б присутствуетлогический нуль (фиг. 2 6 ),так какна втором его входе - логическая единица с выхода инвертора 5. При нарастании на выходе интегрирующей цепи 2потенциала до уровня логической единицы (фиг. 2 а) триггер 4 не изменяет свое состояние. Как только появится такой уровень потенциала навыходе интегрирующей цепи 3 (фиг,2 б),он через инвертор 5, на выход которого при этом поступает нуль, перебрасывает по входу ВБ-триггер 4 впротивоположное состояние, формируятем самым задний фронт импульса навыходе триггера 4 (фиг. 2 в).Полярность импульса зависит от того,...
Формирователь импульсов
Номер патента: 905994
Опубликовано: 15.02.1982
Автор: Попше
МПК: H03K 5/01
Метки: импульсов, формирователь
...которого связан с одним из его установоч"ных входов через последовательносоединенные вторую интегрирующуюцепь 3 и элемент 4 И, другой установочный вход и один из выходов основного триггера 5 соединены соответственно с выходом второй интег 30рирующей цепи 3 и с выходной шиной6, а счетные входы обоих триггеров1 и 5 подключены к входной шине 7,Формирователь работает следующимобразом,В исходном состоянии оба триггера1 и 5 находятся в нулевом положении.При этом принятые в зависимости отсхемной реализации рабочие сигналына входах и выходах цепей 2 и 3 от -сутствуют. При поступлении по шине7 входного импульса оба триггера1 и 5 по счетному входу устанавливаются в единицу. Через определенноевремя, что зависит от постояннойвремени первой...
Делитель частоты следования импульсов с переменным коэффициентом деления
Номер патента: 900460
Опубликовано: 23.01.1982
Авторы: Гришутина, Попше
МПК: H03K 23/00
Метки: деления, делитель, импульсов, коэффициентом, переменным, следования, частоты
...навторой вход второго вентиля 6(фиг.2 в). Состояние дешифратора 2при этом не изменяется. Очередной 6-й входной импульс через вентиль 6поступает на шину 14 (фиг.2 г), а череэ открытый вентиль 7 - и на шину6. Так как счетчик 8 работает синхроино со счетчиком 1, то появление положительного сигнала на выходедешифратора 3 (фиг.2 д) совпадает сэтим же сигналом на выходе дешифратора 2. Следовательно, сигнал с выхода дешнфратора 3 запрещает черезэлемент 9 прохождение короткого импульса с первого входа триггера 4(фиг.26) и установочный импульс для триггера 10 отсутствует (фиг,2 е), т.е, триггер 10 при этом не изменяет своего первоначального состояния (фиг.2 з).Возникновение сбоя в одном из счетчиковили 8 приводит к искажению соответствующего...

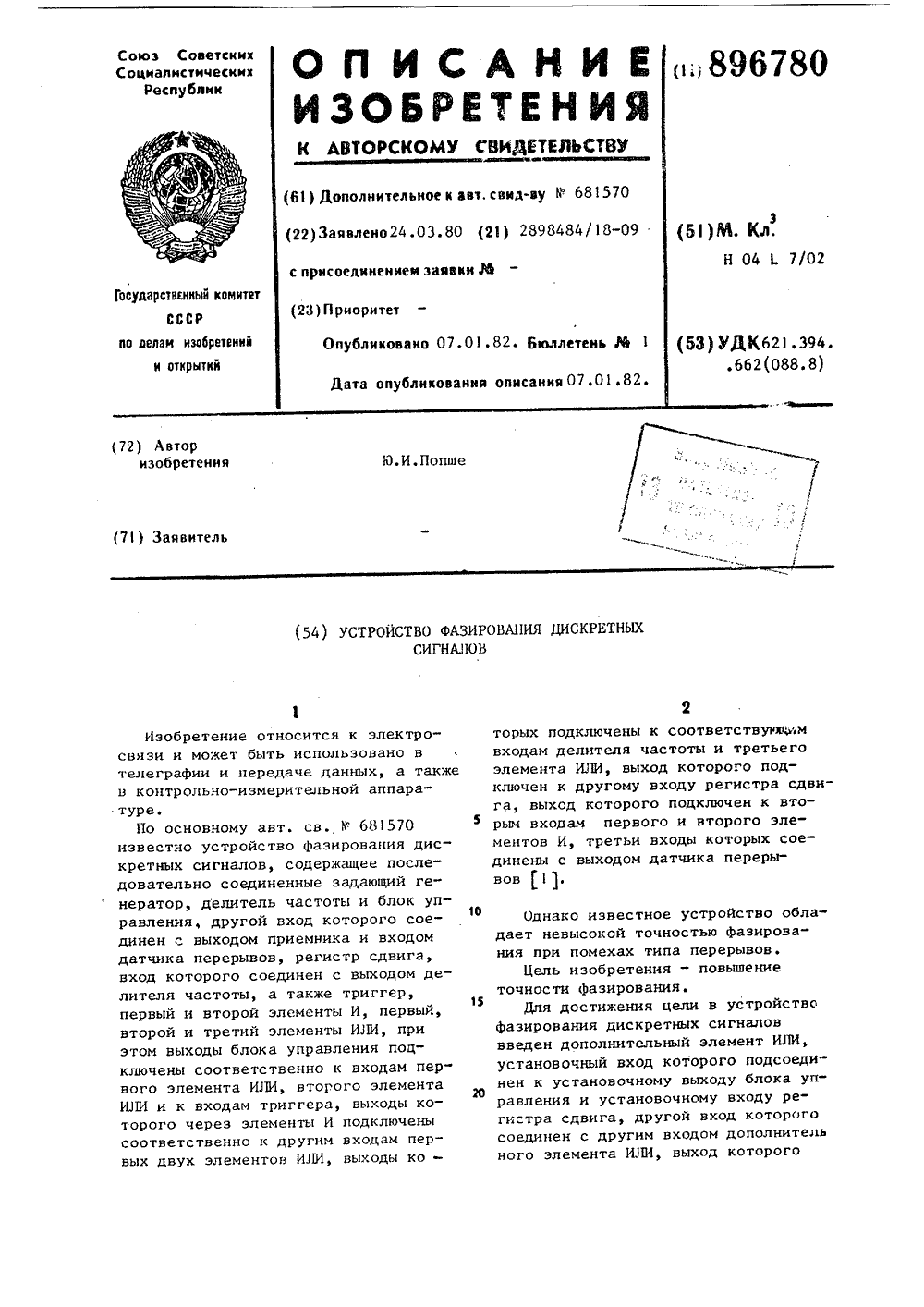

Устройство фазирования дискретных сигналов
Номер патента: 896780
Опубликовано: 07.01.1982
Автор: Попше
МПК: H04L 7/02
Метки: дискретных, сигналов, фазирования
...3 корректируют фазу опорного сигнала на выходеделителя 2 и одновременно черезэлемент ИЛИ 12 поступают на инфор О мационный вход регистра б, тактирующий вход которого подключен к выходуделителя 2. Кроме того, эти импульсы поступают на соответствующие раздельные входы триггера 7, осуществляющего по ним коммутацию выходарегистра 6 на соответствующий управляемый вход делителя 2 в автономномрежиме коррекции.При появлении.в канале связи перерыва, т.е. при пропадании входного сигнала, устройство переходитв автономный режим работы коррекции фазы опорного сигнала в соответствии с ожидаемой фазой входного сигнала, В этом случае датчиком 5 перерывов, связанным по входу с выходом приемника 4, вырабатывается сигнал управления, разрешающий...
Распределитель
Номер патента: 892726
Опубликовано: 23.12.1981
Авторы: Гришутина, Попше
МПК: H03K 17/62
Метки: распределитель
...1, счетный вход которого соединен с выходом элемента И 15, нторой вход которого подключен к единичному выходу триггера 5.функционирование распределителя осуществляется следующим образом.В основном режиме работы на управляющей шине 18 устанавливают еди ничный потенциал, разрешающий работу элементов И"НЕ 17 и 19. В исходном положении триггеры 5 и 8 находятся в нулевом состоянии, при котором на входы триггера 7 поступает нулевой потенциал. Этот потенциал принудительно удерживает оба плеча триггера 7 в единичном состоянии.Следовательно, на выходах элементов ;я-НЕ 17 и 19 при этом будет нулевой потенциал, удерживающий по установочным входам счетчики 1 и 16 в исходном, нулевом состоянии. Сигналы на выходных шинах 4 при этом отсут ствуют. При...

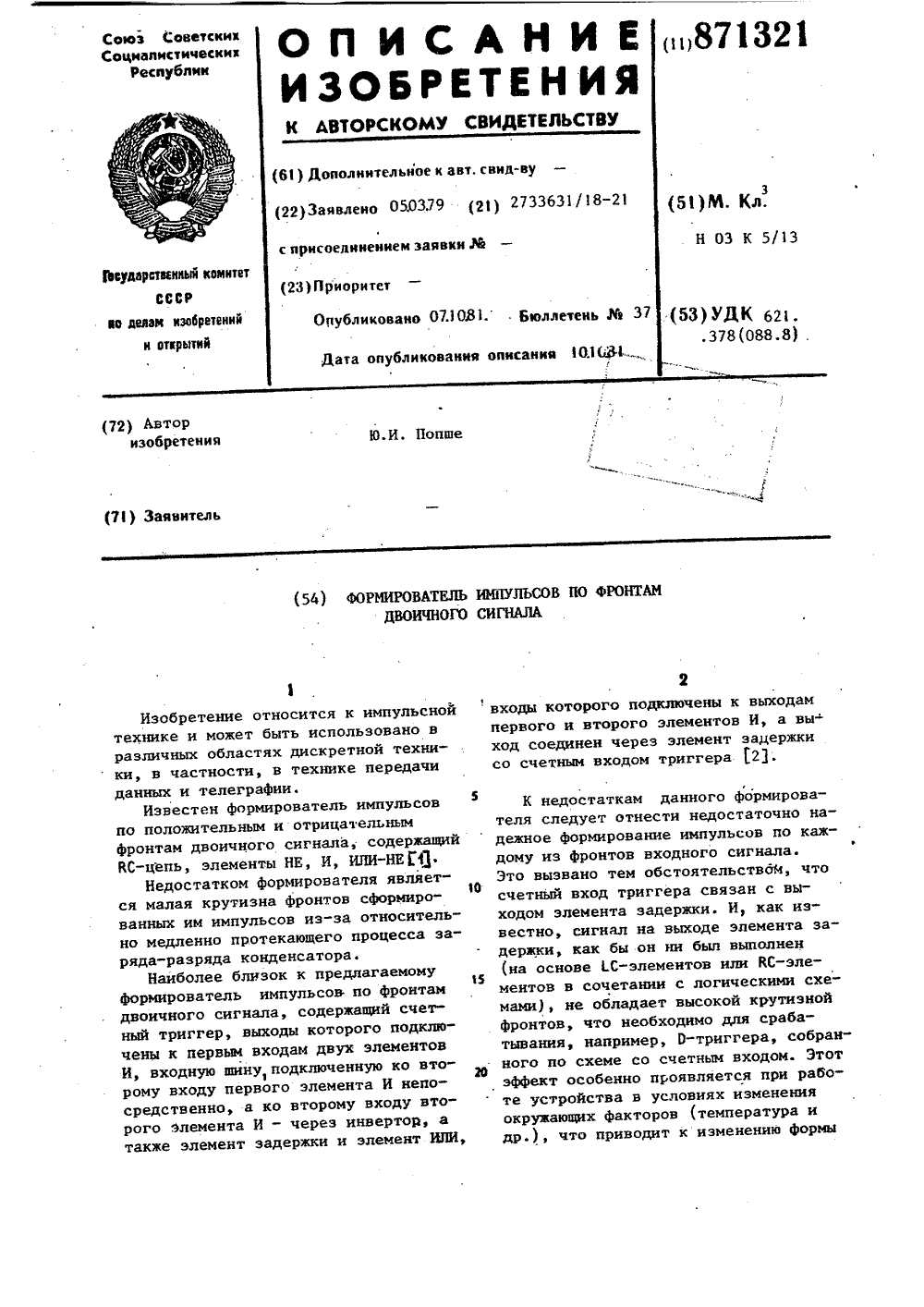

Формирователь импульсов по фронтам двоичного сигнала
Номер патента: 871321
Опубликовано: 07.10.1981
Автор: Попше
МПК: H03K 5/13
Метки: двоичного, импульсов, сигнала, формирователь, фронтам
...функциональная схе 1"а формирователя импульсов по фронтам двоичного сигнала, на фиг.2 - диаграмма, пояеняющая принцип егоработы.Формирователь содержит счетный триггер 1, элемент 2 ИЛИ, выход которого соедИнен со входом элемента 3 задержки, и инвертор 4, подключенный по входу ко входной щине 5, В формирователь введен второй счетный триггер 6, установочный вход которого соединен с установочным входом триг" гера 1 и с выходом элемента 3 задерж 71321 10 15 20 25 30 35 40 45 50 55 4ки. Счетные входы триггеров 1 и 6 подключены: один - ко входу, а другой - к выходу инвертора 4. Выход 7 триггера 1 и выход 8 триггера 6 являются выходами формирователя и соединены со входами элемента 2 ИЛИ.Формирователь работает следующим образом,В исходном...
Устройство для воспроизведения информации с многодорожечного магнитного носителя
Номер патента: 871191
Опубликовано: 07.10.1981
Автор: Попше
МПК: G11B 5/06
Метки: воспроизведения, информации, магнитного, многодорожечного, носителя
...8 И, первый 9 и второй КЬ-триггер 10 с индикатором 1 состояния и элемент 12 задержки. Первый вход элемента 8 И подключен к первому выходу блока 3, а второй -к объединенным между собой выходу элемента 12 задержки и дополнительному входу блока 2.Вторые установочные входы К триггеров 9. и 10 подключены соответственно к выходу блока 4 и к выходу элемента 5 ИЛИ. 45УСтройство работает следующим образом.Первая и вторая группы информационных битов от блока 1 поступают в блок 2, где фикс - ются. По синхроимпульсам от элементов ИЛИ 6 и 7, воспроизводимым50блоком 1 с крайних дорожек носителя информации, илн вспомогательным синхроимпульсам вырабатываемым блоком 4 имитации, блок 2 формирует строку н подготавливает ее к выдаче, Блок 3...
Устройство для фазирования факсимиль-ного аппарата
Номер патента: 849536
Опубликовано: 23.07.1981
Авторы: Ильин, Попше
МПК: H04N 1/36
Метки: аппарата, фазирования, факсимиль-ного
...импульсов, управляемый ключ 9, блок 10фазирования, блок 1 1 фиксации уровнясигнала и блок 12 сравнения,Устройство работает следующим образом,После подачи от блоков 1 и 6 напряженияна двигатели электроприводов 2 и 7 последние с помощью специальных,датчиков вырабатывают фазовые импульсы, длительностькоторых в дальнейшем определяется формн 1рователями 3 и 8, Эти импульсы черезущравляемые ключи 4 и 9 не проходят дотех пор, пока не появится управляющиййотенциал от блоков 5 и 11, которыесСоставитель Е.ПетроваМ. ЛиковичТехред С,Мигунова Корректор Г. Решетни ед аква 6 12 0/7 9 ВНИИПИ Государ по делам из 113035, МосквТираж 698 " Подписи твенного комитета ССС обретений и открытийЖРа ская на б., д. 4/5 Нроектная, 4 филиал ППП фПатентф, г....
Делитель частоты с любым целочис-ленным коэффициентом деления
Номер патента: 839067
Опубликовано: 15.06.1981
Автор: Попше
МПК: H03K 23/00
Метки: деления, делитель, коэффициентом, любым, целочис-ленным, частоты
...деления, авыход дешифратора 6 подключен кустановочному входу триггера 7 управления, соединенного своими выходамис управляющими входами первого венти-,ля и второго вентиля 2, В делительвведены последовательно соединенныеэлемент И-НЕ 8 и дополнительный инвертор 9, При этом вход инвертора 9подключен к выходу вентиля 1, второйвход элемента И-НЕ 8 соединен с шиной сброса счетчика 5, являющейся выходом 10 делителя, а выходэлемента И-НЕ 8 связан со счетнымвходом триггера 7.Делитель работает следующим образом,При описании схемы делителя зарабочий условно принят положительныйсигнал (потенциал, импульс, перепаднапряжения) при реализации ею коэффициента деления, равного 1.В исходном состоянии двоичныйсчетчик 5 и триггер 7 управлениянаходятся в...
Генератор установочного импульса
Номер патента: 839019
Опубликовано: 15.06.1981
Авторы: Кузьменко, Попше
МПК: H03K 3/02
Метки: генератор, импульса, установочного
...к точке соединения анода стабилитрона 525 с резистором б. Прямой выход 7 иинверсный выход 8 триггера 1 являются соответствующими выходами генератора.Генератор работает следующим об разом839019 Формула изобретения Составитель Н, МаркинРедактор М. Петрова Техред Н. Ковалева КорректорВ. Синицкая каз 4179/2 Тираж 988 ВНИИПИ Государственного ко по делам изобретений и о 113035, Москва, Ж, РаушскаПодписноитета СССРкрытийнаб, д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная,В момент появления на шине 4 нап-ряжения питания на выходе интегрирующей ВС-цепи 3 будет сигнал, соответствующий логическому нулю, которыйпо входу В устанавливает В 5-триггер1 в нулевое состояние, при которомна его инверсном выходе 8 будет сигнал, соответствующий...
Устройство контроля работоспособ-ности счетчиков
Номер патента: 818019
Опубликовано: 30.03.1981
Автор: Попше
МПК: H03K 21/34
Метки: работоспособ-ности, счетчиков
...вход которого соединен соответственно с выходом 15 устройства контроля работоспособности счетчиков и выходом сумматора 10 по мо дулю два, входы которого соединены с выходами проверяемого 1 и эталонного 2 счетчиков, дополнительные выходы которых сбединены со входами соответственно первого 3 и второго 4 формирователей, выходы которых соединены соответственно со вторым входом первого элемента И 6 и первым входом дополнительного элемента ИЛИ 12, второй вход которого соединен с выходом элемента 5 задержки, вход которого соедиЪнен с выходом первого формирователя 3,Устройство работает следующим обра.зом. Проверяемый счетчик 1 может быть подключен к устройству .как в процессе ее работы в действующей аппаратуре, так и в свободноМ состоянии, В...
Распределитель импульсов
Номер патента: 818013
Опубликовано: 30.03.1981
Автор: Попше
МПК: H03K 17/62
Метки: импульсов, распределитель
...регистра 1. Эта последовательность импульсов до воздействия на регистр 1 помехи остается неизменной и правильной. При сбое ре. гистра 1 возникает ошибка, которая запоминается и приводит к искажению (укорочению) данного и последующих циклов работы распределителя.Восстановление цикла работы распределителя происходит следующим образом.На фиг. 2 а, б, в представлены соответственно прямая и инверсная входная тактовая частота, а также сигнал на первом выходе дешифратора 2, отражающий исходное (нулевое) состояние регистра 1. Из диаграммы видно, что при переходе регист рав исходное состояние, что является признаком (но необязательным) конца текущего цикла, триггер 3 по счетному входу устанавливается в состояние (фиг. 2 г), разрешающее...
Одновибратор
Номер патента: 809504
Опубликовано: 28.02.1981
Авторы: Писарчук, Попше
МПК: H03K 3/284
Метки: одновибратор
...один из входов которого является 20входной шиной 2 одновибратора, аодин из выходов - выходной шиной 3одновибратора, первый времязадающийэлемент 4, а также дополнительныйвремязадаюший элемент 5, счетный 25триггер 6 и элемент 7 ИЛИ, Выходысчетного триггера б соответственночерез первый времязадающий элемент 4и дополнительный времязадающий эле- .мент 5 и элемент 7 ИЛИ связаны с другим входом ВЯ-триггера 1, один извыходов которого подключен к счетному входу счетного триггера б.Одновибратор работает следующимобразом,В исходном состоянии ВБ-триггер1 находится в нулевом состоянии, асчетный триггер б - в любом состоянии. Запускающий импульс поступаетна входную шину 2 одновибратора ипо входу Я устанавливает ВЯ-триггер 401 в единичное...
Одновибратор
Номер патента: 809502
Опубликовано: 28.02.1981
Авторы: Пискун, Попше
МПК: H03K 3/284
Метки: одновибратор
...10 задержки повторяют сигналы, поступающие на вход элемента б задержки, но они инвертированы. Сигналы на выходе дополнительного инвертора 11 задержаны относительно сигналов на входе элемента б задержки и в точности их повторяют. Положительный сигнал запуска, поступающий на вход 2 разрешенного первого, элемента И-НЕ 1, устанавливает триггер 3 в единичное состояние, сигнал 60 с выхода 4 задерживается и инвертируется элементами 6,9 и 10 и запре.щает И-НЕ 1 по второму входу, сигналом логического нуля с выхода 5 запускается времязадающий элемент 7, б 5 нулевой сигнал с выхода которого запрещает И-НЕ 8 по первому входу.На время срабатывания времязадающего элемента 7 элемент И-НЕ 8 запрещен по второму входу сигналОм логического нуля,...
Способ воспроизведения информации
Номер патента: 805409
Опубликовано: 15.02.1981
Авторы: Беляев, Кузьменко, Попше, Юдин
МПК: G11B 5/06
Метки: воспроизведения, информации
...информационной строки, параллельно с операцией Фазового сравнения измеряют и запоминают длительность периода следования служебных строк, например (когда по дорожкам чередуют запись "1" к, 0"), путем измерения длительности периода следования битов по двум логически объединенным между собой дорожкам и вырабатывают управляющий сигнал, по которому формируютфстробирующий импульс воспроизведения первой информационной строки; воспроизводят и Фиксируют информационные и синхронизирующие биты строки, параллельно записанной на носитель информации; каждый период следования синхросигнала запоминают, синхросигнал каждой текущей строки задерживают на величину, приблизительно равную запомненному полупериоду следования синхросигнала предыдущей...
Телевизионный синхрогенератор
Номер патента: 801307
Опубликовано: 30.01.1981
Авторы: Голубева, Писарчук, Попше
МПК: H04N 5/04
Метки: синхрогенератор, телевизионный
...вдоль строки, счетчик 4 числа телевизионных строк в знаке по вертикали, счетчик 5 числа рядов в кадре, блок б формирования стоп-сигнала, генератор 7 строчных синхроимпульсов, генератор 8 кадровых синхроимпульсов, блок 9 коммутацни синхросигнала и последовательно соединенные дешифратор 10, фазовый детектор 11, фильтр 12 нижних частот, вспомогательный генератор 13 и многопозиционный ключ 14Устройство работает следукщим образом.801307 Ьслй сигнал внешнего источника информации отсутствует, за счетдействия контура фазовой автоподстройки, состоящего из многопозиционного ключа 14, блока б, счетчиков 2-5, дешифратора 10, фазового детектора 11, фильтра 12, задающего и вспомогательного генераторов 1 и 13, последний вырабатывает ведущие сигналы...

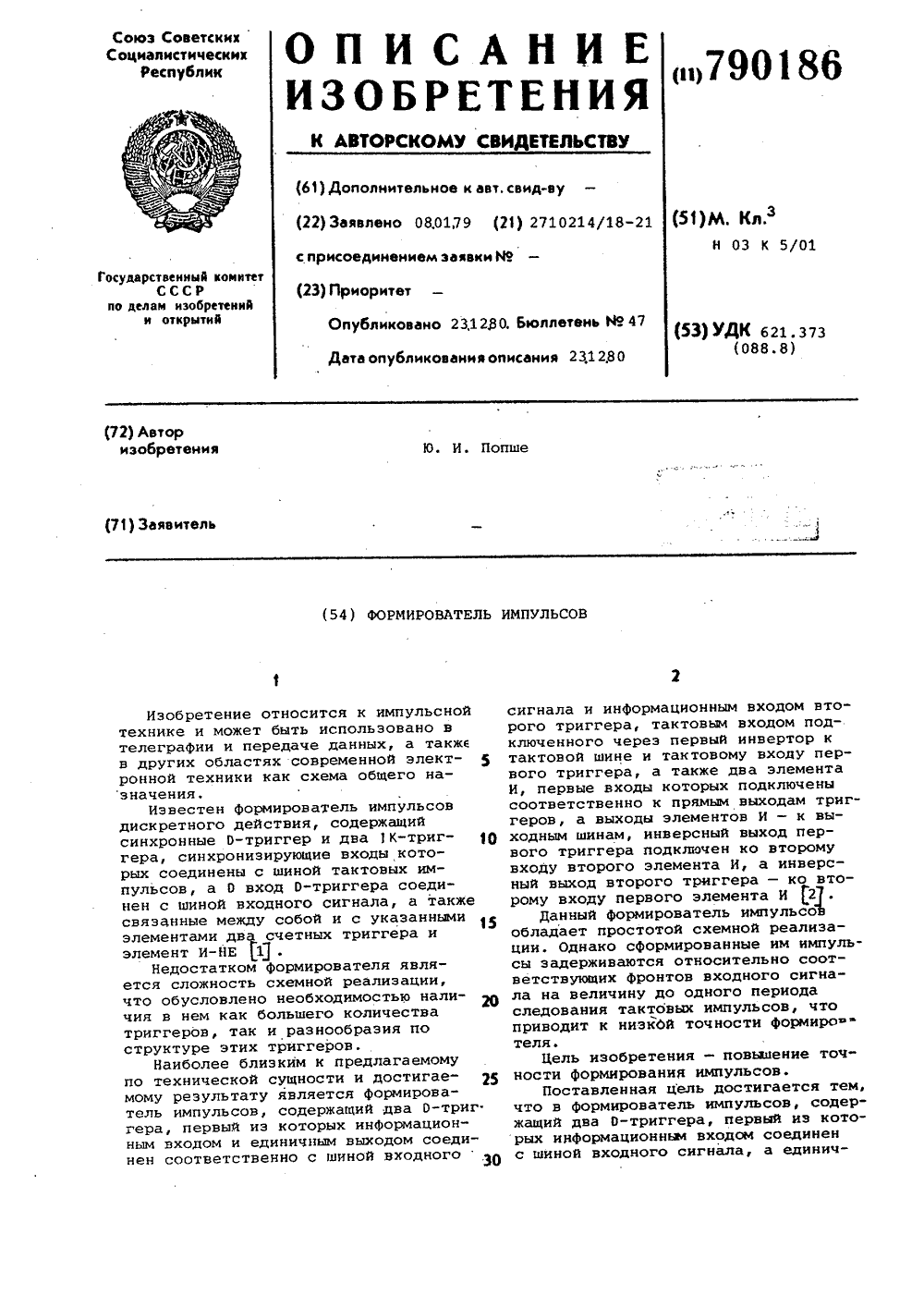

Формирователь импульсов
Номер патента: 790186
Опубликовано: 23.12.1980
Автор: Попше
МПК: H03K 5/01
Метки: импульсов, формирователь
...элементов И б и 7, а по выходу - с третьей дополнительной выкодной шиной 12.Формирователь работает следующим 4 О образом.Сигнал (фиг. 2 а) в виде двоичной последовательности с шины 2 формирователя поступает на информационный вход (О вход) первого триггера 1 и 4 на второй вход первого элемента И б непосредственно, а на второй вход второго элемента И 7 - через введеЪ- ный инвертор 10. Тактовые импульсы (фиг,2 б) с шины 5 поступают на такто- вый вход первого триггера 1 и через инвертор 4 - на такой же вход второго триггера 3. В исходном состоянии (после сброса или при наличии нулевого потенциала на шине 2) оба триггера находятся в нулевом состоянии, что означает наличие единичного потенциала как на инверсном выходе первого триггера 1,...
Устройство для защиты однотактного усилителя воспроизведения аппарата магнитной записи
Номер патента: 781897
Опубликовано: 23.11.1980
Авторы: Кузьменко, Попше, Юдин
МПК: G11B 5/02
Метки: аппарата, воспроизведения, записи, защиты, магнитной, однотактного, усилителя
...этими точками, Воспроиэсоединения второго конца резйстоРа и ка- водимый сигнал с первого входного эажи 15тода второго диода, аноды второго диода ма 9 поступает на первый зажим 7 выхои четвертого диода, катод которого под- да непосредственно, а со второго входноключен к аноду третьего диода, соедине- го зажима 10 - на второй выходной эа - ны между собой и связаны с общей шиной жим 8 через открытый током сме источнйка смещения, . щения, протекающим через резистор 1,20На чертеже приведена схема предлага- диод 4.емого устройства.Использование изобретения позволяетУстройство содержит два резистора 1 в значительной степени сохранить качести 2 и четыре диода 3-6. Первый диод 3 25 венные показателизаписанной информацииайодом и катодом подключен...
Устройство для компенсации перекоса носителя
Номер патента: 769610
Опубликовано: 07.10.1980
Авторы: Кузьменко, Попше, Юдин
МПК: G11B 5/43
Метки: компенсации, носителя, перекоса
...20 - аналогично с выходами одновибратора 5. Выходы коммутатора 19 соединены с соответствующими дополнительными входами подрегистра 2, а эти же выходы коммутатора 20 соединены с такими же входами подрегистра 3.Устройство работает следующим образом.Устройство воспроизводит информацию, записанную на носитель, дорожки которого разбиты на две группы поровну, образуя два канала. В каждом из каналов средние дорожки заняты под запись - воспроизведение синхросигнала.Синхроимпульсы со средних дорожек групп каналов от блока 1 усиления подаются на запуск одновибраторов 4 и 5, длительность импульсов которых меньше периода следования строк при номинальной скорости движения носителя, Импульс от одновибратора 4 (5) задним фронтом устанавливает...
Способ передачи дискретной информации
Номер патента: 767996
Опубликовано: 30.09.1980
Авторы: Антонишин, Беляев, Бондаренко, Писарчук, Попше
МПК: H04L 17/02
Метки: дискретной, информации, передачи
...заполняют их служебным сигналом;- первая комбинация служебного сигнала представляет собой сигнал, не совпадающий по своей структуре с каким-либо участком потока информационных кодовых сигналов;- вторая комбинация служебного сигнала представляет собой предварительно запомненную комбинацию того сигнала управления, который передан последним.Кроме того, способ предусматривает на приеме запрет на фиксацию сигналов управления, содержащихся в служебном сигнале и совпадающих с ранее зафиксированными,Сущность этой операции состоит в том, что после установления по первому служебному сигналу заданного режима работы приемника, например заданного регистра телеграфного аппарата, в дальнейшем в подтверждении этого режима нет необходимости, так как его...
Способ передачи и приема дискретной информации для систем связи с комбинированной обратной связью
Номер патента: 767992
Опубликовано: 30.09.1980
Авторы: Борисенко, Песоцкий, Писарчук, Попше
МПК: H04L 1/16
Метки: дискретной, информации, комбинированной, обратной, передачи, приема, связи, связью, систем
...совпадений элементов квитирующего;сигнала с инверсными элементами соответствующего сигнала. При длине блока, например, в 20 элементов при 5 совпадениях пряМых кодовых комбинаций квитирующегб сигнала 15 случаев несовпаденийможно трактовать как 15 случаев совдадений инверсных этих кодовых комбинациЯ,,65 Гаким образом, количество совпаденийв инверсных кодовых комбинациях квитирующего сигнала определяют косвейно. Кроме того, величину порога регулируют и тем самым добиваются усиления защиты одного из квитирующих сигналов "подтверждение" или "запрос".Так, если в приведенном выше. примеревеличину порога выбирают больше 10 совпадений, то сигнал "подтверждение" будет дополнительно защищен, что сп 0 собствует повышению помехоустойчивости передачи...
Синтезатор частот
Номер патента: 767977
Опубликовано: 30.09.1980
Авторы: Бондаренко, Еремеев, Писарчук, Попше
МПК: H03L 7/00
Метки: синтезатор, частот
...в частности увеличения на М,осуществляемого цри формировании тех периодоввыходного сигнала делителя 5 частоты с фиксированным коэффициейтомделения, которые следуют непосредственно за сигналом управления,поступающим с второго делителя 7частоты с переменным коэффициентомделения. Сигнал на выходе делителя 5 Очастоты с фиксированным коэффициентом деления представляет собой пос"ледовательность относительно длинных "пачек" импульсов частоты Ги одиночных импульсов частоты Г 5 чередующихся друг с другом с часто.той Г. В переходном режиме сигналперестройки перестраиваемого генератора 3, снимаемый с выхода Фильтра нижних частот 2, представляетсобой биение частот Го,Стационарное состояние наступаеттогда, когда в результате работыпетли...
Счетчик с коэффициентом счета 2 +1
Номер патента: 766021
Опубликовано: 23.09.1980
Авторы: Еремеев, Кияница, Попше
МПК: H03K 23/26
Метки: коэффициентом, счета, счетчик
...равного 2,39 осуществляется преобразованием кода этих цифр в соответствующий двоичный код, а именно; 2 ф 111, 3 110 9 О О О . Потенциалом с единичного выхода блока 6 осуществляется блокировка воздействиясигнала с выхода счетчика 3 на входтриггера 12. В этом случае на выходетриггера 12 имеется постоянно действующий рабочий сигнал. Следовательно, в этом случае через элемент 11на выход устройства проходит вся серия входных импульсов, т.е. коэффициент деления устройства равен единице.Потенциал с нулевого выхода блока 6 блокирует работу триггера 13. В этом случае на выход устройства не проходит ни один импульс, что равносильно блокировке работы устройства в целом. Таким образом, коэффициент деления данного счетчика может принимать значения...
Устройство для распределения уровней
Номер патента: 766015
Опубликовано: 23.09.1980
Авторы: Писарчук, Попше, Шиденко
МПК: H03K 17/62
Метки: распределения, уровней
...9 или 11 включается тот или иной дешифратор. Если управляющий сигнал на входе 14 появляется во время работы распределителя по сигналу, поступив щему на вход 13, то коммутирующий триггер 5 устанавливается в состояние "единица", но триггер б сохраняет свое прежнее состояние до конца цикла работы по первому управляющему сигналу и по окончании этого цикла изменяет свое состояние. При этом :на вход 11 поступает разрешающий сигнал и начинается генерация кода вторым дешифратором. По окончании этого цикла сигналом с выхода последнего разряда второго дешифратора триггер 5 устанавливается в начальное следующее.состояние.При совпадении по времени входных управляющих импульсов срабатывает одна определенная группа каналов (в зависимости от...
Устройство для воспроизведения информации с многодорожечного магнитного носителя
Номер патента: 763953
Опубликовано: 15.09.1980
Авторы: Бондаренко, Кузьменко, Попше
МПК: G11B 5/06
Метки: воспроизведения, информации, магнитного, многодорожечного, носителя
...входам первого подрегистра 8 и второго подрегист ра 12.Блок 3 формирования импульса воспроизведения строки содержит канальные первый триггер 16 и второй триггер 17, связанные по входам установки в единицу с соответствующими синхронизирую- шими выходами блока 1 воспроизведения сигналов, а по единичным выходам -со входами элемента 18 И, выход которого является первым выходом блока 3 и через элемент 19 задержки подключен к обьединенным между собой установочным в исходное состояние входам триггера 16 и триггера 17, являющимся вторым выходом блока 3. 25 30 Блок 4 имитации вспомогательного синхросигнала выполнен в виде двух подканалов с общими для обоих из них адающим генератором 20 и узлом 21 разрешения, при этом первый подканал состоит...
Способ воспроизведения информации
Номер патента: 736165
Опубликовано: 25.05.1980
Авторы: Антонишин, Беляев, Писарчук, Попше, Юдин
МПК: G11B 5/06
Метки: воспроизведения, информации
...задержки будет равна половине предшествующего ее формированию периода следования синхросигнала.На чертеже представлена структурная схема устройства, реализующего предлагаемый способ. Способ воспроизведения информационной строки осуществляют следующим образом.Воспроизводят и фиксируют информационные и синхронизирующие биты строки, параллельно записанной на многодорожечный носитель информации. Каждый период следования синхросигнала запоминают. Синхросигнал каждой текущей строки задерживают на величину, приблизительно равную запомненному полупериоду следования синхросигнала предыдущей строки путем его преобразования в соответствующий временной интервал, По задержанному синхросигналу формируют импульс воспроизведения строки.Способ...
