Гирнык

Номер патента: 1837300

Опубликовано: 30.08.1993

Авторы: Гирнык, Карплюк, Неминущая, Тимофеенко, Чепорнюк

МПК: G06F 11/00, G06F 13/00

Метки: абонента, каналом, связи, сопряжения

...передачисигнал 20 с выхода трансформатора 5 поступает на вход элемента ИСКЛЮЧАЮЩЕЕИЛИ 14, на другой вход которого поступаетсигнал 23 с выхода триггера 16, Если эти 40сигналы различаются, то на выходе элемента 14 образуется уровень логической единицы и по ближайшему переднему фронтуимпульсов 21 с выхода генератора 1 устанавливается триггер 15, с выхода которого 45уровень логической единицы 22 поступаетна входы 1, К триггера 16, По следующемуфронту импульсов 21 триггер 16 опрокидывается и повторяет состояние сигнала свыхода трансформатора 5. Одновременно 50сигнал 23 с выхода триггера 16 поступаетна вход элемента 14, уровень логическогонуля с выхода которого сбрасывает триггер15,Если сигнал 20 с выхода трансформатора поражен короткими...

Номер патента: 1724243

Опубликовано: 07.04.1992

Авторы: Борисенкова, Гирнык, Кантор, Микельсон, Огилец, Тихомиров, Шухман

МПК: A61K 7/047

Метки: лака, ногтей, снятия, средство

...при нарушении эпителия кожи у ногтевой пластины, разработана рецептура средства для снятия лака с ногтей при следующем соотношении компонентов, мас,%, изопропиловый спирт 20,0 - 23,0; масляный стабилизированный экстракт тысячелистника 2,0 - 4,0; масляный стабилизированный экстракт крапивы двудомной 2,0 - 4,0; масляный стабилизированный экстракт подорожника 2,0 - 4,0; ацетон - до 100,В составе средства для снятия лака в качестве растворителя используют смесь растворителей: изопропиловый спирт 20,0 - 23,0% и ацетон 74,0 - 65,0%, Введение ниже нижнего предела изопропилового спирта (20,0%) не обеспечивает флегматизирующего действия на ацетон. Введение выше верхнего предела изопропилового спирта (23,0%) снижает эффективность снятия лака с...

Номер патента: 1693335

Опубликовано: 23.11.1991

Авторы: Белошицкий, Гербей, Гирнык, Гнатышин

МПК: F26B 17/26

Метки: вибрационная, древесных, отходов, сушилка

...образом.Мелкие фракции древесных отходов засыпают в загрузочную воронку 20. Включается питающее напряжение на электромагнит 10, в результате чего якорь 11 вместе с виб 1693335ротранспортером 5, лотками 15 и 13 и конусным расширением 12 начинает вибрировать, при этом отходы поступают в пространство между трубой 3 и вибротранспортером 5 и перемещаются в сторону наклонной крышки 14. Одновременно подается теплоноситель по трубе 3, который выходит через отверстия 17 и с древесными отходами поступает в простоанство между лотками 15, 13, 22 и 23. Древесные частицы благодаря направленной вибрации вибротранспортера 5 поднимаются вверх по лотку 15, переходя затем в лоток 13. Наличие в лотках 13 перфораций дает возможность сухим мелким...

Номер патента: 1663351

Опубликовано: 15.07.1991

Авторы: Белошицкий, Гербей, Гирнык, Гнатышин

МПК: F26B 17/14

Метки: древесины, мелких, отходов, сушилка

...13, откуда они перемещаются на обечайки 2, скользя по ним вниз и пересыпаясь затем на отбойные элементы 5, выполненные в виде лепестков 6 и 7, При вращении поЛого вала 4 от шестерни 20 под действием центробежной силы, а также благодаря наличию некоторого угла наклона отходы перемещаются вниз на следующую обечайку 5 и т.д; до нижней, бункерной части сушилки, где через устройство 14 выгрузки материал удаляется из сушилки. Теплоноситель в виде топочных газов подается из короба 15 в сушилку через перфоратросе 9 укреплены кольца 12, взаимодействующие с кулачками 8, изменяющими уголнаклона отбойных элементов 5. 1 з.п, ф-лы,2 ил. цию 16 в корпусе 1. В зависимости от температуры топочных газов, влажности отходов древесины и фракционного...

Номер патента: 1645428

Опубликовано: 30.04.1991

Авторы: Гирнык, Грещишин, Курепин

МПК: E21B 7/04

Метки: конструкция, многоствольной, скважины

...1 стволы разведены на угол 30, фактически он составляет 2 - 3. Кроме того, выступы 31 наконечника 30 условно выведены из зацепления с замковыми узлами 12 переводника 9,Строительство многоствольной скважины осуществляют следующим образом,Вначале бурят основной ствол 1, в него спускают и цементируют колонну 2. Далее производят спуск хвостовика 4 и клина 5 с ориентировкой в нужном азимутальном направлении. После этого бурят дополнительный ствол 7, спуск" от хвостовик 8 с перевод- ником 9 и цементируют его. Далее на трубах 8 производят спуск хвостовика 19 с внутренней компоновкой, включающей долото 21, вставку 22, поршень 23, штангу 24, муфту 25, переводник 26, патрубок 28.Окно 20 хвостовика 19 должно быть ориен тировано в сторону...

Номер патента: 1437980

Опубликовано: 15.11.1988

Авторы: Гирнык, Сушко

МПК: H03K 5/153, H03K 5/19

Метки: подавления, помех

...И-НЕ б и к одному входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 7, выход которого подключен к другим входам первого элемента И-НЕ 5 и второго элемента И-НЕ 6, выход которого подключен ко входу сброса первого триггера 1, а второй вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 7 является управляю щим входом устройства 8. 35Устройство работает следующим образом. На тактовый вход 3 устройства поступают тактовые импульсы. Пусть уп О равляющий сигнал 9 и выходной сигнал 11 равны логическому нулю. Тогда ,уровень логической единиць 1 с инверсного выхода второго триггера 2 поступает на вход элемента И-НЕ б и на 45 вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 7, с выхода которого единичный сигнал поступает на второй вход элемента И-НЕ, нулевой уровень с выхода которого удерживает первый...

Номер патента: 1437797

Опубликовано: 15.11.1988

Автор: Гирнык

МПК: G01R 25/00

Метки: фазометр

...входу формирователя 3 импульсов указанные входные сигналы. На выходе формирователя 3 вырабатываются короткие импульсы, соответствующие моментам перехода через нуль входных сиг" налов. Формирователь 3 стробируется45 сигналом с третьего выхода синхронизатора 1 для исключения переходных процессов на участках коммутации. Короткий импульс, соответствующий одному входному сигналу, через коммутатор 4 сбрасывает счетчик 5, считывающий тактовые импульсы с выхода синхронизатора 1. Короткий импульс, соответствующий другому входному сигна лу, через коммутатор 4 и схему 10совпадения поступает на управляющий вход регистра б и переписывает содержимое счетчика 5. В результате в регистре 6 записано число тактовых импульсов, соответствующее временному...

Номер патента: 1425851

Опубликовано: 23.09.1988

Авторы: Гирнык, Чепорнюк, Шувалов

МПК: H04B 1/52

Метки: согласования

...10) присутствует мешающее нескомпенсированное напряжение.Для устранения указанного недостатка на второй инвертирующий вход сумматора 8 в начальный, после включения, отрезок времени поступает пилообразное напряжение. Вследствие этого в моменты совпадений некомпенсированного и пилообразного напряжений на выходе сумматора 8 появляется нулевое напряжение, что фиксируется пороговым блоком 9. Сигнал с выхода последнего поступает на дифференцирующий блок 11, формирующий по переднему фронту сигнала короткие импульсы, которые совпадают с моментами равенства напряжений. Цифровой код (отсчет с выхода первого счетчика 5, соответствующий нескомпенсированному напряжению) в каждый отсчетный момент времени записывается импульсами с выхода...

Номер патента: 1411950

Опубликовано: 23.07.1988

Автор: Гирнык

МПК: H03K 5/153

Метки: импульсов, формирователь

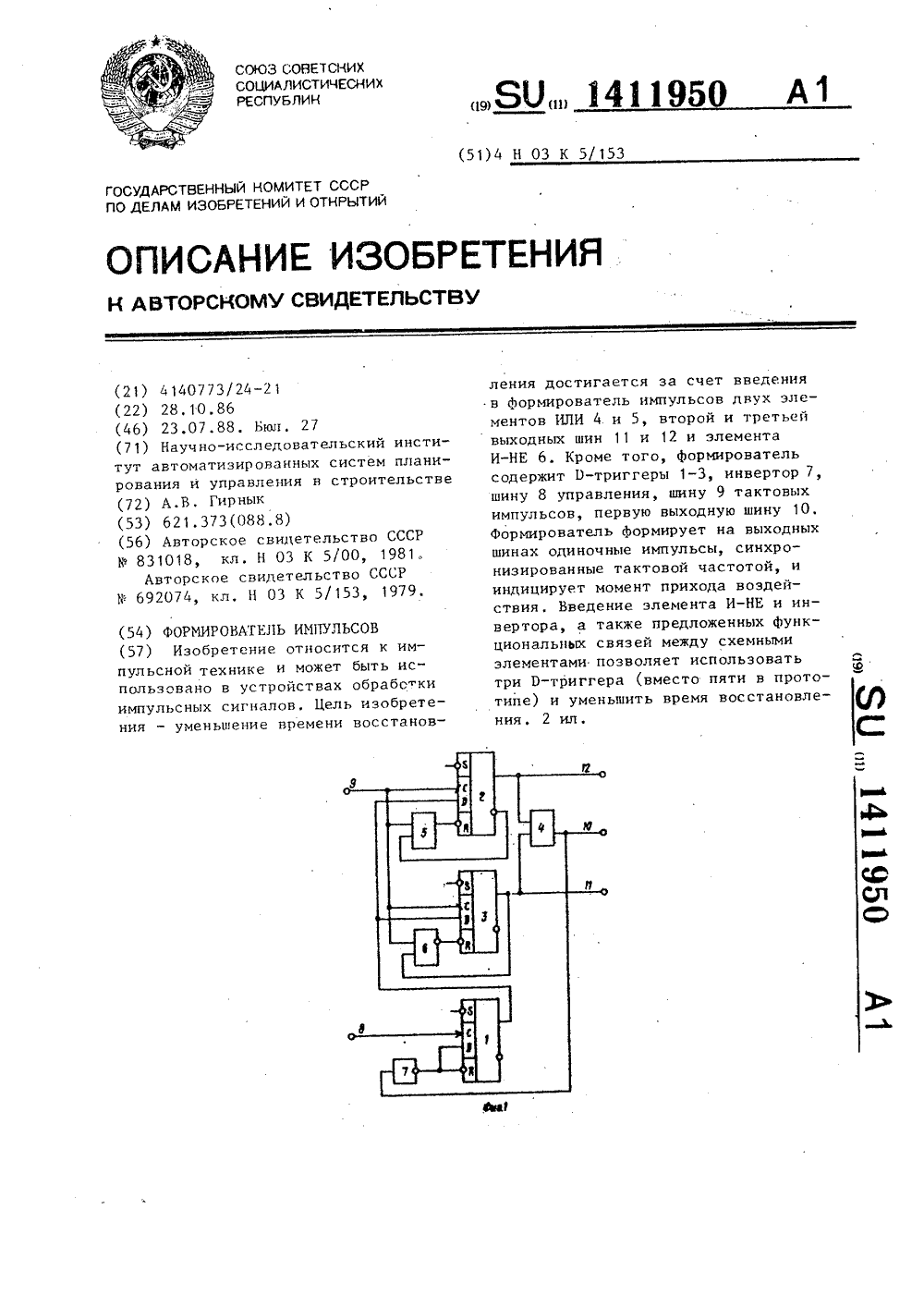

...образом.В исходном состоянии триггерь 1 1-3сброшены.На тактовый вход 9 поступаютимпульсы тактовой частоты,В случае прихода воздействия на 45свход 8 (Фиг. 2 а) в момент наличияИмпульса тактовой частоты на шине 9(фиг, 2 б) взводится триггер 1 и позаднему фронту тактового импульсавзводится триггер 3 (Фиг. 2 д). Уровень логической единицы с выхода триг.50гера 3 через элемент ИЛИ 4 (фиг. 2 е)и инвертор 7 сбрасывает триггер 1 иудерживает его в сброшенном состоянии(фиг, 2 в). По переднему фронту следующего тактового импульса черезэлемент И-НЕ 6 сбрасывается триггер3, что через элемент ИЛИ 4 и инвертор7 снимает сигнал сброс с триггера Б результате на выходе триггера 3 формируется импульс синхронно с первой после воздейстия паузой тактовых...

Номер патента: 1406813

Опубликовано: 30.06.1988

Авторы: Вышняков, Гирнык, Фельдман, Цыбулевский

МПК: H04L 27/14

Метки: приемник, сигналов, цифровых

...16 и нтуай2 Й щутегратоу)ы и первый 17 и Второйсу щуа у арь пас уууяют нт входы решяющего блока 3 В котора)м ньуЦелпоусяпере:,янаеь.:е дкскретньуе сигналы, -Ориису стВ ующая во ВКОдн Ом сигналеддитву як нмууульсная помеха иузющяянеапоепелечРй сдвч ф" зОРО"у) с РуК Асов (а, ь + , где А - амппитуда импульсной помехи; я; - частота СООТВЕТСТВУЮЩЕГО КаНаЛа; о - МОМЕНТ возникновения импульсной помехи относительно начала единичного элемента сигнала; Ц - постоянный сдвиг фазового спектра импульсной помехи.Для устранения мешающих напряжений с дополнительных выходов генератора 2 сигналов заданной формы на опорные входы первого 4, второго 7, третьего 10 и четвертого 13 перемножителей подаются соответственно синфазные и кнадрятурные сигналы с...

Номер патента: 1404974

Опубликовано: 23.06.1988

Автор: Гирнык

МПК: G01R 25/00

Метки: одноканальный, фазометр

...устранения указанного недостатка сигнал с выхода ограничителя 5 поступает на дифференциатор 9, на выходе которого образуются импульсы 19 с крутыми Фронтами, которые отличны от нуля только на интервалах, совпадающих с фронтами сигналов 16 и 18. Передний фронт сформированных импульсов 19, как и в известном, определяет погрешность отсчета д, д", зависящую от уровней входных сигналов 15 и 17. Однако, если просуммировать половины длительностей импульсов 19 с интервалом между их противоположными Фронтами, то получают непосредственно измеряемый фазовый сдвиг Л , независимо от уровней входных сигналов 15 и 17; Это осуществляется следующим образом. Компаратор 10 приводит импульсы 19 к логическим уровням. По переднему фронту импульса 20,...

Номер патента: 1394387

Опубликовано: 07.05.1988

Авторы: Гирнык, Глущенко, Горелов, Ткаленко

МПК: H02P 5/16

Метки: постоянного, электропривод

...который отключает ключевой усилитель 2. Поскольку в этот момент внешнее напряжение с электродвигателя 1 снято, то на нем возникает напряжение, равное электродвижущей силе, которая пропорциональна частоте вращения ротора. Это напряжение через включенный стробируемый усилитель 4 поступает на формирователь 5 пилообразного напряжения, По окончании тактового импульса 8 напряжение 9 (фиг, 2) на выходе формирователя 5 пилообразного напряжения начинает линейно спадать,и в момент сравнения его с порогом10 дискриминатора 6 последний срабатывает и включает ключевой усилитель 2. Чем больше частота вращенияротора электродвигателя 1, тем больше его электродвижущая сила, темот большего значения спадает напряжение 9 на выходе формирователя...

Номер патента: 1390547

Опубликовано: 23.04.1988

Авторы: Гирнык, Огороднийчук, Чепорнюк, Черняев

МПК: G01N 22/04

Метки: влажности, измеритель

...отнетнителя 19, сдвинутый по частотемодулятором 2Вследствие этого навыходе СВЧ-детектора 11 появляетсясигнал на частоте генератора 8 с фаэовым сдвигом, пропорциональным расстройке СВЧ-генератора 18 относительно собстненной частоты резонатора 1,Указанный сигнал через фаэовращатель3 и ограничитель 14 поступает навход фазового детектора 15, на опорный вход которого поступает сигналс делителя 7 частоты, вследствие чего на выходе детектора 15 образуетсянапряжение, пропорциональное расстройке СВЧ-генератора 18 относительно собственной частоты резонатора 1,которое через фильтр 1 б и сумматор17 поступает на управляющий входСВЧ-генератора 18 и изменяет егочастоту до тех пор, пока она не станет равной собственной частоте резонатора 1,Кроме...

Номер патента: 1388926

Опубликовано: 15.04.1988

Автор: Гирнык

МПК: G08C 19/12

Метки: информации, приема

...и 8, срабатывающие соответственно от положительной и отрицательной полярности.Однако ири появлении во входном сигнале импульсных помех отклик полосовогофильтра 1 накладывается на полезныйсигнал, сигналь 1 на выходах фильтров 3 и 10ио уровню приближаются друг к другу,возрастает цисло ошибоцнпгх решений на выходе пороговых элементов 7 и 8.Для устранения указанного недостаткасигнал с выхода полосового фильтра 1проходит последовательно режекторныефильтры 2 и 13, нули передаточной характеристики которых соответственно равны частотам 1 о+Л 1, Поскольку полезныйсигнал на обеих частотах подавляется режекторнымн фильтрами 12 и 3, то при отсутствии импульсных псмех сигнал на входетретьего порогового элемента 14 равен нулю, через схему ИЛИНЕ 16 на...

Номер патента: 1381509

Опубликовано: 15.03.1988

Авторы: Гирнык, Плаксин, Рукина, Черняев

МПК: G06F 11/30

Метки: блоков, логических

...обеспечения стимуляции несов" местимых во времени входов контролируемого блока сигнал с выхода счетчика 7 поступает на дешифратор 10, на выходах которого появляются несовпадающие во времени импульсы (импульс на каждом выходе соответствует состоянию счетчика 7), поступающие на группу 11 триггеров 18,1 18.Ю. Поскольку на синхровходы триг" геров 18 поступают несовпадающие во времени импульсы, то и изменения состояний триггеров 18 не совпадают во времени друг с другом. Таким образом, тестовая последовательность с генератора 3 повторяется на выхо. де блока 11, фронты импульсов каждого разряда разнесены во времени на период генератора 1 тактовых импульсовПо обнуленив счетчика 7 сигналом с его последнего разряда устанавлива ется...

Номер патента: 1378082

Опубликовано: 28.02.1988

Авторы: Гирнык, Куприенко, Цыбулевский, Чепорнюк

МПК: H04L 27/26

Метки: дискретной, информации, передачи, приема

...состояния МПРФ 5 и коммутаторов 8 и 9, и на перемножитель 6 подаются сигналы следующего выделяемого канала и опорного колебания. Одновременно к выходу перемножителя 6 коммутатор 8 подключает следующий интегратор 7, Таким образом, этот процесс многократно повторяется циклически ча протяжении длительности единичного элемента сигнала, в конце которого значения напряжений с выходов интеграторов 7 записываются в запоминающий блок 13 по сигналам, поступающим из синхронизатора 4. Полученные при обработке двух соседних единичных элементов сигнала и записанные в запоминающем блоке 13 напряжения поступают на блок 14 вычисления разности фаз для относительного декодирования. По результатам вычислений блока 14 решающий блок 15 принимает решение о...

Номер патента: 1365325

Опубликовано: 07.01.1988

Авторы: Баско, Гирнык, Рукина, Черняев

МПК: H02P 5/16

Метки: постоянного, электропривод

...усилителе 3 мощности напряжение ЭДС электродвигателя 1, пропорциональное скорости вращения, через открытый ключ 4 поступает на первый вход схемы 5 сравнения (сигнал Б ), на второй вход которой поступает сигнал Б с выхода цифроаналогового преобразователя 12, преобразующего состояние реверсивного счетчика 11 в соответствующий аналоговый сигнал.На тактовый вход реверсивного счетчика 11 с выхода коммутатора б поступает либо сигнал У с выхода генератора 7, либо импульсы Бсо второго выхода делителя 8 частоты в зависимости от уровня сигнала на его управляющем входе, подключенном к выходу одновибратора 9, Во время действия импульса Ц на тактовый вход счетчика 11 поступают импульсы 07 с выхода генератора 7, а на управляющий вход счетчика 11...

Номер патента: 1336185

Опубликовано: 07.09.1987

Авторы: Гирнык, Глущенко, Горелов, Ткаленко

МПК: H02P 5/17

Метки: постоянного, электропривод

...13 и стробируемый усилитель 3 поступает на формирователь 4 пилообразного напряжения, который по окончании тактового импульса начинает формировать спадающее напряжение, начальный уровень которого равен сигналу стробируемого усилителя 3, т. е. пропорционален мгновенной угловой скорости ротора, При достижении напряжением с выхода формирователя 4 порога дискриминатора 5 последний включает усилитель 6 мощности и к электродвигателю 1 подключается напряжение источника питания, Таким образом, время включения усилителей 6 мощности пропорционально рассогласованию между мгновенной угловой скоростью ротора и заданной скоростью, что позволяет ее стабилизировать. По окончании тактового импульса одно- вибратор 7 формирует короткий импульс,...

Номер патента: 1317627

Опубликовано: 15.06.1987

Авторы: Гирнык, Глущенко, Горелов, Ткаленко

МПК: H02P 5/17

Метки: постоянного, электропривод

...Это напряжение через включенный стро 17627бируемый усилитель 7 поступает навход формирователя 8 пилоообразного напряженияПо окончании импульса тактового генератора 5 стробируемый усилитель 7 отключается и формирователь 8 начинает формироватьспадающее пилообразное напряжение,начальный уровень которого равен сигналу, поступившему с выхода строби-.10 руемого усилителя 7, т,епропорционален мгновенной частоте вращенияротора электродвигателя 1, При достижении напряжением порога срабатывания дискриминатора 4 последнийвключает ключевой усилитель 3, электродвигатель 1 подключается к источнику 2 питанияВ начале разгона,когда частота вращения мала, электродвижущая сила и начальный уровень 20 пилообразного напряжения меньше напряжения порога...

Номер патента: 1317340

Опубликовано: 15.06.1987

Авторы: Гирнык, Огороднийчук, Чепорнюк, Черняев

МПК: G01N 22/04

Метки: влажности, измеритель

...Фазочастотной характеристики, который пропорционален добротности. Для этого генератор 6 настраивается в резонанс с резонатором 8 с помощью петли Фазовой автоподстройки частоты (ФАПЧ): с выходарезонатора 8 сдвинутый по фазе (сдвиг пропорционален взаимной расстройкерезонатора 8 и СВЧ-генератора 6) сигнал поступает на СВЧ-детектор 9, на другой вход которого поступает сигнал с направленного ответвителя 7,сдвинутый по частоте однополосным модулятором 14, вследствие чего на выходе СВЧ-детектора 9 появляется сигнал на частоте низкочастотного генератора 10 с Фазовым сдвигом, пропорциональным расстройке генератора 6 относительно резонатора 8. Указанный сигнал через. Фазовращатель 1 и ограничитель 2 поступает на вход Фазового детектора 3, на...

Номер патента: 1314474

Опубликовано: 30.05.1987

Автор: Гирнык

МПК: H04L 27/22

Метки: демодулятор, фазоразностный, цифровой

...отсчета относительной фазы. Считываемое число разрядов счетчика 3 равно кратности манипуляции.Однако при наличии в канале связи сдвига частоты несущая частота получает дополнительный фазовый набег эа период манипуляции:щ = 2 йьГТ,где ЪГ - сдвиг частоты в канале связи;Т - период манипуляции,Указанный набег приводит и к сдвигу измерительного фронта к границе области решения. При этом уменьшается защитный интервал и существенно повышается вероятность ошибки демодуляции под воздействием шума, фазового дрожания и других помех, т,е. ухудшается помехоустойчивость. Поэтому измерительный импульс поступает на блок 13 выделения знака, на другой вход которого поступает сигнал с выхода старшего несчитываемого разряда счетчика 3, изменяющий в...

Номер патента: 1314379

Опубликовано: 30.05.1987

Авторы: Гирнык, Глущенко, Горелов, Ткаленко

МПК: G11B 15/46

Метки: кассетного, накопителя, электропривода

...образом.При включении устройства с выхода генератора 5 на управляющие входы усилителя 2 мощности и аналогового ключа 6 поступают импульсы большей скважности, под действием которых усилитель мощности отключается, а сигнал с выхода двигателя 1, равный его ЭДС, через аналоговый ключ 6 заряжает интегратор 7 до величины ЭДС, пропорциональной скорости вращения ротора двигателя 1. По окончании импульса (фиг. 3 А) с выхода генератора 5 начинается разряд интегратора 7. Когда напряжение на выходе интегратора 7 уменьшается до порогового напряжения блока 3 сравнения, сигнал (фиг. ЗБ) с его выхода через усилитель 2 мощности воздействует на электродвигатель 1.При включении устройства из режима Стоп ЭДС равна нулю, интегратор не заряжается и...

Номер патента: 1312453

Опубликовано: 23.05.1987

Авторы: Барабохин, Гирнык, Захарченко, Кириченко, Лавриненко

МПК: G01N 21/25

Метки: анализа, растворов

...волны 9, = 422 нм поглощения свинца. Вторая часть на каждом шаге диска в этом ряду не содержит отверстия.Таким образом, световой поток на входе фотоприемника 5 имеет вид ступенчатой периодической Функции 16, три ступени которой соответствуют поглощению растворенного вещества, недисперсному поглощению растворителя и темновому потоку с учетом приведенного к входу темнового Фото- тока и дрейфа усилителя ФотоприемникафВ соответствии с этим можно определить указанные потоки следующим образом:1, =К( рх+ 1) + 1,;1,=0;1 з=К 1,+1где К - коэффициент, учитывающий воздействие мультипликативных Факторов (медленные флуктуации светового потока источника 1, отражение потока от кюветы 4, изменение крутизны фотоприемника и др);- коэффициент...

Номер патента: 1292203

Опубликовано: 23.02.1987

Авторы: Вышняков, Гирнык, Чепорнюк

МПК: H04L 27/22

Метки: дискретных, приемник, сигналов

...на выходе формирователя 4 сигнала) адрес стертого слова записывается в регистр 5 и запрещается 55 суммирование этого слова сумматором 11, Кроме того, устанавливается триггер 8, предварительно сброшенный в начале приема кодовогоблока синхронизатором 2. Последним двоичным словом принимаемого кодового блока является поразрядная сумма двоичныхслов блока по модулю два, Это последнее слово в блок 12 памяти не записывается, а только поступает на сумматор 11, в результате чего в последнем образуется двоичное слово, повторяющее стертое,По окончании, приема осуществляется передача кодового, блока из блока 12 памяти получателю информациичерез коммутатор 7. Счетчик 10 повтоно перебирает все адреса блока 12 памяти. Когда состояние счетчика 1...

Номер патента: 1292198

Опубликовано: 23.02.1987

Авторы: Вышняков, Гирнык, Цыбулевский, Чепорнюк

МПК: H04L 25/40

Метки: дискретной, информации, передачи, приема

...код номера канала, через который проходит максимальныйсигнал. Появление в канале связиимпульсной помехи вызывает на выходе -го канала многоканальногосогласованного Аильтра 3 в значащиймомент времени дополнительное напряжение, равное где А - амплитуда импульсной помехи1; - отклик -го канала многоканального согласованногофильтра 3 на импульсную помеху единичной энергии,появившуюся в начальныймомент времени С = О;Т - длительность единичногоэлемента сигнала;- интервал времени между началом единичного элементасигнала и моментом возникновения импульсной помехи.Компенсация указанного дополнительного напряжения осуществляется с помощью введенных в устройство согласованных Аильтров 6 и 7 и многоканального Аункционального преобразователя...

Номер патента: 1275275

Опубликовано: 07.12.1986

Авторы: Гирнык, Огороднийчук, Чепорнюк, Черняев

МПК: G01N 22/04

Метки: влажности, измеритель

...СВЧ-цетектора 4, непостоянства зазора межцу СВЧ-резонатором 3и исследуемым матеоиалом 15, Зтоприводит к возникновению значительных погрешностей пзмереь:ий,Для устранения указанных погрешностей сигнал с второго выхоца наравленного ответвителя 2 поступаетна один вход однополосного модуля,тора б,.на другой вход которого поступает синусоидальный сигнал с выхода низкочастотного генератора 12,который работает в диапазоне звуко -вых частот, где осуществляется стабилизация выходного уровня, СВЧ-сигнал на выходе однополосного модулятора 6 сдвигается на частоту низкочастотного генератора 12 и поступаетна второй вход СВЧ-детектора 4, в результате чего сигнал на выходе последнего становится переменным в результате биения двух СВЧ-сигналов...

Номер патента: 1262688

Опубликовано: 07.10.1986

Автор: Гирнык

МПК: H03C 5/00

Метки: амплитудной, модуляцией, сигналов, угловой, формирователь

...выходов блока 4 постоянного запоминания на входы коммутатора 1 О поступают цифровые отсчеты, соответствующие сигналам1Б,=А ядп.ег.; Б =А соя де;Б= ят ,;, Б, =ояЧКоммутатор 10 за интервал между очередными отсчетами переключается дважды, поскольку управляется генератором 1, а счетчик 3 управляется через делитель частоты 9 на два. На первой половине интервала на выходах коммутатора 10 включаются цифровые отсчеты сигналов: Б,=А ятпо 1и Б=сояс, которые затем поступают на соответствующие входы перемножителя 11, а полученное на его выходе произведение отсчетов записывается в регистр 7, на управляющий вход которого поступает разрешающий сигнал с выхоНа второй половине интервала между отсчетами на выходах коммутатора включаются цифровые отсчеты...

Номер патента: 1256236

Опубликовано: 07.09.1986

Авторы: Вышняков, Гирнык, Куприенко, Цыбулевский

МПК: H04L 27/14

Метки: демодулятор, сигналов, цифровых

...возникновения импульсной помехи относительно начала единичного элемента сигнала;15 1 в коэффицие пропорциональности,Для устранения мешающих напряженийна опорные вхоцы первого и второго пеперемножителей 10 и 13 с дополнитель 2 О ных выходов генератора 8 сигналов заданной Формы поступают соответственносинусоидальная и косинусоидальнаясоставляющие частоты, отсутствующиево входном многочастотном сигнале.25 Импульсная помеха, проходя через первые и вторые перемножители 10 и 13 иинтеграторы 11 и 14, вызывает на выходе последних появление напряжений,определяемых из выражений30 Бп = 1 сА зз.н (я,);Б,= 1 с А сов (,ио),гце 63 - частота, отсутствующая всвходном многочастотном сигнале.В блоке 12 вьделения фазы сигналапоявляется сигнал,...

Номер патента: 1232655

Опубликовано: 23.05.1986

Авторы: Гирнык, Свыта, Стельмащук

МПК: C03B 33/06

Метки: колпачка, отрезки, станок

...может быть использовано и в других отраслях народного хозяйства, 1 ОЦель изобретения - повышение точности надреза и расширение ассортимента обрабатываемых изделийНа фиг. 1 изображена кинематическая схема станка для отрезки выдув ных стеклоиэделий; на фиг. 2 - кулачок, общий вид.Станок для отрезки выцувных стеклоизделий состоит из приводных роликоопор 1, прижимной роликоопоры 2, 2 О пружины 3 для прижима стеклозаготовки 4, режущего инструмента 5, механизма подвода и отвода режущего инструмента, состоящего из кулачка б, муфты с поворотной шпонкой 7, элек тромагнита 8, бесконтактных выключателей 9 и 10, педали 11, коромысла 12, Станок содержит также газовоздушную горелку 13, воздушное сопло 14, тягу 15. ЗО ведущие роликоопоры имеют...

Номер патента: 1228039

Опубликовано: 30.04.1986

Автор: Гирнык

МПК: G01R 25/00

Метки: сдвига, фазового

...разности числа импульсов, в пачках с выходов электронных ключей 8 и 9 импульсы поступают на суммирующий и вычитающий входы реверсивного счетчика 10. Чтобы в /. реверсивном счетчике 10 обеспечивалось необходимое разделение по времени суммируемых и вычитаемых импульсов, пачки импульсов подаются на вторые входы ключей 8 и 9 соответственно с 5 10 15 20 25 30 35 прямого и инверсного выходов счетного триггера 12.Кроме того, с выходов формирователей 1 и 3 импульсов сигналы поступают на входы формирователей 2 и 4 коротких импульсов, на выходе которых образуются короткие импульсы, совпа-;. дающие по времени с передними фронтами ймпульсов формирователей 1 и 3. Эти короткие импульсы поступают далее на триггер 5 с раздельными входами, на...
