Устройство для выявления ошибок телеграфных сигналов

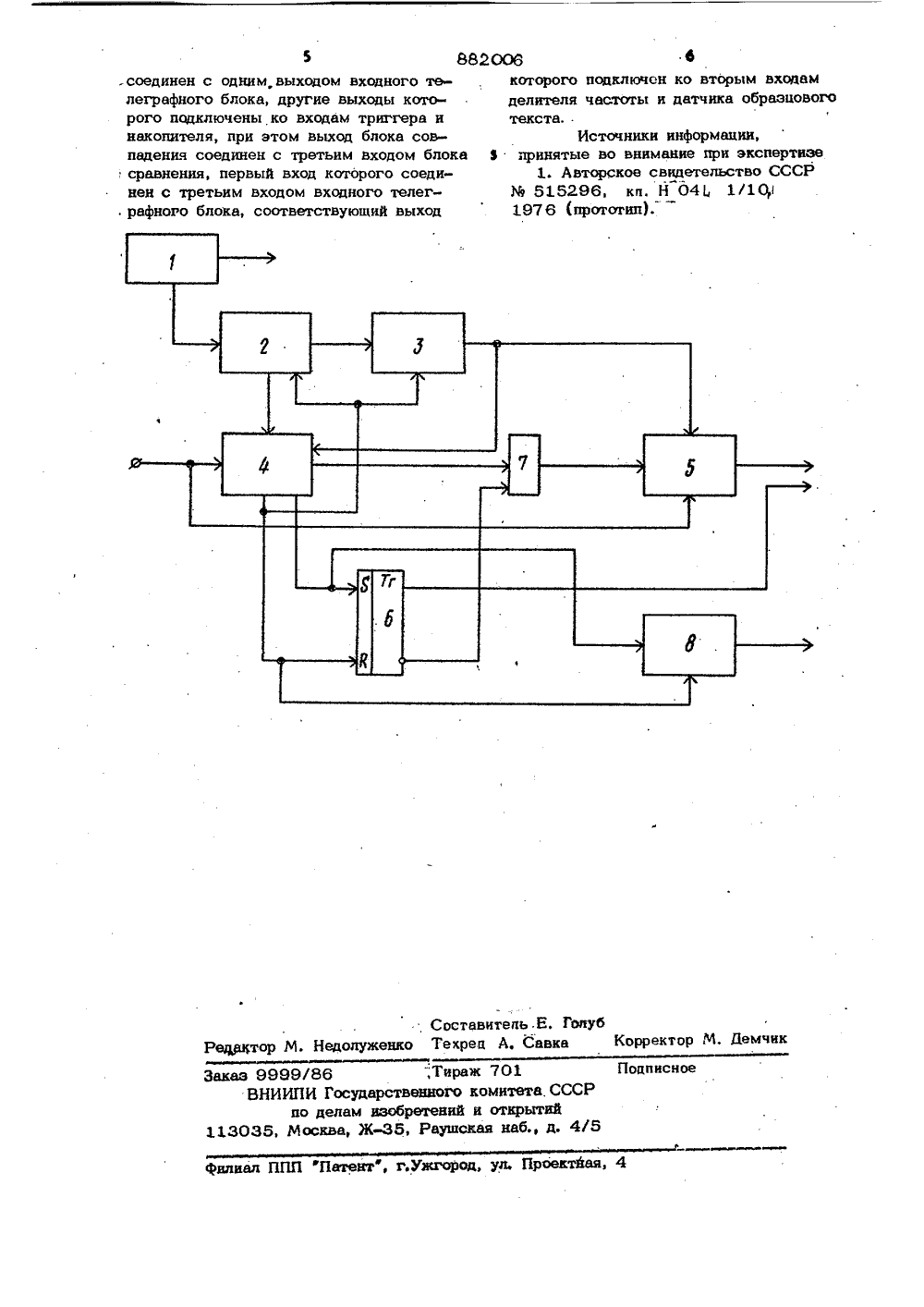

(и)882006 Сфтез СоветснинСоциалистическиеРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. 832.43 ( 088. 8) но денем нэобретеннй н етерытнЯ(54) УСТРОЙСТЭЯ ДЛЯ ВЫЯВЛЕНИЯ ОШИБОК ТЕЛЕГРАФНЫХСИГНАЛОВ Изобретение относится к те хнике телеграфии и измерительной технике и может использоваться в измерителях достоверности формирования и передачи телеграфных сигналов со стартстопным способом фазирования.Известно устройство для выявления ошибок телеграфных сигналов, содержашее задающий генератор, выход которого подключен к первому входу дели теля частоты, выходы которого соединены с первыми входами входного телеграфного блока и датчика образцового текста, выход которого подключен к первому входу блока сравнения, второй вход которого соединен с вторым входом входного телеграфного блока 1.Однако известное устройство имеет низкую достоверность выявления ошибок.Цель изобретения- повышение достоверности выявления ошибок.Для этого в устройство для выявления ошибок. телеграфных сигналов соцержа жашее задающий генератор, выход которого подключен к первому вхоау делителя частоты, выходы которого соединены с первыми входами входного телет- рафного блока и датчика образцового текста, выход которого подключен к первому входу блока сравнения, второй вход которого соединен со вторым вхо дом входного телеграфного блока, введены блок совпадения, накопитель и триггер, выход которого подключен к первому вхоау блока сов ааения, второй вхоц которого соеаинен с одним выхоаом вхоаного телеграфного блока, другие выкоаы которого поаключены ко входам триггера и накопителя, при этом выхоц блока совпааения соединен с,третьим вхоцом блока сравнения, первый вхоц которого соеаинен с третьим вхоцом вхоцного телеграфного блока, соответствующий выхоц которого поаключен к втортям вхоаам. целителя частоты н аатчика образцового текста.На чертеже прецставлена структурная электрическая схема преаложенного устройства.882006 13 ЗО 3 43 6 Устройство для выявления ошибоктелеграфных сигналов содержит задающий генератор 1, делитель частоты 2,датчик 3 образцового текста, входнойтелеграфный блок 4, блок 8 сравнения,триггер 6, блок 7 совпадения, накопитель 8.Устройство работает следующимобразом.Тактовые импульсы с задающегогенератора 1 поступают к передатчикуи через делитель частоты 2, опредепяющей скорость телеграфирования, поступают на входной телеграфный блок 4 идатчик 3 образцового текста,Во входном телеграфном блоке 4 производится непрерывный прием поступающих на его вход телеграфных посылок исравнение стартовых элементов этоготекста с образцовыми, поступающими навход входного телеграфного блока с выхода датчика 3 образцового текста 3.Если при сравнении во входном телльграфном блоке обнаружено, что в нужныймомент времени имеется стартовая посылка входного текста, то импульсом ссоответствующего выхода входного телеграфного блока 4 триггер 6 устанавливается в состояние, разрешающее прохождение через блок совпадения 7 ипульсов опроса (формируемых во входномтелеграфномоблоке 4) в блок сравнения5, В блоке сравнения 5 производитсясравнение позиций кодовых элементовтекста, поступающего от датчика образцового текста и входного текста, Одновременно импульс с этого выхода входного телеграфного блока поступает наустановочные входы делителя частоты2 и датчика образцового. текста 3 ипроизводит тем самым синхронизациюобразцового текста со входным, устраняя их временное расхождение,При поступпении на вход входноготелеграфного блока 4 текста, не име- "ющего ошибок нв старте, импульсы свыхода входного телеграфного блока 4подтверждают. состояние триггера 6 ипроизводят стартстопную синхронизациюобразцового текста со входным,Если во время приема стартовой позиции поступает стоповая позиция текста,то это обнаружится во входном телеграфном блоке 4 и нв его другом выходейоявится импульс, который установиттриггер 6 в такое положение, при котором запрещается прохождение импульсовопроса через блок совпадения 7. 4Изменение состояния триггера 6засчитывается счетчиком индикации оши бок как одиночная ошибка. Отсутствиестробов опроса на выходе блока сравнения 8 исключит ложную фиксацию ошибок в тексте при неверном стартовании входного телеграфного блока 4. Импульсыс соответствующих выходов входного те леграфного блока поступают также на входы накопителя 8. Импульсами с соответствующего выхода входного телеграфного блока 4 накопитель 8 устанавливается в исходное состояние,При отсутствии импульсов сброса и наличии импульсов на другом выходе входного телеграфного блока 4 их засчет осуществляется накопителем 8. В свою очередь, сигналы с выхода накопителя 8 поступают на счетчик индикации расфазировок (на чертеже непоказан).Таким образом, для выбранного количества непрерывно поступивших ошибочных стартов, здесь зафиксируетсясигнал о расфазировании текстов,Предложенное устройство отличаетсявысокой достоверностью выявленияошибок, так, как позволяет исключитьрасфазирование входного и образцовоготекстов, вызванное ошибочным приемомвсего лишь одной стартовой посылки,исключить ложный засчет ошибок иправильно выявить наличие дествительного расфазирования (отсутствие нескольких стартов подряд). Повышение достоверности приводит к сокращению времени измерения в каналах связи и времени проверки датчиков испытательныхкомбинаций,формула изобретения Устройство для выявления ошибок телеграфных сигналов, содержашее задающий генератор, выход которого подключен к первому входу делителя частоты, выходы которого соединены с первыми входами входного телеграфного блока и датчика образцового текста, выход которого подключен к первому входу блока сравнения, второй вход которого соединен со вторым входом входного телеграфного блока, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности выявления ошибок, введены блок совпадения, накопитель и триггер, выход которого подключен к первому входу блока совпадения, второй вход которого,соединен с одним, выходом входного те- которого подключен ко вторым входамлеграфного блока, другие выходы кото- делителя частоты и датчика образцовогорого подключены ко входам триггера и текста, .накопителя, при этом выход блока сов- Источники информациипадения соединен с третьим входом блока Э принятые во внимание при экспертизе, сравнения, первый вход которого соеди. Авторское свидетельство СССРнен с третьим входом входного телег- М 515296, кп. Н 044 1/10,, Составитель,Е. Голуженко Техреа А. Савка Корректор М, Демчик то Подпи Тираж 70венного комретений и
