Галль

Номер патента: 1362353

Опубликовано: 10.08.1996

Авторы: Бабаин, Веренчиков, Галль, Краснов, Николаев, Шкуров

МПК: H01J 49/26

Метки: анализа, масс-спектрометрического, соединений, химических

1. Способ масс-спектрометрического анализа химических соединений по авт. св. N 1270814, отличающийся тем, что, с целью повышения чувствительности качественного и количественного определения, величину ускоряющего электрического поля устанавливают выше пробойной, а ток разряда ограничивают величиной 10-7 10-8 А.2. Способ по п.1, отличающийся тем, что исследуемый раствор предварительно разбавляют органическим растворителем, например метанолом, при соотношении объемов органический растворитель вода от 100:1 до 1:1.

Номер патента: 1220506

Опубликовано: 27.07.1996

Авторы: Галль, Сачечко

МПК: H01J 49/26, H01J 49/44

Метки: анализа, энерго-масс-спектрального

1. Способ энерго-масс-спектрального анализа, заключающийся в ионизации вещества, формировании короткого во времени пакета ионов заданной энергии, разделении его по массам и энергии и детектировании энергетических и массовых спектров, отличающийся тем, что, с целью повышения разрешающей способности по массам и по энергии, увеличения быстродействия, чувствительности и точности анализа, увеличения диапазона масс исследуемых ионов, расширения областей применения, упрощения технической реализации, разделенный по массе в пространстве дрейфа пакет ионов вводят в тормозящее электростатическое поле через время мкс,где

Номер патента: 1429829

Опубликовано: 27.07.1996

Авторы: Галль, Кормилицын, Кузьмин

МПК: H01J 37/08

Метки: ионов, источник, масс, основе, разряда, скользящего, спектрометрии

Источник ионов на основе скользящего разряда для масс-спектрометрии по авт. св. N 1132726, отличающийся тем, что, с целью повышения выхода ионов, он снабжен дополнительным электродом, соединенным с катодом, расположенным над областью разряда на расстоянии, большем половины межэлектродного расстояния, и имеющим щель для экстракции ионов.

Номер патента: 1612859

Опубликовано: 10.02.1996

Авторы: Галль, Саченко

МПК: H01J 49/40

Метки: анализа, веществ, масс-спектрометрического

1. УСТРОЙСТВО ДЛЯ МАСС-СПЕКТРОМЕТРИЧЕСКОГО АНАЛИЗА ВЕЩЕСТВ, содержащее электростатический анализатор в виде двух коаксиальных электрически изолированных электродов, соединенных с блоком питания, источник ионов и детектор, соединенные с импульсным блоком питания и обращенные рабочей поверхностью в пространство между электродами анализатора, отличающееся тем, что, с целью повышения разрешающей способности и расширения энергетической полосы пропускания при сохранении габаритов анализатора и одновременном упрощении его конструкции, внутренний и внешний коаксиальные электроды анализатора выполнены с уменьшающимися в направлении вылета ионов радиусами поперечных сечений, а оси источника, детектора и электродов анализатора пространственно...

Номер патента: 1178257

Опубликовано: 27.01.1996

Авторы: Александров, Галль, Саченко

МПК: H01J 49/30

Метки: анализа, веществ, состава, энергомасс-спектрального

1. Способ энергомасс-спектрального анализа состава веществ, заключающийся в ионизации исследуемого вещества, формировании ионного пучка линзами электронно-оптической системы, разложении его в спектр по энергии в электрическом поле электростатического анализатора и по массам в магнитном поле магнитного анализатора с одновременной фокусировкой пучка совокупным действием обоих полей по начальным направлениям и энергиям, детектирование электрических и массовых спектров и считывание информации о них с детектирующих устройств, отличающийся тем, что, с целью увеличения точности, достоверности, экспрессности, упрощения анализа и повышения его информативности изменением потенциала линзы вертикальной фокусировки электронно-оптической формирующей...

Номер патента: 1189210

Опубликовано: 30.11.1990

Авторы: Вахонин, Галль, Гордеев, Готлиб, Иркаев, Куприянов

МПК: G01N 24/00, G01T 1/36

Метки: градуировки, мессбауэровского, скоростной, спектрометра, шкалы

...- закон движения подвижной части допформирователя 9, выходы кода регист плеровского модулятора с постояннымра памяти 11 соединены с информацион- ускоРением, коррекция которого осуным входом буферного запоминающегоществляется по цепи обратной связиустройства 13, информационный выход между датчиком скОрости и устройствомкоторого подключен к шине ЭВМ 14, управления 2. Устройство управленияЭВМ также связана с буферным запоми-; , 2 вырабатывает так же сигнал "старт",35нающим устройством по цепи управлениясоответствующий началу рабочегои по этой же цепи со схемой 12, стар- Участка перемещения, поступающий втовый выход устройства управления ЭВМ для синхронизации начала выпол 2 подключен к ЭВМ, входу сброса счет нения программы...

Номер патента: 1585847

Опубликовано: 15.08.1990

Авторы: Галль, Голубок, Давыдов, Типисев

МПК: H01L 21/28

Метки: контакта, создания, туннельного

...предлагае еремещении подвижной части 5 регулировки силы относительно етали 3, протяженный упругий (струна), закрепленный обоими д подвижной части и огибающий дним участком базовую деталь 3т деформацию сжатия - растяжечиваясь или удлиняясь, при этом т изменение его поперечногоразмера на всей его длине, в частности на среднем участке, поверхность которого, противоположная опорной, расположена напротив поверхности базовой детали. Вследствие изменения поперечного разме ра струны изменяется зазор между этими поверхностями.Предлагаемое устройство повышает виброустойчивость за счет уменьшения размеров частей упругих элементов, подвер женных действием вибраций до 0,2 мм (в известном устройстве диаметр мембран 2 - 3 мм), и за...

Номер патента: 1569686

Опубликовано: 07.06.1990

Авторы: Галль, Михайлов, Рутьков, Тонтегоде

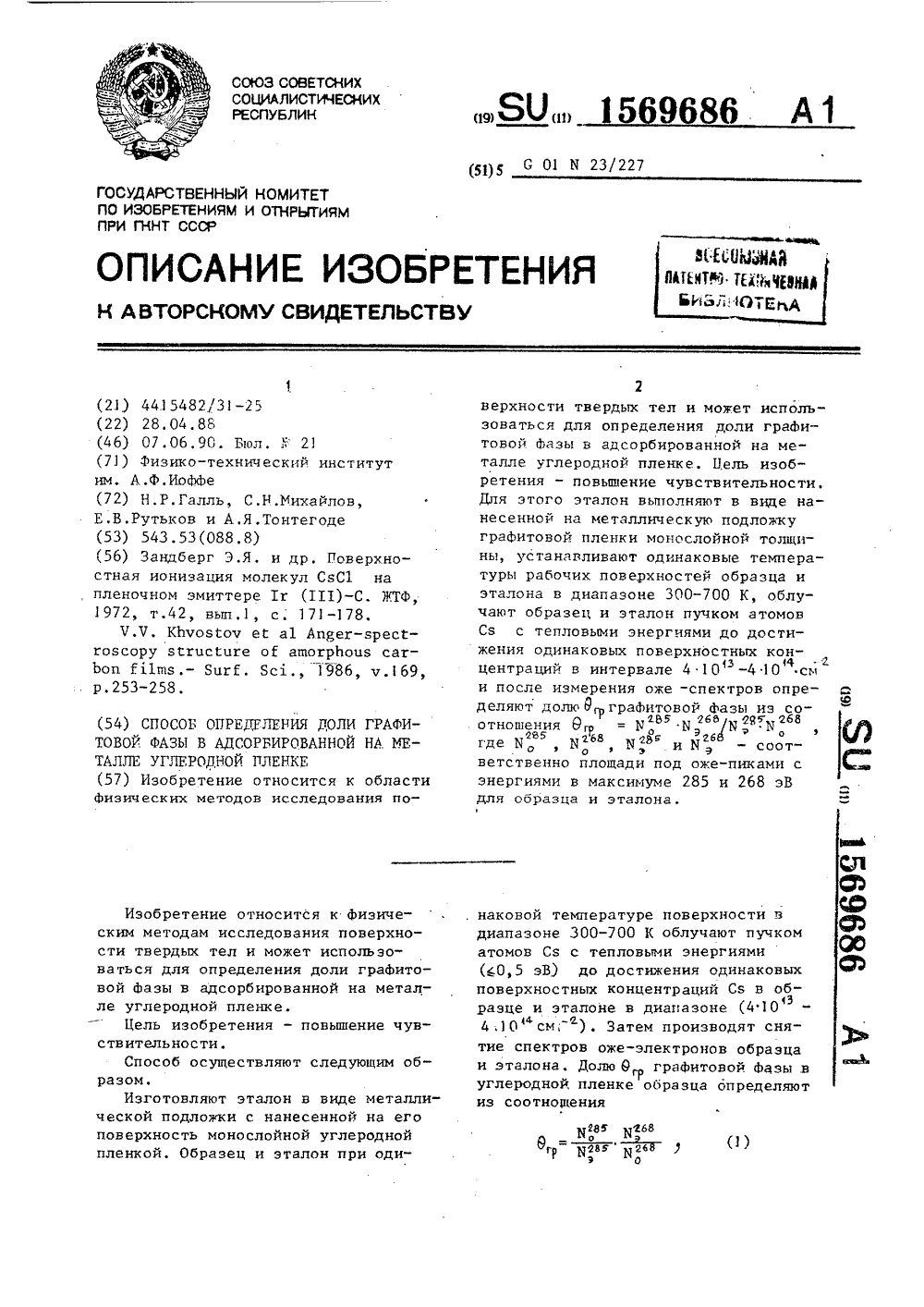

МПК: G01N 23/227

Метки: адсорбированной, графитовой, доли, металле, пленке, углеродной, фазы

...составляет стандартную величину - 0 = 3,80 101 атомов /с см.Монослой графита должен быть нанесен на металлическую подложку, так как именно в этом случае имеет место перетекание заряда от атомов Сз к граФиту и характерные изменения структуры оже-пика углерода, которые и позволяют использовать его как эталонный образец в оже-спектроскопии, применение которого дает возможность повысить чувствительность за счет определения доли графитовой Фазы в монослойных и субмонослойных пленках.Облучение рабочих поверхностен образца и эталона атомами Сз применяются потому, что при их адсорбции имеет место перетекание заряда от адсорбата в граФитовую пленку и, как следствие, появление тонкой структуры на оже-спектре углерода (пик с энергией Е = 285...

Номер патента: 1543337

Опубликовано: 15.02.1990

Авторы: Галль, Михайлов, Насруллаев, Рутьков, Тонтегоде

МПК: G01N 27/62

Метки: адсорбированной, графитовой, доли, занятой, металла, монослойной, пленкой, площади, поверхности

...судятразрушении графитовоГО слоя, ионизи- об искомом параметре 3,Рероятностью 100 Е что При нагреве Сз, попавший в-фазу,позволяет с высокой1 с кой точностью изме- . может выйти из нее лишь при термичесрить их число. И наконец адсорби- ком разрушении Графитового слоя приЭ5 15433Т 1500 С, а по его количеству можноо,судить об искомом параметре ОгрСя должен попадать на поверхностьв виде атомов, так как только в этомслучае он обладает достаточной подвижностью для заполнения-фазы, илишь в этом случае его удается использовать для определения 9Рабочие поверхности образца и эталона облучают атомами Ся до наступления насыщения, Это необходимо для того, чтобы избежать неопределенностив количестве накопившегося в-фазеСя. Иомент насьпцения...

Номер патента: 1499321

Опубликовано: 07.08.1989

Авторы: Галль, Голубок, Давыдов, Типисев

МПК: G05D 3/00

Метки: двумя, зазора, между, поверхностями, проводящих, электродов

...положения двух поверхностей и может быть использовано дляобразования малых диэлектрическихз аз оров для создания туннельногоконтакта между двумя проводящимиэлектродами, Цель изобретения - повышение надежности, Сущность способа заключается в том, что при приложении растягивающих усилий к упругому элементу последний удлиняется,толщина его уменьшается, а следовательно, уменьшается зазор между первым и вторым проводящими электродами, 2 ил. реплены на основании пор поверхность 4, винт 5,Сущность способа заключается в том, что при приложении растягивающих усилий к упругому элементу 2 ледний удлиняется, толщина его у шается, а следовательно, уменьша з аз ор между пер вым 1 и вт оры м 2 пр оводящими электродами. При необходимости...

Номер патента: 1492397

Опубликовано: 07.07.1989

Авторы: Галль, Саченко

МПК: H01J 49/48

Метки: заряженных, транспортировки, частиц, энергоанализа

....указанной плоскости расположены кольцевые вырезы 8 и 9, отверстия 11 и 12, объектная и энергетическая диафрагмы.Условия промежуточной фокусировки на геометрической оси анализатора на границах первой и второй секций не является необходимым условием работы предлагаемого устройства, однако наличие такой фокусировки позволяет упростить процесс его юстировки, вследствие появления возможности автономной настройки его секций максиу предпоследней формуле параметр Р может быть выбран и оизвольным в пределах 0,542 с Р с 1 п(К 8 К, где К 8 - радиус внешней обклад1. Устройство для транспортировкии энергоанализа заряженных частиц,содержащее два коаксиальных цилиндраразного диаметра, кольцевые щели во .внутреннем цилиндре, объектную...

Номер патента: 1449178

Опубликовано: 07.01.1989

Авторы: Галль, Ершов, Карюкин, Купаев, Макаров

МПК: B21D 11/20

Метки: внутрь, гибки, полкой, профилей, сечения, уголкового

...что приводит к увеличению закрутки. Однако выравнять этивеличины эа счет увеличения усилиярастяжения нельзя, так как оно ограничено максимально допустимой деформацией внешних волокон, после превышения которой наступает разрушение,При равномерном распределении радиальной деформации становится возможным устранить закрутку. л и Ес приэтом выравниваются (фиг2). Однакопружинение при этом остается, таккак дпя его уменьшения нужно увеличить радиальную деформацию, что приведет к эакрутке в обратную сторону.Если радиальную деформацию распределить по ширине стенки так, что у корневой части она имеет максимальное значение, а у края равна нулю, то это приводит к аналогичному дополнительному удлинению волокон, так как уширение стенки практически...

Номер патента: 1383096

Опубликовано: 23.03.1988

Авторы: Галль, Гуревич, Клебанов, Кобец, Падкин, Сиккут

МПК: G01D 15/24, G01R 5/02

Метки: магнитоэлектрический, механизм

...лишь боковой выступ 28 на обойме 27). Боковые выступы 28 охватывают соответствующие пары разноименных полюсных наконечников 17, 19 и 18,20,Верхние и нижние 29 выступы каждой обоймы 26 и 27 охватывают соответствующие верхние 21 и нижние 22 стенки немагнитного корпуса, При этом в соответствующие пазы 25 каждой верхней и нижней стенки немагнитного корпуса входит фиксатор 30, имеющийся на каждом из верхних и нижних выступов 29 каждой пружинной обоймы.На плоскостях разъема первой 5 и второй 6 частей немагнитного корпуса имеются штыри 31 и гнезда 32, выполненные зеркально-симметрично один относительно другого.Верхняя стенка 21 частично показана на фиг. 2, В паз 25 стенки 21 входит фиксатор верхнего выступа 29 пружинной обоймы 27, которая...

Номер патента: 1172405

Опубликовано: 30.10.1987

Авторы: Александров, Галль, Лебедев, Санченко

МПК: H01J 49/40

Метки: анализа, масс-спектрометрического

...пакеты ионов детектируют на линии фокусов, получая пространственный масс-спектр.На фиг. 1 представлена схема времяпролетного масс-спектрометра; на фиг, 2 изображен управляемый коммутатор.Устройство содержит источник 1 ионов (фиг. 1), первую пролетную камеру 2, первый сетчатый электрод 3, второй сплошной электрод 4, детектирующую пластину 5 с фотоэмульсионным слоем, источник питания б, управляемый коммутатор 7, вторую пролетную камеру 8, детектор 9 по времени попадания ионов, Управляемый коммутатор содержит генератор 1 О прямоугольных импульсов (например, Г 5- 56) с диапазоном длительности импульсов 1 О+1000 мкс, генератор 11 источника ионов, генератор 12 разрядника 13, блок 14 питания.Принцип работы электронного коммутирующего...

Номер патента: 1132726

Опубликовано: 30.10.1987

Авторы: Галль, Дашук, Краснов, Кузьмин, Лукашенко, Николаев

МПК: H01J 37/08

Метки: ионов, источник, масс, основе, разряда, скользящего, спектрометрии

...превышает толщину стенки диэлектрика, Электроды могут быть выполнены с возможностью перемещения вдольоси цилиндрического диэлектрика, атокопроводящий заземленный элементвыполнен в виде цилиндра с наружнымдиаметром в 2-5 раз меньшим внутрен3 113него диаметра диэлектрика и расположен на внутренней поверхности диэлектрика по образующей так, что упомянутая образующая и образующая наружной поверхности диэлектрика, покоторой расположен один из электродов лежат в одной плоскости, приэтом диэлектрик выполнен с возможностью вращения вокруг оси,На фиг, схематически изображенпредлагаемый источник ионов, содержащий источник импульсного электрического питания 1, подключенный кэлектродам 2 и 3, разделенным разделительным диэлектриком 4, на...

Номер патента: 1270814

Опубликовано: 15.11.1986

Авторы: Александров, Галль, Краснов, Куснер, Николаев, Шкуров

МПК: H01J 49/26

Метки: анализа, масс-спектрометрического, соединений, химических

...органических .молекул, содержащие наряду с осколочными, молекулярные и квазимолекулярные ионы. Недостатками всех лере". численных методов-аналогов являются сложность обязательной стадии подготовки образца, низкая чувствитель:ность используемой аппаратуры, исключительная трудоемкость расшифровки масс-спектров, невозможность упНедостатки данного способа - невозможность получения масс-спектра молекулы, необходимого для установления ее структуры, а также низкая чувствительность метода, приводящая к необходимости использования больших количеств раствора аналивируе мых веществ ( 1 мл и более). Цель изобретения - повьппение точ. ности идентификации, расширение аналитических возможностей и увеличение чувствительности,Поставленная цель...

Номер патента: 1247973

Опубликовано: 30.07.1986

Авторы: Александров, Галль, Голиков, Печалина, Холин

МПК: H01J 49/40

Метки: времяпролетный, масс-спектрометр

...факторов в приборах, рассмотренных выше, Отсутствие дисперсии по энергии позволяет также сделать вывод, что потери ионного тока будут крайне незначительны, вследствие чего ожидается значительный выигрыш в чувствительности даже по сравнению с прототипом.Дополнительным преимуществом предлагаемых приборов является возможность уменьшения габаритов без потери временной дисперсии, т.е. создания высокочувствительных малогабаритных масс-спектрометров.В качестве конкретного варианта можно рассмотреть времяпролетный массспектрометр, электроды которого с целью упрощения конструкции выполнены коаксиальными, в виде квазиконических поверхностей с общим основанием, описываемых уравнением(г)2 в -2-К 1 и,=С 1=1,2, (4)с 1 2 с 1где г=Гх УК. -...

Номер патента: 1208389

Опубликовано: 30.01.1986

Авторы: Галль, Елохин, Протопопов

МПК: F16K 31/02

Метки: клапан

....Гау.Бс."я:зб ., д; :э Псдписнсе й:пиал ППБ "Патент", г, Ужгороп., ул, Проектная,Изобретение относится к арматуростооению и мажет быть использовано в системах с дистанционным управлением формирования импульсных газовых потоков.Цель изобретения - снижение мощности привода, достигаемое за счет продольного изгиба мембраны пьезоНа чертеже изооражен клапан,;аз ез еВ корпусе 1 с проходными каналамих е и "к й з а ныу Г т а .то вл е пь мч,., и;.ф;" кзя мамб 1 ана 7 вент "льната; гь :оторой соединены со штоком 3 запор" л "о рена; вЯ бону.и гни: "-": - 1 о:; 4 и лрэзмсщенных дна."летл.: п.3 оивовоож".о друг д/гч ке,") Р;: с ".о";ух св а н - гол 1 урийн(,чкой мембраны 1,улирования Гф аспрвделаия у.ок нв и "-мь".:а.у . приД з с ", о с т;е: л в а к...

Номер патента: 1191861

Опубликовано: 15.11.1985

Авторы: Галль, Кузьмин

МПК: G02B 17/06

Метки: многократного, отражения

...ул, Проектная,Редактор М. КелемешЗаказ 7 53/43 шетни ВНИИПИ Гопо делам 113035, Москва лиал ППП Па 4 Изобретение относится к оптическому приборостроению и может найти применение в спектроскопии и масспектрометрии.Цель изобретения - повышение концентрации излучения вдоль направления распространения исследуемого пучка,На фиг, 1 изображено устройство для многократного отражения; на фиг. 2 и 3 - последовательйость.,получения конструкции и редлагаеуЬРд". 1 фтрЬйаства.;ф3 стройство для многс 1 кратного отражения содерфйт источник 1 йзлучения, отражающие элементы 2 и.,3. едвинутьге один относительйо друМт 1 о в двухвзаимно перпендикулярных- плоскостях и обращенные один к другому зеркальными поверхностями 4, 5 и 6, 7.Отражающие элементы...

Номер патента: 1089670

Опубликовано: 30.04.1984

Авторы: Галль, Трубачев

МПК: H01J 49/30

Метки: магнитная, энергомассанализатора

...медианной плоскости дпа полюсных наконечника с прямолинейными Входнои и Выхоцной гракицам 1 д ка" дый из которых образован вращением .а раллельной медианной плоскостк пря;1 О линейной образующей относительно точк.: пересечения входной и выходной границ полюсных наконечников 2.В известной системе наконечники создают однородное поле напря)геккост;которого постоянна на любом лучележащем в медианной плоскости и прсхо.дящем через точку пересечения входк "д "и выходной границ. Характерным для данной системы является невозможность псключениг ссберп ческой аберрации для всего диапазона анализируемьк масс или энергий паличие аксиальных и хроматических абер. раций иэображения, небольшая дисперсия и светосила магнитного анализ:. тора. В результате...

Номер патента: 860638

Опубликовано: 23.07.1983

Авторы: Галль, Кузьмин, Махов, Павленко

МПК: H01J 49/42

Метки: квадрупольный, масс-спектрометр

...с металлическими динодами, предназначенный для работы с относительно большими ионными токами, располагают параксиально анализатору, целесообразноза оптически прозрачной обкладкой.первого конденсатора установить 15 цилиндр Фарадея, соосный анализатору, а между выходом анализатораи входом в первый конденсатор науровне торца большей обкладки этогоконденсатора установить вторичноэлектронный умножитель канальноготипа, обращенный входным отверстием к оси анализатора. При этом дляэлектрического управления выводомионов на любой из трех приемниковионов конденсаторы должны быть соединены с источником напряженияпостоянного тока через коммутатор.При этом большие обкладки конденсаторов должны быть соединены с .одним подвижным контактом коммутатора,...

Номер патента: 1018018

Опубликовано: 15.05.1983

Авторы: Галль, Кобец, Мурашев, Падкин, Пономарев

МПК: G01R 5/02

Метки: измерительный, магнитоэлектрический, механизм

...по обе стороны соответствующего внутреннего полюсного наконечника и соединены разноименнымиполюсами с внешними полюсными наконечниками.На фиг. 1 изображен предлагаемыймагнитоэлектрический измерительныймеханизм, общий вид; на фиг, 2разрез в плоскости, перпендикулярной 10 5 10 3 О 35 40 ГО оси механизма; на фиг. 3 - разрез механизма в плоскости, проходящей через ось устройства.Магнитозлектрический измерителЬ- ный механизм содержит ( фиг. 1) неподвижный внутрирамочный сердечник 1,внешние полюсные наконечники 2 и 3,охватывающие рабочие зазоры 4 и 5,в которых размещаются рабочие стороны 6 и 7 рамки 8, закрепленной наоси 9. На одном конце оси 9 закреплен указатель 10. Устройство содержит четыре одинаковых прямоугольныхпостоянных...

Номер патента: 1016551

Опубликовано: 07.05.1983

Авторы: Асташкевич, Галль, Данненберг, Лукашенко, Муратов, Струнге

МПК: F02F 5/00

Метки: внутреннего, двигателя, кольцо, поршневое, сгорания

...вопинейной с радиусом 0,4-1,8 мм, сний и число канавок, нанесенных на рабо- угпом раэвапа между гранями 6 сЬ 65- Ф 5чую поверхность колец, не обеспечивают 118 О при спедующем соотношении раэстабипьную маспоудерживающую способ- меровность, минимапьный темп износа до полного истирання слоя хрома. Это существен- .с05-08; - = 0,0007-0,00 х 5ано ограничивает срок спужбы и работор . " " +способность поршневых колец с хромовымгдеХН- суммарная высота рабочейпокрытием. контактной поверхности копыЦель изобретения - повышение иэносо- ца;сжйкости.кольца. 0 - максимапьная гпубина канавПоставпенная цепь достигается эа .счет ки;того, что в поршневом кольце дпя двига. Н - высота копьца;Феля внутреннего сгорания, содержащем О - диаметр...

Номер патента: 991528

Опубликовано: 23.01.1983

Авторы: Васильева, Галль, Тиркельтауб, Хасин

МПК: H01J 1/20

Метки: катод, полый

...внутренней полуцилиндров, практически исключает поверхности и токоподводц, полый влияние магнитного поля тока накала цилиндр и токоподводы выполнены из на заряженнце частицы внутри цилиндфольги тугоплавкого металла в виде Яддвух полуцилиндров, переходящих в В качестве примера исполнения бы плоские участки, прилегающие друг ли изготовлены и испытаны опытные к другу по всей их поверхности, 16 образцы предлагаемого катода с ди-:На фиг.1 и 2 изображены варианты аметром цилиндрической полостиф конструкции катода. 50 мкм и толщиной эмиссионного слояПолый цилиндр 1 в виде микрока-20 мкм. Испытания показали, что пилляра из эмиссионного материала предлагаемая конструкция работоспозаключен в оболочку из фольги туго собна и позволяет создавать...

Номер патента: 976371

Опубликовано: 23.11.1982

Авторы: Александров, Галль, Гомолицкий, Павленко, Рейфман

МПК: G01N 31/08

Метки: анализатор, состава

...7 элюента.Устройство работает следуккцим образом.В разделительный патрубок с помошью плунжерного начосаподают продольный)поток через торцовое сечение капилляра, К подаваемому потоку прикладывают дав976371 ление, вследствие чего через пористую поверхность капилярв устанавливается поперечный радиальный поток, Затем вводят исследуемую пробу в продольный поток, в котором происходит разделение молекул по радиусу капилляра в соответствии с коэффициентами диффузии.В процессе разделения на внутренней поверхности капилляра образуется квази- равновесный сжатый слой. Возникающее. О по,радиусу скоростное поле оказывает воздейсгвие на молекулы раствора во всем диапазоне молекулярных масс, Так как каждая из групп моллекул имеет свой коэффициенг...

Номер патента: 938361

Опубликовано: 23.06.1982

Авторы: Галль, Падкин, Пономарев

МПК: H03F 3/217

Метки: модуляцией, усилитель, широтно-импульсной, электрокардиографа

...вход через усилитель - с выходом датчика положения.На чертеже представлена структурная электрическая схема усилителя.Усилитель содержит генератор 1пилообразного напряжения, амплитудныйограничитель 2, блок 3 смещения, согласующий блок 4, выходной мостовойкаскад 5, состоящий из управлремыхключевых элементов 6-9, датчик 10 положения, усилитель 11, блок 12 вычи.тания. В диагональ каскада 5 включенанагрузка 13, например гальванометрэлектрокардиографа не показан) . Вход-Иной сигнал подан на входную шину 14.Усилитель работает следующим образом,Генератор 1 вырабатывает на своемвыходе пилообразное напряжение, кото" 4 фрое ограничивается ограничителем 2и смешается блоком 3 относительно нулевой линии,На вход блока 4 поступает сигналс выхода...

Номер патента: 938360

Опубликовано: 23.06.1982

Авторы: Галль, Падкин, Пономарев

МПК: H03F 3/217

Метки: модуляцией, сигнала, усилитель, широтно-импульсной

...входной сигнал подан на входную шину 11.Устройство работает следующим образом.На шину 11 подается входной сигнал,который может принимать значения впределахО, формирователь 3 вырабатывает на своем выходе сигнал пило 40образной формы, причем пилообразноенапряжение находится в пределах, составляющих половину динамического диапазона напряжений входного сигнала ив которых работает компаратор 1, Фор 45мирователь 9 вырабатывает на своемвыходе парафазный пилообразныи сигнал, прицем этот сигнал может принимать значения напряжений, в пределах "которых он сортветствует динамическому диапазону отрицательных значенийвходного сигнала,Рассмотрим работу усилителя в первом отрезке времени.8 ходной сигнал в этом отрезке времени имеет положительный...

Номер патента: 917237

Опубликовано: 30.03.1982

Авторы: Галль, Кузьмин, Мелешкин, Мельничук, Яковлев

МПК: H01J 49/42

Метки: квадрупольного, масс-анализатора, питания

...других помех на стабильностьполучаемых постоянных составляющихйапряжения, а следовательно, на симметрию и стабильность отношения постоянных напряжений к переменным.Следует добавить, что к усилителямпредьявляются жесткйе требованияпо быстродействию, они должны обеспечивать нарастание напряжений отминимального до максимального значений, т,е. в 10 раз за время1 мс. Это требование еще более затрудняет получейие низкого уровняшумов этих усилителей.Цель изобретения - повышение стабильности и симметричности питающихснапряжений.Поставленная цель достигается тем,что в устройстве питания квадрупольноге масс-анализатора, содержащем ге40 5 9172 нератор напряжения высокой частоты, выход которого подключен к электродам масс-анализатора и к детектору...

Номер патента: 917094

Опубликовано: 30.03.1982

Авторы: Васина, Галль, Падкин, Пономарев

МПК: G01R 5/02

Метки: магнитоэлектрический, прибор

...обмоткой и перо, в каркасе рамки выполнено сквозное отверстиепродольная ось которого перпендику"лярна к продольной оси сердечника,щечки каркаса расположены по его образующей, при этом диаметр торцовкаркаса равен внутреннему диаметруобмотки.На фиг. 1 приведен эскиз приборав сборе, на фиг, 2 - каркас рамкиприбора,Неподвижный магнитный сердечник1 крепится с помощью немагнитнойнакладки 2 и с помощью элементов 3крепления к полюсным наконечникам Ми 5, которые охватывают сердечник 1и соединены магнитопроводом 6. В рабочем воздушном зазоре, образованномсердечником 1 и полюсными наконечниками 4 и 5, размещена каркасная.рамка, выполненная на каркасе 7 с обмоткой 8. Нижняя полуось прибора закреплена в нижнем узле 9 креплениярамки. Верхний узел...

Номер патента: 871052

Опубликовано: 07.10.1981

Авторы: Александров, Галль, Павленко, Саченко, Фридлянский

МПК: G01N 27/62

Метки: масс-спектрометр

...масс"спектрометра. 4 ОМасс-спектрометр включает источник 1 ионов, электростатический кон"денсатор 2, промежуточную диафрагму3, экран 4 первого края, электромагнит 5 с полюсными наконечниками секторной формы, экран 6 второго краяи приемник 7 ионов.Масс-спектрометр работает следующим образом.Из источника 1 ионов выходит пу"чок ионов, ограниченный по вертикаливысотой И щели. В электростатичес".ком цилиндрическом конденсаторе 2пучок разлагается в спектр по энергиям, фокусируясь по горизонтальномууглу в области диафрагмы 3, послечего попадает в секторное поле элект"ромагнита 5. Размеры ионнооптическихэлементов схемы с учетом действиякраевых полей. обоих фокусирующих элементов вЫбраны таким образом, чтобы 0обеспечить двойную фокусировку и...
