Устройство для приема фазоманипулированных сигналов

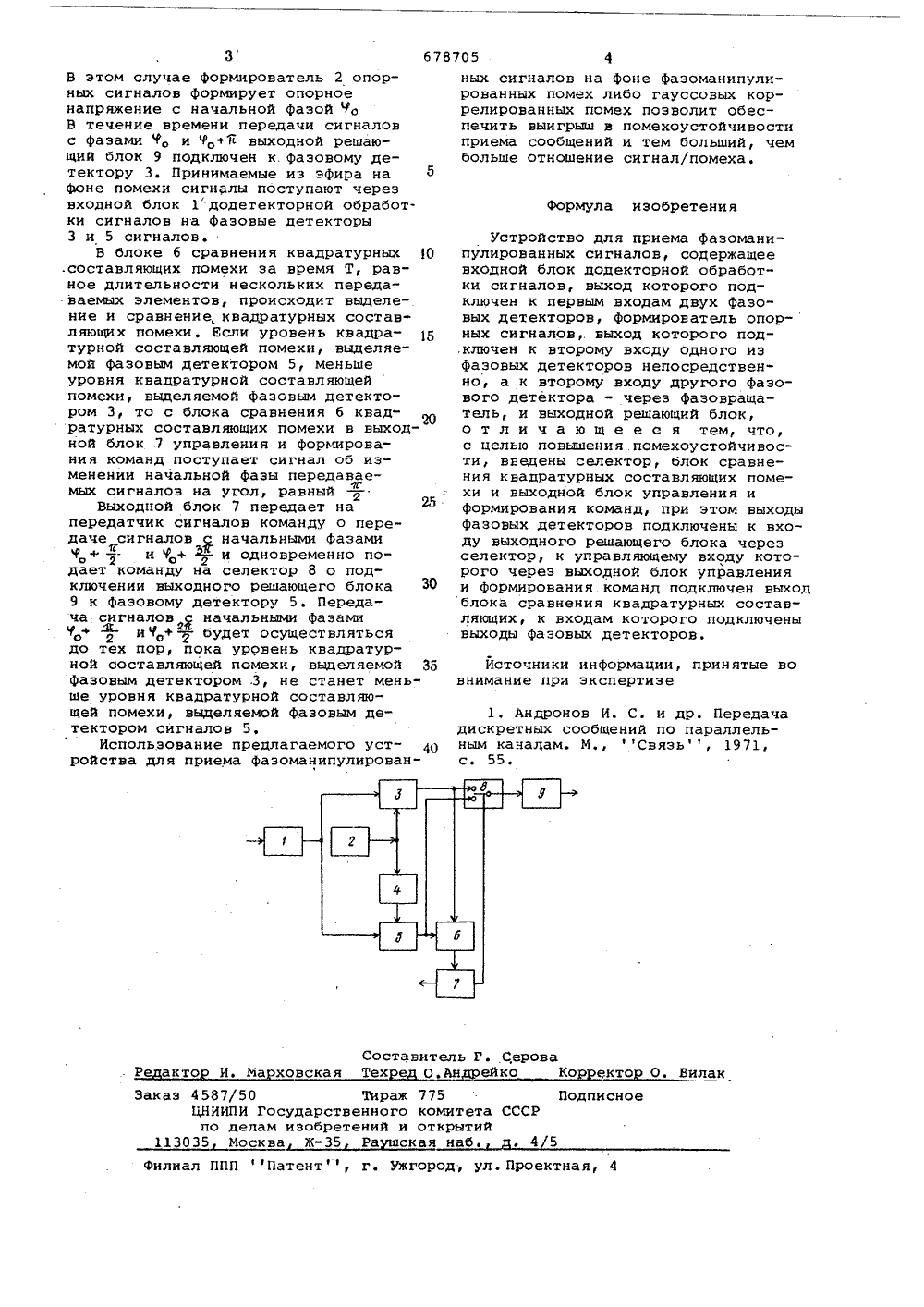

(22) Заявлено 040777 (21) 2503572 Ь 27/22 присоедин аявки Но рствеииый комитетСССРелаи изобретеииИи открытиИ23) Приоритетубликовано 0 5.0 8 та опубликования юллетень Ио сания 05.08,7 Авторыизобретения ин и В. Н. Поддубны 71) Заявите 54) УСТРОИСт ЛЯ ПРИЕМА ФАЗОМАНИПУЛИРОВАННЫХНАЛОВ лектор, блок сравнени я к вадратурных составляющих помехи и выходной блок управлени я и формировани я команд, при этом выходы фазовых детекторов подключены к входу выходного решающего блока через селектор к управля ющему входу которого через выходной блок управления и формирования команд подключен выход блока сравнения квадратурных составляющих, к входам которого подключены выходы фазовых детекторов.На чертеже изображена структурная электрическая схема предлагаемого устройства.Устройство содержит входной блок 1 додетекторной обработки сигналов, формирователь 2 опорных сигналов, Фазовый детектор 3, фазовращатель 4, фазовый детектор 5 блок б срав нения квадратурных составляющих помехи, выходной блок 7 управления и формирования команд, селектор 8, выходной решающий блок 9.Устройство работает следующим образом.Обозначим фазы принимаемых налов, соответствующих переца элементовединица ноль через Уо и Че+1 с или и о+ снгче 1й. 30 Изобретение относится к радиотехнике.Известно устройство для приемафазоманипулированных сигналов, содержащее входной блок додетекторнойобработки сигналов, выход которогоподключен к первым входам двух фазовых детекторов, формировательопорных сигналов, выход которогоподключен к второму входу одного изФазовых детекторов непосредственно,а к второму входу другого фазовогодетектора - через фазовращатель, ивыходной решающий блок 11,Однако в устройстве недостаточная помехоустойчивость,Цель. изобретения - повышениепомехоустойчивости устройства.Для этого в устройство для приема фазоманипулированных сигналов,содержащее входной блок додетекторной обработки сигналов, выход которого подключен к первым входам двухфазовых детекторов, формировательопорных сигналов, выход которогоподключен к второму входу одного изфазовых детекторов непосредственно,а к второму входу другого фазовогодетектора - через фазовращатель, ивыходной решающий блок, введены се(и)6787 О 5В этом случае формирователь 2 опорных сигналов формирует опорное напряжение с начальной фазой 9 о В течение времени передачи сигналов с фазамии 9 % выходной решающий блок 9 подключен к. фаэовому детектору 3. Принимаемые из эфира на 8 фоне помехи сигналы поступают через входной блок 1 додетекторной обработки сигналов на фаэовые детекторы 3 и 5 сигналов.В блоке б сравнения квадратурныХ О .составляющих помехи эа время Т, равное длительности нескольких передаваемых элементов, происходит выделение и сравнение, квадратурных состав" ляющих помехи. Если уровень квадра- д турной составляющей помехи, выделяемой фазовым детектором 5, меньше уровня квадратурной составляющей помехи, выделяемой фазовым детектором 3, то с блока сравнения б квадратурных составляющих помехи в выходной блок 7 управления и формирования команд поступает сигнал об изменении начальной фазы передаваемых сигналов на угол, равныйВыходной блок 7 передает на передатчик сигналов команду о передаче сигналов с начальными фазами У + - и 1 + ф и одновременно подает команду на селектор 8 о подключении выходного решающего блока ЗО 9 к фаэовому детектору 5. Передача. сигналовначальными фазами У,+и Ч +.в. будет осуществлятьсяйдо тех пор, пока уровень квадратурной составляющей помехи, выделяемой 35 фазовым детектором,3, не станет меньше уровня квадратурной составляющей помехи, выделяемой фазовым детектором сигналов 5.Использование предлагаемого уст ройства для приема фазоманипулирован 8705 4ных сигналов на фоне фазоманипулированных помех либо гауссовых коррелированных помех позволит обеспечить выигрыш в помехоустойчивости приема сообщений и тем больший, чем больше отношение сигнал/помеха.Формула изобретенияУстройство для приема фазоманипулированных сигналов, содержащее входной блок додекторной обработки сигналов, выход которого подключен к первым входам двух фазовых детекторов, формирователь опор" ных сигналов,. выход которого подключен к второму входу одного из фазовых детекторов непосредственно, а к второму входу другого фазового детектора - через фазовращатель, и выходной решающий блок, о т л и ч а ю щ е е с я тем, что, с целью повышения.помехоустойчивости, введены селектор, блок сравнения квадратурных составляющих помехи и выходной блок управления и формирования команд, при этом выходы фазовых детекторов подключены к входу выходного решающего блока через селектор, к управляющему входу которого через выходной блок управления и формирования команд подключен выход блока сравнения квадратурных составляющих, к входам которого подключены выходы фазовых детекторов.Йсточники информации, принятые во внимание при экспертизе1. Андронов И. С. и др. Передача дискретных сообщений по параллельным каналам. М., Связь, 1971, с. 55.Составитель Г. СероваРе акто И. Ма ховская Тех е О.Ан ейко Ко екто О. БилакЗаказ 4587/50 Тираж 775 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035 Москва ЖРа ская наб. 4 5Филиал ППП Патент, г. Ужгород, ул, Проектная, 4
