Устройство для формирования фазоманипулированных сигналов

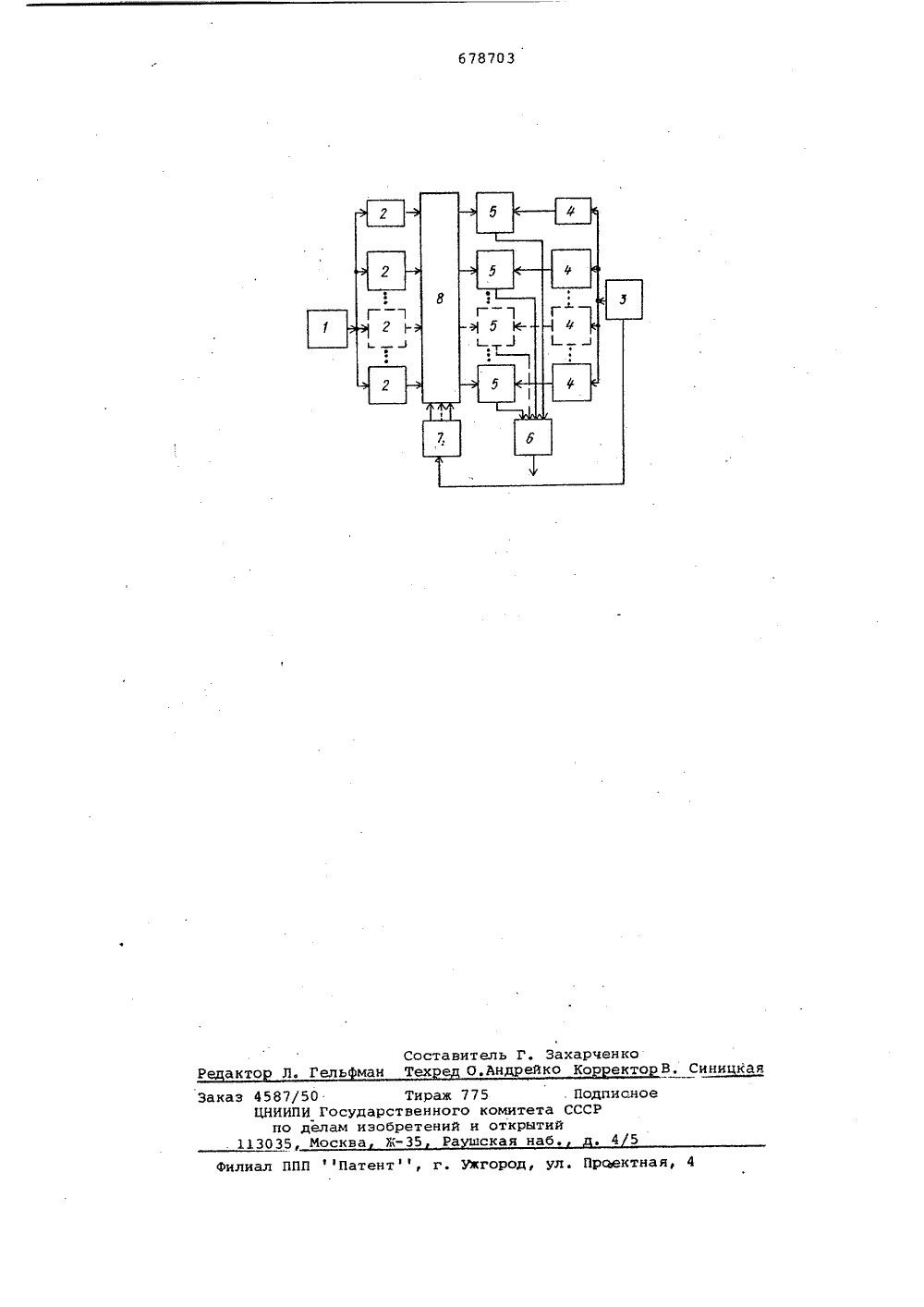

"-"чанМ. Кл.2 олнительное к ввт. св 22) Заявлено 1603,76 ( 33 бб 7/18-09 Н 04 1. 27/1 исоединением заявки М венный комитетСССРм изобретенийоткрытий Госуда(23) Приорит 3) УДК б 2 .52 (08 7 б етень Мо 29 убликовано 05087 писания 05087 вта опубликован тОР Н. Шул яко тен ИЗОб 71) Заявитель) УСТРОИСТВО ДЛЯ ФОРИ 1 РОВАНИЯ ФАЗОИАНИПУЛИРОВАННЬИ СИГНАЛОВ 15 ставлена структурсхема предлоеже предическаят ойст На черт ная электр женного ус р в устройствО со сигнала несущей ч кочастотных фазов ник тактовых сиги частотных фаэовращ тудных модулятороержитстотыащателлов 3, и низкоателей 4, и ампли 5, сумматор б,источник1, и высо-,ей 2, источ 30 Изобретение относится к радио-, технике и может использоваться для формирования фаэоманипулированных сигналов в передающих устройствах и так далее.Известно устройство для формирования. фаэораэностных сигналов суммарной или разностной частоты содержащее источник несущей частоты, выход которого соединен с входами и высокочастотных фазовращателей, .источник тактовых сигналов, выход которого соединен с входами и низкочастотных фазовращателей, выход каждого из которых соединен с входом соответствующего из и амплитудных модуляторов, при этом выходы амплитудных модуляторов подключены к сумматору 1).Однако известное устройство поз воляет заложить в выходной сигнал ограниченный объем информации. Цель изобретения - увеличение объема закладываемой в выходной сигнал информации.Для этого в устройство для формирования фазораэносгных сигналов суммарной или раэностной частоты, содержащее источник несущей частоты, выход которого соединен с входами и высокочастотных фаэовращателей, источник тактовых сигналов,выход которого соединен с входамии низкочастотных фазовращателей,выход каждого иэ которых соединенс входом соответствующего иэ иамплитудных модуляторов, при этомвыходы амплитудных модуляторовподключены к сумматору, введеныпоследовательно соединенные источник многопозиционного кода, управляющий вход которого соединен ссинхрониэирующим выходом источникатактовых сигналов, и многопозиционный коммутатор, каждый иэ и входовкоторого соединен с выходом соответствующего иэ и высокочастотныхфазовращателей, а каждый из и выходов - с другим входом соответствующего из и амплитудных модуляторов.10 35 40 45 55 источник многопозиционного кода 7 и многопозиционный коммутатор 8.Устройство работает следующим образом.Сигнал от источника сигнала несущей частоты 1 поступает на и высокочастотных фазовращателей 2, в каждом из которых сдвигается на заданный угол (например, 0, 90 180 , 270 ф и так далее) . Сигнал от источника тактовых сигналов 3 поступает на и низкочастотных фазовращателей 4, в каждом из которых также сдвигается на заданный угол, а с их выходов сигналы поступают на вход соответствующих амплитудных модуляторов 5.Сигналы с выходов высокочастотных фазовращателей 2 поступают на второй вход соответствующих амплитудных модуляторов 5 через многопозиционный коммутатор 8, управляемый источником многопозиционного кода 7.При согласном чередовании фаз сигналов несущей и тактовой частот многопозиционный коммутатор 8 одновременным переключением всех высокочастотных фазовращателей 2 несущей частоты смещает порядок их подключения к амплитудным мо(уляторам 5. При этомна выходе сумматора б получается сигнал разност" ной частоты с фазовым сдвигом, определяемым числом фаз и устройства и веЛичиной смещения порядка подключения фаз сигнала несущей частоты к амплитудным модуляторам 5, определяемой источником многопозиционного ко 4 а 7 (низшая боковая частота) в соответствии с выражением1.Чхъоэм 3 о.)1+)1 где и - число пар фаз сигналанесущей и тактовой частот (и ) 2);" величина смещения фаэсигнала. несущей частотыщ О, 1, 2 (и);о - несущая частота;й - тактовая частота.При ббратном порядке чередования Фаз сигнала несущей и тактовой частот сигнал на выходе сумматора б опрецеляется выражением (высшая боковаячастота - суммарная)Отчв фсофи +анф(лН 1 - )Если одновременно смещать порядок подключения всех Фаз сигнала несущей частоты к амплитудным моду- ляторам, то формирование одной боковой частоты не нарушается, а при этом появляется дополнительный сдвиг фазы напряжения выделяемого сигнала, используемый для передачи информации.Смещение порядка чередования всех фаэ сигнала несущей частоты произ" водится с помощью многопозиционного коммутатора 8, управляемого источ" ником многопозиционного кода 7. При этом для исключения дополнительных погрешностей при переключении фаэ длительность кодовых посылок источника многапозиционного кода 7 должна быть кратна периоду колебания тактовой частоты.Таким образам, предложенное устройств поэволяег значительно увеличить объем закладываемой в выходной сигнал информации.Формула изобретенияУстройство для формирования фазоманипулированных сигналов, содержащее источник сигнала несущей частоты, выход которого соединен с входами и высокочастотных фазовращателей, источник тактовых сигналов, выход которого соецинен с входами и низкочастотных фазовраща" телей, выход каждого из которых соединен с входом соответствующего из и амплитудных модуляторов, при этом выходы амплитудных модуляторов подключены к сумматору, о т л и - чающее с я тем, что, с целью увеличения объема закладываемой в выходной сигнал информации, в него введены последовательно соединенные источник многопозиционного кода, управляющий вход которого соединен с синхронизирующим выходом источника тактовых сигналов, и многопозиционный коммутатор, каждый иэ и входов которого соединен с выходом соответствующего из и высокочастотных Фазовращателей, а каждый из и выходов - с другим входом соответствующего из и амплитудных модул яторов .Источники информации, принятые вовнимание при экспертизе1. Верэунов И. В. и др. Однополосная модуляция И., Связь,1962, с. 53.678703 Составитель Г. ЗахарченкоГель ман Тек О.Андрейко Ко енто В, Сннкнкан е Филиал ППП Патент, г. Ужгород, ул. Прсжктна Заказ 4587/50 ЦНИИПИ Госуд по делам и 113035, МоскваТираж ственно бретени ЖР 775 . Подпиао комитета СССРи открытийская наб. . 4
