Номер патента: 1192148

Опубликовано: 15.11.1985

Авторы: Загороднев, Пелегов, Репкин

МПК: H04J 3/10

Метки: дискретной, информации, кодом, многопозиционным, передачи

...генератора 18 последовательного кода, с выхода которого снимаетсяинформационная последовательность,В первый момент времени напряжениена выходе генератора 19 линейноспадающего напряжения больше, чемна любом выходе согласованного фильтра 16, При этом на выходах блока 20компараторов напряжение отсутствует.По мере уменьшения напряжения на выходе генератора 19 линейно-спадающего напряжения в какой-то момент времени напряжения на входах одного изкомпараторрв блока 20 компараторовсравниваются, причем происходит этона том компараторе, на информационном входе которого напряжение максимальное, и на выходе этого компаратора появляется напряжение, котороечерез последовательно соединенныесоответствующий открытый ключ блока 21 ключей и сумматор 22...

Номер патента: 907833

Опубликовано: 23.02.1982

Авторы: Гузенко, Игнатов, Пелегов

МПК: H04J 3/10

Метки: дискретной, информации, кодом, многопозиционным, передачи

...4 и 5. Выходы фазовых манипуляторов 4 и 5 объединяются во входном Формирующем блоке 7, осуществляющем формирование группового сигнала.На приемной стороне происходит режекция пораженных помехой участков спектра сигнала, раздельная обработка с помощью корреляционных детекторов Б 11-13 всех частотных составляющих, измерение относительной разности фаз между соседними по времени посылками,согласованная фильтрация и восстанов. ление переданной информационной последовательности.Для этого групповой сигнал с выхода входного усилителя 9 подается на последовательно соединенные дифференциальные операционные усилители 20-22, работой которых управляют полосовые фильтры 23-25 и аналоговые ключи 26-28, При замыкании соответствующего ключа на...

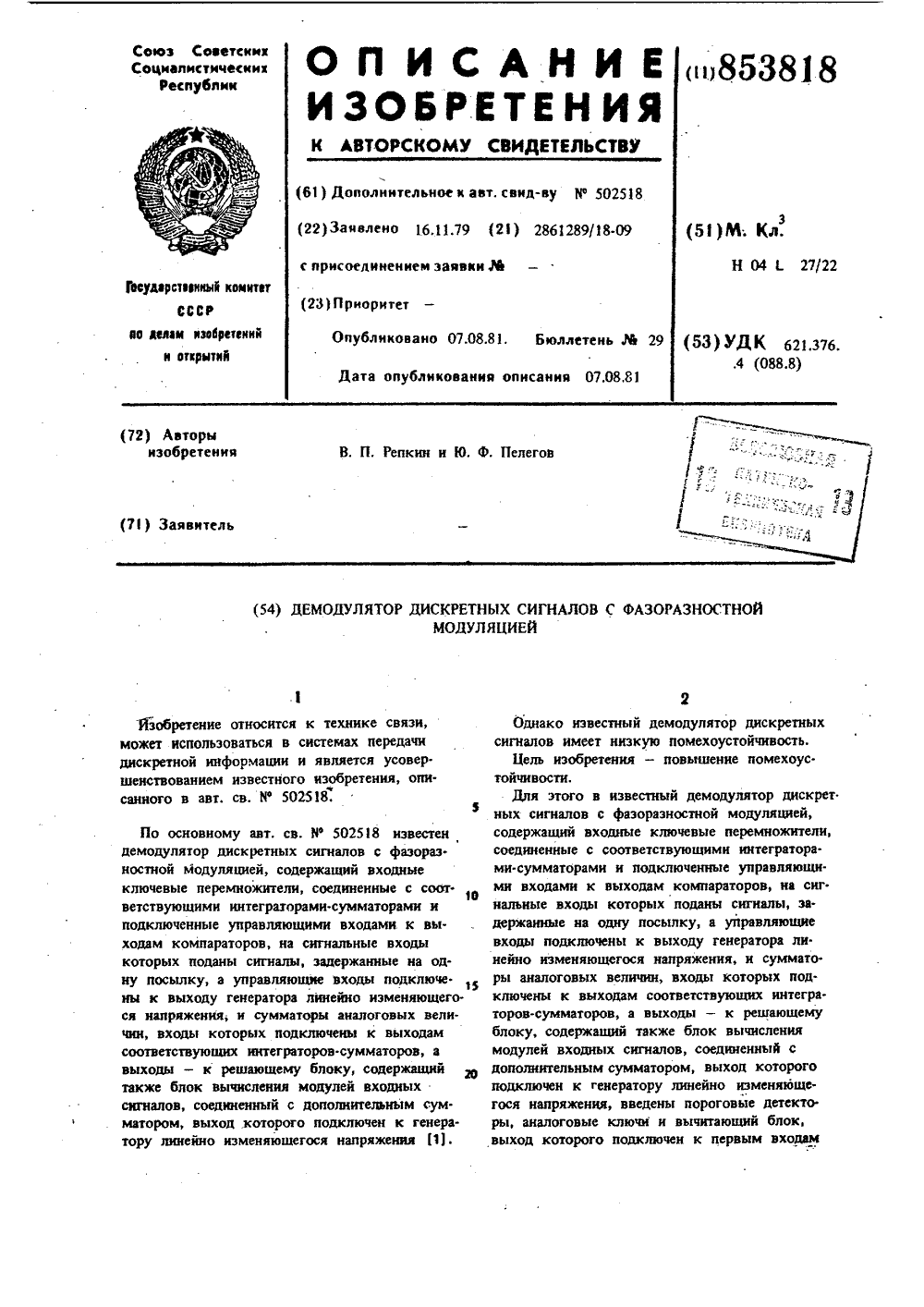

Номер патента: 853818

Опубликовано: 07.08.1981

Авторы: Пелегов, Репкин

МПК: H04L 27/22

Метки: демодулятор, дискретных, модуляцией, сигналовс, фазоразностной

...аналоговые ключи 19, 20 и 19, 20 поступают на входы сумматоров аналоговых величин 10, 11, которые управляют работой решающего блока 12,Генератор 9 формирует линейно изменяю.щееся напряжение, скорость изменения кото.рого прямо пропорциональна сумме модуль ных величин синфазной и квадратурной со.ставляющих принимаемого сигнала по обеим ветвям разнесения, которая получается иа выходах дополнительных сумматоров 15, 15, Модульные величины входных сигналов форми. руются в блоках 13, 14 и 13, 14 путем умножения аналоговой величины на ее знак. Та. ким образом, входные сигналы подаются на интеграторы-сумматоры 5, 6 и 5, 6 в течение 30 пороговых детекторов, выходы которых соединены с управляющими входами соответствующих аналоговых ключей,...

Номер патента: 815934

Опубликовано: 23.03.1981

Авторы: Пелегов, Репкин

МПК: H04J 3/10

Метки: дискретнойинформации, кодом, многопозиционным, передачи

...и генератор 24 сетки частот.Устройство работает следующим образом, Перекодирующий блок 2 преобразует входной сигнал в относительный параллельный код и управляет работой генератора 5, который ставит в соответствие каждой передаваемой позиции реализацию ортогонального кода, управляющего работой распределительного блока 3.Распределительный блок 3 управляет работой фазовых манипуляторов 4 в зависимости от поступившей на его вход реализации ортогонального кода. Выходной формирующий блок 7 объединяет отдельные фазоманипулированные колебания в групповой сигнал, который и передается по каналу связи.Таким образом, каждой реализации ортогонального кода соответствует своя реализация многочастотного сигнала,На приемной стороне 8 с помощью...

Номер патента: 725253

Опубликовано: 30.03.1980

Автор: Пелегов

МПК: H04J 3/10

Метки: дискретной, информации, кодом, многопозиционным, передачи

...и блока 20 памяти.Работает устройство следующим образом.Пер екодирующий блок 1 преобразует входной сигнал в относительный параллельный код и управляет работой генератора 2 кода, который управляет работой распределительного блока 3. Распределительный блок 3 управляет работой фазовых манипуляторов 4 в зависимости от поступающей на его вход реализации ортогонального кода. Выходы фазовых манипуляторов 4 соединены с выходным формирующим блоком 6, объединяющим отдельные фазоманипулированные (ФМ) колебания в групповой сигнал, передаваемый в линию связи,На приеме происходят раздельная обработка вЧех частотных составляющих, измерение синфазной и квадратурной составляющей, операция относительного декодирования, согласованная фильтрация,...

Номер патента: 658756

Опубликовано: 25.04.1979

Автор: Пелегов

МПК: H04J 3/10

Метки: дискретной, информации, кодом, многопозиционным, передачи

...р 20 последовательного кода,На чертеже обозначена также линия связи,21.Устройство работает следующим образом.Перекодирующий блок 1 преобразует вхолной бинарный сигнал в относительный параллельный код и управляет работой генератора кода 2. Генератор кода 2 управляет работой распределительного блока 3, который в свою очередь управляет работой фазовых манипуляторов 4,5 в зависимости от поступающей на его вход реализации 4 в ортогонального кода. Выходы фазовых манипуляторов 4, 5 соединены с выходным блоком 7, объединяющим отдельные фазо манипулированные колебания в групповой сигнал, передаваемый в линию связи 21,При приеме происходит раздельная обработка всех частотных составляющих, измерение синфазной и квадратурной компоненты...

Номер патента: 649164

Опубликовано: 25.02.1979

Автор: Пелегов

МПК: H04L 27/18

Метки: многопозиционных, передачи-приема, сигналов

...детекторы 13, генератор 14 последовательного кода, блок 15 выбора по максимуму амплитуды сигнала и матрица 16 относительности. Выход приемника 7 соединен с входом дополнительного регистра 12 фазового сдвига, выходы которого соединены с входами дополнительных корреляционных детекторов 13. Другие входы детекторов 13 соединены с выходами блока памяти 10, связанного с выходом соответствуюшего корреляционного детектора 8. Выходы всех корреляционных детекторов 8 соединены с входами блока 15 выбора по максимуму амплитуды сигнала, выходы которого подключены к соответствуюшим входам матрицы 16 относительности, соединенной своими выходными шинами с входами генератора 14 последовательного кода, Матрица 16 относительности выполнена в виде...

Номер патента: 628622

Опубликовано: 15.10.1978

Автор: Пелегов

МПК: H04L 7/02

Метки: модемов, сигналами, синхронизации, фазовыми

...амплитудными спектрами (фазовых сигналов). Генерируемые опорными генераторами 13 сигналы уо (1) и уз (1) имеют амплитудные спектры, совпадающие самплитудными спектрами сигналов у (1)уп(1), и являются ортогональными по отношению к ним,Таким образом, если моменты начала иокончания сигналов у, (1), г ,л(1) совпадают с моментами начала и окончания сигналов 1(1)у(1), а интегрирование производится за время интервала ортогональности,то система находится в синхронизме, а напряжение на выходе интеграторов 11 равнонулю. Отклонение системы от синхронизмаприводит к нарушению ортогональности между сигналом уо (1) и сигналами у(1)." у(1)35между сигналами у,) и сигналами у (1)у,(1). В результате на выходе интеграторов11 появляются напряжения,...

Номер патента: 559410

Опубликовано: 25.05.1977

Автор: Пелегов

МПК: H04J 3/10

Метки: дискретной, информации, кодом, многопозоционным, передачи

...блока 15 вычисленияразности фаз через запоминающий блок 16. 15На передающей стороне 1 дополнительно введен генератор кода 17, включенныймежду выходами перекодирующего блока 2и входом распределительного блока 3, ана приемной стороне 8 - последовательно 20соединенные согласованный фильтр 18, решающий блок 19 и генератор 20 последовательного кода, причем вход согласованного фильтра 18 соединен с выходом блока15 вычисления разности фаз. 25Устройство работает следующим образом,Перекодирующий блок 2 преобразуетвходной сигнал в относительный параллельный код и управляет работой генератора зОкода 17, который ставит в соответствие скаждой передаваемой позицией реализациюортогонального кода, управляющего работойраспределительного блока...

Номер патента: 493038

Опубликовано: 25.11.1975

Автор: Пелегов

МПК: H04J 3/10

Метки: временем, групповым, запаздывания, многоканальных, неравномерным, связи, систем

...входами запоминаюшего узла 18, выходы которого соединены с соответствующими входами вычислителя разности фаз 19,подключенного выходом к входу выходногоблока 20,Устройство работает следуюшим образом,Перекодируюший узел 1 преобразует последовательность входных символов в зависимости от кратности манипуляции в относительный код и управляет работой распределительного узла 2, с выходов которого сигналы, предназначенные для передачи по соответствующим парциальным каналам, поступают на регулируемые блоки задержки 3, 4,которые смешают начало работы каждого фазового манипулятора 5, 6, С выходов последующих полученные фазоманипулированные(ФМ) колебания, моменты скачков фазы вкоторых сдвинуты один относительно другого, поступают на...

Номер патента: 489252

Опубликовано: 25.10.1975

Автор: Пелегов

МПК: H04L 27/18

Метки: многоканальных, передачи-приема, сообщений

...опорного сигнала 1 генерирует опорный сигнал с заданным амплитудным спектром. Период следования опорныхсигналов определяется выбранной скоростью манипуляции. Эти сигналы поступают на вход фазовых контуров 3-6, которые, не меняя амплитудного спектравносят такие изменения в фазовый спектр,что снимаемые с выхода фазовых контуров3-6 сигналы 1,2,3 ф1оказываются взаимноортогональными. В манипуляторах 7-10 осуществляется изменение знака ортогональных сигналов в зависимости от полярности прямоугольных импульсов, поступающих на манипуляторы свыхода блока регенерации и относительногокодирования 13, В схеме сложения 11 формируется групповой сигнал, который поступает на вход передатчика 12.На приемном конце групповой сигнал свыхода...

Номер патента: 296277

Опубликовано: 01.01.1971

Авторы: Паштно, Пелегов

МПК: H04L 27/18

Метки: ортогональных, сигналов

...частоты и со входом последовательно соединенных фильтров 7, 8 и 9 нижних частот типа К.Выход блока 6 АПЧ соединен со входом частотного модулятора 2,Выход звена 7 соединен со входом звена 8 и со входом усилителя 10.Выход звена 8 соединен со входом звена 9 и со входом усилителя 11.Выход звена 9 подключен к вопротивлению 18 и ко входу усилит4ч"-(.) а) Ьа 5(а) =0 Такого рода сигнал преобразуется в фильтрах нижних частот типа К таким образом, что на выходе четного числа звеньев будут получаться взаимноортогональные колебания.Период таких колебаний определяется периодом генератора 1, а занимаемая полоса частот (при т) 100) девиацией Лсо. Искомые ортогональные сигналы снимаются с выходов усилителей 10, 11 и 12.Генератор 1 при помощи...
