Устройство для демодуляции частотноманипулированных сигналов

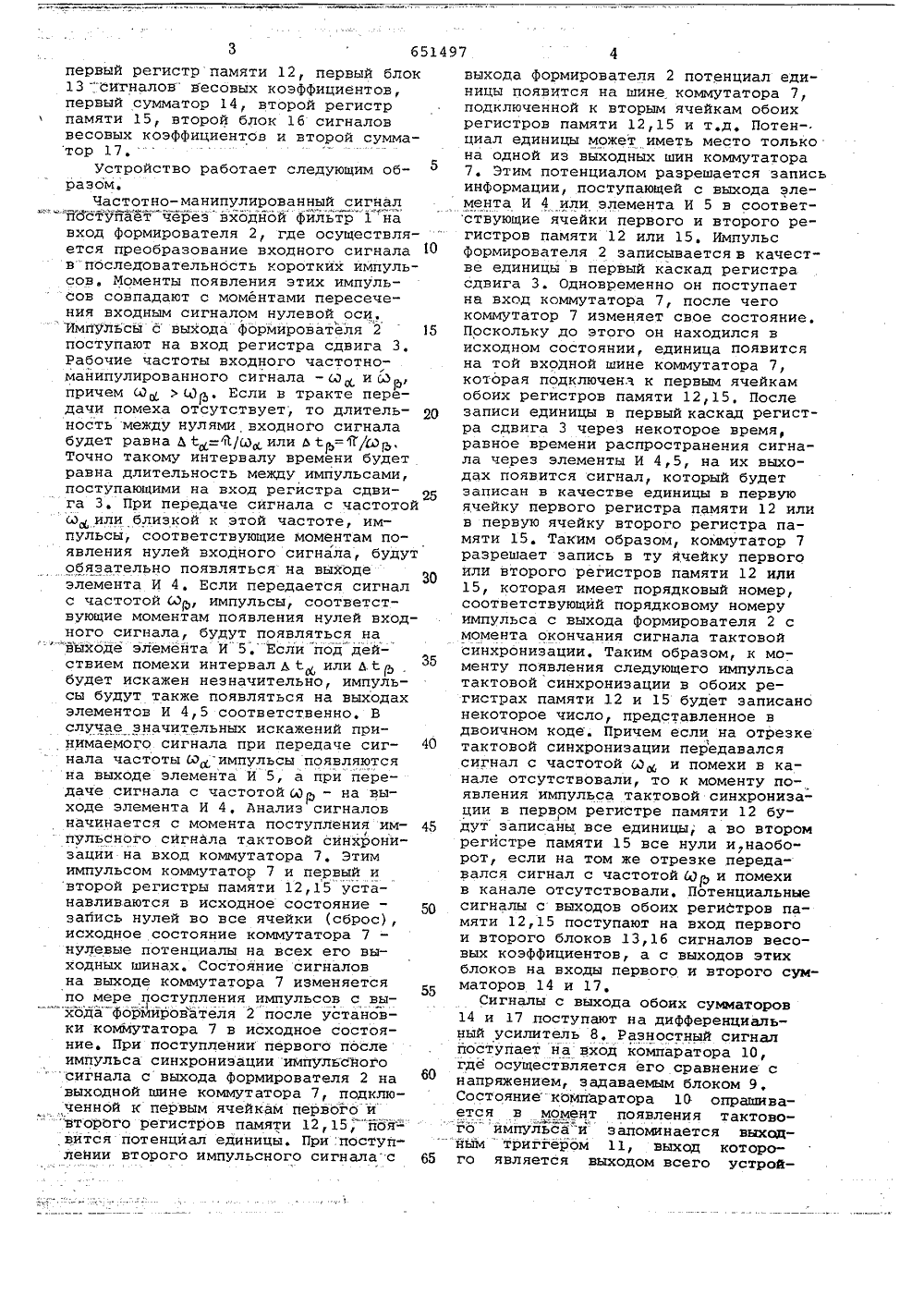

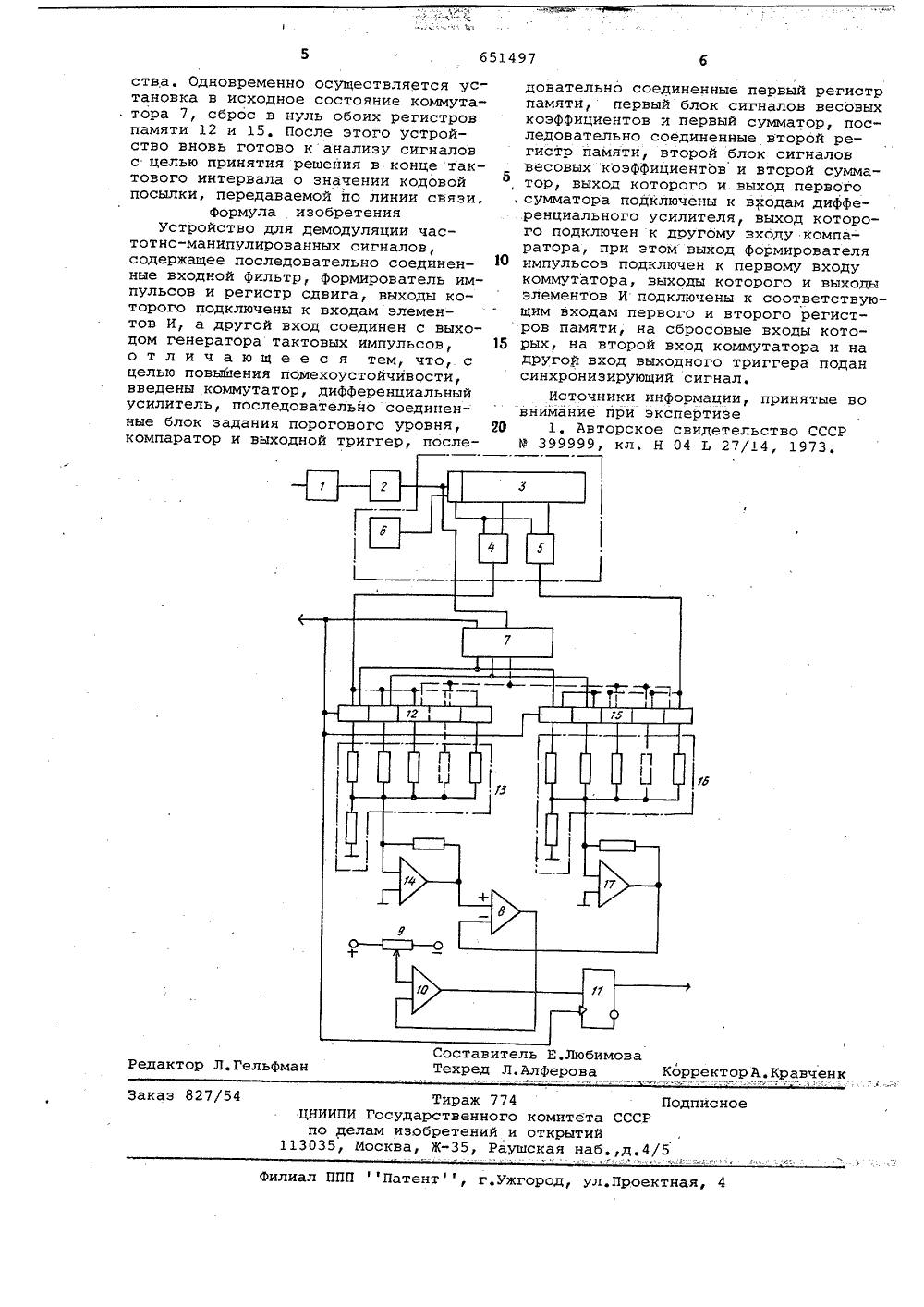

Союз Советских Социалистических Республик(51) М. Кл,Н 04 Ь 27/14Н 03 0 3/04 Государственный комитет ССС Р ло делам изобретений и открытий(72) Автор изобретения С.АШавров Институт технической кибернетики АН БССР(54) УСТРОЙСТВО ДЛЯ ДЕМОДУЛЯЦИИ ЧАСТОТНОМАНИПУЛИРОВАННЫХ СИГНАЛОВИзобретение относится к техникесвязи и может использоваться приприеме частотно-манипулированных сигналов.Известно устройство цля демсдуляции частотно-манипулированных сигналов, содержащее последовательно соединенные входной фильтр, формирователь импульсов и регистр сдвига,выходы которого подключены к входамэлементов И, а другой вход соединенс выходом генератора тактовых импульсов 13.Однако известное устройство недостаточно помехоустойчиво,15Цель изобретения - повьпаение помехоустойчивости устройства.Для этого в устройство для демодуляциичастотно-манипулированных сигналов, содержащее последовательносоединенные входной фильтр, формирователь импульсов и регистр сдвига,выходы которого подключены к входамэлементов И, а другой вход соединенс выходом генератора тактовых импуль- осов, введены коммутатор, дифференциальный усилитель, последовательно соединенные блок задания порогового уровня, компаратор и выходной триггер,последовательно соединенные первый ф регистр памяти, первый блок сигналоввесовых коэффициентов и первый сумматор, последовательно соединенные второй регистр памяти, второй блок сигналов весовых коэффициентов и второйсумматор, выход которого и выход первого сумматора подключены к входамдифференциального усилителя, выходкоторого подключен к другому входукомпаратора, при этом выход формирователя импульсов подключен к первомувходу коммутатора, выходы которогои выходы элементов И подключены ксоответствующим входам первого и второго регистров памяти, на сбросовыевходы которых, на второй вход коммутатора и на другой вход выходноготриггера подан синхронизирующий сигнал,На чертеже представлена структурная электрическая схема предложенногоустройства.Устройство для демодуляции частотно-манипулированных сигналов содержитвходнойфильтр 1, формирователь 2 импульсов, регистр сдвига 3, элементы И4 и 5, генератор 6 тактовых импульсов,коммутатор 7, дифференциальный усилитель 8, блок 9 задания порогового уровня, компаратор 10, выходной триггер 11,первый регистр памяти 12, первый блок13 " сигналов весовых коэффициентов,первый сумматор 14, второй регистрпамяти 15, второй блок 16 сигналоввесовых коэффициентов и второй сумматор 17. -Устройство работает следующим образом.Частотно-манипулированный сигнал"йоСтупаетчерезвходйой фйльтр 1"навход формирователя 2, где осуществляется преобразование входного сигнала 10впоследовательность коротких импульсов. Моменты появления этих импульсов совпадают с моментами пересечения входным сигналом нулевой оси.Имп 7 льсй с выхода формирователя 215поступают на вход регистра сдвига 3,Рабочие частоты входного частотномайипулированного сигнала - сйи Я,причем стосдр. Если в тракте передачи помеха отсутствует, то длитель Оность между нулями входного сигналабудет равна Ь 1,-ч/д или Ь 1 Ь=Я/Ед,Точно такому интервалу времени будетравна длительность между импульсами,поступающими на вход регистра сдвига 3. При передаче сигнала с частотойюс,или близкой к этой частоте, импульсы, соответствующие моментам появления нулей входного сигнала, будутобязательно появляться на выходеэлемента И 4. Если передается сигналс частотой Сд, импульсы, соответствующие моментам появления нулей входного сигнала, будут появляться на "выходе элемента И 5,Если под действием помехи интервал Ь 1 или Ь.06будет искажен незначительно, импульсы будут также появляться на выходахэлементов И 4,5 соответственно, Вслучае значительных искажений принимаемого сигнала при передаче сигнала частоты И, импульсы появляются на выходе элемента И 5, а при передаче сигнала с частотой Сд - на выходе элемента И 4, Анализ сигналовначинается с момента поступления импульсного сигнала тактовой синхронизации на вход коммутатора 7, Этимимпульсом коммутатор 7 и первый ивторой регистры памяти 12,15 устанавливаются в исходное состояние - 5 Озапись нулей во все ячейки (сброс),исходное состояние коммутатора 7нулевые потенциалы на всех его выходных шинах, Состояние сигналовна выходе коммутатора 7 изменяетсяпо мере поступления импульсов с выхода Формйрователя 2 после установки коммутатора 7 в исходное состояние. При поступлении первого послеимпульса синхронизации импульсного сигнала с выхода формирователя 2 на 60выходной шине коммутатора 7, подключеннбй к первым ячейкам первогои"второго регистров памяти 12,15;поя="вится потенциал единицы, При поступлении второго импульсного сигнала.с 65 выхода Формирователя 2 потенциал единицы появится на шине коммутатора 7,подключенной к вторым ячейкам обоихрегистров памяти 12,15 и т.д, Потенциал единицы может иметь место толькона одной из выходных шин коммутатора7, Этим потенциалом разрешается записьинформации, поступающей с выхода элемента И 4 или элемента И 5 в соответствующие ячейки первого и второго регистров памяти 12 или 15, Импульсформирователя 2 записывается в качестве единицы в первый каскад регистрасдвига 3. Одновременно он поступаетна вход коммутатора 7, после чегокоммутатор 7 изменяет свое состояние,Поскольку до этого он находился висходном состоянии, единица появитсяна той входной шине коммутатора 7,которая подключена к первым ячейкамобоих регистров памяти 12,15, Послезаписи единицы в первый каскад регистра сдвига 3 через некоторое время,равное времени распространения сигнала через элементы И 4,5, на их выходах появится сигнал, который будетзаписан в качестве единицы в первуюячейку первого регистра памяти 12 илив первую ячейку второго регистра памяти 15. Таким образом, коммутатор 7разрешает запись в ту ячейку первогоили второго регистров памяти 12 или15, которая имеет порядковый номер,соответствующий порядковому номеруимпульса с выхода формирователя 2 смомента окончания сигнала тактовойсинхронизации. Таким образом, к моменту появления следующего импульсатактовой синхронизации в обоих регистрах памяти 12 и 15 будет записанонекоторое число, представленное вдвоичном коде. Причем если на отрезкетактовой синхронизации передавалсясигнал с частотой сд, и помехи в канале отсутствовали, то к моменту появления импульса тактовой синхронизации в первом регистре памяти 12 будут записаны все единицы; а во второмрегистре памяти 15 все нули инаоборот, если на том же отрезке передавался сигнал с частотой бд и помехив канале отсутствовали, Потенциальныесигналы с выходов обоих регистров памяти 12,15 поступают на вход первогои второго блоков 13,16 сигналов весовых коэффициентов, а с выходов этихблоков на входы первого и второго сумматоров 14 и 17,Сигналы с выхода обоих сумматоров14 и 17 поступают на дифференциальный усилитель 8. Раэностный сигналйоступает на вход компаратора 10,где осуществляется его сравнение снапряжением, задаваемым блоком 9,Состояние" компаратора 1 О опрашивается в момент появления тактового ймпульса"и запоминается выходйымтриггером 11, выход которого является выходом всего устрой.Гельфман акт енк Заказ 827/ Тираж 774НИИПИ Государственного комитет по делам изобретений и открыти 035, Москва, Ж, Раушская на ПодписноССР д,4/5 л ППП фПатент, г.ужгород, ул,Прое ф ства. Одновременно осуществляется установка в исходное состояние коммутатора 7, сброс в нуль обоих регистров памяти 12 и 15. После этого устройство вновь готово к анализу сигналов с целью принятия решения в конце тактового интервала о значении кодовой посылки, передаваемой по линии связи,формула изобретенияУстройство для демодуляции частотно-манипулированных сигналов, содержащее последовательно соединенные входной фильтр, формирователь импульсов и регистр сдвига, выходы которого подключены к входам элементов И, а другой вход соединен с выходом генератора тактовых импульсов, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчйвости, введены коммутатор, дифференциальный усилитель, последовательно соединенные блок задания порогового уровня, компаратор и выходной триггер, последовательно соединенные первый регистрпамяти, первый блок сигналов весовыхкоэффициентов и первый сумматор, последовательно соединенные второй регистр памяти, второй блок сигналоввесовых коэффициентов и второй сумматор, выход которого и выход первого,сумматора подключены к входам диффе.ренциального усилителя, выход которого подключен к другОму входу компаратора, при этом выход формирователя 10 импульсов подключен к первому входукоммутатора, выходы которого и выходыэлементов И подключены к соответствующим входам первого и второго регистров памяти, на сбросовые входы кото 5 рых, на второй вход коммутатора и надругой вход выходного триггера подансинхронизирующий сигнал.Источники информации, принятые вовнимание при экспертизе20 1, Авторское свидетельство СССРР 399999, кл, Н 04 Е 27/14, 1973.
