Номер патента: 1742132

Опубликовано: 23.06.1992

Авторы: Китов, Леонов, Сотсков, Таишев

МПК: B65B 5/10

Метки: внутрь, полых, предметов, укладки

...предметов 5. Последний состоит из подвеса 8, шарнирно укрепленного на нем привода1742132 45 50 синхронизатора и толкателя 11 для сброса предметов в изделия. Причем привод-синхронизатор включает в себя вилку 9 для взаимодействия с изделием и противовес 10, Перемещение подвеса ограничено стопорами 12 и 13,Устройство работает следующим образом,Предметы (таблетки) из бункера 1 попадают на диск ориентации 2, Во время движения предметов совместно с диском происходит их ориентация в строго определенном положении (порядке), Ориентированные предметы попадают в лоток-накопитель 4, В процессе непрерывного двикения полых изделий б, подаваемых с различным шагом, по конвейеру 7, горло изделия приходлт в соприкосновение с вилкой 9...

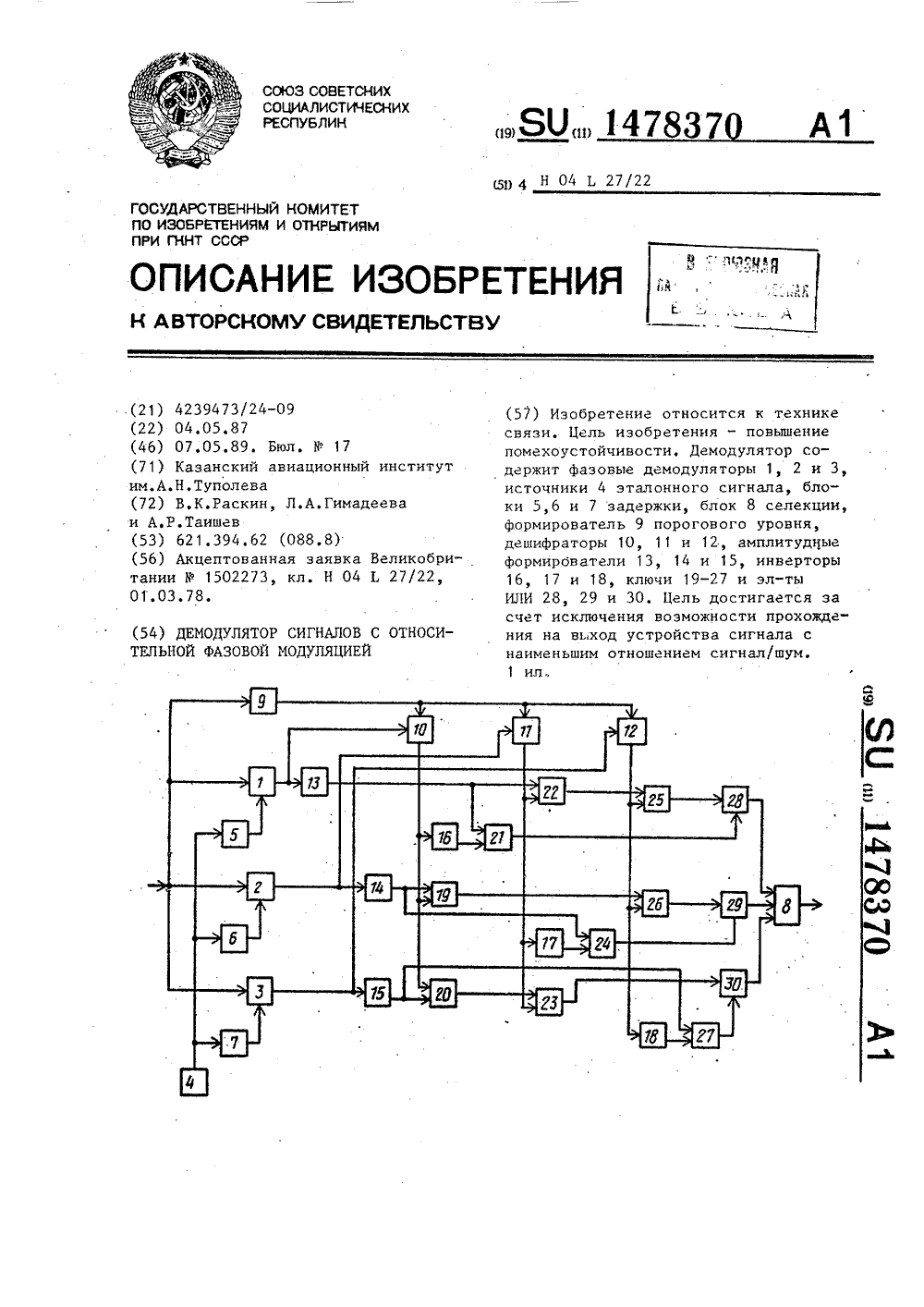

Номер патента: 1478370

Опубликовано: 07.05.1989

Авторы: Гимадеева, Раскин, Таишев

МПК: H04L 27/233

Метки: демодулятор, модуляцией, относительной, сигналов, фазовой

...на соответствие коду в дешифраторах могутпройти только два наибольших по вели"чине (а значит, и по отношению сигнал/шум) выходных сигнала канальныхдемодуляторов.В исходном состоянии (в отсутствиесигнала) на выходах дешифраторов 1012 имеются высокие потенциалы, которые, поступая на управляющие входысоответствующих пар ключей 19 и 20,22 и 23, 25 и 26, поддерживают их воткрытом состоянии. Ключи 21, 24 и27 поддерживаются в запертом состоянии, так как их управляющие входысоединены с соответствующими выходамидешифраторов 10-12 через инверторы16-18. Срабатывание дешифратора од 1ного из каналов (низкий потенциална выходе) запиранием соответствующейпары ключей препятствует прохождениюсигналов двух других каналов на выходустройства. Так,...

Номер патента: 763070

Опубликовано: 15.09.1980

Авторы: Гнутова, Гунченков, Жамов, Зверев, Кузьмин, Ларионов, Лукин, Маламед, Мустафин, Таишев

МПК: B23Q 17/00

Метки: делительная

...координата подъема илиопускания резца 9,Устройство 10 управления считывателем и приводом снабжено блоком 11команд, который выдает сигнал х:,2 Си сигнал подъема или опускания резца,считанный с перфоленты, на вход механизма 12 подъема и опускания резца.Выполнение равенства Х:Х является также условием перехода к считыванию следующего кадра перфоленты. 3070 фПостоянная скорость резания повышает качество изготовляемых голограмм,а повышенная скорость вращения столапри нарезании внутренних колец уменьшает время изготовления голограмм.Чтобы еще больше сократить времяизготовления голограмм, привод 4 каретки также управляется от блока 13,При нарезании колец скорость привода 10 должна бытЬ такова, чтобы обеспечитьполное прилегание друг к другу...

Номер патента: 408754

Опубликовано: 01.01.1973

Авторы: Куинджи, Стрежнев, Таишев

МПК: B23Q 16/02

Метки: делительная, дифракционных, нарезания, решеток, сферических

...машина.1 езповая арстка 1 горизонтально перемещасгс д направляющих 2 корпуса д машины.На резцовоц каретке шарнирно в точке 4 подвешен резцсдсржатель 5 с резцом 6 для нанесения штрихов.В вертикальных направляющих 7 каретки 1подвижно установлен электромагнит 8, управляющий подъемом ц опусканием резцедсржатсля 5. Злектромагп 1 т жестко связан с толкатслем 9, взаимодействующим с копцром 10, длины штриха, подвижно установленным в вертикальных направляющих 11 корпуса машины д. Копир 10 через систему рычагов 12, И кцнематически связан с толкателем 14 копира ширины нарезки И, установленного на дслцтсльной каретке 16, несущей заготовку 17.11 срсд началом холостого хода резцовой каретки 1 включается электромагнит 8, в результате чего...

Номер патента: 323648

Опубликовано: 01.01.1972

Авторы: Куинджи, Стрежнев, Таишев

МПК: G01B 11/00

Метки: делительная, дифракционныхрешеток, нарезания

...деления снижению качества царезаемой решетки.Предлагаемая машина отличается от известной тем, что, с целью повышения точности и производительности нарезания, измерительная решетка-шкала установлена на делительной каретке, а решетка-индекс - на станине симметрично относительно плоскости движения резца.На чертеже изображена принципиальнаясхема предлагаемой машины.Делительцая машина содержит станину ,делцтельную каретку 2, каретку с резцом т, решетку-шкалу 4, решетку-индекс 5, направляющие, подаютций механизм, следящую систему и привод (на чертеже не показаны).10Индексом 6 обозначена заготовка решетки.Работает предлагаемая машина следующим образомИзмерительную решетку-индекс б крепятца станине 1 делительной машины симметрично относительно...
