Устройство для формирования фазоманипулированных сигналов

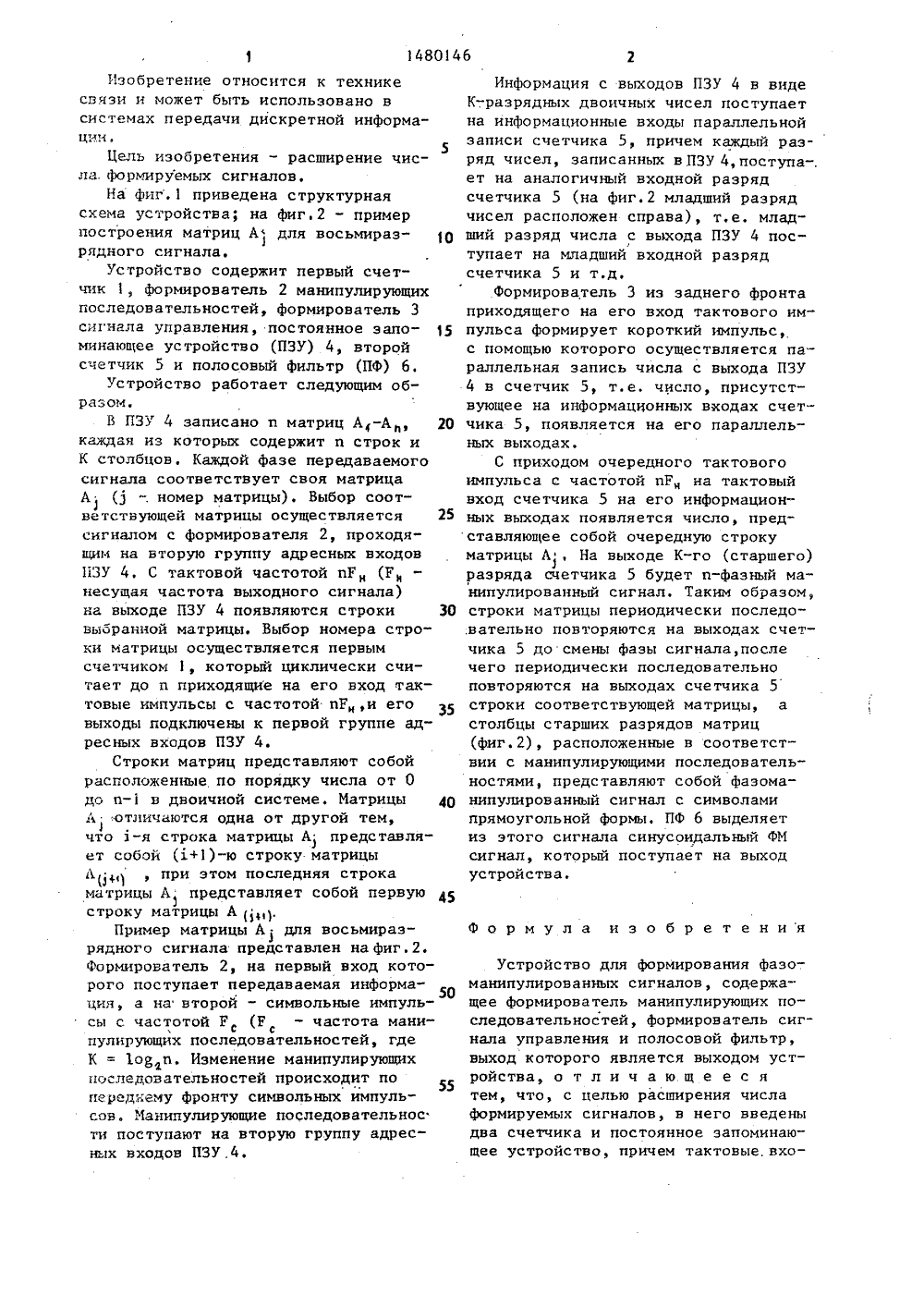

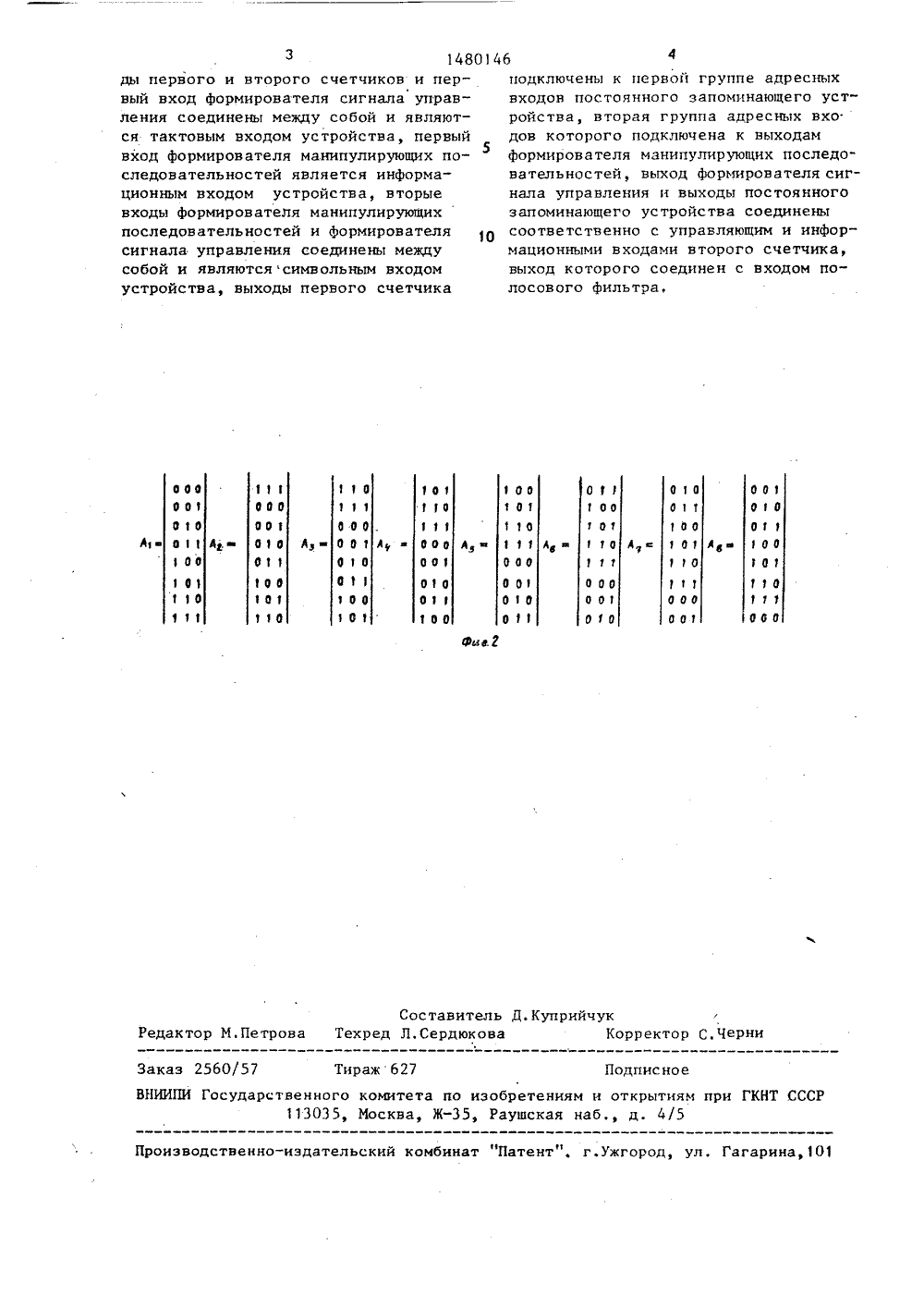

СОЮЗ СОЕЕТСНИКСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 04 Ь 27 20 ЗОБРЕТЕНИЯ ПИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРВ 1234996, кл. Н 04 Ь 27/20, 1986.(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ФАЗОМАНИПУЛИРОВАННЫХ СИГНАЛОВ(57) Изобретение относится к техникесвязи, Цель изобретения - расширениечисла формируемых сигналов. Устройство содержит счетчикии 5, формирователь 2 манипулирующих последовательностей, Формирователь 3 сигналауправления, постоянное запоминающееустройство (ПЗУ) 4 и полосовый фильтр6, Счетчик 1 осуществляет выбор номера строки матрицы и его выходы подключены к первой группе адресных входов ПЗУ 4. Из передаваемой .информации формирователь 2 формирует манипулирующие последовательности, которыепоступают на вторую группу адресныхвходов ПЗУ 4. ПЗУ 4 формирует К-разрядные двоичные числа, поступающие насчетчик 5. Строки матрицы будут периодически последовательно повторятьсяна выходах счетчика 5 до смены фазысигнала. После этого будут периодически последовательно повторяться навыходах счетчика 5 строки соответствующей матрицы, а столбцы старшихразрядов матриц, расположенные в соответствии с манипулирующими последовательностями, будут представлять собой фазоманипулированный сигнал ссимволами прямоугольной формы, Фильтр6 выделяет иэ этого сигнала выходнойсинусоидальный фазоманипулированныйсигнал. Цель достигается введениемсчетчиков 1 и 5 и ПЗУ 4, 2 ил.Изобретение относится к техникесвязи и может быть использовано всистемах передачи дискретной информацчт,5Цель изобретения - расширение числа. формируемых сигналов.На фиг.1 приведена структурнаясхема устройства; на фиг,2 - примерпостроения матриц А для восьмиразрядного сигнала.Устройство содержит первый счетчик 1, формирователь 2 манипулирующихпоследовательностей, формирователь 3сигнала управления, постоянное эапоминающее устройство (ПЗУ) 4, второйсчетчик 5 и полосовый фильтр (ПФ) 6,Устройство работает следующим образом.В ПЗУ 4 записано и матриц А-А, 20каждая из которых содержит и строк иК столбцов. Каждой фазе передаваемогосигнала соответствует своя матрицаА (1 в . номер матрицы), Выбор соответстнующей матрицы осуществляется 25сигналом с формирователя 2, проходящим на вторую группу адресных входовПЗУ 4, С тактовой частотой пР (Рнесущая частота выходного сигнала)на выходе ПЗУ 4 появляются строки 30выбранной матрицы, Выбор номера стро"ки матрицы осуществляется первымсчетчиком 1, который циклически считает до и приходящие на его вход тактовые импульсы с частотой пР,И его 5выходы подключены к первой группе адресных входов ПЗУ 4.Строки матриц представляют собойрасположенные по порядку числа от Одо ив двоичной системе. Матрицы 40А отличаются одна от другой тем,что ь-я строка матрицы А представля 3ет собой (+1)-ю строку матрицыЬ(1, при этом последняя строкаматрицы А представляет собой первуюстроку матрицы А 1Пример матрицы А для восьмираз 1рядного сигнала представлен на фиг.2.Формирователь 2, на первый вход которого поступает передаваемая информация, а на второй - символьные импульсы с частотой Р (Р - частота манис спулирующих последовательностей, гдеК = 1 о и. Изменение манипулирующихпоследовательностей происходит по 55переднему фронту символьных импульсов, Манипулирующие последовательности поступают на вторую группу адресных входов ПЗУ,4,Информация с выходов ПЗУ 4 в видеК-.разрядных двоичных чисел поступаетна информационные входы параллельнойзаписи счетчика 5, причем каждый разряд чисел, записанных в ПЗУ 4,поступа-.ет на аналогичный входной разрядсчетчика 5 (на фиг.2 младший разрядчисел расположен справа), т.е. младший разряд числа с выхода ПЗУ 4 поступает на младший входной разрядсчетчика 5 и т,д.Формирователь 3 из заднего фронтаприходящего на его вход тактового импульса формирует короткий импульс,с помощью которого осуществляется параллельная запись числа с выхода ПЗУ4 в счетчик 5, т.е, число, присутствующее на информационных входах счетчика 5, появляется на его параллельных выходах.С приходом очередного тактовогоимпульса с частотой пР на тактовыйвход счетчика 5 на его информационных выходах появляется число, представляющее собой очередную строкуматрицы Л , На выходе К-го (старшего)разряда счетчика 5 будет и-фазный манипулированный сигнал, Таким образом,строки матрицы периодически последо.вательно повторяются на выходах счетчика 5 до смены фазы сигнала, послечего периодически последовательноповторяются на выходах счетчика 5строки соответствующей матрицы, астолбцы старших разрядов матриц(фиг.2), расположенные в соответствии с манипулирующими последовательностями, представляют собой фазоманипулированный сигнал с символамипрямоугольной формы, ПФ 6 выделяетиз этого сигнала синусоидальный ФМсигнал, который поступает на выходустройства,Формула изобретенияУстройство для формирования фазоманипулированных сигналов, содержащее формирователь манипулирующих последовательностей, формирователь сигнала управления и полосовой фильтр, выход которого является выходом устройства, о т л и ч а ю щ е е с я тем, что, с целью расширения числа формируемых сигналов, в него введены два счетчика и постоянное запоминающее устройство, причем тактовые,вхо6 4подключены к первой группе адресныхвходов постоянного запоминающего устройства, вторая группа адресных вхо.дов которого подключена к выходамформирователя манипулирующих последовательностей, выход формирователя сигнала управления и выходы постоянногозапоминающего устройства соединенысоответственно с управляющим и информационными входами второго счетчика,выход которого соединен с входом полосового фильтра,148014 ооо о от ото 4 отоо т000 оо т Ото От т ото ат тоо тотт то Ою т оо ю оо тот т то юю лу Ооа тот т юа ю ооо оот т от т то ю тт 7 о оо о от Ото тоо тою тюо О От оюо ОЮ Ото от тоо ю от т 0 тт ютт ооа аат Составитель Д.КуприйчукРедактор М.Петрова Техред Л.Сердюкова Корректор С.Черни Заказ 2560/57 Тираж 627 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д, 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,01 ды первого и второго счетчиков и первый вход формирователя сигнала управЛения соединены между собой и являются тактовым входом устройства, первый вход формирователя манипулирующих по 5 следовательностей является информационным входом устройства, вторые входы формирователя манипулирующихпоследовательностей и формирователя сигнала управления соединены между собой и являются символьным входом устройства, выходы первого счетчика то 000. оотю оюо Отоо тот оою ото от ю юао юот ттат т оаа
