Устройство для выделения тактовых сигналов из импульсных последовательностей с переменными параметрами
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

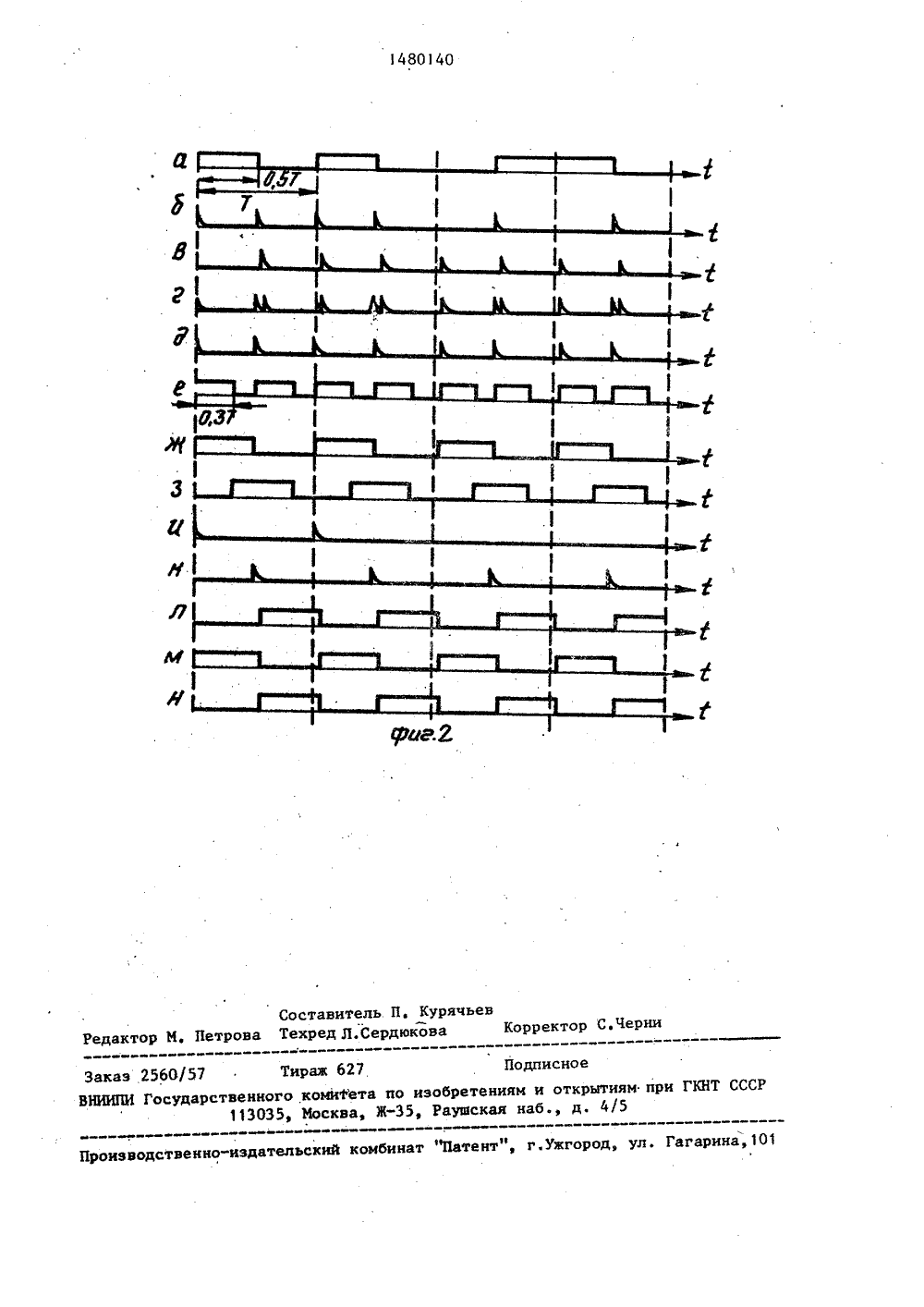

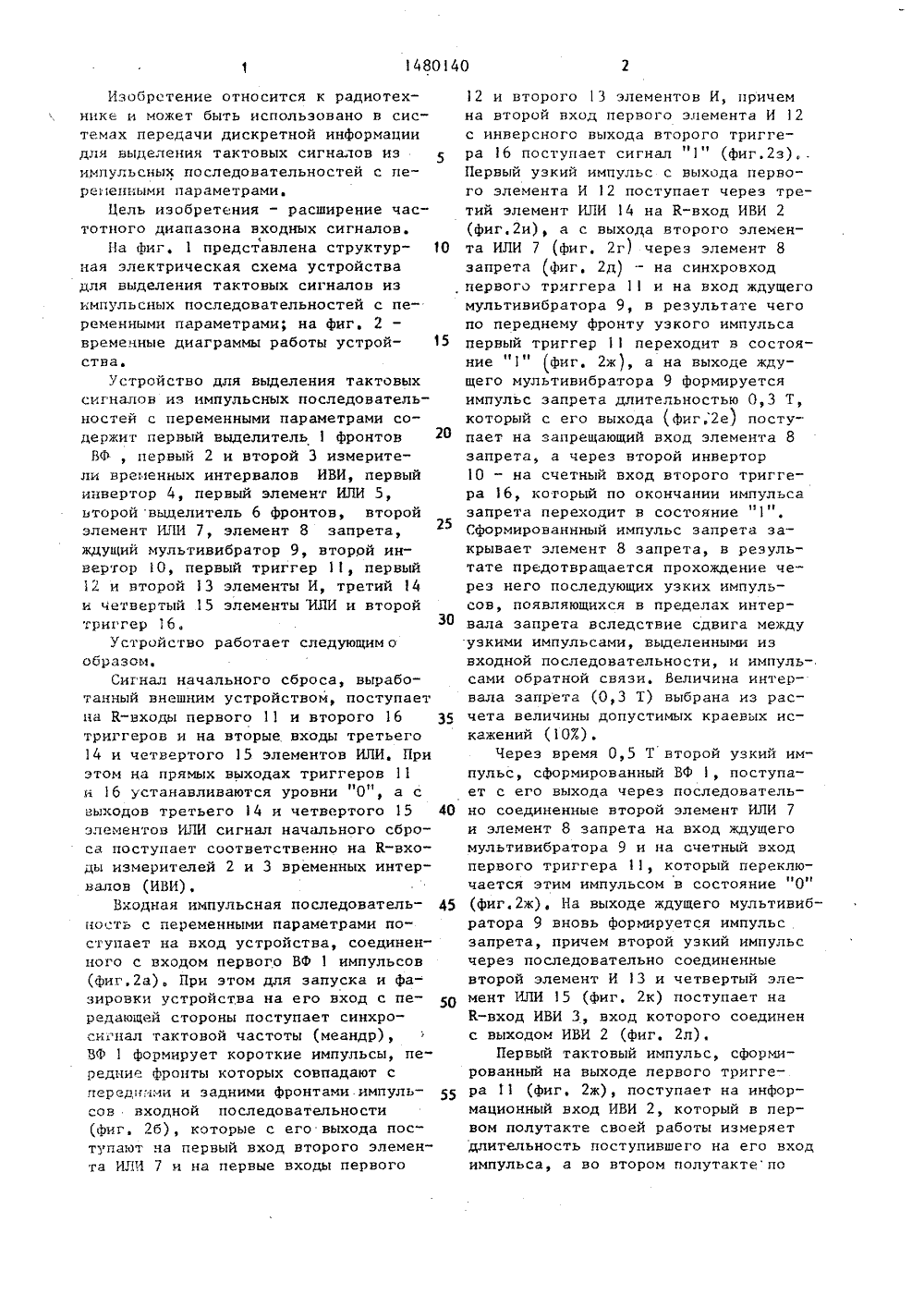

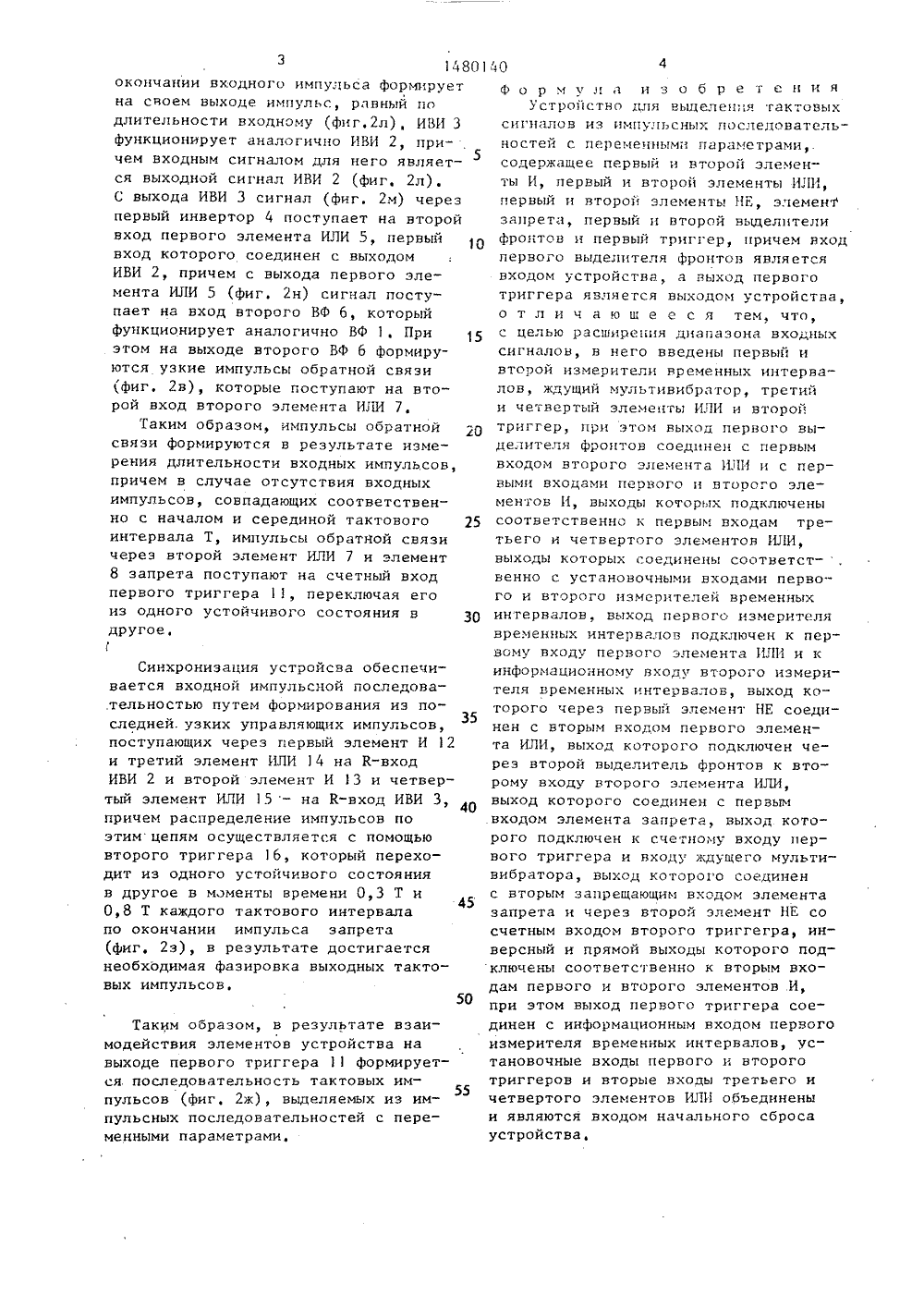

(51)4 Н 04 1 7/ ГОСУДАРСТВЕННПО ИЗОБРЕТЕНИЯПРИ ГКНТ СССР НОМИТЕТОТНРЫТИЯМ ОПИСАНИЕ ИЗОБРЕТЕНИ ВИДЕТЕЛЬСТВУ АВТОРСК е(71) Институт технической кибернетики АН БССР(56) Авторское свидетельство СССР У 557501, кл. Н 04 Ь 7/06,. 1975.Авторское свидетельство СССР В 1003374, кл. Н 04 1. 7/06, 1981. (54) УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ ТАКТОВЫХ СИГНАЛОВ ИЗ ИМПУЛЬСНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ С ПЕРЕМЕННЫМИ ПАРАМЕТРАМИ (57) Изобретение относится к радиотехнике. Цель изобретения - расширение частотного диапазона входных сигналов. Цель достигается введением в устр-во двух измерителей 2 и 3 вр - менных интервалов, мультивибратора 9, элементов ИЛИ 14, 15 и триггера 16. Синхронизация устр-ва обеспечивается входной импульсной последовательностью путем формирования из последней узких управляющих импульсов, поступающих через элемент И 12 и элемент ИЛИ 14 на К-вход измерителя 2 и элемент И 13 и элемент ИЛИ 15 на К-вход измерителя 3, причем распределение импульсов по этим цепям осуществляется с помощью триггера 16, который переходит из одного устойчивого состояния в другое в моменты времени 0,3 Т и 0,8 Т каждого такто-вого интервала по окончании импульса запрета, в результате чего достигается необходимая фазировка выходных в тактовых импульсов. 2 ил,Изобретение относится к радиотехнике и может быть использовано в системах передачи дискретной информациидля выделения тактовых сигналов изимпульсных последовательностей с пере енными параметрами.Цель изобретения - расширение частотного диапазона входных сигналов.На фиг. 1 представлена структур Оная электрическая схема устройствадля выделения тактовых сигналов изимпульсных последовательностей с переменными параметрами; на фиг, 2временные диаграммы работы устройства.Устройство для выделения тактовыхсигналов из импульсных последовательностей с переменными параметрами содержит первый выделитель 1 фронтовВФ , первый 2 и второй 3 измерители временных интервалов ИВИ, первыйинвертор 4, первый элемент ИЛИ 5,второй выделитель б фронтов, второйэлемент ИЛИ 7, элемент 8 запрета,ждущий мультивибратор 9, вторрй инвертор 10, первый триггер 11, первый12 и второй 13 элементы И, третий 14и четвертый 15 элементы ИЛИ и второитриггер 1630Устройство работает следующим ообразом,Сигнал начального сброса, выработанный внешним устройством, поступаетна К-входы первого 11 и второго 16триггеров и на вторые входы третьего14 и четвертого 15 элементов ИЛИ, Приэтом на прямых выходах триггеров 11и 16 устанавливаются уровни "0", а свыходов третьего 14 и четвертого 15 40элементов ИЛИ сигнал начального сброса поступает соответственно на К-входы измерителей 2 и 3 временных интервалов (ИВИ).Входная импульсная последовательность с переменными параметрами поступает на вход устройства, соединенного с входом первого ВФ 1 импульсов(фиг.2 а), При этом для запуска и фазировки устройства на его вход с передающей стороны поступает синхросигнал тактовой частоты (меандр),ВФ 1 формирует короткие импульсы, передние фронты которых совпадают спередними и задними фронтами импульсов входной последовательности(фиг2 б), которые с его выхода поступают на первый вход второго элемента ИЛИ 7 и на первые входы первого 12 и второго 13 элементов И, причемна второй вход первого элемента И 12с инверсного выхода второго триггера 16 поступает сигнал "1" (фиг,2 з),.Первый узкий импульс с выхода первого элемента И 12 поступает через третий элемент ИЛИ 14 на К-вход ИВИ 2(фиг,2 и), а с выхода второго элемента ИЛИ 7 (фиг. 2 г) через элемент 8запретя (фиг, 2 д) - на синхровходпервого триггера 11 и на вход ждущегомультивибратора 9, в результате чегопо переднему фронту узкого импульсапервый триггер 11 переходит в состояние "1" (фиг. 2 ж), а на выходе ждущего мультивибратора 9 формируетсяимпульс запрета длительностью 0,3 Т,который с его выхода (фиг,2 е) поступает на запрещающий вход элемента 8запрета, а через второй инвертор10 - на счетный вход второго триггера 16, который по окончании импульсазапрета переходит в состояние "1".Сформированнный импульс запрета закрывает элемент 8 запрета, в результате предотвращается прохождение через него последующих узких импульсов, появляющихся в пределах интервала запрета вследствие сдвига междуузкими импульсами, выделенными извходной последовательности, и импульсами обратной связи, Величина интервала запрета (0,3 Т) выбрана из расчета величины допустимых краевых искажений (107).Через время 0,5 Т второй узкий импульс, сформированный ВФ 1, поступает с его выхода через последовательно соединенные второй элемент ИЛИ 7и элемент 8 запрета на вход ждущегомультивибратора 9 и на счетный входпервого триггера 11, который переключается этим импульсом в состояние "0"(фиг,2 ж), На выходе ждущего мультивибратора 9 вновь формируется импульс .запрета, причем второй узкий импульсчерез последовательно соединенныевторой элемент И 13 и четвертый эле -мент ИЛИ 15 (фиг, 2 к) поступает наК-вход ИВИ 3, вход которого соединенс выходом ИВИ 2 (фиг. 2 л),Первый тактовый импульс, сформированный на выходе первого триггера 11 (фиг, 2 ж), поступает на информационный вход ИВИ 2, который в первом полутакте своей работы измеряетдлительность поступившего на его входимпульса, а во втором полутактепо40 3 14801окончании входного импульса формируетна своем выходе импульс, равный падлительности входному (фиг,2 л), ИВИ 3функционирует аналогично ИВИ 2, причем входным сигналом для него являет 5ся выходной сигнал ИВИ 2 (фиг. 2 л).С выхода ИВИ 3 сигнал (фиг. 2 м) черезпервый инвертар 4 поступает на второйвход первого элемента ИЛИ 5, первыйвход которого соединен с выходомИВИ 2, причем с выхода первого элемента ИЛИ 5 (фиг. 2 н) сигнал поступает на вход второго ВФ 6, которыйфункционирует аналогично ВФ 1, Приэтом на выходе второго ВФ 6 формируются узкие импульсы обратной связи(фиг, 2 в), которые поступают на второй вход второго элемента ИЛИ 7,Таким образом, импульсы обратнойсвязи формируются в результате измерения длительности входных импульсов,причем в случае отсутствия входныхимпульсов, совпадающих соответственно с началом и серединой тактового 25интервала Т, импульсы обратной связичерез второй элемент ИЛИ 7 и элемент8 запрета поступают на счетный входпервого триггера 11, переключая егоиз одного устойчивого состояния в 30другое,Синхронизация устрайсва обеспечивается входной импульсной последовательностью путем формирования из по 35 следней. узких управляющих импульсов, поступающих через первый элемент И 12 и третий элемент ИЛИ 14 на К-вход ИВИ 2 и второй элемент И 13 и четвертый элемент ИЛИ 5 - на К-вход ИВИ 3, 40 причем распределение импульсов по этим цепям осуществляется с помощью второго триггера 16, который переходит из одного устойчивого состояния в другое в моменты времени 0,3 Т и 0,8 Т каждого тактового интервала по окончании импульса запрета (фиг, 2 з), в результате достигается необходимая фазировка выходных тактовых импульсов.50 Таким образом, в результате взаимодействия элементов устройства на выходе первого триггера 11 формируется. последовательность тактовых импульсов (фиг, 2 ж), выделяемых из импульсных последовательностей с переменными параметрами,Формула изобретенияУстройства для выделения тактовых сигналов из импульсных последовательностей с переменньми параметрами,. содержащее первый и второй элементы И, первый и второй элементы ИЛИ, первый и второй элементы НЕ, элемент запрета, первый и второй выделители фронтов и первый триггер, причем вход первого выделителя фронтов является входом устройства, а выход первого триггера является выходом устройства,о т л и ч а ю ш е е с я тем, чта,с целью расширения диапазона входныхсигналов, в него введены первый ивторой измерители временных интервалов, ждущий мультивибратар, третийи четвертый элементы ИЛИ и второй триггер, при этом выход первого выделитепя фронтов соединен с первымвходом второго элемента Ш 1 И и с первыми входами первого и второго элементов И, выходы которых подключены соответственно к первым входам третьего и четвертого элементов ИЛИ,выходы которых соединены соответст-венна с установочными входами первога и второго измерителей временныхинтервалов, выход первого измерителявременных интервалов подключен к первому входу первого элемента ИЛИ и кинформационному входу второго измерителя временных интервалов, выход которого через первый элемент НЕ соединен с вторым входом первого элемента ИЛИ, выход которого подключен через второй выделитель фронтон к второму входу второго элемента ИЛИ,выход которого соединен с первым.входом элемента запрета, выход которого подключен к счетному входу первого триггера и входу ждущего мультивибратора, выход катарога соединенс вторым запрещающим входам элементазапрета и через второй элемент НЕ сосчетным входом второго триггегра, инверсный и прямой выходы которого подключены соответственно к вторым входам первого и второго элементов .И,при этом выход первого триггера соединен с инФормационным входом первогоизмерителя временных интервалов, установочные входы первого и второготриггеров и вторые входы третьего ичетвертого элементов ИЛИ объединеныи являются входом начального сбросаустройства,480140 Составитель П, КурячьевКорректор С,Черни РедактоР И. ПетРова ТехРед Л.Сердюкова ъский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 оизводственно-изда аказ 2560/ НИИПИ Госу 7 Тиражрственного к113035, Мо миФета поква, Ж-З зобретен Рауаская одписное м и открытиям при ГКНТ ССС наб., д. 4/5
