Устройство для формирования фазомодулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1429333
Автор: Молчанов
Текст

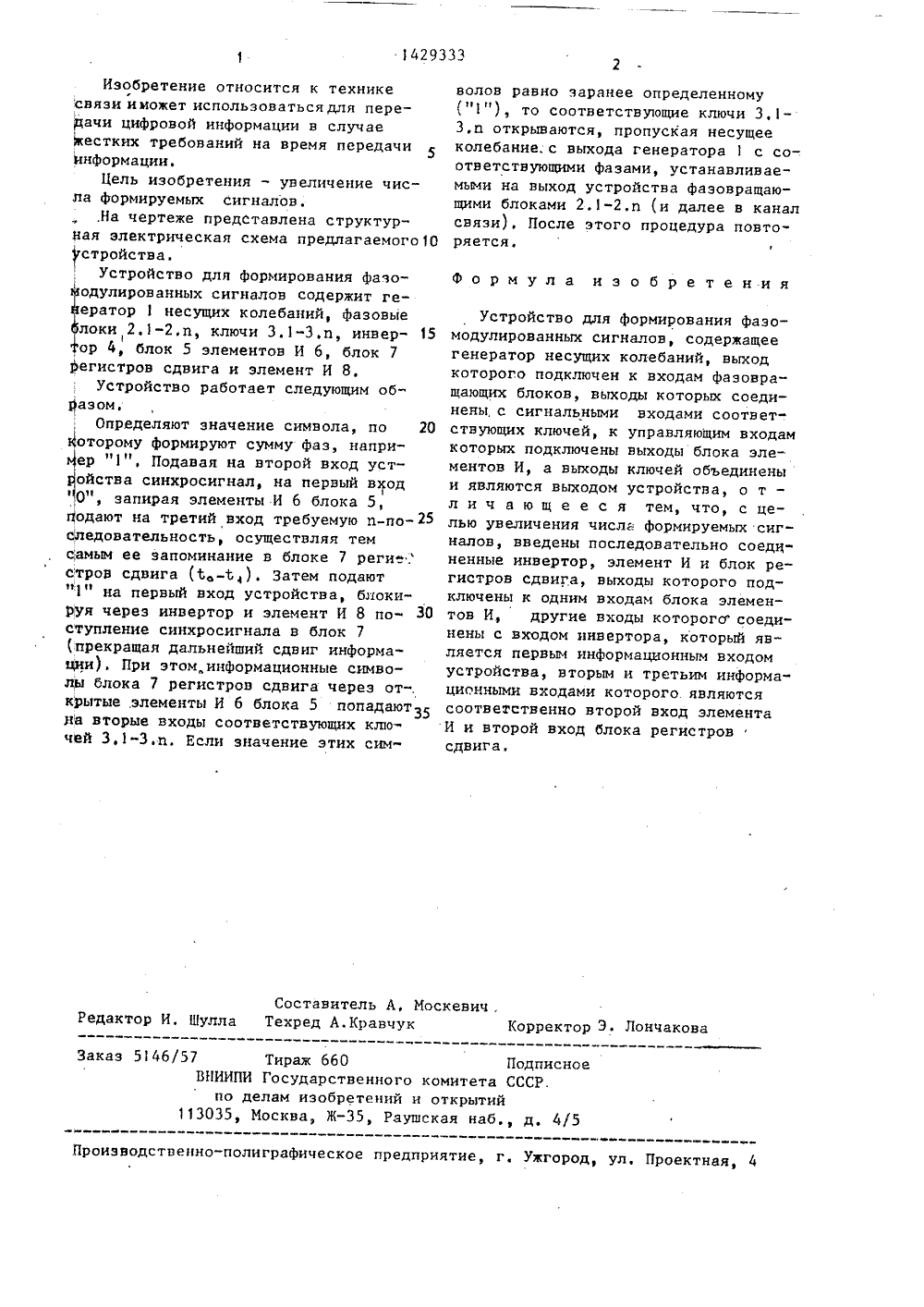

(21 во СССР 1966. ОВАНИЯ ФА ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) УСТРОЙСТВО ДЛЯ ФОРМИРЗОМОДУПИРОВАННЫХ СИГНАЛОВ(57) Изобретение относится к технике связи и может использоваться для передачи цифровой информации в случае жестких требований на время передачи информации. Цель изобретения - увеличение числа формируемых сигналов. Для достижения цели в устр-во введены инвертор 4, блок 7 регистров сдвига и элемент И 8, Сначала определяютзначение символа, по которому будут формировать сумму фаз, например "1" На третий вход устр-ва подают требуемую п-последовательность, осуществляя тем самым ее запоминание в блоке 7 (Ь -т), Если значение символов равно заранее определенному ("1"), то соответствующие ключи 3.1-3,п открываются, пропуская несущее колеба-ние с выхода генератора 1 с соответствующими фазами, устанавливаемыми на выход устр-ва фазовращающими блоками 2.1-2.п (и далее в канал связи). Нос-а ле этого процедура повторяется, 1 ил.Заказ 546/57 Тираж 660 ПодписноеВНИИПИ Государственного комитета СССР.по делам изобретений н открытий113035, Москва, Ж, Раушская наб., д. 45 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к техникеесвязи ииожет использоваться для передачи цифровой информации в случаежестких требований на время передачиинформации.Цель изобретения - увеличение числа формируемых сигналов..На чертеже представлена структурная электрическая схема предлагаемого Оустройства,Устройство для формирования Фазоодулированных сигналов содержит геератор 1 несущих колебаний, Фазовые,локи 2 .1 -2 .и, ключи 3 .1 -3 .п, инвер1тор 4, блок 5 элементов И 6, блок 7регистров сдвига и элемент И 8,Устройство работает следующим об 1 азом,Определяют значение символа, по 20Которому формируют сумму фаз, наприер "1", Подавая на второй вход уст1 ойства синхросигнал, на первый вход:0", запирая элементы И 6 блока 5,подают на третий вход требуемую п-последовательность, осуществляя темсамым ее запоминание в блоке 7 реги".стров сдвига (С -1). Затем подают"1" на первый вход устройства, блокируя через инвертор и элемент И 8 поступление синхросигнала в блок 7(прекращая дальнейший сдвиг информации). При этоминформационные символЫ блока 7 регистров сдвига через от-,крытые элементы И 6 блока 5 попадают 35на вторые входы соответствующих ключей 3,1-3,п. Если значение этих символов равно заранее определенному("1"), то соответствующие ключи 3,в3,п открываются, пропуская несущееколебание; с выхода генераторас соответствующими фазами, устанавливаемыми на выход устройства фазовращающими блоками 2.1-2,п (и далее в каналсвязи), После этого процедура повторяется. Устройство для формирования фазомодулированных сигналов, содержащее генератор несущих колебаний, выход которого подключен к входам Фазовращающих блоков, выходы которых соединены, с сигнальными входами соответствующих ключей, к управляющим входам которых подключены выходы блока элементов И, а выходы ключей объединены и являются выходом устройства, о т - л и ч а ю щ е е с я тем, что, с целью увеличения числа формируемых сигналов, введены последовательно соединенные инвертор, элемент И и блок регистров сдвига, выходы которого подключены к одним входам блока элементов И, другие входы которого соединены с входом ннвертора, который является первым информационным входом устройства, вторым и третьим информационными входами которого являются соответственно второй вход элемента И и второй вход блока регистров сдвига.
СмотретьЗаявка
4191126, 30.12.1986
МОСКОВСКИЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ
МОЛЧАНОВ КОНСТАНТИН ВЛАДИМИРОВИЧ
МПК / Метки
МПК: H04L 27/20
Метки: сигналов, фазомодулированных, формирования
Опубликовано: 07.10.1988
Код ссылки
<a href="https://patents.su/2-1429333-ustrojjstvo-dlya-formirovaniya-fazomodulirovannykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для формирования фазомодулированных сигналов</a>
