Шишмарев

Номер патента: 599592

Опубликовано: 10.08.2005

Авторы: Антошин, Козлов, Кузьмин, Михельсон, Перель, Шишмарев

МПК: G01C 25/00

Метки: гиродвигателя, измеритель, моментов

Измеритель моментов гиродвигателя, содержащий камеру, поплавковый узел с элементом крепления гиродвигателя, погруженный в жидкость, датчик угла и датчик момента, отличающийся тем, что, с целью повышения его точности, между элементом крепления гиродвигателя и камерой выполнен лабиринт, заполненный жидкостью, причем измеритель снабжен дополнительной камерой, сообщающейся с основной камерой, и устройством для измерения объема жидкости в дополнительной камере.

Номер патента: 1157860

Опубликовано: 10.02.2000

Авторы: Андреев, Гулякин, Корякина, Мушков, Нечаев, Путин, Путина, Титаренко, Шишмарев, Яценко

МПК: C22B 34/12

Метки: аварийного, аппарата, восстановления, вылива, магнием, расплава, тетрахлорида, титана

Способ прекращения аварийного вылива расплава из аппарата восстановления тетрахлорида титана магнием, включающий прекращение подачи тетрахлорида титана и аргона, отличающийся тем, что, с целью улучшения условий труда и повышения безопасности процесса, в аппарате создают разрежение согласно формуле Р = (1,1 - 1,2) Рст, где Р - разрежение в аппарате; Рст - максимальное давление столба расплава в аппарате.

Номер патента: 1835908

Опубликовано: 10.01.1997

Авторы: Будаев, Власов, Кислов, Степанов, Шишмарев

МПК: G01F 11/00

Метки: дозирования, непрерывного, сыпучих

...а верхняя камера 8 сообщена с атмосферой, Верхние стенки 9 и 10 камер выполнены упругими, жестко связаны в своей центральной части со штоком 5, на верхнем конце которого укреплен диск 4.Седла нормально закрытых клапанов выполнены в виде отверстий 11 в упругой стенке 9 нижней камер б, а запорный орган - в виде плиты 12, установленной на упругую стенку 9 нижней камеры б и закрепленной в своей центральной части на штоке 5, Течка 2 снабжена на выходе регулируемой по высоте насадкой 13, при помощи которой можно изменять производительность дозатора,Устройство для непрерывного дозирования сыпучих материалов, содержащее бункер, сообщенный течкой с корпусом, в котором под течкой размещен диск вибропитателя, отличающееся тем, что, с целью...

Номер патента: 1813821

Опубликовано: 07.05.1993

Авторы: Доронин, Евсеев, Зубенко, Пермяков, Рябко, Шишмарев, Щагина

МПК: D21C 11/12

Метки: горения, котлоагрегате, процессом, содорегенерационном, черного, щелока

...расход Греацега пзрз в щелакавай Гадо" гревзтель 36, Карректируащий сигнал регулятору 5 вьрзбэат.взетсп в регуляторе 2 б.Измеряют эзсхад сульфата натрия дзт" чикам 7 сиГизл с которОГО поступает из регулятор 8 и сравнивается с сигналам эз- дВИНОГО значения эзсхадз сульфата Патрй и корэетьЗующими сиГнзлзми От регупятаров 32 и 34 и вьрзбатаццое упЭзвпяащее воздействие поступает ца исполнительное устрайс гва 9, изменяащ 3 о расход сульфатанатрияИзмеряют расход Общего воздуха датчиком 10 сиГизл с кОторОГО поступает на регулятор 11 расхода общего воздуха и карректируОцим сиГнзлпм От регулятора 31 иКарректируощий сигнал регулятору 20 вырабатывается регулятором 28 по информации датчика 23 величины пылевого уноса в дымовых газах.В...

Номер патента: 1800639

Опубликовано: 07.03.1993

Авторы: Беляев, Клочкова, Родин, Шишмарев

МПК: H04L 17/16

Метки: кодовых, обнаружения, последовательностей

...возможно йМ. При этом уменьшается объем постоянного запоминающего блока 3, равный 2, Таким образом, каждой кодовой комбинации, записанной в регистр 2 сдвига, однозначно соответствует ячейка ПЗУ 3 с оп ределенным адресом. Постоянный запоминающий блок 3 при изготовлении устройства программируется в соответствии с критериями обнаружения заданной кодовой последовательности. В простейшем случае в ячейку постоянного запоминающего блока 3, имеющую адрес, соответствующий обнаруживаемой последовательности, записывается потенциал логической единицы, а во все остальные ячейки - потенциалы логического нуля. При этом запись в регистр 2 сдвига обнаруживаемой кодовой последовательности вызовет появление потенциала логической единицы на выходе...

Номер патента: 1713639

Опубликовано: 23.02.1992

Авторы: Кузнецов, Шишмарев

МПК: B01J 3/00

Метки: автоклав

...чертеже представлен автоклав, общий вид.Автоклав состоит из корпуса 1 с фланцем 2, крышкой 3, образующей с фланцем 2 байонетный затвор. Между фланцем 2 и крышкой 3 установлен обтюратор 4, Во фланце 2 выполнено сквозное отверстие 5. в котором установлен шток 6.Один конец штока 6 поджимается пружиной 7 к внутреннему торцу крышки 3, Второй конец 8 штока соединен с поворотным элементом (маховиком) 9 запорной арматуры (вентиля) 10, расположенной на трубопроводе 11 подачи технологической среды в автоклав. Для обеспечения герметичности автоклава врабочйх условиях расстояние между осью автоклава и отверстием 5 должно быть больше наружного радиуса обтюратора 4.Автоклав работает следующим образом.После окончания цикла обработки материалов в...

Номер патента: 1673046

Опубликовано: 30.08.1991

Авторы: Оксас, Шелухин, Шишмарев

МПК: A61B 5/02

Метки: грудной, закрытой, органов, полости, прогнозирования, течения, травмы

...К= ( х 22-29) х 10, где г -бТмакс.сумма амплитуд зубцов В и Я в грудных отведениях Ч 1-6, мм, тмакс - наибольшая продолжительность комплекса ОРЯ в отведениях Ч 1-6, мм, 22, 29, 10 - постоянные коэффциенты, и при значении К более 400 усл, ед, прогнозируют возможность летального исхода. Способ позволяет в условиях массовогопоступления пострадавших оперативно провести прогноз течения закрытой травмы органов грудной полости, количественно оценить эффективность и ротивошоковой терапии,П р и м е р. Больная А, 58 лет, диагноз -закрытая травма груди, перелом ребер слева, Выполнено прогнозирование течения болезни по предлагаемому способу, При расчете коэффициента прогнозирования К выявлены следующие значения: г=7+4+11+8+6+6+20+12+18+2+1+2=- 97...

Номер патента: 1654380

Опубликовано: 07.06.1991

Авторы: Будаев, Власов, Кислов, Лозовой, Степанов, Шишмарев

МПК: C25C 3/06

Метки: алюминия, массой, набивки, подины, углеродсодержащей, швов, электролизера

...режиме уплотнения с ускорением рабочегооргана при его движении вниз 51)80 м/с и вверх 8-20 м/с . )1 аццыйспособ позволяет повысить плотностьмассы в межблочцых швах до 1,69 г/сми более, а также увеличить срок службы подины электролцзера до 40 мес.1 з,п. ф-лы,табл. длццоц 500 мм и шириной 30 мм. В качестве сырой подовой массы испольмассу на антрацитовой основе с темпе)атурой 170-190 С. Набивку массы ведут в три слоя. Засыпку массы осушествляют порциоццо с высотой 140150 мм каждого слоя. Время набивкикаждого слоя составляет 30 с. Послеостывания подовой массы в швах блоки)азъединяют и уплотненную массу извлекают. Плотность набивки определяют в различных слоях по высоте, Величина плотности углеродистой массы вовсех точках одинакова...

Номер патента: 1614127

Опубликовано: 15.12.1990

Авторы: Беляев, Гореликов, Крохин, Шишмарев

МПК: H04L 27/12

Метки: сигнала, формирования, частотно-манипулированного

...серия импульсовс асоой йовторения , , 4 илив зависимости от символов управляющих сигналов. Блок 12 выделения сигнала разностнойчастоты формирует сигнал с частотой 2=- 4 2 - 1/2 Т=т/2. При этом передний фронтсигнала разностной частоты совпадает с мо 30 35 хода коммутатора 8.Таким образом, на выходе фазового манипулятора 18 формируется импульсный частотно-манипулированный сигнал с непрерывной фазой и индексом манипуляции 0= =0,5. Полосовой фильтр 19 выделяет первую гармонику сигнала, т. е, на выходе устройства формируется синусоидальный четырех- позиционный сигнал с непрерывной фазой и индексом манипуляции. Формула изобретения 40 Устройство для формирования частотноманипулированного сигнала, содержащее генератор сигнала опорной...

Номер патента: 1543510

Опубликовано: 15.02.1990

Авторы: Беляев, Гореликов, Крохин, Шишмарев

МПК: H02M 5/257

Метки: переменного, переменное, преобразователем, регулируемым

...25 30 35 40 45 50 55 циал при А ( В, гце А и В - числа,записанные в счетчиках 6 и 7 соответственно. При этом формирователь управляющих импульсов открывает управляемый вентиль 1, В исходном состоянии А=В=О, поэтому управляемый вентиль 1 закрыт. Формирователь 9 импульсов управления осуществляет преобразование напряжения единичного логического уровня, присутствующего на выходе блока 8 сравнения кодов, в импульсы, с помощью которыхвключается управляемый вентиль 1. После подачи на шину 13 включения положительного потенциала (команда"Включить" ) коммутатор 12 подключает к второму входу элемента И 5 выход дешифратора 1 О, настроенногона запись в счетчик 7 числа И, равного емкости счетчиков 6 к 7. Одновременно с этим через управляющийвход...

Номер патента: 1509926

Опубликовано: 23.09.1989

Авторы: Бородин, Додонов, Приймачук, Шишмарев, Щетинин

МПК: G06F 15/173

Метки: времени, моделирования, реальном, сетей

...вход запуска которого соединен с входом запуска устройства, в блок управления введены узел памяти меток фактического окончания онераций, узел памяти величины задержек свершения операций, триггер внешнего прерывания, триггер фиксации опоздания операций, сумматор величины опоздания операций, регистр- накопитель сумматора, со второго по седьмой элементы И, второй блок элементов И, с первого по восьмой элементы ИЛИ, второй блок элементов ИЛИ, с четвертого по девятый элементы задержки, первый и второй элементы НЕ, первый выход блока управления соединен с входом первого элемента задержки, второй выход и четвертый вход блока управления соединены с входом установки в 0 триггера фиксации опоздания операций, прямой выход которого соединен с...

Номер патента: 1435657

Опубликовано: 07.11.1988

Авторы: Авдеев, Макаренко, Романов, Шишмарев

МПК: B22F 1/00, C22C 19/03, C22C 32/00 ...

Метки: марки, никелевого, основе, порошка, снгн, сплава, шихта

...и порошок никелевого сплава марки СНГН, содержащий, мас.%: углерод 0,7-1,0; хром14-17; кремний 3,5 4,5; марганец 1;бор 3,2-4; железо 4; никель осталь ное, смешивают в сухом виде в смесите лебч.Полученные смеси перемешивают со связующим компонентом - 10%-ным раствором каучука в бензине в количестве 30 4 об%, и напрессовывают на сталь-ные пластины (сталь 45) размером 100кгОх 3 мм давлением 410 МПа, Полученные заготовки с напрессованным на Содержание компоненто Как следует из приведенных в табли це данных, предлагаемая шихта длянанесения покрытия на основу металли рованием (составы 1-3) в сравнении с основу слоем шихты толщиной 3 мм загружают в лодочку с инертной средой (порошки окиси алюминия и 1% углерода) и помещают в электрическую печь...

Номер патента: 1430171

Опубликовано: 15.10.1988

Авторы: Онищенко, Труфилов, Шишмарев

МПК: B21J 13/02

Метки: закрытый, штамп

...стадия штамповки (верхняя и нижняячасти развернуты друг относительно друга на 90); на фиг. 3 - штамп в концештамповки (верхняя и нижняя части сомКНУТЫ) . 15Штамп состоит из верхней 1 и нижней 2частей, имеющих винтовую поверхность разьема 3 с Углом подъема =7 - 45,Штамп работает следующим образом.На нижнюю половину штампа 2 (в штампову 1 о полость) устанавливают заготовку 4.Затем на верхний торец заготовки накладывают всрхною половину штампа 1 так,ггобь 1 при псрвоначальном смыкании полонин последние были развернуты одна относительно другой на угол менее 360. После 25установки инструмента и заготовки осуществляют полное или частичное смыкание половин штампа (штамповку) путем удара бабы молота или нажатия бойка пресса. При этом...

Номер патента: 1427591

Опубликовано: 30.09.1988

Авторы: Беляев, Родин, Шишмарев

МПК: H04L 25/20

Метки: двоичного, канал, передачи, связи, сигнала

...тока в нагрузке определяется генератором 2 тока и отношением величин резисторов 9 и 10 в первом управляемом генераторе 4 вытекающего тока и управляемом генераторе 6 втекающего тока.Величина тока генератора 2 тока определяется величиной тока, проте-кающего через управляющий дополнительный вход устройства, При подаче на этот вход блокирующего сигнала происходит запирание управляемых генераторов 4, 5 и 6 тока независимо от входного сигнала, что соответствует высокоимпедансному состоянию выхода устройства.1(оэффициенты передачи управляемых генераторов 4, 5 и 6 тока выбираются в зависимости от требуемых условий положительного и отрицательно- го напряжений на выходе устройства. В случае, если необходим биополярный сигнал, коэффициент...

Номер патента: 1413738

Опубликовано: 30.07.1988

Авторы: Гречаниченко, Гуськов, Шишмарев

МПК: H05K 13/04

Метки: выводами, осевыми, печатную, плату, установки, электрорадиоэлементов

...и установлены толкатели 13-15 с воэможностью перемещения относительно каретки в вертикальном направлении от пневмоцилиндра 16.Устройство работает следующим об 35 разом.В исходном верхнем положении устройство по лотку 8 в гнездо матрицы 6 поступает очередной электрорадиоэлемент (ЭРЭ). Включается пневмоци 40 линдр 4 и опускает каретку 5, которая закрепленными на ней гибочными пуансонами 10 производит П-образную гибку ЭРЭ на матрице 6, причем согнутые выводы ЭРЭ располагаются в вертикальных пазах пуансонов 10. После П-об 11 азной гибки включается пневмоцилиндр 2 и опускает салазки 3 вместе с кареткой 5 и согнутым РЭР, частично водя выводы ЭРЭ в отверстия печатной платы 17 до выхода их с противоположной стороны платы на величину,не менее...

Номер патента: 1369972

Опубликовано: 30.01.1988

Авторы: Евграфов, Колесов, Колпащиков, Макаренко, Мусихин, Шишмарев

МПК: B62B 13/12, B62B 17/00

Метки: снегоходное, средство, транспортное

...площадка 5, на которой 20 жестко закреплен продольный соединительный элемент 6, который выполнен из упругого материала и жестко связан с горизонтальной площадкой 5 своей концевой частью. Концами элемент 25 6 жестко связан соответственно с платформой 1 в месте его соединения с амортизатором 3 и с тяговым органом - дышлом 7Собранное таким образом транспортное средство буксирует- ЭО ся снегоходом или оленями.В связи с тем, что носовая часть полоза 2 соединена с платформой 1 эластичным элементом 6, динамические нагрузки, возникающие при наезде носовой частью 4 полоза 2 на препятствие, воспринимаются платформой 1,вызывая упругую деформацию.При этом возникающие силы не передаются на амортизатор, тем самым предохраняя его от...

Номер патента: 1298696

Опубликовано: 23.03.1987

Авторы: Беляев, Гореликов, Дрямов, Шишмарев

МПК: G01R 29/26

Метки: дискретных, коэфициента, приемников, сигналов, шума

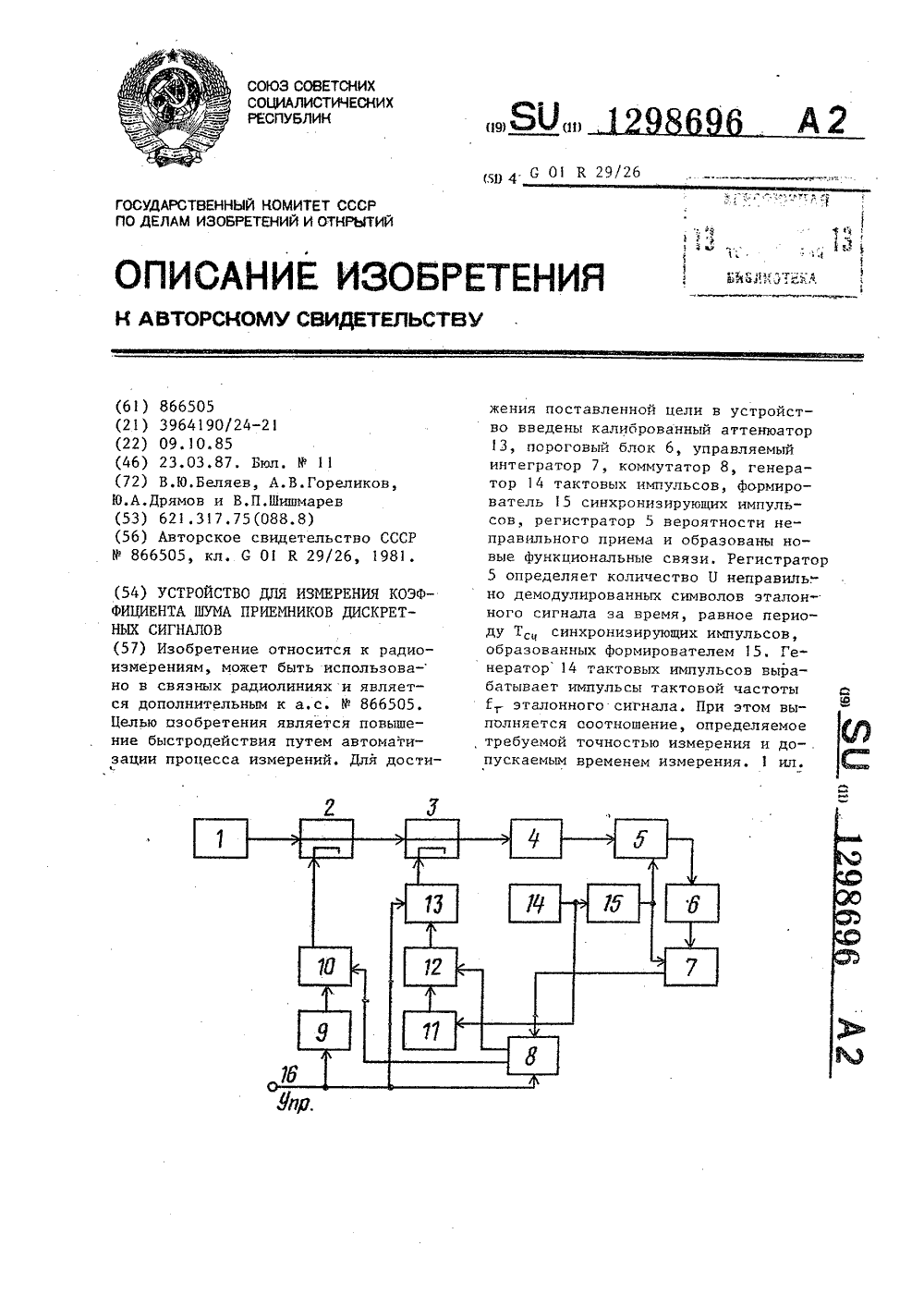

...известного устройства по авт.св. Ф 866505. 5Цель изобретения - поьышение быстродействия путем автоматизации процесса измерений.На чертеже показана структурнаясхема устройства. ОУстройство содержит последовательно включенные антенну 1, первый 2 ивторой 3 направленные ответвители,приемник 4, регистратор 5 вероятности неправильного приема, пороговыйблок 6, управляемьп интегратор 7 икоммутатор 8, последовательно включенные генератор 9 шума и первый калиброванный аттенюатор 1 О, выход которого подключен к второму входу направленного ответвителя 2, а второйвход соединен с первым выходом коммутатора 8, последовательно включенныегенератор 11 сигнала, второй калиброванный аттенюатор 12, второй входкоторого соединен с вторым...

Номер патента: 1271717

Опубликовано: 23.11.1986

Авторы: Быстрый, Владимирский, Кролик, Курман, Шишмарев

МПК: B23Q 41/02

Метки: многооперационный, сборочный, центр

...орган манипулятора 2 поднимается вверх и, поворачиваясь всторону магазина 5, выдвигается в 4 Опереднее положение.Базирующие фиксаторы-прижимы 21на рабочем органе манипулятора посредством пневмоприводов 22 отводятся в заднее положение и манипулятор 2 45опускаясь вниз, надвигается С-образ-.ным блоком 14 на полку двутавра 20хвостовика инструмента 6, находящегося в рабочей позиции магазина 5.Базирующие фиксаторы-прижимы 2 1 5 Осовмещаются с базовыми отверстиями 23ответного стыковочного узла 13 изахватывают инструмент 6, подлежащийустановке в инструментальную головку 9стойки 8 и предназначенный для установки в элементы 4 базирования координатного рабочего стола 3 первоговида деталей,4В стыковочном узле магазина 5...

Номер патента: 1249529

Опубликовано: 07.08.1986

Авторы: Додонов, Машуров, Шишмарев, Щетинин

МПК: G06F 15/173

Метки: моделирования, сетей, топологии

...Соответственно счетчик 51 просчитывает эадержаный тактовый импульс, что определяет один найденный конечный узел сети.На следующем такте проходит следующий (второй) тактовый импульс 15 на полюс 67, который поступает на счетный вход счетчика 49 адресаСчетчик адреса увеличивает свое содержимое на единицу, Это соответствует формированию адреса следующего 20 узла, для которого просматривается наличие входящих и выходящих ветвей,В случае определения второго начального или второго конечного узла сети на выходе счетчиков 50 или 51 25 соответственно вырабатывается сигнал переполнения. Сигнал переполнения проходит через элемент ИЛИ 6 1 и устанавливает триггер 48 в единичное состояние, что соответствует некоррект- ЗО ности сети. Элемент 65...

Номер патента: 1229970

Опубликовано: 07.05.1986

Авторы: Беляев, Крохин, Шишмарев

МПК: H04B 3/46

Метки: бинарной, достоверности, информации, передачи

...импульсов осуществляет счет импульсов ошибок, поступающих с выхода блока 2 сравнения при несовпадении сформированного испытательного текста с принимаемым. Счетчик 10 импульсов осуществляет счет тактовых импульсов. Если количество импульсов ошибок больше Ь менее чек за М тактовых интервалов, то принимается решение о расфазировке по циклу, триггер 12 опрокидывается в первоначальное состояние и процесс1229970 50 ВНИИПИ Заказ 2461/59 Тираж 624 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 вхождения в синхронизм повторяется.Если количество ошибок оказываетсяменьше 1 то формируемый на входесчетчика 10 импульсов импульс опро,кидывает триггер 13 в состояние наличия синхронизации по циклу. При1 этом потенциал на инверсном...

Номер патента: 1222457

Опубликовано: 07.04.1986

Авторы: Грудзинский, Муркина, Шишмарев

МПК: B23K 9/16

Метки: кольцевых, сварки, стыков, трубопроводов

...обеспечения тре" 1 Обуемого зазора в стыке перед сваркойстыка.На фиг. 1 изображен свариваемыйтрубопровод 1 с подкладным кольцом,в отверстия которого вставлены 5проволочные фиксаторы, на фиг, 2разрез А-А на фиг. 1.Предлагаемый способ заключаетсяв том, что перед сваркой стыка трубопровода 1 в отверстия подкладного 20кольца 2, выполненные по оси канавки, устанавливают проволочные фиксаторы 3 с диаметром, равным величине требуемого зазора, и длиноюболее наружного диаметра. После сборки стыка происходит прихвата дополного проплавления с подкладнымкольцом, смещение кольца невозможно.После прихватки проволочные фиксаторы удаляют и производят полностью ЗОсварку стыка,П р и м е р. Берется обычно применяемое подкладное кольцо и в немсверлятся...

Номер патента: 1221428

Опубликовано: 30.03.1986

Авторы: Аксенов, Еремеев, Трушков, Филин, Шишмарев

МПК: F16J 15/08

Метки: вакуумно-герметичного, герметизации, разборного, соединения, фланцевого

...изобретения - снижение стоимости изготовления и монтажа фланцевого соединения за счет использованияв качестве уплотнительного элементазакрепленного на одном из фланцевполого замкнутого металлическогокольца.На чертеже схематически представлено фланцевое вакуумно-герметичноеразборное соединение, разрез.На фланце 1 корпуса 2 вакуумнойкамеры установлена уплотняющая прокладка 3, выполненная из эластомераили иэ мягкого металла, На фланце 4крьппки 5 камеры закреплено посредством пайки или сварки полое замкнутое металлическое кольцо 6, Фланцы1 и 4 корпуса и крьппки стягиваютсяреэьбовой стяжкой 7.Ориентация фланцев 1 и 4 обеспечивается стержнями 8, закрепленнымина одном из фланцев, например 1, ивходящим в отверстия ответного фланца...

Номер патента: 1201844

Опубликовано: 30.12.1985

Авторы: Додонов, Котляренко, Приймачук, Шишмарев, Щетинин

МПК: G06F 15/173

Метки: ветви, модель, сети

...него на входной полюс 18второй модели. На второй модели сиг"нал запрета с входного полюса 18поступает на вход элемента 11 изапрещает прохождение сигнала анализа с входного полюса 15. Кромеэтого, сигнал запрета на второймодели с входного полюса 18 поступает на вход элемента И 13, На выходе элемента появляется сигнал запрета, который через выходной полюс22 поступает на входной .полюс 18третьей модели и т,д. Таким образом,сигнал запрета поступает на все модели, кроме первой.Если первая модель занята (триггер 2 в состоянии "1"), потенциалзапрета с нулевого выхода триггера2 поступает на вход элемента И 11,запрещая прохождение сигнала с входного полюса 15. Запрет на выходеэлемента И 13 не формируется, и навыходном полюсе 22 присутствует...

Номер патента: 1179073

Опубликовано: 15.09.1985

Авторы: Афракова, Власов, Гинзбург, Степанов, Шишмарев

МПК: F27B 7/36

Метки: вращающейся, печи, сжигания, топлива

...промышленности для производства фтористых 5 соединений, цемента, нефтяного кокса и других, и направлено на усовершенствование узла сжигания топлива.Целью изобретения является упрощение конструкции устройства для сжигаО ния топлива,1На риг.схематически изображена вращающаяся печь с устройством для сжигания топлива, на фиг. 2 - у ство для сжигания топлива, разрез.Устройство содеряит коаксиально установленные центральную 1 и наружную 2 трубы, которые образуют камеру смещения 3. Внутренний канал 4 и пери-О ферийный канал 5 подключены к источникам топлива и воздуха (не показана) . В камере смешения 3 установлен турбулизатор, выполненный в виде упругой пластины 6 и экрана 7, закрепленного на этой пластине попод углом 50-80 0, Пластина 6,...

Номер патента: 1161951

Опубликовано: 15.06.1985

Авторы: Додонов, Котляренко, Пелехов, Приймачук, Шишмарев

МПК: G06F 15/173

Метки: длиннейшем, задач, моделирования, пути, сетях

...1 блок 1 управления предназначен для органиэа. ции взаимодействия между блоком 2 формирования топологии и блоком 3 моделирования ветви устройства в процессе моделирования и определения величины длительности длиннейшего пути исследуемой сети. Блок 2 формирования топологии предназначен для определения номеров ветвей, входящим в исследуемый узел сети, и номеров ветвей, выходящих из исследуемого узла сети, а также для определения момента окончания процесса вычислений. Блок 3 моделей ветвей предназначен для органиэации процесса вре.51 3 ,11619менного моделирования длительностейветвей сети. Генератор 4 импульсов 1предназначен для формирования серий 1импульсов ГИ 1 и ГИ 2, сдвинутых.относительно друг друга. 5В блоке 1 управления:(фиг. 1)узел 5...

Номер патента: 1126842

Опубликовано: 30.11.1984

Авторы: Бондарева, Макаров, Малышкин, Немчинов, Никонов, Шаршуков, Шишмарев

МПК: G01N 19/04

Метки: испытания, пленок, прочность

...определения пленок на прочностьпри испытании,Для достижения поставленной целив устройстве для испытания пленок на прочность, содержащем камеру, разделяющую ее на две полости газопроницаемую перегородку, одна из поверхно-о стей которой предназначена для приклеивания испытуемой пленки, и ,средства для изменения давления в кал- дой из полостей камеры, полости камеры расположены одна над другой, центральная часть перегородки выполнена в виде пористой вставки, поверхность которой, обращенная к нижней полости камеры, предназначена для приклеивания пленки, а верхняя часть вставкивыступает в другую полость, образуясо стенками камеры зазор, заполняемыйпри испытании няэкой жидкостью на высоту вставки,На чертеже изображена схема предлагаемого...

Номер патента: 1048396

Опубликовано: 15.10.1983

Авторы: Горбачев, Кузаков, Минин, Солдатов, Шишмарев

МПК: G01N 27/62

Метки: детектор, захвата, электронного

...детектора электронного захвата, являющегося концентрационным детектором. При объемной скорости обдувочного газа, сравнимой со скоростью газа- носителя, в детекторе нарушается ламинарное течение газа и образуются завихрения, вызывающие увеличение фоновых шумов и затрудняющие выдувание из камеры остатков пробы.Целью изобретения является увеличение чувствительности при одновременном уменьшении постоянной времени 60 детектирования.укаэанная цель достигается тем, что в детектор электронного захвата, содержащий корпус с ионизационной камерой со штуцером для подвода 65 анализируемого газа, штуцером для подвода инертного обдувочного газа и,измерительным электродом, введена втулка из инертного материала, установленная внутри корпуса...

Номер патента: 1048209

Опубликовано: 15.10.1983

Авторы: Афонина, Бондарчик, Немчинов, Шишмарев

МПК: F16J 13/22

Метки: камера

...снабжена тя Огами, а механизм съема выполнен ввиде установленной на подвижнойраме траверсы с направляющими, соединенной шарнирно посредством коромысел с тягами крышки. 45На фиг. 1 показана предлагаемаякамера, общий вид; на фиг. 2 - тоже, вид сверху; на фиг. 3 - разрезА-А на фиг, 2.Камера состоит из корпуса 1, крышки 2 и механизма Э для съема крышки,На крышке предусмотрены проушиныдля шарнирной связи с тягами 4,Механизм 3 для съема крышки состоит из рамы 5, на которой установлены плунжерные гидравлические цилиндры б. На плунжеры цилиндров свободно опирается траверса 7, на концах которой закреплены коромысла 8. Фиксация траверсы осуществляется с помощью направляющих 9 с ограничителями 10. С коромыслами 8 попарно шарнирно связаны тяги...

Номер патента: 1039619

Опубликовано: 07.09.1983

Авторы: Беляков, Леонов, Малышкин, Немчинов, Филин, Шишмарев

МПК: B21D 51/24

Метки: вакуумноплотных, корпусов, производства

...изготовления вакуумно-плотных корпусов 1 состоит из изготовления тонкостенной металлической оболочки 2, нанесения на нее композиционного материала 3, образующеготолстостенный наружный кожух 4 смонолитно выполненными установочнымиузлами и элементами жесткости 5.Металлическая оболочка 2 изготовляется путем сварки тонколистовыхобечаек, прошедших операции отбортовки, вальцовки, эиговки деформационных эигов 6 и 7, и в ряде случаев, полировки внутренней поверхностиА, а также дробеструйной обработкинаружной поверхности Б для лучшейсцепляемости с композиционным матери.алом 3.Прием нанесения композиционногоматериала 3 зависит от вида егоматрицы, наполнителя и элементовупрочения (арматуры) 8. Матрица избетона, цемента фиг. 2 и 3)...

Номер патента: 1024930

Опубликовано: 23.06.1983

Авторы: Додонов, Котляренко, Месяц, Пелехов, Шишмарев, Щетинин

МПК: G06F 15/173

Метки: моделирования, сетей, топологии

...ветвей, В блоке 6памяти по адресу номера узла хранится номер первой ветви, входящей врассматриваемый узел нумерация1 у входящих ветвей производится такжепроизвольно), в блоке 3 памяти поадресу первой выходящей ветви - номер второй ветви, выходящей из тогоже узла, а по адресу второй выходящейветви - номер третьей ветви, выходящей из указанного узла и т.д. Есликакая-либо ветвь сети в процесседополнительной нумерации оказаласьпоследней в цепочке, то по ее ад 2 з ресу в блоке 3 памяти хранится информация Х, В блоке 4 памяти по адресу первой входящей ветви хранитсяномер второй ветви в цепочке входящихветвей для данного узла. Если ветвьв цепочке входящих ветвей являетсяпоследней, то по ее адресу хранится ийформация Х. Таким образом, блок3...
