Устройство формирования нелинейных сигналов

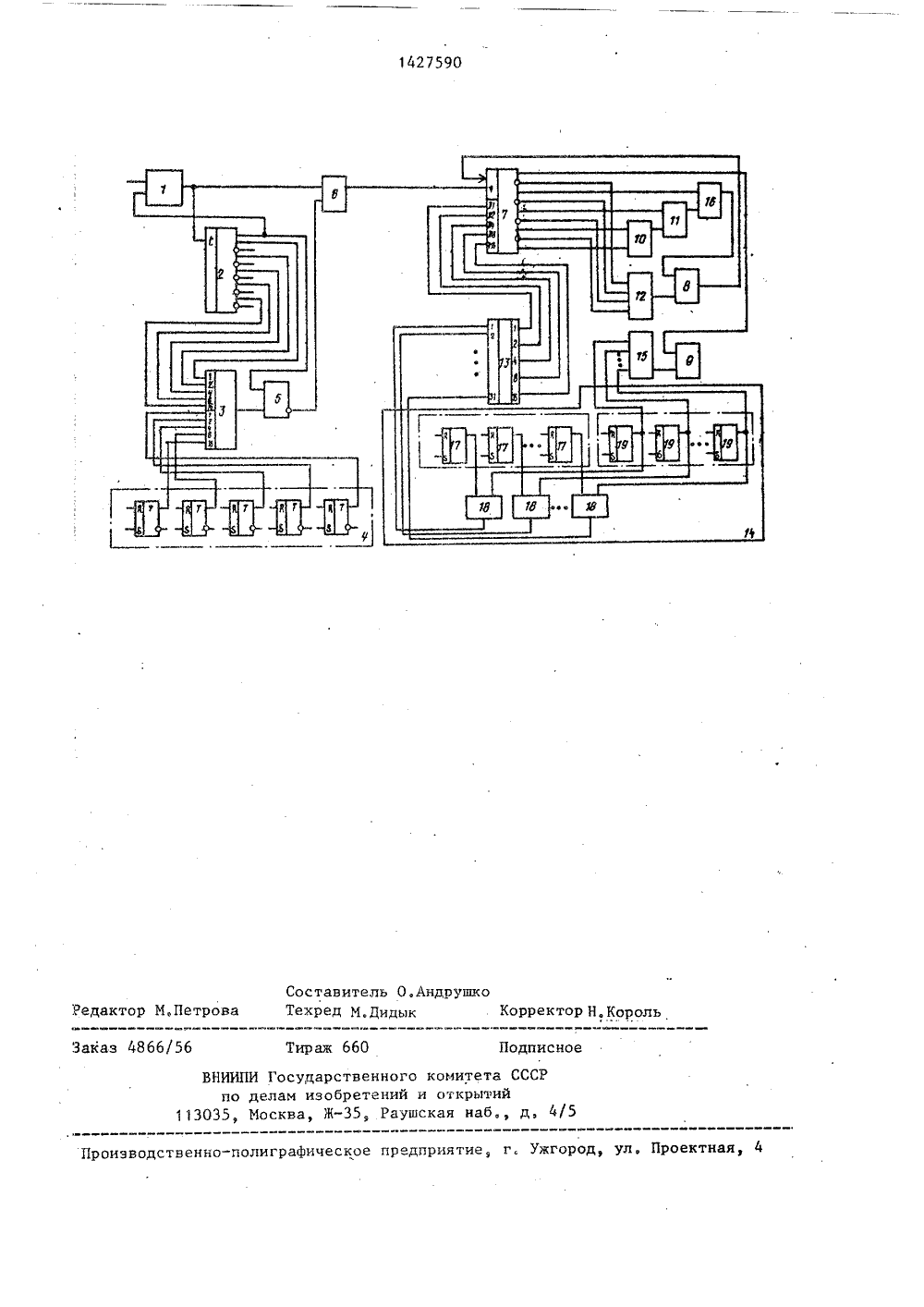

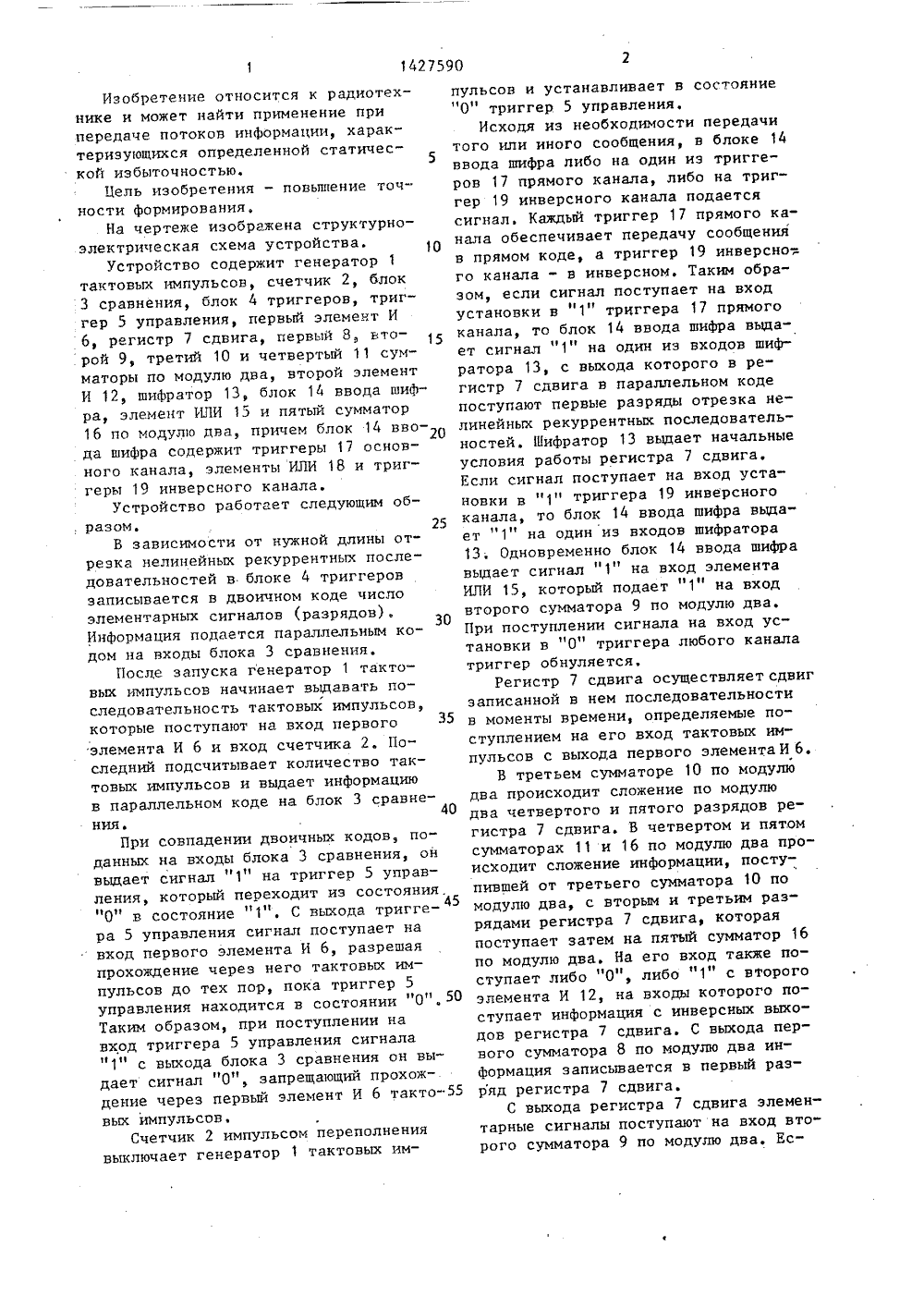

.936А.Г.Матюхин88.8)идетельство СССР4 Ь 25/08, 1984. 4) У ЙНЬИ ВО ФОРМИРОВАНИЯ НЕЛИ АЛ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПОДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(57) Изобретение относится к радиотехнике и может быть использованопри передаче потоков информации, характеризуюп 1 ихся определенной статической избыточностью. Цель изобретения - повьппение точности формирования. Устр-во содержит г-р тактовых импульсов, счетчик, блок сравнения, блок триггеров, триггер управления, эл-ты И и регистр сдвига, сумматоры.по модулю два, шифратор, блокввода шифра и эл-т ИЛИ. Цель достигается формированием нелинейных рекуррентных последовательностей и по-,лучением из них отрезков различнойдлины. Дан пример выполнения блокаввода. 1 ил.Изобретение относится к радиотехнике и может найти применение припередаче потоков информации, характеризующихся определенной статической избыточностью.Цель изобретения - повышение точности формирования.На чертеже изображена структурноэлектрическая схема устройства.10Устройство содержит генератор 1тактовых импульсов, счетчик 2, блок3 сравнения, блок 4 триггеров, триггер 5 управления, первый элемент И6, регистр 7 сдвига, первый 8, второй 9, третий 10 и четвертый 11 сумматоры по модулю два, второй элементИ 12, шифратор 13, блок 14 ввода шифра, элемент ИЛИ 15 и пятый сумматор16 по модулю дна, причем блок 14 ввода шифра содержит триггеры 17 основного канала, элементы ИЛИ 18 и триггеры 19 инверсного канала,Устройство работает следующим об, разом. 25В зависимости от нужной длины отрезка нелинейных рекуррентных последовательностей в блоке 4 триггеровзаписывается в двоичном коде числоэлементарных сигналов (разрядон),Информация подается параллельным кодом на нходы блока 3 сравненияПосле запуска генератор 1 тактовых импульсов начинает выдавать последовательность тактовых импульсов,которые поступают на вход первогоэлемента И 6 и вход счетчика 2. По"следний подсчитывает количество тактовых импульсов и выдает информациюв параллельном коде на блок 3 сравне 40При совпадении двоичных кодов, поданных на входы блока 3 сравнения, онньщает сигнал "1" на триггер 5 управления, который переходит иэ состояния."О" в состояние "1". С выхода тригге- "ра 5 управления сигнал поступает навход первого элемента И 6, разрешаяпрохождение через него тактовых импульсов до тех пор, пока триггер 5управления находится в состоянии "0". 50Таким образом, при поступлении навход триггера 5 управления сигнала"1" с выхода блока 3 сравнения он выдает сигнал "0", запрещающий прохождение через первый элемент И 6 такто вых импульсов.Счетчик 2 импульсом переполнениявыключает генератор 1 тактовых импульсон и устанавливает в состояние "О" триггер 5 управления.Исходя иэ необходимости передачи того или иного сообщения, н блоке 14 ввода шифра либо на один иэ тригге" ров 17 прямого канала, либо на триггер 19 инверсного канала подается сигнал. Каждый триггер 17 прямого канала обеспечинает передачу сообщения в прямом коде, а триггер 19 инверсно: го канала - в инверсном. Таким образом, если сигнал поступает на вход установки в "1" триггера 17 прямого канала, то блок 14 ввода шифра вьщает сигнал "1" на один иэ входов шифратора 13, с выхода которого в регистр 7 сдвига в параллельном коде поступают первые разряды отрезка нелинейных рекуррентных последовательностей, Шифратор 13 вьщает начальные условия работы регистра 7 сдвига.Если сигнал поступает на вход установки в "1" триггера 19 инверсного канала, то блок 14 ввода шифра выда" ет " 1" на один из входов шифратора 13, Одновременно блок 14 ввода шифра вьщает сигнал " 1" на вход элемента ИЛИ 15, который подает "1" на вход второго сумматора 9 по модулю два. При поступлении сигнала на вход установки в "О" триггера любого канала триггер обнуляется.Регистр 7 сдвига осуществляет сдвиг записанной в нем последовательности в моменты времени, определяемые поступлением на его вход тактовых импульсов с выхода первого элемента И 6.В третьем сумматоре 10 по модулю два происходит сложение по модулю два четвертого и пятого разрядов регистра 7 сдвига. В четвертом и пятом сумматорах 11 и 16 по модулю два происходит сложение информации, поступившей от третьего сумматора 10 по модулю два, с вторым и третьим разрядами регистра 7 сдвига, которая поступает затем на пятый сумматор 16 по модулю два. На его вход также поступает либо "0", либо "1" с второго элемента И 12, на входы которого поступает информация с инверсных выходов регистра 7 сдвига, С выхода первого сумматора 8 по модулю два информация записывается в первый разряд регистра 7 сдвига.С выхода регистра 7 сдвига элементарные сигналы поступают на вход второго сумматора 9 по модулю два. Ес 14275 оОли на вход второго сумматора 9 по модулю два подан с выхода элемента ИЛИ 15 сигнал "1", то происходит инверсия элементарных символов. Если на его вход подан сигнал "0", то последовательность формируется без инверсии.С выхода второго сумматора 9 по модулю два в линию связи поступает, соответственно, прямая или инверсная последовательность.Повышение точности формирования в устройстве достигается формированием нелинейных рекуррентных последовательностей и получением из них отрезков различной длины,Формула и з о б р е т е н и яУстройство формирования нелинейных сигналов, содержащее блок ввода шифра, первый сумматор по модулю два, блок триггеров, генератор тактовых импульсов, счетчик, шифратор, элемент ИЛИ, последовательно соединенные блок сравнения, триггер управления, первый элемент И и регистр сдвига, после" довательный и параллельные входы которого соединены соответственно с выходом первого сумматора по модулю два и выходами шифратора, входы которого соединены с информационными выходами блока ввода шифра, инверсные выходы которого подключены к входам элемента ИЛИ, выход генератора тактовых импульсов подключен к второму входу первого элемента И и к входу счетчика, выходы которого подключенык установочному входу генератора тактовых импульсов, второму входу триггера управления и к одним входамблока сравнения, другие входы которогосоединены с выходами блока триггеров,блок ввода шифра содержит триггерыпрямого и инверсного каналов и эле О менты ИЛИ, а запускающий вход генератора тактовых импульсов является входом устройства, о т л и ч а ю щ ее с я тем, что, с целью повышенияточности формирования, введены второй 15 элемент И, второй сумматор по модулю два и последовательно соединенныетретий, четвертый и пятый сумматорыпо модулю два, причем выходы регистра сдвига подключены к первому входу 20 второго сумматора по модулю два, первому и второму входам третьего сумматора по модулю два, вторым входамчетвертого и пятого сумматоров по модулю два и входам второго элемента 25 И, выход которого подключен к первомувходу первого сумматора по модулюдва, второй вход которого соединен свыходом пятого сумматора по модулюдва, выход элемента ИЛИ подключен к З 0 второму входу второго сумматора помодулю два, выход которого являетсявыходом устройства, при этом в блокеввода шифра выходы триггеров прямогои инверсного каналов подключены к З 5 входам элементов ИЛИ выходы которыхявляются информационйыми выходамиблока ввода шифра, инверсными выходами которого являются выходы триггеров инверсного канала.1427590 ставитель О.АндруппохРеД М.Дидык Коррек Корол каз 4866/56 Подписно аж ВНИИПИ Государс по делам изоб13035, Москва, Ж/5 Ужгор Проиэводственно-полиграфическое предприят Проектная Редактор М.Петроваь енного комитета ССтений и открытийРаушская наб д
