Номер патента: 1496689

Опубликовано: 30.07.1989

Авторы: Дискант, Еремин

МПК: A01D 44/02

Метки: водорослей, добычи

...устройства и рассчитывают так, чтобы барабан при буксировке проходил только по верхним слоям слоевища анфельции, Высоту хода передней части сетного мешка 1 регулируют, изменяя длину парных кабелей 4. Поле анфельции, по которому буксируют устройство, состоит из нескольких слоев водоросли, находящихся один над другим, сцепления между слоями слабое, нижние слои, выполняющие роль воспроизводящей основы (дерновина), не прикреплены к грунту, а лишь уплотнены верхними слоями. В целом слоевище анфельции - кустистое бесформенное образование, представляющее собой монолитное жизнеспособное поле. Общая высота слоевища 60-65 см, толщина стеблей водоросли не превышает 1 мм. Вращающийся51 О15 Формула 20 25 30 35 40 45 барабан 5, проходящий в...

Номер патента: 1441347

Опубликовано: 30.11.1988

Авторы: Бушевская, Гусев, Гусевский, Дискант, Загарий, Коновалов, Левочко, Мамонов, Полторак, Сытник

МПК: G05B 7/02

Метки: блоков, систем, сопряжения, функциональных

...24 блока2 памяти подключен к выходу цифроаналогового преобразователя 11, на выходе которого аналоговый сигнал Соответствует коду управляющего воздействия, хранимому в реверсивном счетчике 10. Этот сигнал отслеживаетсяблоком 2 памяти и выдается на аналоговый выход 3 устройства, а код управляющего воздействия с выходареверсивного счетчика 10 поступаетна цифровой выход 17 устройства.Таким образом, в режиме непосредственного цифрового управления устройство запоминает код управляющеговоздействия, преобразует его в аналоговый сигнал и выдает в аналого"вой и цифровой формах на соответствующие выходы устройства,При переходе в режим ручного управления на втором 12, четвертом 1414413475 .6и первом 15 управляющих входах уст- первом (или втором)...

Номер патента: 1417207

Опубликовано: 15.08.1988

Авторы: Дискант, Мединец, Терентюк

МПК: H03D 3/24, H04L 27/14

Метки: демодулятор, сигналов, частотно-манипулированных

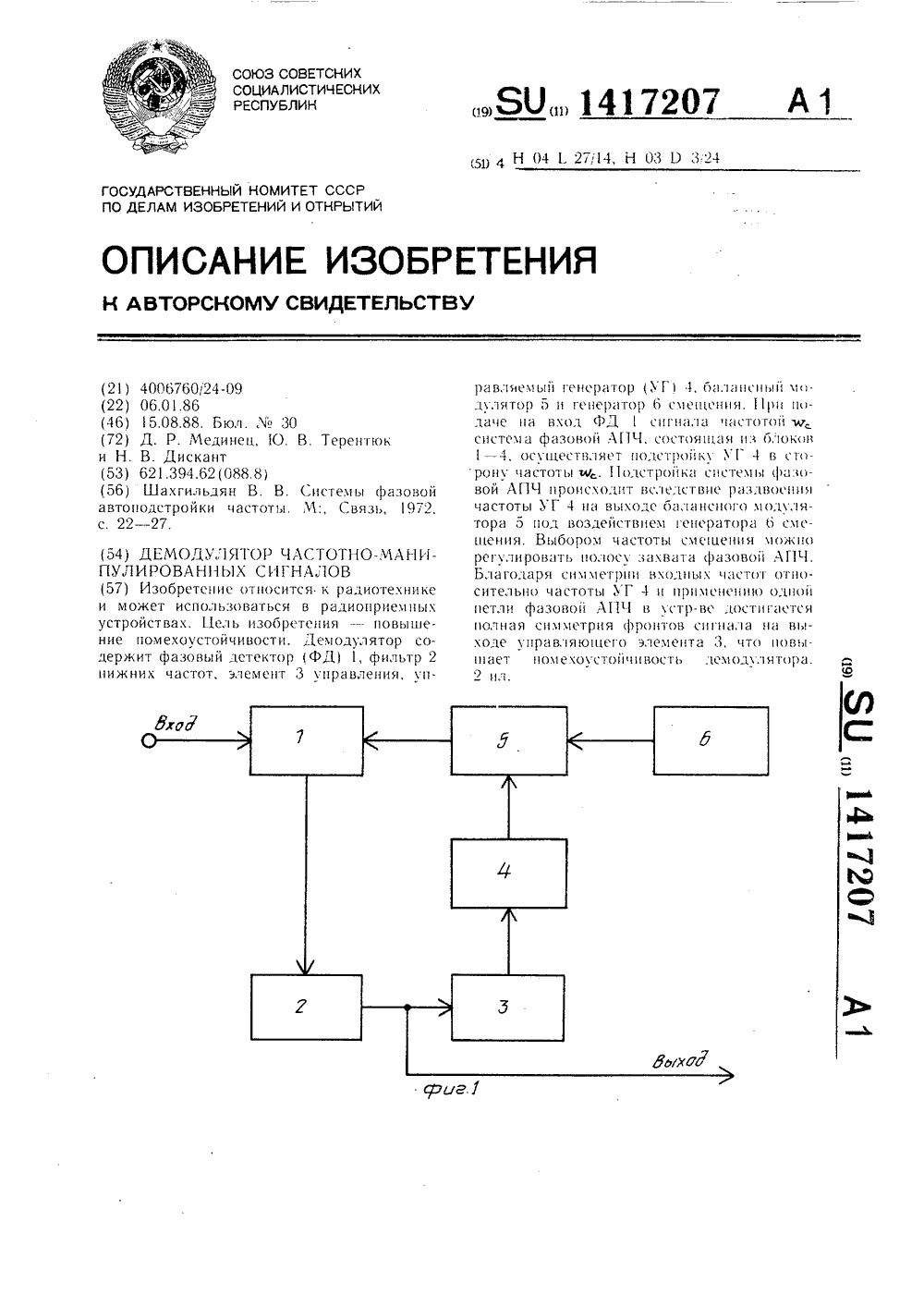

...его работу.Демодулятор частотно-манипулированных сигналов содержит фазовый детектор 1, фильтр 2 нижних частот, элемент 3 управления, управляемый генератор 4, балансный модулятор 5 и генератор 6 смещения.Демодулятор частотно-манипулированных сигналов работает следующим образом.Когда на входе демодулятора частотноманипулированных сигналов нет сигнала, управляемый генератор 4 генерирует свою начальную частоту м,Г 1 ри возникновении на входе сигнала одной из частот, например мс (фиг. 2), система фазовой автоматической подстройки частоты (ФАПЧ), состоящая из фазового детектора 1, фильтра 2, нижних частот, элемента 3 управления и управляемого генератора 4, захватывает ее и подстраивает управляемый генератор 4 в сторону этой частоты на...

Номер патента: 1316614

Опубликовано: 15.06.1987

Авторы: Дискант, Еремин, Семененко

МПК: A01K 73/02

Метки: лова, рыбы, трал

...находящаяся в пространстве перед зоной влияния В, отрицательно реагируя на свет, начинает смегцаться в зону пониженной освешенности С. Буксируя трал, надвигают зону повышенной освещенности А на рыбу, заставляя ее смсгцаться к оси движения трала 1 и концентрироваться в центре зоны влияния В. При дальнейшей буксировке сужают зону пониженной освегценности С, ограничивая зону влияния сверху и снизу световыми полямн, которые излучают в направлении, противоположном движению трала 1. При этом св- товые поля препятствуют возможному выходу рыбы вверх и вниз из зоны влияния В. Вь; - ходу рыбы в сторону из зоны влияния В пр- пятстьуют мощные вихрвые:.цлейфы, которые простираются от распорцых средств в сторону трала и воспринимаются рыбой как 16...

Номер патента: 41208

Опубликовано: 31.01.1935

Автор: Дискант

МПК: G11B 3/095

Метки: автоматический, патефона, повторитель

...относится к автоматическому повторителю игры на патефоне или граммофоне, который дает возможность прослушать одну и ту же пластинку несколько раз подряд или повторить игру какой либо части ее, причем повто. ритель автоматически может выключить пластинку в любом месте записи, затем отвести звукосниматель в начальное положение и в этом его положении вновь включить пластинку,На приложенном чертеже фиг, 1 изображает вертикальный разрез повторителя; фиг. 2 - то же, шарового подъемника; фиг, 3 - вид повторителя снизу; фиг.З - боковой вид рычага 12; фиг.4 - вид сверху на повторитель, надетый на звуковой рукав, несущий звукосниматель.Устройство повторителя следующее. При помощи хомутика 1 (фиг. 1 и 4) повторитель укреплен на звуковом...
