Номер патента: 1503372

Опубликовано: 10.09.2011

Авторы: Автушкевич, Аким, Вакунов, Головков, Дмитров, Зайонц, Копытко, Фрейдкин, Штрейс

МПК: B32B 27/10, D21H 11/14, D21H 17/20 ...

Метки: декоративно-облицовочный, материал

Декоративно-облицовочный материал, состоящий из волокнистой основы и нанесенных на нее грунтовочного слоя на основе сополимера бутадиена со стиролом и минерального наполнителя и отделочного покрытия из пленкообразующего полимера, отличающийся тем, что, с целью улучшения гигиенических свойств материала за счет снижения миграции стирола из грунтовочного слоя, отделочное покрытие дополнительно содержит аэросил, а в качестве пленкообразующего полимера - нитроцеллюлозу или перхлорвиниловую смолу, или полиамидную смолу при следующем соотношении компонентов, мас.%: Пленкообразующий полимер

Номер патента: 1543721

Опубликовано: 27.05.2000

Авторы: Головков, Юров

МПК: B23K 9/10

Метки: датчик, емкостный

1. Емкостный датчик получения сигнала управления исполнительным механизмом устройства для поддержания постоянного расстояния между инструментом и обрабатываемой деталью, содержащий электрод и кронштейн для закрепления электрода на инструменте, отличающийся тем, что, с целью увеличения срока и надежности работы, а также повышения стабилизации сигнала при работе на краю обрабатываемой детали, датчик снабжен держателем, выполненным в виде разрезного кольца, и жестко соединенным с кронштейном корпусом, выполненным в виде разрезной втулки с фланцами на ее торцах и расположенным внутри кольца с возможностью осевого перемещения и поворота вокруг оси, и коническими вставками, при этом электрод...

Номер патента: 1736077

Опубликовано: 27.05.2000

Авторы: Головков, Костарев

МПК: B23K 7/10

Метки: листов, резки, термической

1. Машина для термической резки листов металла, содержащая закрепленные на основании раскройный стол и направляющие продольного хода с порталом, смонтированную на портале направляющую с суппортами, несущими рабочий инструмент, приводы перемещения портала и суппортов, выходные шестерни которых выполнены с механическими прижимами к рейкам, датчики обратной связи и пульт управления, отличающаяся тем, что, с целью упрощения конструкции и повышения точности, привод продольного перемещения оснащен редуктором, соединенным с выходными шестернями валами, на других концах которых установлены полумуфты с наружными зубьями, кинематически связанные с полумуфтами с внутренними зубьями, установленными на...

Номер патента: 1277781

Опубликовано: 27.09.1996

Авторы: Головков, Заболотный, Михайлов, Черников

МПК: G04F 10/04

Метки: времени, интервалов, код, многоканальный, цифровой

1. Многоканальный преобразователь интервалов времени в цифровой код, содержащий запоминающее устройство, первый счетчик импульсов, выход переполнения которого подключен к счетному входу второго счетчика, входной регистр, информационные входы которого соединены с информационными входами преобразователя, и шину считывания, отличающийся тем, что, с целью расширения функциональных возможностей за счет увеличения числа преобразуемых временных интервалов при неизменной емкости запоминающего устройства, в него дополнительно введены генератор тактовых импульсов, элемент И, элемент ИЛИ, триггер, мультиплексор и третий счетчик импульсов, причем выход генератора тактовых импульсов соединен с первым входом элемента И, выход которого подключен к входу...

Номер патента: 1800579

Опубликовано: 07.03.1993

Автор: Головков

МПК: H03C 3/00

Метки: модуляции, отраженного, сигнала

...3 в виде дробнолинейного преобразованияЕ,=(Ы.+1 ф/(1+ ЦЕ) (1) 30 где а= (Р 1+Дг) /(Вг+ фз);р =фа Вз+В 1 Вз+В 1 В 2) / (%+Вз)= -1(рг+ Вз) (2) Как показано ранее (см. там же, с, 39-45) для обеспечения двухуровневого закона из менения коэффициента отраженияР 1= в(созе+ зи р)Т 2 (3) 0у2 л 0 ,иОона одной. фиксированной частоте необходимо.и достаточно, чтобы коэффициенты 40 (2) дробнолинейного преобразования (1) удовлетворяли следующей системе уравне- ний необходимо и достаточно. чтобы на одной частоте также имели место соотношенияа = 02 у + Ег; 3 = Гг у + 02 (5) Для одновременной модуляции на двух частотах достаточно, чтобы коэффициенты а, Р, у, описываемые уравнениями (4), (5) были равны между собой,Иэ соответствующего равенства...

Номер патента: 1778827

Опубликовано: 30.11.1992

Авторы: Винокурова, Головков, Нечаев

МПК: H01P 1/00, H03J 3/00

Метки: диапазоне, дискретных, импедансов, последовательного, согласования, частот

...КСВФ 1, т.е. необходимо в выраженияхг о а (а - м) 2 г 1 1 Тг де ггй+(о Х н ( 2 н)гд+1 Хд - импеданс р - 1 - и-диода на соответствующих частотах,Значения параметров схемы получились следующие;С 1=-4,056 10 Ф; 0=1,0506 10 Гн; Сг=8,40510 Ф .г=1,57610 7 Гн; Быстродействие переключения современных р -- и-диодов составляет единицы микросекунд(см. М. С. Гусятинер, А,Горбачев, Полупроводниковые сверхвысокочастотные диоды, - М,: Радио и связь, 1983, с.1 И).Для обеспечения последовательного согласования на двух частотах по способу- прототипу необходимо переключать одновременно .два параметра 1., С, т,е, необходимо иметь два блока по два параметра в каждом, что обуславливает использование электромеханических реле с быстродействием, равным...

Номер патента: 1770940

Опубликовано: 23.10.1992

Авторы: Афонин, Афонина, Головков, Калиникос, Осипов

МПК: G02F 1/03

Метки: затвор, электрооптический

...по электродам ЭОЗ уменьшится в п раз из-за возбуждения одновременноне двух (как в прототипе), а и зарядных волнв ЭСК, При использовании же ключа с коммутирующими электродами в виде колецсрабатывания ОЭВ будет происходить как перезаряд сосредоточенных емкостей, что соответствует предельному быстродействиюподобных ЭОЗ.На фиг. 1 показан предлагаемый ЭОЗ;на фиг. 2 - варианты конструкции ЭОЗ.ЭОЗ содержит источник 1 напряжения,ключ 2 три оптических поляризатора 3, дваЭОК 4 с кольцевыми управляющими электродами 5 на боковой поверхности и индуктивность 6.ЭОЗ работает следующим образом, Висходном состоянии ключ 2 разомкнут. Управляющие электроды 5 второго ЭОК 4 заряжаются от источника 1 напряжения доудвоенного полуволнового напряжения,...

Номер патента: 1762821

Опубликовано: 23.09.1992

Авторы: Ардошин, Гелястанов, Головков, Кончаковский, Краснокутский, Родинков, Савельев, Шнейдер

МПК: A01J 25/13

Метки: бессалфеточного, металлическая, прессования, сыра, форма

...корпуса 1.Процесс прессования сыра производится следующим образом. В собранном виде формы (корпус 1 с днищем, диффузором 4, патрубком 5) помещаются на транспортер, передвижные тележки или столы со стоками, где их обливают водой, нагретой до 4050 С для прогрева и ополаскивания дренажных отверстий 3. Затем корпус 1 формы доверху наполняют предварительно отделенной от сыворотки сырной массой и накрывают крышкой 2. Наполненные формы оставляют на столах, тележках или площадках для самопрессования и отслаивания сырной массы на 0,5 ч, после чего на крышку 2 прикладывается прессующая нагрузка до 30 кПа втечение 2 ч. Происходит уплотнение сырной массы, Выжимающаяся при этом сыворотка проходит в трапециевидные дренажные отверстия 3 и...

Номер патента: 1762205

Опубликовано: 15.09.1992

Авторы: Борода, Василенко, Васильева, Вишняков, Головков, Нураев, Свердлова, Храмов

МПК: G01N 23/22

Метки: доли, калийных, массовой, нерастворимого, остатка, рудах

...соответственно интенсивности естественного радиоактивного излучения калийной руды и характеристического излучения кальция при облучении калийной руды рентгеновским излучением, поэтому по совокупности измеренных интенсивностей можно судить о массовой доле нерастворимого остатка.1Измерение интенсивности естественного излучения предусматривает известный способ, а дополнительные измерения характеристического излучения кальция, входящего в состав калийной руды, в сочетании с совокупным использованием данных обоих измерений при расчете массовой доли Н.О. отличает рассматриваемый и известный способы,Изобретение осуществляется следующим образом,В дополнение к измерениям интенсивности естественного радиоактивного излучения калийной...

Номер патента: 1672904

Опубликовано: 23.07.1992

Авторы: Белов, Головков

МПК: H02G 11/00

Метки: взаимно, объекта, подвижных, соединения, частей

...этого поворота подРижной частью 15 объекта происходит,своеобразное перекатывание устройства, при этом его пппняя часть постепенно изгибается в прямом изгибе, в верхняя часть выходит из пряного изгиба, изгибается 20 в обратном прогибе, зеркально повторяя начальное положение. В нижней части устройства под действием изгибающейся ленты широкие звенья 3 выступами 4 и 5 перестают контактиро 25 вать с выступами 6 и 7 узкого звена 2 и, опираясь друг на друга, образуют изогнутый жесткий трубопровод. А в верхней части устройства прн выходе пэ прямого изгиба узкие звенья 2 вы ц ступами 6 и 7 снова входят в контакт с выступами 4 и 5 широкого звена 3, при этом верхняя часть устройства изгибается в обратном прогибе. Радиус поворота...

Номер патента: 1741034

Опубликовано: 15.06.1992

Авторы: Воронов, Головков, Осипов, Павлов, Приходько

МПК: G01N 22/00, G01R 27/26

Метки: входа, отражения, параметров, свч-элементов, сигнала

...для реализации интерференции двух световых лучей,прошедших через сечение измерительной линии 2. Фотоприемник 13 предназначен для преобразования интенсивности светового луча на выходе сумматора 12 света в электрический сигнал. Источник 3 смещения предназначен для установки требуемой рабочей точки на модуляционной характеристике интерферометра.Устройство работает в двух режимах; режиме калибровки и режиме измерения,В режиме калибровки к измерительной линии 2 вместо исследуемого элемента подключается эталонная короткозамкнутая линия. Сигнал СВЧ-генератора 1 поступает на вход измерительной линии 2 и далее на эталонную линию. В результате интерференции падающей и отраженной волн СВЧ-сигнала в измерительной линии устанавливается режим...

Номер патента: 1737361

Опубликовано: 30.05.1992

Авторы: Головков, Кузнецов, Осипов, Приходько

МПК: G01R 27/06

Метки: входа, отраженного, параметров, свч-элемента, сигнала

...отражения от исследуемого СВЧ-элемента 8 в секциях измерительной линии 6 устанавливается режим смещенных волн. Луч когерентного света, генерируе 5 10 15 20 25 30 35 40 45 50 55 мый лазером 1, в делителе света 2 делится на три луча равной интенсивности, которые поступают на оптические входы каждого датчика. После прохождения системы коллимирующих линз 18 и поляризатора 19 линейно поляризованный луч света поступает в фазовую ячейку 20, представляющую собой первую секцию измерительной линии 6, свет в которой распространяется в направлении, параллельном направлению распространения СВЧ-волны,Поскольку диэлектрические подложки секций 20 измерительной линии 6 выполнены из кристаллов, обладающих электрооптическим эффектом, то после их...

Номер патента: 1727061

Опубликовано: 15.04.1992

Авторы: Головков, Гоменюк, Евсеев, Крымер, Морев, Смыслов, Щербин

МПК: G01N 33/34, G01R 27/00

Метки: листовых, поверхностной, удельной, электропроводности

...повышенного давления и манометром (на фиг. 1 - источникповышенного давления и манометр не показаны).Электроды 2 соединены с источникомпитания 5 и измерительным прибором 6.На фиг. 1 показано подключение к исгочнику питания первой пары электродов 2. Крышка 7 шарнирно укреплена на корпусе1, а эластичная камера 3 закреплена на внутренней поверхности крышки 7.Для предохранения образца от растягивающих воздействий эластичной камеры во время прижима электродов служит прокладка из диэлектрического материала (не показана).Работа устройства показана на примере испытания образца бумаги.Для подготовки устройства к работе необходимо соединить штуцер 4 с источникомповышенного давления и манометром, образец бумаги положить на электроды 2, а...

Номер патента: 1719384

Опубликовано: 15.03.1992

Авторы: Волошин, Головков, Гоменюк, Морев

МПК: C04B 41/64

Метки: поверхностной, пористых, состав

...составев приведены в табл. 1, показатели - в табл, 2.Готовые составы по примерам 1-11 наносят на поверхность картона коробочного марки Г, толщиной 1,25 мм и на модельные образцы бетона, отлитые в лабораторных условиях иэ массы, включающей цемент марки 400 (25 мас.%) и песок строительный отсеянный (75 мас.%).Масса наноса 250 й 50 г/м по сухому веществу.Как видно из данных табл. 2,климатическая устойчивость образцов, обработанных предлагаемым составом на 14-50 (картон) и на 8,5-38 (бетон больше, чем у образцов, обработанных составом по прототипу, дезактивируемость образцов, обработан ных предлагаемым составом, больше на 233-453 усл, единицы (картон) и на 242-457 усл. единицы (бетон), чем у образцов, обработанных составом по...

Номер патента: 1719383

Опубликовано: 15.03.1992

Авторы: Волошин, Головков, Гоменюк, Морев

МПК: C04B 41/64

Метки: поверхностной, пористых, состав

...картон, используют различные системы покровного оборудования.Наличие в составе водно-этанольного раствора аммониевой соли обеспечивает(бетон). 5 Формула изобретенияСостав для поверхностной обработкипористых материалов, включающий силикат щелочного металла, элкилсиликонат щелочного металла, аммониевый отвердитель и 10 воду, о т л и ч а ю щ и й с я тем, что, с цельюуменьшения проницаемости радионуклидов за счет повышения сомкнутости поверхностной структуры материала при сохранении его климатической устойчиво сти, он содержит в качестве аммониевогоотвердителя 2073-ный водно-зтанольный раствор аммониевой соли из группы фторида, хлорида, нитрата, сульфата и фосфата с содержанием зтанола 20-40 фь при следую щем соотношении компонентов,...

Номер патента: 1719272

Опубликовано: 15.03.1992

Авторы: Белов, Головков, Панчишин

МПК: B65B 69/00

Метки: материалом, мешков, растаривания, сыпучим

...наматывания мешков на встряхивающие элементы.Поставленная цель достигается тем, что устройство для растаривания мешков, содержащее подающий конвейер, наклонный лоток с жестко укрепленным на нем ножом, бункер для сыпучего материала и размещенные в нем параллельные валы со встряхивающими элементами, имеющими форму усеченных конусов, снабжено гибкими бесконечными связями, охватывающими встряхивающие элементы по линиям меньших оснований усеченных конусов.На фиг.1 изображено устройство для растаривания, общий вид; на фиг.2 - то же,. вид сверху. Устройство для растаривания мешков с сыпучим материалом содержит конвейер 1 для подачи мешков, наклонный лоток 2 с жестко укрепленным на нем ножом 3, бункер 4 для сыпучего материала и размещен. ные...

Номер патента: 1706957

Опубликовано: 23.01.1992

Авторы: Головков, Максимова, Сидякин, Смоляницкий, Толпин

МПК: B66D 1/08

Метки: гидропривод, лебедки, многоскоростной

...в работу электродвигателем 50. Запорные клапаны 7, 8, и 9 управляются соответственно сервораспределителями 51, 52 и 53.Исходное положение элементов схемы до начала работы,Электродвигатель 50 включен и вращаег насосы 1 - 4 и насос 38 подпитки, Рабочая жидкость, нагнетаемая дополнительными насосами 2, 3 и 4, при открытых запорных клапанах 7, 8 и 9 перетекает в возвратную линию 11. Рабочая жидкость, нагнетаемая основным насосом 1, поступает по напорной магистрали 5 через открытые эапорные клапаны 24 и 34 и обратный клапан 32 в сливную магистраль 21. Неподвижность барабана лебедки обеспечивается эапиранием гидролинии 27, обратным клапаном 30 и запорным клапаном 3. Тормоз 49 удерживает барабан в неподвижном положении.разуя замкнутый рабочий...

Номер патента: 1699921

Опубликовано: 23.12.1991

Авторы: Букша, Головков, Муратова, Санкина, Сафрыгин, Удалова, Черепанова

МПК: C01F 5/30

Метки: карналлита, синтетического

...т выводят из процесса,хлорида калия и 1,18 т хлорида натрия сус- Полученный таким методом синтетичепендируют в 99,3 т оборотного карналлито- ский карналлит по содержанию бора непривого раствора при 80 - 85 С и смешивают с 45 годен для получения металлического магния112 т суспензии солевой смеси в оборотном электролитическим способом.карналлитсвом растворе, перемешивают в П р и м е р 4, 100 г исходного хлормагтечение 80 минпри 80 - 850 Сиохлаждаютдо ниевого раствора состава по примеру 2450 смешивают с 9,6 т оборотного карналлитоПолучают 92,5 т синтетического карнал вого раствора состава по примеру 2, нагрелита следующего состава, мас.с,: МцС 1 г вают до 85 - 90 С и обессульфачивают,29,4, КС 1 26,2; МаС 7,0; Са 504 0,02; НгО добавляя...

Номер патента: 1675688

Опубликовано: 07.09.1991

Авторы: Головков, Дерновой, Петросянц, Рожков, Тарнопольский

МПК: G01K 17/16

Метки: расхода, теплоты

...ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская ыаб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к области тепловых измерений, а именно к теплосчетчикам, и может быть использовано дляопределения расхода теплоты,Цель изобретения - повышение надежности работы с теплоносителями с включениями.На чертеже приведена структурная схема устройства для определения расходатеплоты.Устройство содержит вторичный измерительный прибор 1, выполненный в видеблока 2 питания и блока 3 измерения, имеющего входы 4 питания и входы 5 измерения. Входы 5 измерения подключены кдатчикам б, 7 температуры, установленнымв трубопроводах 8, 9 теплой и...

Номер патента: 1662740

Опубликовано: 15.07.1991

Авторы: Андриенко, Головков, Ефремов, Муханов, Тарасова, Ширяев

МПК: B22C 9/04, B22C 9/14

Метки: вакуумно-аммиачной, сушки

...сушки 1 закреплен вибратор 24. Устройство позволяет сократить время сушки в 2-3 раза и устранить дефекты типа вспучивания, расслоения и трещины. 3 ил. 1 табл,давлений в камере 1 и камере 12 (например,нагнетанием сжатого воздуха в камере 12 или созданием разрежения в камере 1). После заполнения камеры 1 опорным наполнителем давление выравнивают, перекрывают трубопроводы 21 с помощью затворных устройств 22, включают вибратор 24 и камеру 1 поворачивают на 100 - 180(в зависимости от сложности модельных блоков), а.затем возвращают в исходное положение, После этого производят вакуумно-аммиачную сушку покрытия модельного блока 27 в опорном наполнителе 13. По окончании сушки опорный наполнитель из камеры 1 В таблице приведены...

Номер патента: 1655395

Опубликовано: 15.06.1991

Авторы: Ардошин, Ашмарин, Гелястанов, Головков, Краснокутский, Панченко, Петров

МПК: A01J 25/13

Метки: бессалфеточного, металлическая, прессования, сыра, форма

...(на фиг. не показаны), где их обливают водой, нагретой до 40-50 С для подогрева и ополаскивания дренажной поверхности, Затем корпус формы 1 с днищем 2 доверху наполняют предварительно отделенной от сыворотки сырной массой и накрывают крышкой 3, Наполненные формы оставляют на столах или тележках (или на площадках) прессов для самопрессования и отслаивания сырной массы на 0,5 ч. Затем на крышку 3 прикладывается прессующая нагрузка, сначала минимальная - 20- 30 кПа в течение 2 ч, затем увеличенная - 35 - 40 кПа, под действием которой происходит уплотнение сырной массы, Выжимающаяся при этом сыворотка проходит в дренажные отверстия 5 и вытекает наружу, Поскольку отверстия расположены на очень малых расстояниях друг от друга (1,2-1,8...

Номер патента: 1645782

Опубликовано: 30.04.1991

Авторы: Головков, Дерновой, Рожков, Тарнопольский

МПК: F24F 7/06

Метки: вентиляционная

...подключен параллельно к вентилятору 7 и реле 17 управления, последнее связано с датчиками 8 и 9 температуры воздуха и теплоносителя, а основной регулирующий клапан 18 с регулятором 19 температуры установлен на перепускном трубопроводе 10 после циркуляционного насоса 11.Вентиляционная установка работает следующим образом.В рабочем режиме при включенном вентиляторе 7 питание от блока 16 питания одновременно подается на реле 17 управления, которЬф подсоединяет датчик 8 температуры воздуха к регулятору 19 температуры, который подает соответствующий сигнал на основной регулирующий клапан 18,Основной регулирующий клапан изменяет расход поступающей через перепускной трубопровод 10 обратной воды,Изменение расхода обратной воды вызывает...

Номер патента: 1638300

Опубликовано: 30.03.1991

Авторы: Белов, Головков, Горковенко, Жученко, Караев, Кононов, Панчишин, Самойлов

МПК: E21C 37/00

Метки: приготовления

...ВВ.Цель изобретения - повышение качества заряда за счет повышения степени перемешивания и уменьшения деградации гранулированных компонентов.На чертеже представлена принципиальная схема для осуществления предлагаемого способа,Для приготовления ВВ и заряжания скважин используют смесительно-зарядную установку 1, например на базе зарядной машины МЗ-ЗА, Гранулированную аммиачную селитру (гранулированный компонент ВВ) равномерно перемешивают с дизельным топливом (жидкий компонент) в заданном соотношении на пункте приготовления ВВ и загружают в бункер 2. Данную смесь можно готовить также в установке, для чего бункероборудуютдополнительным дозатором дизельного топлива и смесителем. Твердый дисперсный компонент помещают в бункер-дозатор 3....

Номер патента: 1615481

Опубликовано: 23.12.1990

Авторы: Головков, Дерновой, Кунахович, Рожков, Тарнопольский, Хайхян

МПК: F24D 7/00

Метки: ограничения, пункте, расхода, тепловом, теплоты

...3, регулятор4 перепада давлений и регулятор 5 темпе-ратуры.Способ ограничения расхода теплоты в тепловом пункте заключается в следующем.При увеличении потребления теплоты,(максимум водоразбора воды на горячееводоснабжение, меньшая температура сете вой воды в подающем трубопроводе по сравнению с отопительным графиком) возрастает расход воды в тепловом пункте. Расход водыизмеряется датчиком 1, преобразуется из-мерительным устройством 2 и фиксируетсяконтактным миллиамперметром 3. В случаедостижения расхода воды значения 6, ко-торое определяется по разности 6 и ниж, него порога чувствительности регулятора 4 перепада давлений, прекращается подача , импульса регулятора 5 температуры на зак рытие регулирующего органа, установлен-ного на...

Номер патента: 1606062

Опубликовано: 15.11.1990

Авторы: Арзамасцев, Головков, Елохин, Иванов, Хоцко

МПК: A01K 5/02

Метки: жидкого, корма, нормированной, раздачи

...например, при смешивании концентрированных комбикормов с водой без запаривания.После заполнения транспортного трубопровода 2 жидким кормом коммутатор 9 при нажатии кнопки 53 с помощью привода 17 открывает первый на линии по ходу движения раздаточный кран 14, срабатывает реле К 7.1 и своими контактами К 7.2 становится на самония выдачи заданной дозы, поступающему с компаратора 19. С целью сокращения дина мической погрешности доз ирова ния жид. кого корма задвижка 11 и ее привод 16 должны быть быстродействующими, например, задвижка с электропневматическим приводом типа шланговый затвор.Сигнал с расходомера 6, пропорциональный мгновенному расходу корма через раздаточный кран 14, постоянно поступает на вход а интегратора 18 (Ц 1,...

Номер патента: 1425968

Опубликовано: 15.10.1990

Авторы: Головков, Макаров

МПК: B23B 31/02

Метки: быстросменный, инструментальной, крепления, оправки, патрон, сверлильный

...от"верстиях 3 корпуса 1 установлены шарики 12. Радиальные отверстия 3 вы- .полнены под углом к оси корпуса, благодаря чему исключается возможность.выкатывания шариков в его осевое отверстие при отсутствии в нем хвостовика инструмента или инструментальной40оправки. Дпя установки хвостовика 13инструментальной оправки в осевоеотверстие 2 корпуса 1 необходимоопустить гильзу 4, сжимая пружину 5.При этом опускается и втулка 7 даваявозможность шарикам 12 выкатыватьсяпод действием собственного веса запределы поверхности осевого отверстия 2. После установки хвостовика 13на наружную коническую поверхность 14шпинделя 15 станка гильзу 4 отпускают, и она под действием пружины поднимается вверх. При этом втулка 7своей конической поверхностью 8...

Номер патента: 1583866

Опубликовано: 07.08.1990

Авторы: Афонин, Головков, Кузнецов, Осипов, Швецов

МПК: G01R 25/00

Метки: акустооптический, фазометр-частотомер

...( - ) + 21 нв 1 п р 41,Тсов (2 К +, 1) (й )1 +4 ф К 1 Г 2 Г д ( - -) сов2 К(ДЕ --- )1 е 2 4 Соответственно интенсивность интерАеренционной картины от диАрагировавших в двухканальной акустооптической ячейке 5 световых лучей описывается соотношением 1 - 21 сов рР Х ( 1)(- -- )сов (2 К+1) (ЯТ --- + )1 +КГ 2И2 4 2 Кб . . КЕ Г 1 с+ 1 в 1 плФ, Л (- -- ) + 21 в 1 п рУ ",сов 2 К(й --- + Д9 9 ф 2 9 Р 9 2 к 4 2где 8 и У 9 - разность хода первого второго дифрагиронавших световыхи второго недиАрагиро- лучей вдоль вертикальной оси, а новавших и диАрагировав- мер ряда Аотоэлементов матрицы 11 фоших световых лучей от 45 тодиодон, на котором появляется Аодвухканальной акусто- . ,тоэлектрический сигнал, соответствуетоптической ячейки 5 значению частоты...

Номер патента: 1575011

Опубликовано: 30.06.1990

Авторы: Головков, Дерновой, Кунахович, Рожков, Тарнопольский, Хайхян

МПК: F24D 3/00

Метки: пункте, расхода, тепловом, теплоносителя

...орган 10 зафиксирован в определенном положении. В случае уменьшения расхода теплоносителя до заданной величины контактный милли- амперметр 6 обесточит реле 17, канал 8 на закрытие регулирующего органа 10 подключится к регулятору температуры, и последний будет поддерживать заданную температуру. 1 ил. 15 подается питание от блока 5 на реле 17, Последнее отключает канал 8 импульса на закрытие регулятора 7 температуры от регулирующего органа 10. При росте расхода теплоносителя в тепловом пункте и достижении заданного максимального значения, установленного в контактном миллиамперметре б, через канал 16 подается питание от блока 5 на реле 18. Последнее подает питание от блока 5 непосредственно через канал 9 на открытие регулирующего...

Номер патента: 1570791

Опубликовано: 15.06.1990

Авторы: Барсуков, Головков, Леонтьев

МПК: B07B 1/00

Метки: грохот

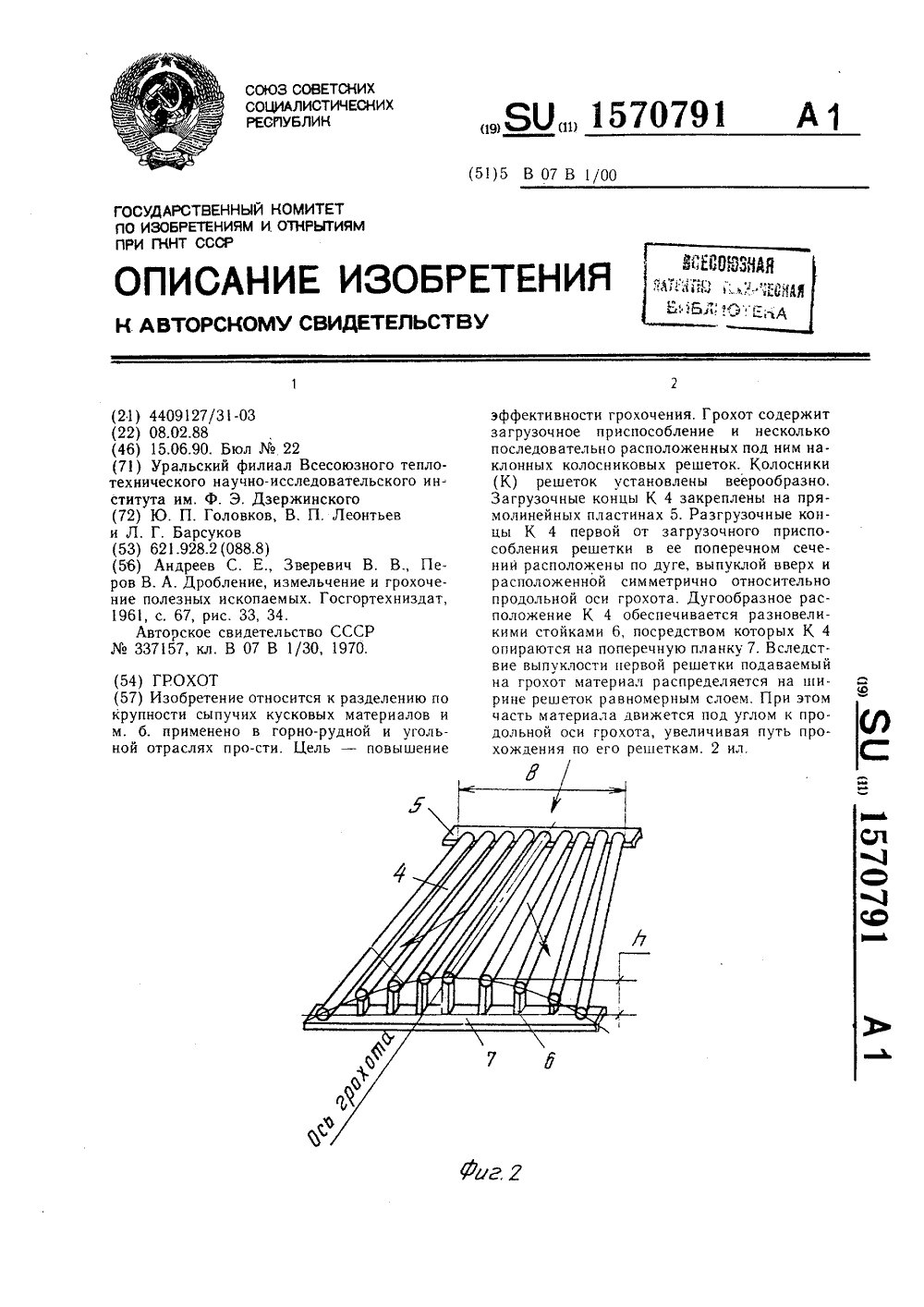

...кусковых материалов и может быть применено в порно-рудной и угольной отраслях промышленности,Цель изобретения - повышение эффективности грохочения.На фиг. 1 изображен предлагаемый грохот; на фиг. 2 - первая колосниковая решетка грохота, аксонометрическая проекция (стрелками указано направление движения материала). Грохот содержит несколько последовательно установленных наклонных колоснико вых решеток 1 - 3, установленных таким 15 образом, что конец каждой из них, кроме , последней, опирается на начало следу 1 ощей решетки. Колосники 4 решеток расположены веерообр азно. П ри этом кон цы колосников , первой решетки 1, обращенные в сторонузагрузки, расположены по Одной прямой ли нии и закреплены на планке 5, а их про; тивоположныеконцы, в...

Номер патента: 1570762

Опубликовано: 15.06.1990

Авторы: Барсуков, Боровинский, Бухарева, Головков

МПК: B02C 13/26

Метки: демонтажа, дробилки, молотков, молотковой, монтажа, ротора

...на столе 1 закрепле ы четыре проушины 17. Привод 2 пово,ота ротора молотковой дробилки кинеМатически соединен с ротором посред-. с,твом цепной передачи 18.Устройство работает следующим об О разом,Стол 1 грузоподъемным устройством при откинутой крьппке корпуса молотковой дробилки устанавливается на два установочных штифта отверстиями 25 12, 14 или 13, 15 соответственно положению ряда молотков 19, предназначенных для демонтажа, Грузоподъемное устройство отсоединяется, У стола 1 откидываются подвижный борт 5 и его зажимы 6 и упоры 4 неподвижного борта 3. Молотки приводом 2, медленно Поворачивающим ротор молотковой дробилки опускаются на стол 1, Ось, на которой молотки 19 устанавливаются на роторе, извлекается, поднимается подвижный борт 5 и...
