Приемник дискретных сигналов

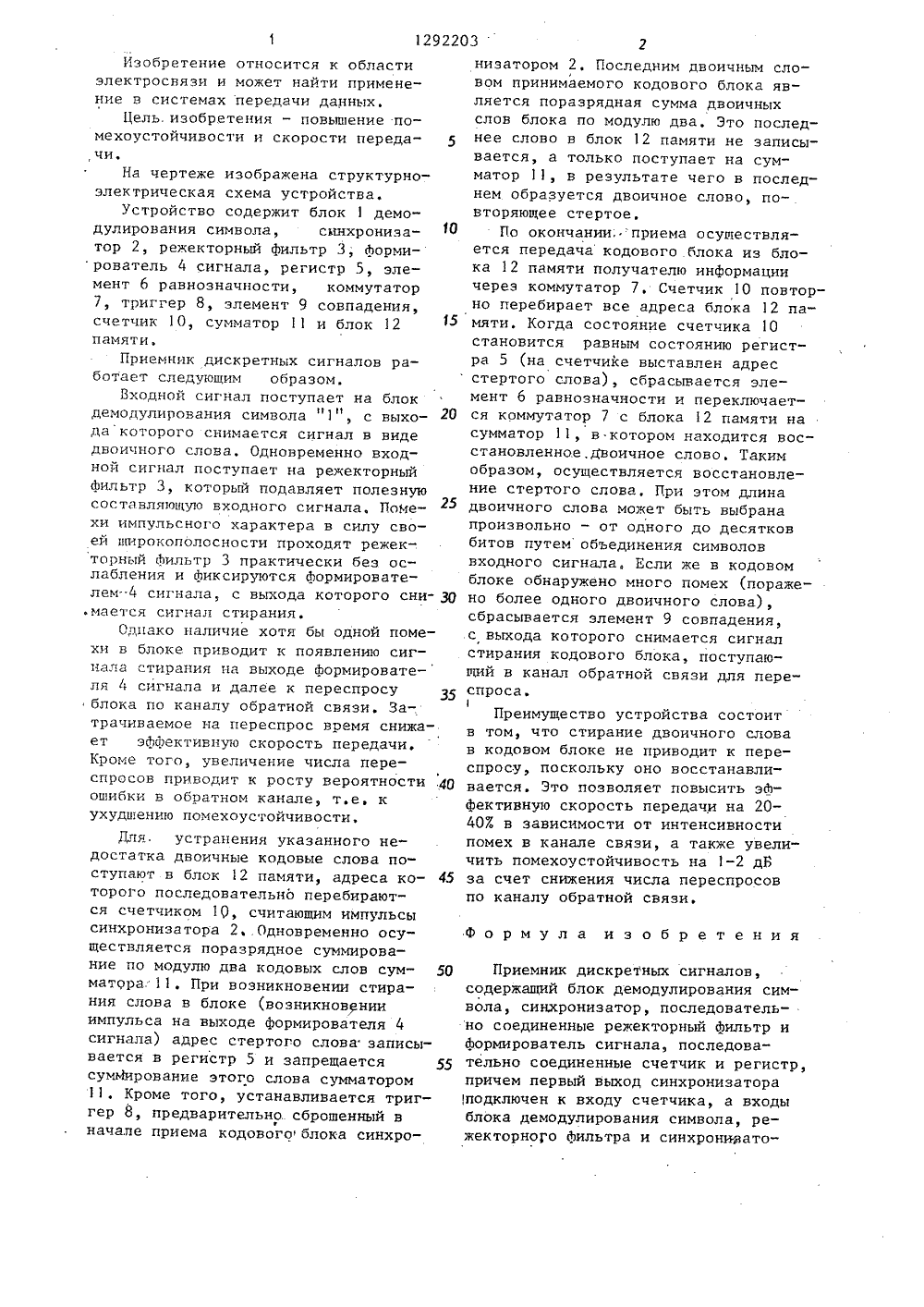

(51) 4 Н 04 1, 27 Р 1 ь У,чм сОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(71) Научно-исследовательский институт планирования и управления в строительстве Госстроя УССР(56)Авторское свидетельство СССР У 511523, кл. Н 04 Ь 27/22, 1974.Авторское свидетельство СССР У 900466, кл. Н 04 1 2722, 1979. (54) ПРИЕМНИК ДИСКРЕТНЫХ СИГНАЛОВ (57) Изобретение относится к электросвязи. Цель изобретения - повышение помехоустойчивости и скорости передачи, Устр-во содержит блок 1 демодулирования символа, синхронизатор 2, режекторный фильтр 3,формирователь сигнала 4, регистр 5,счетчик 10, Вновь введены блок 12памяти, сумматор 11, эл-т 6 равнозначности, коммутатор 7, триггер 8,эл-т 9 совпадения. Преимуществоустр-ва состоит в том, что стираниедвоичного слова в кодовом блоке неприводит к переспросу, посколькуоно восстанавливается. Это повыщаает эффективную скорость передачи на20-407. в зависимости от интенсивности помех в канале связи, а такжеувеличивает помехоустоичивость на1-2 дБ за счет снижения числа переспросов по каналу обратной связи. 1 ил.1292203 Изобретение относится к областиэлектросвязи и может найти применение в системах передачи данных,Цель. изобретения - повьшение помехоустойчивости и скорости переда,чи,На чертеже изображена структурноэлектрическая схема устройства,Устройство содержит блок 1 демодулирования символа, синхронизатор 2, режекторный фильтр 3, форми рователь 4 сигнала, регистр 5, элемент 6 равнозначности, коммутатор7, триггер 8, элемент 9 совпадения,счетчик 10, сумматор 11 и блок 12памяти.Приемник дискретных сигналов работает следующим образом.Входной сигнал поступает на блокдемодулирования символа "1", с выхода которого снимается сигнал в видедвоичного слова. Одновременно входной сигнал поступает на режекторныйфильтр 3, который подавляет полезнуюсоставляющую входного сигнала, Помехи импульсного характера в силу своей широкополосности проходят режекторный фильтр 3 практически без ослабления и фиксируются формирователем"4 сигнала, с выхода которого сни,мается сигнал стирания.Однако наличие хотя бы одной помехи в блоке приводит к появлению сигнала стирания на выходе формирователя 4 сигнала и далее к переспросублока по каналу обратной связи, За-,трачиваемое на переспрос время снижает эффективную скорость передачи.Кроме того, увеличение числа переспросов приводит к росту вероятностиошибки в обратном канале, т.е. кухудшению помехоустойчивости. Для. устранения указанного недостатка двоичные кодовые слова поступают в блок 12 памяти, адреса ко торо 1 о последовательно перебираются счетчиком 1(1, считающим импульсы синхронизатора 2, Одновременно осуществляется поразрядное суммирование по модулю два кодовых слов сум матора 11. При возникновении стирания слова в блоке (возникновении импульса на выходе формирователя 4 сигнала) адрес стертого слова записывается в регистр 5 и запрещается 55 суммирование этого слова сумматором 11, Кроме того, устанавливается триггер 8, предварительно сброшенный в начале приема кодовогоблока синхронизатором 2. Последним двоичным словом принимаемого кодового блока является поразрядная сумма двоичныхслов блока по модулю два, Это последнее слово в блок 12 памяти не записывается, а только поступает на сумматор 11, в результате чего в последнем образуется двоичное слово, повторяющее стертое,По окончании, приема осуществляется передача кодового, блока из блока 12 памяти получателю информациичерез коммутатор 7. Счетчик 10 повтоно перебирает все адреса блока 12 памяти. Когда состояние счетчика 1 Остановится равным состоянию регистра 5 (на счетчике выставлен адресстертого слова), сбрасывается элемент 6 равнозначности и переключается коммутатор 7 с блока 12 памяти насумматор 11, в котором находится восстановленное,Двоичное слово. Такимобразом, осуществляется восстановление стертого слова, При этом длинадвоичного слова может быть выбранапроизвольно - от одного до десятковбитов путем объединения символоввходного сигнала, Если же в кодовомблоке обнаружено много помех (поражено более одного двоичного слова),сбрасывается элемент 9 совпадения,с выхода которого снимается сигналстирания кодового блока, поступающий в канал обратной связи для переспроса.Преимущество устройства состоитв том, что стирание двоичного словав кодовом блоке не приводит к переспросу, поскольку оно восстанавливается. Это позволяет повысить эфФективную скорость передачи на 20407. в зависимости от интенсивностипомех в канале связи, а также увеличить помехоустойчивость на 1-2 дВза счет снижения числа переспросовпо каналу обратной связи. Формула изобретения Приемник дискретных сигналов, содержащий блок демодулирования символа, синхронизатор, последовательно соединенные режекторный Фильтр и Формирователь сигнала, последовательно соединенные счетчик и регистр, причем первый выход синхронизатора подключен к входу счетчика, а входы блока демодулирования символа, режекторноГо фильтра и синхронивато1292203 Составитель О.АндрушкоТехред Л.Сердюкова Редактор Н,Лазаренко Корректор М.Шароши Заказ 288/59 Тираж 639 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035,.Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 ра соединены вместе и являются входом приемника, о т л и ч а ю щ и йс я тем, что, с целью повышенияпомехоустойчивости и скорости передачи, введены блок памяти, сумматор,последовательно соединенные элементравнозначности и коммутатор, последовательно соединенные триггер иэлемент совпадения, при этом выходблока демодулирования символа и второй выход счетчика подключены к входам блока памяти, выход которогоподключен к второму входу коммутатора и первому входу сумматора, второй вход и выход которого соединенысоответственно с входом счетчика и третьим входом коммутатора, выходформирователя сигнала подключен кпервому входу триггера, второму входу элемента совпадения, третьему вхо"5 ду сумматора и второму входу регистра, выход которого подключен к первому входу элемента равнозначности,второй и третий входы которого соединены содтветственно с выходом и10 входом счетчика, второй и третий выходы синхронизатора подключены соответственно к вторым входам формирователя сигнала и триггера, а выходыкоммутатора и элемента совпадения15 являются первым и вторым выходамиприемника,
