Халидов

Номер патента: 1626423

Опубликовано: 07.02.1991

Авторы: Аджемов, Кобленц, Халидов

МПК: H04L 5/04

Метки: биимпульсного, сигнала, формирования

...Простробированный сигнал(фиг. 2 ж), уже синхронизированный сканалом, не имеющим сигнал вставки,55подается на вход первого элементаИСКЛЮЧАЮЩЕЕ ИЛИ 5, на котором он суммируется по модулю два с поделеннымна два делителем 11 частоты на два тактовым сигналом канала. В результате этого образуется сигнал (фиг,2 з) поступающий на вход первого триггера 2, Этот сигнал записывается в триггер 2 по инверсному тактовому сигналу от источника тактового сигнала канала (фиг. 2 г). Иэ-за имеющегося фазового сдвига фактически происходит задержка сигнала с выхода первого элЕмента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 на половину канального такта.Сигнал с выхода первого триггера 2 (фиг. 2 и) поступает на вход второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6, на другой вход которого...

Номер патента: 1610600

Опубликовано: 30.11.1990

Авторы: Аджемов, Атанасов, Драганов, Халидов

МПК: H04J 3/06

Метки: асинхронного, дискретного, сигнала, синхронным, сопряжения, трактом, цифровым

...входы мультиплексора 12 и импульса Я на разрешающий вход на его выходе формируется импульс запретного интервала, расположенный в начале третьего импульса триад 101 или 010 (фиг, Зе). Реверсивные счетчики 15 и 16 работают в режиме вычитания и осуществляют деление тактовой частоты.йг, поступающей из формирователя 4, скоэффициенттом деления и=.Е,ьр,=п, и, где п и и - соответственно коэффициенты2.деления реверсивных счетчиков 5 и 16, Работой реверсивных счетчиков 15, 16 управляет Р-триггер 20. Допустим, что в некоторый момент времени с выхода реверсивного счетчиКа 16 подается короткий отрицательный импульс, который поступает на Б-вход Р-трйггера 20. Так как в следующий момент времени на Б- входе П-триггера 20 имеется "1", а на 0-входе...

Номер патента: 1553438

Опубликовано: 30.03.1990

Автор: Халидов

МПК: B65D 88/74

Метки: вязких, емкостях, жидкостей, разогрева

...1 и 2, сопряженных большими основаниями, сопла 3, расположенные вдолькорпуса по спирали, выполненыщелевидными, трубопровод 4 для подачи рабочего агента, привод 5 вращения и ".привод корпуса возвратно-поступательного перемешения 6,Устройство работает следующимобразом. нах с последующим сливом. Целью изобретения является повышение производительности. В устройстве корпус выполнен в виде двух усеченных конусови 2, сопряженных большими основаниями. После введения устройства приводом 6 в цистерну включают привод вращения 5. Так как сопла 3 на корпусе расположены по спирали, то при вращении струи разогретого рабочего агента, выходящие из сопл 3, закручиваются по винтовой линии, нарезают замерзшую неть пластами, размягчая ее, и, подобно...

Номер патента: 1401633

Опубликовано: 07.06.1988

Авторы: Аджемов, Халидов

МПК: H04L 17/16

Метки: дискретных, приема, сигналов

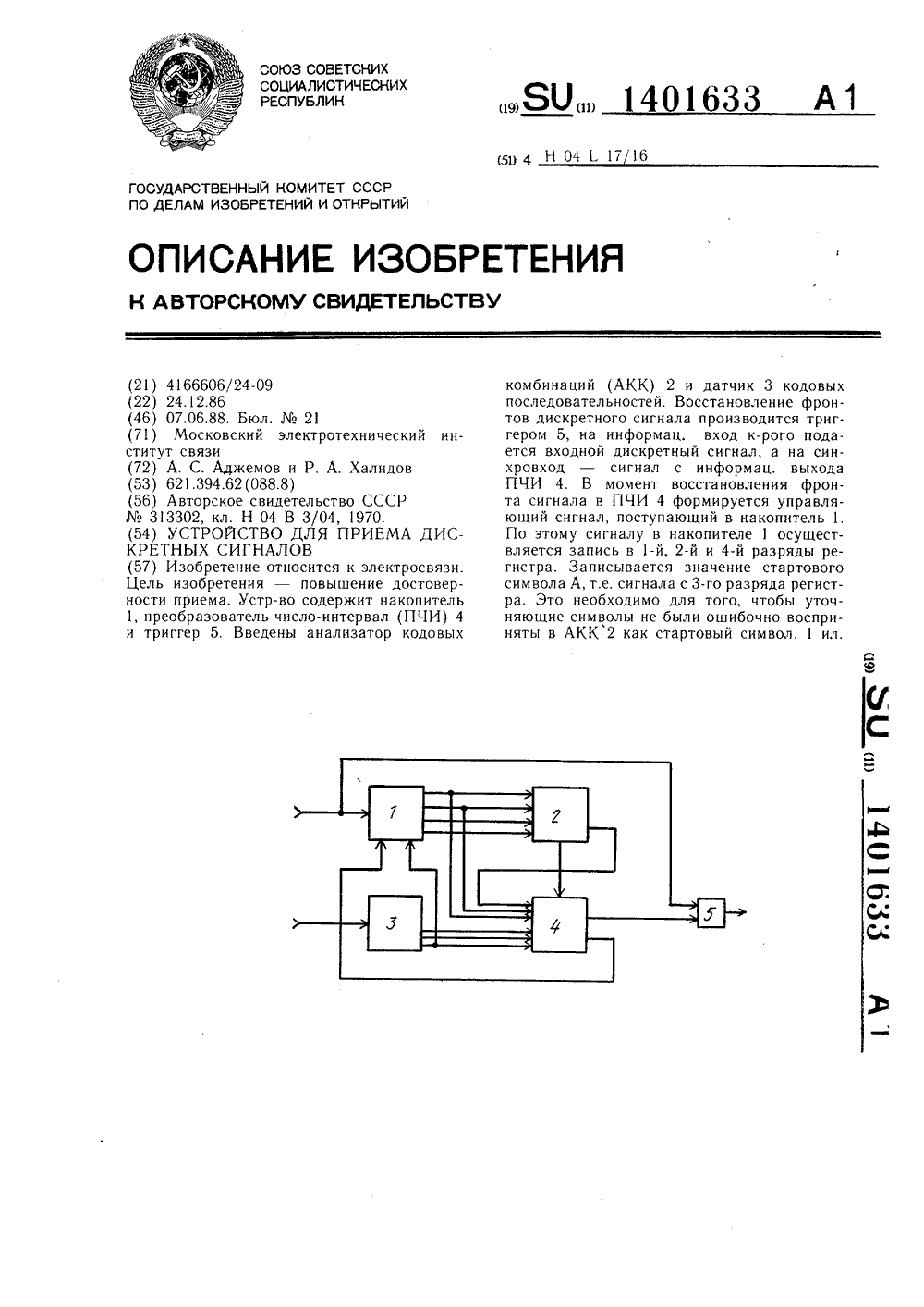

...регистра накопителя 1 записаны уточняющие символы Вг. и В, По сигналу 2 в анализаторе 2 кодовых комбинаций осуществляется запись символов В. и В 1 в первую его пару ячеек памяти (не показаны). Одновременно записанные ранее в первую пару ячеек памяти символы Вг и В 1 передающей кодовой комбинации переписываются во вторую пару ячеек памяти анализатора 2 кодовых комбинаций, где осуществляется анализ номеров зон предыдущей и поступившей кодовых комбинаций. Если номер зоны поступившей кодовой комбинации на единицу (по модулю четыре) больше номера зоны предыдущей кодовой комбинации, на выходе анализатора 2 кодовых комбинаций формируется нулевой сигнал Х. В противном случае сигнал Х имеет единичное значенйе.Сигнал Х, поступающий из...

Номер патента: 1290556

Опубликовано: 15.02.1987

Авторы: Аджемов, Халидов

МПК: H04L 25/40

Метки: дискретных, передачи, приема, сигналов

...сравнение скгналов с первого и последнего выходов блока 8 записи кодовой комбинации. При несовпадении этих сигналов на выходе элемента 9 ИСКЛЮЧАЮЩЕЕ ИЛИ образуется, импульс, который поступает в блок 10 памяти, на другие входы которого подаются импульсные последовательности с выходов датчика 4 импульсных последовательностей.Посредством этих импульсных последовательностей осуществляется Фиксация номера зоны в блоке 10 памяти, В случае отсутствия импульса с выхода элемента 9 ИСКЛ 10 ЧА 10 ЩЕЕ ИЛИ комбинация сигналов на выходе блока 10 памяти25 остается нулевой, Комбинация сигналов на выходах блока 10 памяти оста - ется неизменной вплоть до начала анализа следующей стартовой кодовой комбинации. По сигналу с третьего выхода выходного...
