Генератор токовых импульсов

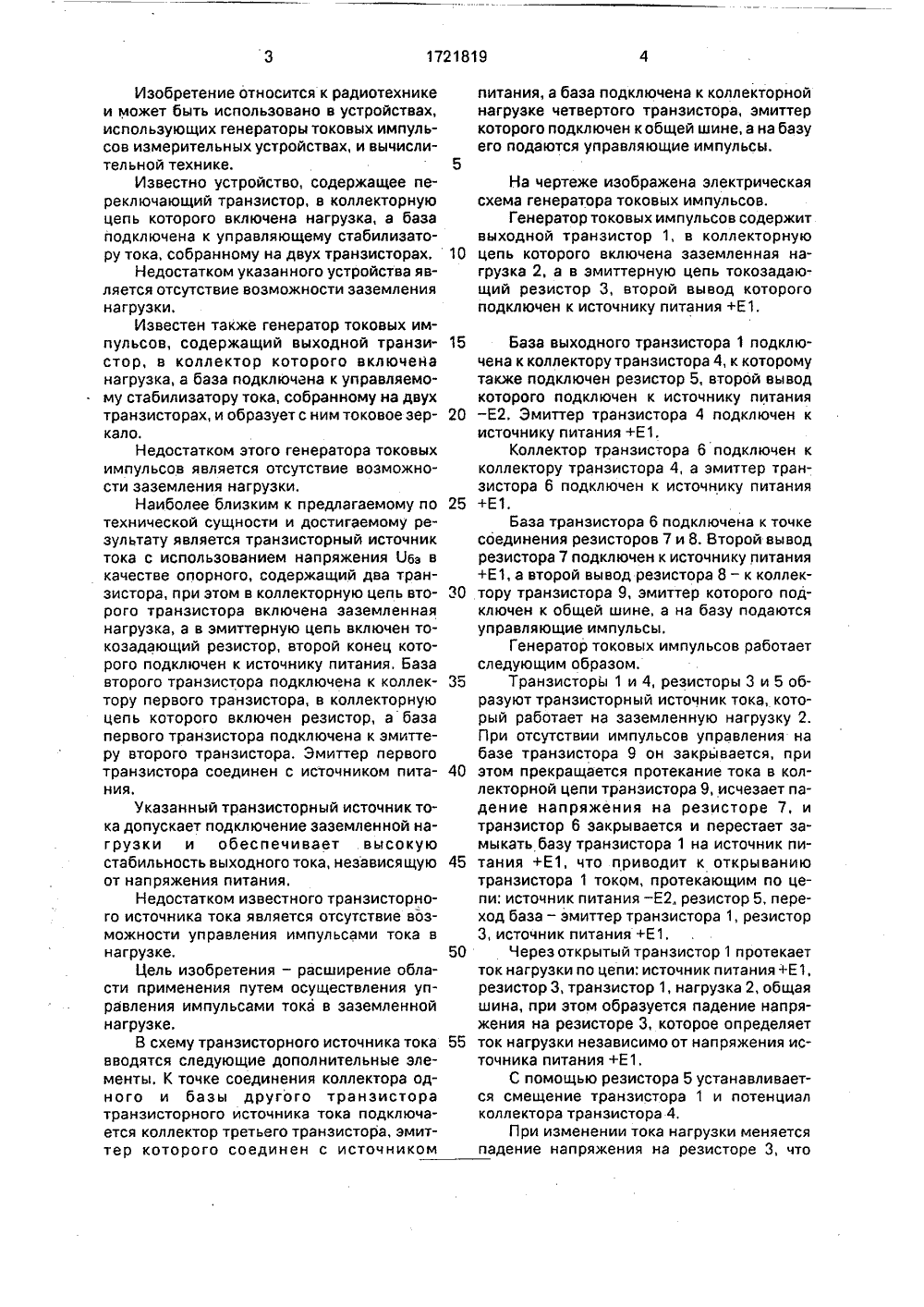

(505 Н 03 К 17/60 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР САНИЕ ИЗО АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Конструкторское бюро Запорожскогопроизводственного объединения "Искра"(54) ГЕНЕРАТОР ТОКОВЫХ ИМПУЛЬСОВ (57) Изобретение относится к радиотехнике и может быть использовано в измерительных устройствах и вычислительной технике. Цель изобретения - расширение области применения. Генератор содержит транзисторы 1,4,резисторы 2,3,5. Для достижения поставленной цели введены транзисторы 6, 9 и резисторы 7, 8,за счет чего появляется воэможность управлять импульсами тока в заземленной нагрузке. 1 ил,10 Изобретение относится к радиотехнике и может быть использовано в устройствах, использующих генераторы токовых импульсов измерительных устройствах, и вычислительной технике.Известно устройство, содержащее переключающий транзистор, в коллекторную цепь которого включена нагрузка, а база подключена к управляющему стабилизатору тока, собранному на двух транзисторах.Недостатком указанного устройства является отсутствие возможности заземления нагрузки.Известен также генератор токовых импульсов, содержащий выходной транзистор, в коллектор которого включена нагрузка, а база подключена к управляемому стабилизатору тока, собранному на двух транзисторах, и образует с ним токовое зеркало.Недостатком этого генератора токовых импульсов является отсутствие возможности заземления нагрузки,Наиболее близким к предлагаемому по технической сущности и достигаемому результату является транзисторный источник тока с использованием напряжения Обэ в качестве опорного, содержащий два транзистора, при этом в коллекторную цепь второго транзистора включена заземленная нагрузка, а в эмиттерную цепь включен токозадающий резистор, второй конец которого подключен к источнику питания, База второго транзистора подключена к коллектору первого транзистора, в коллекторную цепь которого включен резистор, а база первого транзистора подключена к эмиттеру второго транзистора. Эмиттер первого транзистора соединен с источником питания.Укаэанный транзисторный источник тока допускает подключение заземленной нагрузки и обеспечивает высокую стабильность выходного тока, независящую от напряжения питания.Недостатком известного транзисторного источника тока является отсутствие возможности управления импульсами тока в нагрузке.Цель изобретения - расширение области применения путем осуществления управления импульсами тока в заземленной нагрузке.В схему транзисторного источника тока вводятся следующие дополнительные элементы. К точке соединения коллектора одного и базы другого транзистора транзисторного источника тока подключается коллектор третьего транзистора, эмиттер которого соединен с источником 15 20 25 30 35 40 45 50 55 питания, а база подключена к коллекторнойнагрузке четвертого транзистора, эмиттеркоторого подключен к общей шине, а на базуего подаются управляющие импульсы. На чертеже изображена электрическая схема генератора токовых импульсов.Генератор токовых импульсов содержит выходной транзистор 1, в коллекторную цепь которого включена заземленная нагрузка 2, а в эмиттерную цепь токозадающий резистор 3, второй вывод которого подключен к источнику питания +Е 1. База выходного транзистора 1 подключена к коллектору транзистора 4, к которому также подключен резистор 5, второй вывод которого подключен к источнику питания - Е 2. Эмиттер транзистора 4 подключен к источнику питания +Е 1.Коллектор транзистора 6 подключен к коллектору транзистора 4, а эмиттер транзистора 6 подключен к источнику питания +Е 1,База транзистора 6 подключена к точке соединения резисторов 7 и 8. Второй вывод резистора 7 подключен к источнику питания +Е 1, а второй вывод резистора 8 - к коллектору транзистора 9, эмиттер которого подключен к общей шине, а на базу подаются управляющие импульсы.Генератор токовых импульсов работает следующим образом.Транзисторы 1 и 4, резисторы 3 и 5 образуют транзисторный источник тока, который работает на заземленную нагрузку 2. При отсутствии импульсов управления на базе транзистора 9 он закрывается, при этом прекращается протекание тока в коллекторной цепи транзистора 9, исчезает падение напряжения на резисторе 7, и транзистор 6 закрывается и перестает замыкать базу транзистора 1 на источник питания +Е 1, что приводит к открыванию транзистора 1 током, протекающим по цепи: источник питания - Е 2 резистор 5, переход база - эмиттер транзистора 1, резистор 3, источник питания +Е 1.Через открытый транзистор 1 протекает ток нагрузки по цепи: источник питания+Е 1, резистор 3, транзистор 1, нагрузка 2, общая шина, при этом образуется падение напряжения на резисторе 3, которое определяет ток нагрузки независимо от напряжения источника питания +Е 1.С помощью резистора 5 устанавливается смещение транзистора 1 и потенциал коллектора транзистора 4.При изменении тока нагрузки меняется падение напряжения на резисторе 3, что1721819 Формула изобретения Генератор токовых импульсов, содержащий два транзистора и два резистора, в 5 коллекторную цепь выходного транзисторавключена заземленная нагрузка, а в эмит. терную цепь включен токозадающий резистор, второй вывод которого подключен к источнику питания, база выходного транзи стора подключена к коллектору второготранзистора, в коллекторную цепь которого включен второй резистор, эмиттер второго транзистора соединен с источником питания, о т л и ч а ю щ и й с я тем, что, с целью 15 расширения области применения за счетосуществления управления импульсами тока в заземленной нагрузке, введены третий и четвертый транзисторы и третий и четвертый резисторы, к коллектору второго тран зистора подключен коллектортретьеготранзистора, эмиттер которого соединен с источником питания, а база подключена к точке соединения третьего и четвертого резисторов, второй вывод третьего резисто ра подключен к источнику питания, второйвывод четвертого резистора соединен с коллектором четвертого транзистора, эмиттер которого подключен к общей шине, а база - к входной шине устройства.30 приводит к изменению напряжения, приложенного к переходу база - эмиттер транзистора 4, и изменению напряжения на его коллекторе, вследствие чего меняется напряжение, приложенное к переходу база - эмиттер транзистора 1, что приводит к такому изменению напряжения на коллекторе транзистора 1, которое стремится устранить происшедшее изменение тока нагрузки. При подаче импульса управления на базу транзистора 9 он открывается, что приводит к открыванию транзистора 6 током, протекающим по цепи: земля, транзистор 9, резистор 8, переход база - эмиттер транзистора 6, источник питания +Е 1. При открывании транзистора 6 он подключает базу транзистора 1 к источнику питания +Е 1, вследствие чего транзистор 1 закрывается и протекание тока через нагрузку 2 прекращается. Таким образом, предлагаемый генератор токовых импульсов является управляемым и в отличии от известного позволяет управлять импульсами тока в нагрузке. 35 40 45 50 Составитель В.НочевныйРедактор Н.Бобкова Техред М.Моргентал Корректор М.Максимишинец Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 964. Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
