H03K — Импульсная техника

Номер патента: 1798915

Опубликовано: 28.02.1993

Авторы: Апушкинский, Еремеев, Пряжкин

МПК: H03K 17/92

Метки: ключ, электронный

...при этом находится в СП состоянии, т.к, постоянного тока через него не протекает, ибо он включен в цепь: вход управления, йз, СПЭ 2, общая шина, а на обоих концах этой цепи одинаковые потенциалы, Когда на управляющем входе логическая единица, т,е. Оуир 5 В, наоборот, СПЭ 1 и СПЭЗ находятся в СП состоянии, а СПЭ 2 в нормальном, Последнее достигается протеканием по цепи: входупрэвления, йз, СПЭ 2, общая шина тока больше критическоц иго, Величина этого тока 1 э = - к-к -,р,йз+йн Если сопротивления В 4 и В 7 подобраны так,В 4что жуир = - Ои. тотогда в точке соединенияВ 7резисторов В 2 и В 5 оказывается нулевой потенциал и токи через СПЭ 1, СПЭЗ не протекают, следовательно, они находятся в СП состоянии, Таким образам, если на входе...

Номер патента: 1798916

Опубликовано: 28.02.1993

Авторы: Гавзов, Дрейман, Нагайцева

МПК: H03K 19/02

Метки: выходе, исключающее, логический, логическое, ложный, сигнал

...полярности, логическому "О" - импульсные сигналы положительной полярности, Повреждение элементов устройства приводить лишь к пропаданию логического сигнала на выходе(отсутствию импульсов или появлению постоянного напряжения), что является сигналом аварии и от которого последующие элементы не работают.На фиг,2 представлена принципиальная схема логического элемента, состоящего из оптоэлектронных ключей 4-7, входы которых являются входами устройства, а выходы соединены с входами выпрямителей 8 - 11, выходы выпрямителей 8, 10 соединены с входами первого управляемого генератора 12, выходы выпрямителей 9, 11 соединены друг с другом и с входом второго управляемого генератора 13. выходы 37 и 39 соответственно первого генератора 12 и...

Номер патента: 1798917

Опубликовано: 28.02.1993

Авторы: Афиногенов, Голубев

МПК: H03K 19/086

Метки: переключении, схема

...дополнительного транзистора 18 - с базой пя-того 20 дополнительного транзистора и.стретьим входом схемы 22, а коллектор - сколлектором шестого 6 транзистора, базачетвертого 19 дополнительного транзистора соединена со вторым источником опорного напряжения 12, а коллектор - сколлекторами второго 17 и. пятого 20 дополнительных, и третьего 3 транзисторов, эмиттер пятого дополнительного транзистора 20соединен с эмитте ром третьего 3 транзистора.Предложенная схема функционируетследующим образом,На входы схемы 13, 14, 22 подаютсясигналы, соответствующие уровню логического нуля или единицы, В таблице представлены пути протекания токов йервогоисточника тока 9 ( ) и дбполнительного источника тока 21 (2) при различных комбинациях входных...

Номер патента: 1798918

Опубликовано: 28.02.1993

Авторы: Мусиенко, Новоселов, Радаев

МПК: H03K 19/14

Метки: оптоэлектронное

...пор, пока ток в 20 35 напряжения в цепи фоторезистора 24),В режиме релаксационного генератораустройство работает следующим образом,Постоянное напряжение подводится к шинам 1-3, 4 - 5, б - 7, причем велицина напряжения на шинах 6 - 7 выбирается таким образом, что при подаче данного напрякения на регенеративный оптрон схема занимает неустойцивое положение. из которого мгновенно переходит в устойцивое состоя 40 45 ние, при котором ток в схеме регенеративного оптрона имеет максимальное значение. Следовательно, фоторезистор 22 высвецивается максимальным световым потоком светодиода 21, К шинам 11 - 12 подво 50 дится управляющее напряжение, величина которого определяет интенсивность свецения инфракрасного источника излучения 16, гасящего...

Номер патента: 1798919

Опубликовано: 28.02.1993

Автор: Стукач

МПК: H03K 21/40, H03K 5/19

Метки: импульсов, последовательности

....1 2После сброса исправное устройство при отсутствии искажения контролируемой последовательности работает следующим образом (фиг. 2). Передний фронт синхроимпульса, поступающего на шину 4, вызывает прием информации из О-триггера 2 в О- триггер 1, Линия 3 задерживает изменение. время, в течение которого передний фронтимпульса .контролируемой последовательности, поступающего на вход 5, осуществляет занесение информации из О-триггера 1 в 50-триггер 2.То есть реализуется поочередный прием информации 0-триггерами 1 и 2,вследствие чего выход 0-триггера 1 (шина 7)переключается в каждом такте. При наличииискажения в контролируемой последова- .10тельности оба триггера приходят в одинаковое состояние, и переключения выходаО-триггера 1 (шина 7)...

Номер патента: 1799495

Опубликовано: 28.02.1993

Авторы: Гришаков, Подлесный

МПК: H03K 3/286

Метки: м-s-триггер

...А (подключение коллектора транзистора 11 к резистору 44) и точке В (подключение коллектора транзистора 10 к резистору 43) имеют следующий вид: вначале крутизна фронта переключения в основном определяется переключением тока через резисторы 43, 44, затем выходным перепадом на выходах 47-1, 47-2, имеющим более пологий фронт из-за емкости нагрузки.На фиг,1 видно, что в этом случае время срабатывания цепи обратной связи в Мтриггере 11 опережает время с 2 переключения сигнала на выходах 47 - 1, 47-2, что тем самым позволяет повысить максимальную частоту работы триггера и снизить влияние на собственные динамические параметры триггера (времена подготовки и выдержки) емкости нагрузки.Использование предлагаемого устройства обеспечивает по...

Номер патента: 1799496

Опубликовано: 28.02.1993

Автор: Сидоренко

МПК: H03K 3/53

Метки: электровоспламенитель

...затухающий импульс тока зарядадозирующего конденсатора 6.При этом на выходной обмотке импульсного высоковольтного трансформатора 7возникает импульс напряжения, вызывающий появление искры электрического пробоя в разряднике поджигания 8. Так какемкость дозирующего конденсатора 6 невелика, то процесс ее заряда быстро заканчи-.вается и ток через нее прекращается, Приотпускании нажатой ранее переключающейкнопки управления 5 пройсходит закорачивание цепочки дозирующего конденсатора6 и управляющей обмотки высоковольтногоимпульсного трансформатора 7, котороеприводит к разряду дозирующего конденсатора 6, Импульс этого разрядного тока вызывает появление вь 1 ходного импульсанапряжения и появление искры электрического пробоя в разряднике...

Номер патента: 1800444

Опубликовано: 07.03.1993

Автор: Бантюков

МПК: G04F 10/04, H03K 5/19

Метки: импульсной, импульсов, периодической, последовательности, середины

...12; Т - период импульсов генератора 1).Для случая, показанного на временной диаграмме, й = 6, а его код". Импульс с выхода формирователя 3 импульсов (фиг. 2,ось 3) устанавливает триггер 5 в единичное положение, записывает в счетчик 10 импульсов содержимое счетчика 6, начиная с второго разряда, т.е, код числа К =- ,йй Мгде- ) - целая часть числа - (для рассмат 2 2риваемого случая К = 3, а его код - "11") и по своему переднему фронту устанавливает триггер 9 в положение, соответствующее значению первого разряда счетчика 6 импульсов, для рассматриваемого случая это будет нулевое положение. Так как теперь на входах элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 8 оказываются одинаковые (нулевые) сигналы, то на его выходе сигнал изменяется с единичного на...

Номер патента: 1800589

Опубликовано: 07.03.1993

Автор: Скачко

МПК: H03K 3/00

Метки: входами, двумя, синхронизируемый, статический

...на втором входе Р-триггер 2 изменяет свое состояние на противоположное: на его выходе 0 устанавливается состояние, тождественное выходу 0 первого триггера 1, а состояние входов В и Я триггера 1 меняется местами,. так как логическое состояние коллекторов транзисторов 4, 5 инверсно входу усилителя мощности. Следующий импульс на первый вход переключает ВЯ-триггер 1 и создает условия для переключения Р-триггера 2 от заданного фронта импульса, поступающего на второй вход устройства, Состояния выхода 0 триггера 1 и выхода 0 триггера 2 снова сравниваются и будут таковыми до следующего импульса на первом входе, Оба триггера, таким образом формируют прямоугольные напряжения частоты, в два,; раза меньшей частоты импульсов, переключающих триггеры,...

Номер патента: 1800590

Опубликовано: 07.03.1993

Авторы: Бакалинский, Хлонь

МПК: H03K 3/033, H03K 3/284

Метки: одновибратор

...по напряжению и "0" соответственно. Диоды 11, 2 закрывлминусом к выводу 17 питания и входу зле- ются, а 10. 13 открываются. Потенциал вымента 7, В результате потенциал вывода 16 5 водч 1 б питания элемента 7 становитсяпитания элемента 7 (относительно общей равным Е, входа остается больше порогашины 28) равен нулю, входа и вывода 17 переключения Чв, а вывода 17 питания ипитания элемента 7 - минус Е, а напряже- выхода 21 - О.ние между выводами 16 и 17 питания - но- Когда напряжение на выходе цепи 3минальной величине питающего 10 уменьшается до величины Ч, . восприниманапряжения Е, емой элементом 7 как логический "0". на егоПо мере перезаряда конденсатора 6 по- выходе устанавливается логическая , Притенциал выводов 1 б (и выхода 21) и 17...

Номер патента: 1800591

Опубликовано: 07.03.1993

Авторы: Библиев, Федоров

МПК: H03K 3/64

Метки: генератор, импульсов, многофазный

...1.2(нулевому значению времени задержкимежду входным запускающим сигналом и40 выходным импульсом второго генератора1), на выходе второго детектора 3.2 нуляформируется сигнал, под действием которого происходит переключение второго мультиплексора 2,2, и на второй выходной шинеустройства и вход синхронизации третьегогенератора 1.3 поступает выходной сигнал свыхода первого мультиплексора 2,1,Все последующие от третьего до К-го 50 генераторы 1,3-1,К, мультиплексоры 2.32 К, детекторы З.З-З,К нуля работают, как и рассмотренные выше аналогичные блоки второго звена. Отличие заключается только в том, что выходной сигнал К-го мультиплексора 2,К поступает кроме К-го выхода устройства еще и на вход установки в ноль триггера 4, который...

Номер патента: 1800592

Опубликовано: 07.03.1993

Автор: Лозинский

МПК: H03K 3/64

Метки: генератор, импульсов, пачки

...задним фронтом импульс Овыхзапускает одновибратор 2, формируя на его 0-выходе сигнал 0. Положительный фронт сигнала 0 ь поступает на прямой динамический счетный вход О-триггера 4 в тот момент, когда импульс 01 уже завершился и на 0-выходе одновибратора 3 установился по. тенциал логической "1". Поэтому в указанный момент времени на 0-выходе О-триггера 4 устанавливается такой же высокий потенциал, В свою очередь, измененный уровень укаэанного потенциала приводит к изменению состояния двухканального аналогового ключа 5; нормально замкнутый канал размыкается, а нормально разомкнутый замыкается. 8 итоге потенциал прямого динамического входа одновиб ратора 1 приобретает через резистор 6нулевой потенциал (напряжение 0 э, фиг.2), а на...

Номер патента: 1800593

Опубликовано: 07.03.1993

Авторы: Демьянчук, Прокопив

МПК: H03K 3/64

Метки: генератор, импульсов, серии

...или равное длительности импульсов генератора 1 опорной частоты. Если стартовый сигнал поступил в момент времени 1 р, т,е, совпал с паузой между импульсами на прямом выходе генератора 1 опорной частоты, то на прямом выходе О-триггера 4 с защелкой фиксируется низкий уровень, при этом высоким уровнем с его инверсного выхода разрешается прохождение серии импульсов с прямого выхода генератора 1 опорной частоты через элементы И 5, ИЛИ 10 (Ою, фиг.2), при этом первый импульс этой серии формируется за время, меньшее или равное длительности паузы между импульсами генератора 1 опорной частоты,Первый импульс из серии, поступившей через элементы И 6, ИЛИ 11, поступает на вход триггера 2 и изменяет его состояние, при этом низкий уровень с выхода...

Номер патента: 1800594

Опубликовано: 07.03.1993

Авторы: Аверьянова, Скляр, Шитов

МПК: H03K 3/64

Метки: генератор, двухканальный, импульсов, программируемый

...Таким образом, после поступления запускающего импульса с седьмого выхода блока 18 управления нэ третьи входы второго 20 и третьего 21 триггеров на прямом выходе третьего триггера 21 подтверждается уровень логического "0", а на прямом выходе второго триггера 20 устанавливается единичный уровень - начинается формирование первой последовательности, который поступает нэ первый вход блока 18 управления и через первый вход первого элемента 2 ИЕ 32 формирует на первом выходе блока 18 управления сигнал низкого уровня, разре шающий работу первого мультиплексора 6.нэ управляющих входах которого установлены коды частоты тактирования первого импульса, Выбранная мультиплексором соответствующая частота поступает с его выхода на счетный вход первого...

Номер патента: 1800595

Опубликовано: 07.03.1993

Автор: Ходаков

МПК: H03K 3/84

Метки: генератор, задержанных, импульсов, многоканальный, серии

...счетчик каналов и дешифратор, о т л и ч а ю щи й с я тем, что, с целью упрощения устройства, выходы счетчика каналов соединены с 5 10 15 20 25 30 35 40 группой входов номера кода очередной задержки одноканального блока формирования программируемых импульсов, который содержит блок памяти кода задержки, счетчик адреса, счетчик числа, выход переноса которого соединен с входом анализатора переполнения, а информационные входы соединены с информационными входами оперативного запоминающего устройства и с первой группой входов блока сравнения, вторая группа входов которого соединена с выходами блока памяти кода задержки, выход генератора синхроимпульсов соединен со счетным входом первого триггера и первым входом элемента ИЛИ, второй...

Номер патента: 1800596

Опубликовано: 07.03.1993

Авторы: Дроздова, Козлов

МПК: H03K 3/84, H03K 3/86

Метки: генератор, импульсов

...элементами схемы следующая. Когда записан код в счетчик 1, на его объединенных 0-выходах присутствует "1", В момент появления "1" на прямом выходе триггера 5 счетчик 1 переводится в режим обратного счета. При этом его состояние уменьшается на единицу с приходом импульса генератора 4 опорной частоты до момента начала М-го периода, когда на выходах счетчика 1 появляется "0",Выходы ЭСЛ интегральных счетчиков можно объединять по схеме МОНТАЖНОЕ ИЛИ, что позволяет сэкономить один логический элемент ИЛИ и уменьшить задержку второй петли обратной связи, В прототипе, который построен на ТТЛ интегральном счетчике, объединение 0-выходов счетчика возможно только с помощью специального логического элемента ИЛИ, В момент обнуления О-выходов...

Номер патента: 1800597

Опубликовано: 07.03.1993

Автор: Борисов

МПК: G06F 7/58, H03K 3/84

Метки: генератор, импульсов, потока, случайного

...с вторыми входами блоков 4 сравнения;Блоки 2-5, 7, 8 выполнены так же, как и в прототипе, Элемент ИЛИ б является стандартным элементом импульсной техники.Работает генератор случайного потока импульсов следующим образом. При подаче импульса запуска в выходную цепь счетчика 7(средства на чертеже не показаны)датчики 2 вырабатывают случайные числа с равномерным распределением в фиксированном диапазоне, а генератор 8 ,перезапускается и вырабатывает экспонен. циально-нарастающее напряжение. При равенстве сигналов на входах блоков 4 сравнения на их выходах вырабатываются импульсы, которые преобразуются к требуемому виду формирователями 5. Поскольку сигналы на выходах датчиков 2 всех датчиков 1-11-и случайны, то моменты появления импульсов...

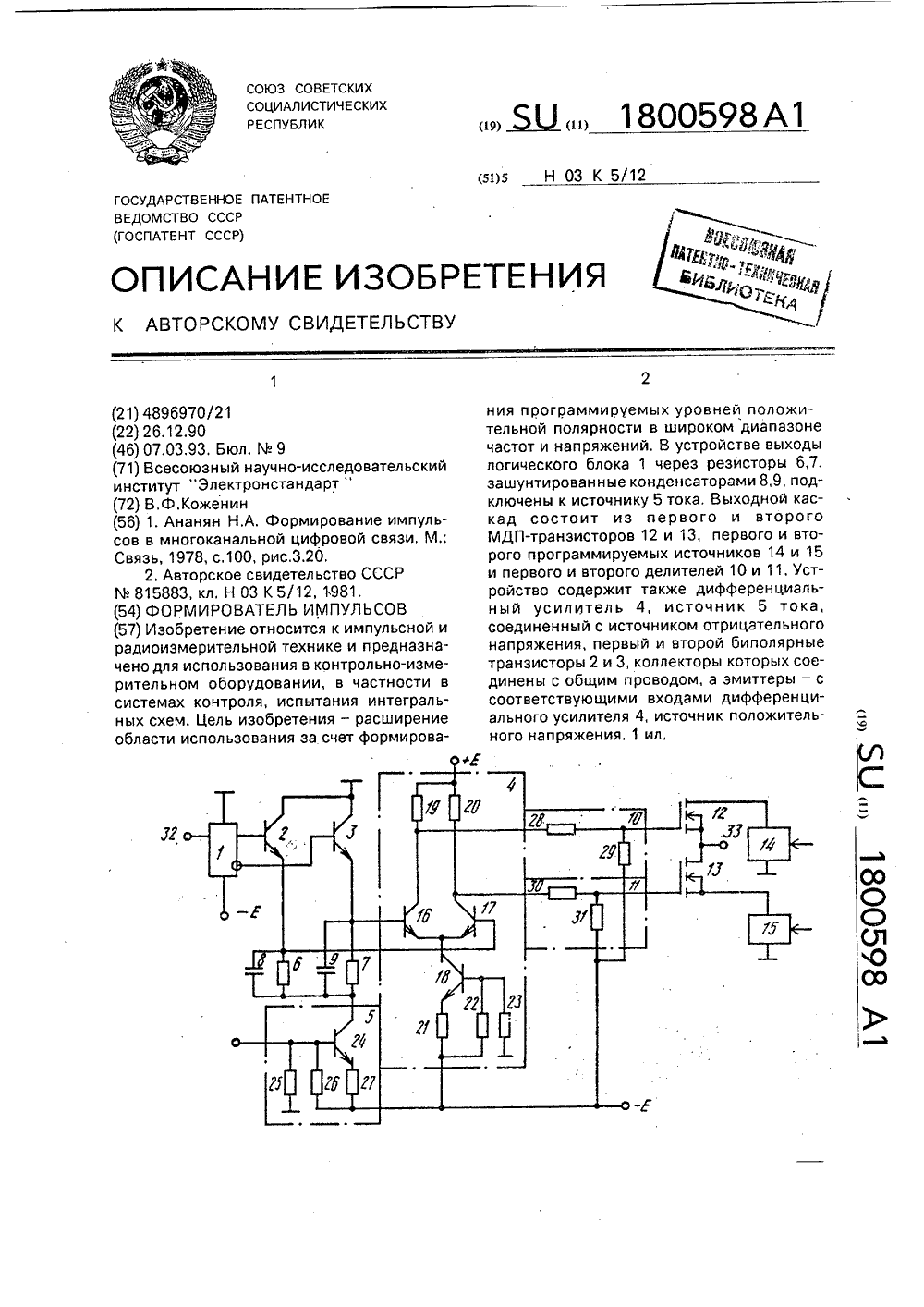

Номер патента: 1800598

Опубликовано: 07.03.1993

Автор: Кожекин

МПК: H03K 5/12

Метки: импульсов, формирователь

...работает следующим образом,С помощью программируемых источников 14,15 задается соответственно верхний и нижний уровень выходного напряжения, Для передачи этих уровней в нагрузку служат ключи на МДП-транзисторах 12,13, которые открываются противофаанымиимпульсами с выходов дифференциального усилителя 4. С целью улучшения формы формируемых на выходе сигналов, компенсации неидентичности транзисторовдифференциального усилителя 4 с помощью делителей 10,11 на затворах первого и второго МДП-транзисторов 12 и 13 задаются некоторые смещения (которые могут различаться по величине). Транзисторы 2 и логический блок 1 могут быть выполнены наоснове базового элемента серии К 500, в котором выходные сигналы противофазны(Справочник по...

Номер патента: 1800599

Опубликовано: 07.03.1993

Автор: Корчагин

МПК: H03K 5/153, H03L 7/00

Метки: импульсных, сигналов, формирования

...А с шины 12 (см,фиг.2), Сигнал Е синхронизируют сигналом А на триггерах 5,6 и элементе 13 задержки. При этом возможны два случая; первый - импульс Е поступает на "шину 11 в момент наличия на выходной шине 12 низкого уровня сигнала А (фиг.2 А), второй - в момент высокого уровня сигнала А (фиг,2 Б). В обоих случаях сигнал взводит триггер 5 и устанавливает сигнал Н в высокое состояние, и ближайший состояние, При этом сбрасывается триггер 5 и тем самым подготавливается для приема следующего импульса сигнала Е. Следующий низкий уровень сигнала А сбрасывает триггер 6 и устанавливает сигнал (3 в низкое состояние. Длительность импульса 0 приблизительно равйа длительности импульса сигнала А минус Тзад, В дальнейшем при анализе работы...

Номер патента: 1800600

Опубликовано: 07.03.1993

Автор: Турченков

МПК: H03K 5/135

Метки: синхронизации

...1 и 2, эмиттеры которых соединены с шиной 11, а коллекторы - с выходными шинами 12 и 13 и через резисторы 9 и 10 с базами транзисторов 3 и 4,Устройство синхронизации работает следующим образом,В отсутствии напряжений на.шинах 14 и 15 выходные напряжения 12 и 13 равны нулю вследствие закрытых состояний транзисторов 1 - 4. При наличии напряжения ОУ 1 на шине 14 происходит насыщение транзистора 3 током резистора 8.В течение времени от 11 до 12 на вхо и выходных шинах 11 и 12 формируетспульс, поскольку транзистор 1 насыщен током базы резистора 5. В момент времени 1 зприходит импульс на шину 11 и сформируетпередний фронт выходного импульсаОвых 12, Овых 1. Во время формирования выХОДНОГО ИМПУЛЬСа Овых 1 - В МОМЕНТ ВРЕМЕНИт 4...

Номер патента: 1800601

Опубликовано: 07.03.1993

Авторы: Капишников, Соловьев

МПК: H03K 5/153

Метки: задержки

...элемент И 27, через который импульсные последовательности с частотой 1 т и через первый элемент ИЛИ 22 поступают на вход генератора 5 тактовых импульсов, обеспечив жесткую его синхронизацию,С второго выхода генератора 5 тактовых импульсов начинают поступать импульсы через первый вход блока 6 управления на первые входы первого 23 и второго 24 счетчиков. Первый счетчик 23 открыт и начинает подсчитывать Й 1 импульсов для формирования параметра То, С приходом последнего из И 1 импульсов первый счетчик 23 переполняется и с его выхода запирается первый триггер 19, а через второй элемент ИЛИ 26 запускается второй триггер 25, с первого выхода которого подается сигнал обнуления на второй вход первого счетчика 23, а с второго выхода -...

Номер патента: 1800602

Опубликовано: 07.03.1993

Авторы: Безсалов, Даев, Фоменко

МПК: H03K 5/19

Метки: импульсов, последовательности, чередования

...представленная в виде циклически неповторяющейся последовательности импульсов, в которой возможен контроль временных интервалов между отдельными импульсными сигналами и нельзя выделить взаимосвязанные стартовые и стоповые сигналы; на фиг.4 - И ВДО, представлен ная в виде циклически повторяющейся последовательности импульсов, в которой возможен контроль временных интервалов между отдельными импульсными сигналами и нельзя выделить взаимосвязанные стартовые истоповые сигналы; на фиг.5 - ИВДО в виде последовательности импульсов, в которой можно выделить взаимосвязанные старто. вые и стоповые сигналы и возможен контрольвременных интервалов между этими сигна- : лами./Устройство для контроля последовательности чередования импульсов...

Номер патента: 1800603

Опубликовано: 07.03.1993

Автор: Демидов

МПК: H03D 13/00, H03K 5/19, H03K 5/26 ...

Метки: временных, интервалов

...действия входного импульса ключ 4 размыкается и конденсатор 1 заряжается через резистор 2 (0на фиг.2),Постоянная времени цепи из элементов1 и 2 выбрана так, чтобы за время Тмнапряжение на конденсаторе 1 достигалонапряжение срабатывания Ор триггера 5по установочному входу. Коэффициент деления делителя 7 выбран так, чтобы триггер6 срабатывания по установочному входу через время Тмзкс от начала импульса (здесьТабаке и Тмин - максимально и минимальнодопустимые значения контролируемоговременного интервала),5 10 15 20 25 30 35 40 45 50 55 Если длительность контролируемого импульса Т больше Тмакс, то в момент времени т 1 триггер 5 устанавливается в "0", а в момент с 2 триггер 6 устанавливается в "1". После окончания входного импульса на шине...

Номер патента: 1800604

Опубликовано: 07.03.1993

Авторы: Галицков, Стариков

МПК: H03K 7/08

Метки: модулятор, цифровой

...с шиной 45 знака.Двоично-шестиричный счетчик 35 фиг.3) содержит, например, двоичный счет.чк 53, элементы И 54 и 55, элементы И-НЕ 56 и 57. Первый, второй и третий разряды счетчика 53 являются соответственно первым, вторым и третьим выходами двоичношестиричного счетчика 35. Первый и третий разряды счетчика 53 соединены соответственно с первым и вторым входами элемента И 54, выход которого соединен с первым входом элемента И 55. Выход последнего соединен с первым входом элемента И-НЕ 56,выход которого соединенс первым входом элемента 57 И- Н Е, выход которого соединен с входом сброса счетчика 53. Второй вход элемента И 55 соединен с прямым выходом формирователя 32 импульсов. Второй вход элемента И - НЕ 56 соединен с инверсным выходом...

Номер патента: 1800605

Опубликовано: 07.03.1993

Автор: Скакун

МПК: H03K 17/00

Метки: коммутатор, матричный

...источников.Факт поступления запросов от источников отождествляется с появлением потенциалов единичного уровня на соответствующих запросных входах 12 устройства.Предположим также, что первое средство обслуживания находится в режиме обслуживания запроса (т.е. с ним коммутация уже установлена), а второе средство только что закончило обслуживание запроса и находится в режиме постановки запроса на обслуживание (т,е, в режиме установления коммутации) Допустим также, что на зап росныхх входах 12.3-12.4 устройства и рисутствуют потенциалы единичного уровня и содержимое регистров 20,1-20.4 блока 2.2 опроса равно соответственно числам 2,1,4,3,Так как второе средство закончило обслуживание запроса, то на ответном входе 11.2 устройства...

Номер патента: 1800606

Опубликовано: 07.03.1993

Авторы: Алексашкин, Гузь

МПК: H03K 17/00

Метки: адаптивный, коммутатор, многоканальный

...импульсов формирует последовательностьтактовых импульсовс периодом повторения Т. Сигналы тактовойчастоты через элемент И 26, на втором входекоторого высокий уровень напряжения, ипервый элемент ИЛИ 24 поступают на синхронизирующие входы О-триггеров 6 и распределитель 2 импульсов, представляющийсобой счетчик и выделяющий из последовательности входных импульсов каждый И-йимпульс, где М - число источников информации, Сигнал, появившийся на выходе распределителя 2 импульсов, поступает наинформационный вход О-триггера 6 первогоканала, на синхронизирующем входе которого в этот момент присутствует сигнал свыхода 8 таймера 3. О-триггер 6 первогоканала переключается и на его выходе устанавливается высокий уровень напряжения,который...

Номер патента: 1800607

Опубликовано: 07.03.1993

Автор: Чайка

МПК: H03K 17/08, H03K 17/60

Метки: ключ, мощный, транзисторный

...такое сочетание тока коллектора и напряжения на нем, которое не выходит из области безопасной работы, только теперь при закрытии коммутирующего транзистора 1. Ток, протекающий по цепи: диод 6 - конденсатор 5, во время закрытия коммутирующего транзистора 1 заряжает конденсатор 5. Уменьшение тока в коллекторной цепи коммутирующего транзистора 1 и последовательно включенной цепи коммутирующего транзистора 1 ипОследовательно включенной с ней индуктивности 2 приводит к возникновению на ее выводах ЭДС (е = - - - )с полярностью,бвключенной согласно с напряжением силовой цепи. Чтобы снизить перенапряжение в цепи эа счет возникшей ЭДС, необходимо снизить скорость изменения тока в индуктивности, т.е. искусственно увеличить постоянную времени...

Номер патента: 1800608

Опубликовано: 07.03.1993

Авторы: Балашов, Безсалов, Захожий

МПК: H03K 17/08

Метки: защитой, ключ, перегрузки, транзисторный

...цепи силового транзистора 1 повышается, при этом увеличивается эмиттерный ток силового транзистора 1 до величины, необходимой для включения оптрона 5.Подбором величины резистора 3 выбирается порог срабатывания оптрона 5. Включение оптрона 5 вызывает срабатывание блока 6 сигнализации, на входе которого формируется перепад напряжения с высокого уровня в низкий (отрицательный фронт). При поступлении отрицательного фронта через линию 12 задержки на базу силового транзистора 1 происходит закрывание силового транзистора 1 и выключение оптрона 5, при этом через резистор 4 на выходе блока 6 сигнализации устанавливается положительный уровень и через линию 12 задержки положительный потенциал поступает на базу силового транзистора 1, открывая...

Номер патента: 1800609

Опубликовано: 07.03.1993

Авторы: Гнучев, Довженко, Колосов, Лисицын, Погудин, Пузанов, Тараненко

МПК: H03K 17/28, H03K 5/13

Метки: времени, реле

.... секунд на всех трех входах первого логического элемента И 34, а следовательно, и на его выходе появляется сигнал логической "1", Указанный сигнал через четвертый диод 40 поступает на первый вход логического элемента И-НЕ 38, на второй вход которого логическая."1" была подана с выхода первого инвертора 36 при включении пускового контакта 5,На выходе элемента И-НЕ 38 появляется логический "0", который поступает на первый вход второго логического элемента И 35, изменяет его выходное состояние, за- . пирая тем самым второй усилительный 20 транзистор 2 и отключая его электромагнитное реле. В это же время на выходе второго ин вертора 37 появляется.логическая "1, которая включает электромагнитное реле первого усилительного транзистора 1,...

Номер патента: 1800610

Опубликовано: 07.03.1993

Авторы: Долинский, Мачинский, Сидорович, Черников

МПК: H03K 17/60

Метки: ключ, транзисторный

...поступающим от источника питания через резистор 14 на его вход. Открытый управляющий элемент 12 шунтирует база - эмиттерный переход транзистора 1. Когда на входе устройства появляется управляющий положительный 10 15 20 25 30 35 40 сигнал, то открывается транзистор 13, шунтируя тем самым вход управляющего элемента 12, последний закрывается, начинает заряжаться конденсатор 8 по цепи; управляющий вход устройства, резистор 7, базаэмиттерный переход транзистора 1, который в процессе заряда конденсатора 8 насыщается, В этом случае напряжения на базе транзистора 2 достаточно, чтобы открыть его до насыщения, При отсутствии короткого замыкания напряжение на коллекторе транзистора 2 становится максимальным, и его коллекторный ток...
