Михальниченко

Номер патента: 1805301

Опубликовано: 30.03.1993

Авторы: Кнаб, Колесницкий, Красиленко, Михальниченко

МПК: G01J 1/44

Метки: фотометр

...26, биспин-прибор 15 переходит в проводящее состояние, при этом потенциал омического контакта 26 уменьшается почти до нуля, т.е, на омическом контакте 26 биспин-прибора 15 сформируется импульс нулевого потенциала который соответствует импульсу высокого потенциала на выходе формирователя 18 импульсов, который (импульс) замыкает вход 22 коммутатора 16 с его выходом 23, ускоряя разряд конденсатора 19 и емкости биспин-прибора 15. Обратная связь, организованная формирователем 18 и коммутатором 16 позволяет укоротить задний фронт генерируемых импульсов. После разряда конденсатора 19 биспин-прибор возвращается в закрытое состояние, коммутатор 16 размыкается и описанный процесс повторяется, Частота импульсов 1 на выходе 3...

Номер патента: 1790027

Опубликовано: 23.01.1993

Авторы: Белан, Кнаб, Кожемяко, Красиленко, Михальниченко

МПК: H03H 7/30

Метки: задержки, линия, оптоэлектронная

...7, путем замыкания переключателя 8(подача нулевого потенциала навход 30 установки триггера в нулевое состояние), устанавливается в нулевое состояние, кроме того ЯЯ-триггера 1 блоков 9также устанавливаются в нулевое состояние,При подаче импульса положительнойполярности на вход 27 устройства, с помощью элементов 23 - 26 "исключающее ИЛИ", на выходе 22 формирователя 6 импульсов появляются пиковые импульсы (фиг, 3), соответственно, по переднему и заднему фронтам входного импульса, которые5 поступают на вход 21 первого единичногоблока 91 задержки.В момент поступления первого импульса на Я-вход ЯЯ-триггера 1 первого блока 91, ЯЯ-триггер 1 устаналивается в состояние 10 лог. "1", инвертирующейся инвертором 16 внулевой потенциал от шины питания...

Номер патента: 1767486

Опубликовано: 07.10.1992

Авторы: Докторович, Злобин, Михальниченко

МПК: G05F 1/569

Метки: постоянного, стабилизатор

...электроду конденсатора,Описываемое решение отличается от известных новым элементом и новыми взаимосвязями, Эти отличия являются новыми, т.к, они отсутствуют в прототипе. Таким образом, описываемое устройство соответствует критерию "новизна",Описываемое решение имеет общиепризнаки с аналогом и с прототипом. Однако введение в описываемое решение новогоэлемента и новых взаимосвязей, а такжеисключение тиристора, транзистора и трехрезисторов в его базовой и коллекторныхцепях придало ему новые свойства, которыепозволяют устранить все перечисленныевыше недостатки аналога и прототипа. Перечисленные новые свойства являются"сверхсуммарными".Особо надо отметить следующее сверхсуммарное свойство описываемого решения.В прототипе верхний предел...

Номер патента: 1758839

Опубликовано: 30.08.1992

Авторы: Исаев, Кнаб, Красиленко, Михальниченко, Степанов

МПК: H03K 3/281

Метки: генератор, импульсов

...величинами токасветодиода 14, емкости конденсатора 17 и сопротивлений резисторов 3 и 1 БИСПИН- фотоприемник 13 накапливает заряд критической величины и генерирут импульс, 20 длительность которого зависит от величинемкости конденсатора 17 и сопротивления резистора 3, а амплитуда (зависящая от величины напряжения питания и сопротивления резистора 1) превышает пороговое 25 напряжение инвертора 9. Втечение импульса фотоприемника 13 выходное напряжение инвертора 9 близко к нулю. Тем самым снимается напряжение питания со светодиодов 16 и 21 на время действия импульса для 30 обеспечения синхронизации процессов вгенераторе, Кроме того, прекращается протекание тока через светодиоды 14 и 23 врезультате опрокидывания триггера 25...

Номер патента: 1757125

Опубликовано: 23.08.1992

Авторы: Кнаб, Колесницкий, Красиленко, Михальниченко, Никишин

МПК: H04N 5/30

Метки: фотоприемное

...4 находится в это время внепроводящем (выключенном) состоянии.Такое состояние устройства сохраняется дотех пор, пока не произойдет смещение впрямом направлении диода 6 и р-и-перехода подножка - омический контакт БИСПИНприбора 4 в результате возрастаниянапряжения на конденсаторе в составе интегрирующего элемента 1 со сбросом,Включенный БИСПИН-прибор 4 шунтирует.опорный элемент в составе источника 5опорного напряжения и по этой причинепроисходит сброс интегрирующего элемента 1 со сбросом, т,е, начинается разряд конденсатора интегрирующего элемента 1 сосбросом. Такое состояние сохраняется дотех пор, пока иапряжение на койденсаторе,понижаясь, не станет ниже напряжения вы. ключения БИСПИН-прибора 4 (с учетом падения напряжения на...

Номер патента: 1746389

Опубликовано: 07.07.1992

Авторы: Белан, Кожемяко, Колесницкий, Красиленко, Михальниченко

МПК: G06E 3/00

Метки: изображений, матрицы, оптоэлектронный, сравнения, узел

...сравнения изображений А и В, после подаци изображения А, на второй оптивторой оптический вход 18 узла.Оптоэлектронный узел матрицы для сравнения изображения функционирует следующим образом,В начальный момент времени на шину 15 питания подается напряжение питания, На первый электрический вход 13 узла подается высокий положительньй потенциал, а на второй электрический вход 16- нулевой потенциал. На первый оптицеский вход 17 подается точка изображения А, которая представляется оптическим сигналом с интенсивностью света 1 д. От первого электрицеского вывода 13 через первый 1 и второй 2 фотодиоды протекает ток на вывод 12 подложки биспин-прибора б, величина которого соответствует величине интенсивности оптического сигнала на первом...

Номер патента: 1723663

Опубликовано: 30.03.1992

Авторы: Кнаб, Красиленко, Михальниченко, Никишин

МПК: G05B 1/01, H03K 5/24

Метки: двухпороговый, компаратор

...выходе 18 устройства сигнал логического "0"), так как БИСПИН-прибор 8 15 открыт. (включен), и на его выходе выделяется напряжение, достаточное для включения транзистора 6 (Оз+ 04 = Ооп 0 6 Вп + 1 - 0,8 В = 3 В), БИСПИН-прибор 7 в это время закрыт (выключен) и через его выводы про текают только токи утечки незначительнойвеличины. Такое состояние устройства сохраняется до тех пор, пока в результате повышения входного напряжения сохраняется цепь для протекания тока от 25 вывода подложки к выводу омического контакта БИСПИН-прибора 8 и ток в этой цепи достаточен для удержания во включенном состоянии БИСПИН-прибора 8 при имеющейся нагрузке (элементы 3, 4, 6 схемы), В 30 этот момент входное напряжение примерноравно 3,9 В (Овх = Ооп - 0,6 В и -...

Номер патента: 1698971

Опубликовано: 15.12.1991

Авторы: Богданов, Кнаб, Красиленко, Михальниченко

МПК: H03K 3/295, H03K 5/22

Метки: многофункциональный, таймер

...(0=1), транзисторный ключ 3 ткрывается и шунтирует конденсатор 9, Нэ Вход Р триггера 1 воздействует пстенциал, бл экий к нулю, так как БИСПИН-прибор находится в непроводящем сиксто нии. На конечной стадии переходного про; асса триггер 1 устанавливается в един" чОе,. стояние(0=0) и начинается здояд к нден .а- тора 9 током первого стабилиза. Грз т.":а, БИСПИН-прибор остается в непр.;вод .ем состоянии до момента, когда через ;од 8 (между выводами 38 и 37) начинает протекать ток. В этот момент в БИСПИН-приборе выполняются условия генерации и на входе К-триггера 1 (нагрузке БИСПИН-прибора) выделяется импульс, вызывающий включение транзистора 19 и устанс вку триггера 1 В нулевое состояние(0=1), ключ 3 Включается и быстро разряжает конденсатор...

Номер патента: 1677851

Опубликовано: 15.09.1991

Авторы: Кнаб, Кожемяко, Красиленко, Михальниченко, Рассохин

МПК: H03K 3/281

Метки: генератор, импульсов

...нагруэочном резисторе 10.1 от протекания тока заряда была меньше порогового напряжения первого инвертора 2. Через промежуток времени, определяемый величиной тока светодиода 7,1, параметрами времязадэющей ВС-цепи 11,1 и сопротивлением нагрузочного резистора 10,1, биспин фотоприемник 8.1 накапливает заряд критической величины и генерирует импульс, длительность которого зависит от параметров времязадающей ВС- цепи 11.1, а амплитуда (зависящая от величин напряжения питания и сопротивления нагруэочного резистора 10,1) превышает пороговое напряжение первого инвертора 2, В течение импульса фотоприемника 8.1 выходное напряжение первого инвертора 2 близко к нулю. Тем самым снимается напряжение питания со светодиода 7,2 на время действия импульса...

Номер патента: 1674363

Опубликовано: 30.08.1991

Авторы: Дубчак, Красиленко, Михальниченко

МПК: H03K 23/78

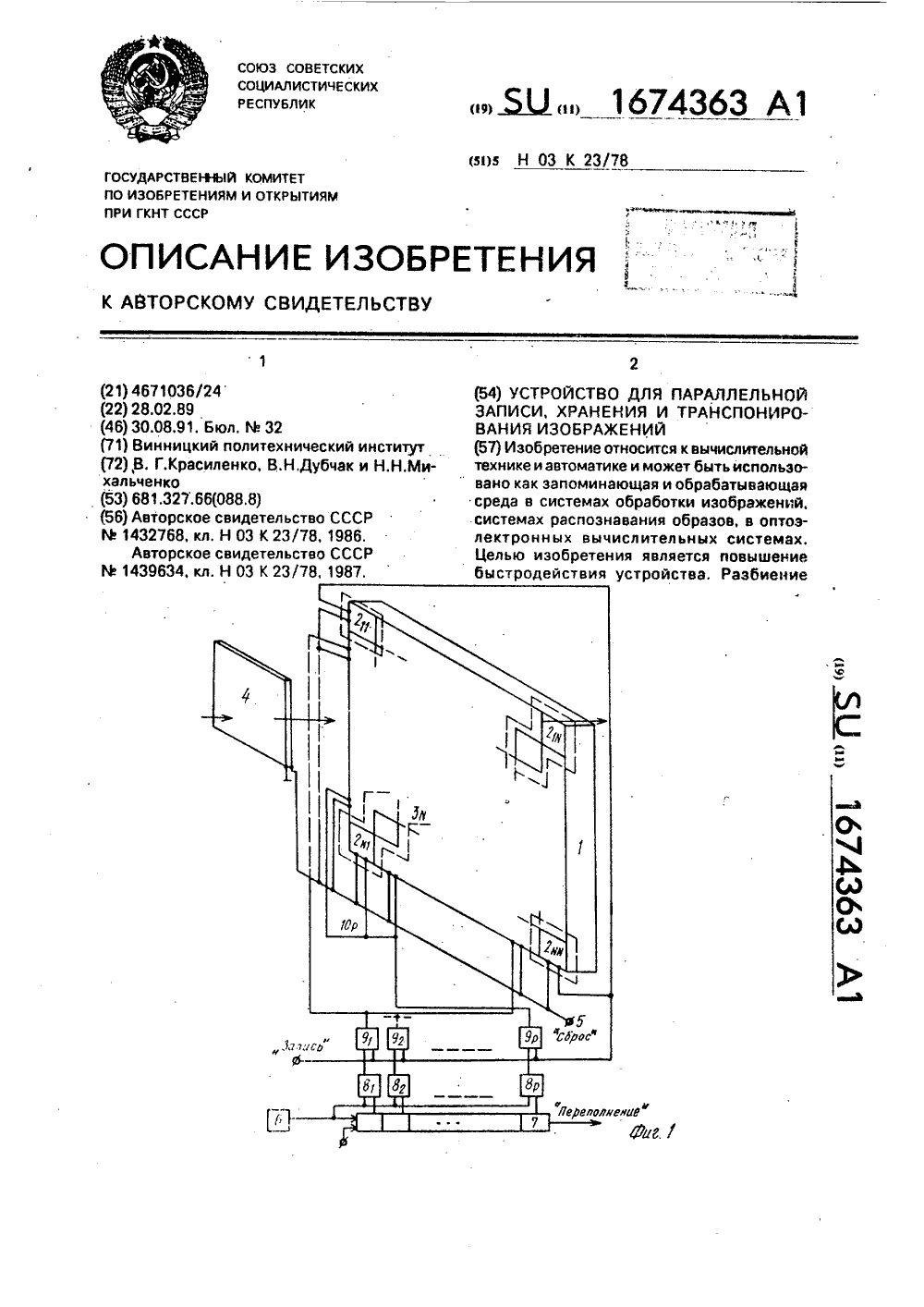

Метки: записи, изображений, параллельной, транспонирования, хранения

...При этом замыкаются прерыватели 151 всех совокупностей, освещенные входным изображением фототиристоры 11 (12).правой (левой) половины совокупности пе реводятся в проводящее состояние, светодиоды 13 (14) начинают излучать свет,подготавливая работу фототиристоров 12 (11) противоположных пар этих ячеек.После снятия сигнала запись прерыватели 15 ц размыкаются, а прерыватели 15 в 2 замыкаются, что приводит к перезаписи со 30 стояний левых (правых) пар ячеек правой(левой) половины в правые(левые) парыэтих же ячеек, При подаче первого сигнала с генератора б импульсов младший разряд счет 35 чика 7 импульсов устанавливается,в единичное состояние, все остальные разряды остаются в нулевом состоянии, Зто оэна 40 чает, что только совокупности...

Номер патента: 1665511

Опубликовано: 23.07.1991

Авторы: Кнаб, Кожемяко, Красиленко, Михальниченко

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...триггера 1,напряжение на конденсаторе 6 достигнетвеличины, при которой выполняются условия генерации биспин генератора (напряжение на выходе подложки превышает нанесколько Вольт напряжение на выводеомического контакта и ток подложки превышает определенную величину, достаточнуюдля возникновения процесса генерации вбиспин генераторе) последний генерируетимпульс положительной полярности, выделяющийся на резисторах 16 и 17, Транзистор 20 включается и устанавливает триггер1 в нулевое состояние (0=0). Транзистор 4открывается и быстро разряжает конденсатор 6, Генерация импульса биспин генератором прекращается (срывается),транзистор 20 выключается и устройство остается в таком состоянии до прихода следующего тактового импульса,Изменение сигнала...

Номер патента: 1653136

Опубликовано: 30.05.1991

Авторы: Кнаб, Кожемяко, Красиленко, Михальниченко

МПК: H03K 3/281

Метки: генератор, импульсов

...биспин-фотоприемника 1, при этом напряжение на входе порогового элемента 4 не превышает уровень "О", На выходе порогового элемента 4 также 45 присутствует уровен:ь "О" и через светодиод 2 протекает ток. Такое состояние сохраняется в течение всего вре мени паузы между импульсами. Б .конце паузы, длительность которой зависит от величины тока через светодиод 2 и от величины емкости времязадающей КС.-цепи 3, биспин-фотоприемник 1 ге- нерирует импульс, длительность которо:го определяется параметрами времяза дающей КС-цепи 3. При этом напряжение на входе и выходе порогового элемента 4 соответствует уровню "1", ток черезь светодиод 2 и его излучение прекращаются, что увеличивает длительность этого процесса и, следоватеЛьно, период формируемь 1...

Номер патента: 1653135

Опубликовано: 30.05.1991

Авторы: Кнаб, Красиленко, Михальниченко, Фролов

МПК: H03K 3/26

Метки: генератор, импульсов

...состояние, в результате чего ток через резисторы 2и 1 резко возрастет, вызывая включение транзистора 5 и шунтирование последним светодиода 9. Облучение фотоприемника 8 прекращается и последнийгенерирует импульс положительной полярности на выделяющихся резисторах2 и 1. В процессе генерации и импульса фотоприемником 8 происходит частичный разряд конденсатора 4 по цепи:вывод подложки фотоприемника 8 - вывод запирающего контакта фотоприемника 8 - резисторы 2 и 1 - общая шина 10. На коллекторе транзистора 5выделяется импульс отрицательной полярности амплитудой, примерно равнойнапряжению открытого светодиода 9,После окончания импульса, сгенерированного фотоприемником 8, последнийпереходит в непроводящее состояние,транзистор 5. выключается и...

Номер патента: 1653134

Опубликовано: 30.05.1991

Авторы: Кнаб, Красиленко, Михальниченко, Фролов

МПК: H03K 3/26

Метки: генератор, импульсов

...ток через светодиод7 не протекает, Фотоприемник 6 не облучается и находится в непроводящемСостоянии, поэтому транзистор 4 зак 1 ыт. При поступлении на шину 9 импульса начинается протекание токачерез светодиод 7 и облучение фотобриемника 6. Если длительность импульСа не, превышает длительность задерж,. ки .включения. (переключения) Фотопри емника 6, то он не переключается. Впротивном случае на резисторах 1 и 2нагрузки выделяется перепад (Фронт)50напряжения положительной полярности,транзистор 4 открывается и шунтируетсветодиод 7, облучение Фотоприемника6 прекращается, Несмотря на прекращение облучения Фотоприемник 6 продолжает находиться в проводящем состоянии еще некоторое время, определяемое свойствами его структуры. После окончания...

Номер патента: 1646000

Опубликовано: 30.04.1991

Авторы: Кнаб, Красиленко, Лищинская, Михальниченко, Фролов

МПК: G11C 19/00

Метки: оптоэлектронный, регистр, сдвига

...ячейке 8 й памяти по цепи: первыйбиспин-фотоприемник 12, первый светодиод 9 и индикационный светодиод11 протекает ток, под воздействиемкоторого появляется сигнал на оптическом выходе светодиода 11. Оптический сигнал от возбужденного первогосветодиода 9 облучает второй биспинфотоприемник 13 этой же ячейки 8 й ноэтого недостаточно для перевода второго биспин-фотоприемника 13 в состояние "1", поскольку действует сигнал на выходе 7В следующий момент времени с подачей световог у импульса на выход 6управляющий шины и при отсутствииего на выходе 7 включается второйбиспин-фотоприемник 13, а первыйбиспин-фотоприемник 12 выключается,причем второй биспнн-фотоприемник 13включается раньше, чем выключаетсяпервыйр поскольку время...

Номер патента: 1635252

Опубликовано: 15.03.1991

Авторы: Заболотная, Кнаб, Красиленко, Михальниченко, Шмеркин

МПК: G11C 11/42, H03K 3/42

Метки: бистабильная, оптоэлектронная, ячейка

...8-вход 8 бистабильной ячейки биспин-фотоприемник 2 переключается в состояние "1", так как мощность оптического сигнала, по ступающего с оптического 8-входа 8 устройства, подобрана таким образом, чтобы обеспечивать включение биспин-фотоприемника 2 путем протекания через него тока и формирова ние на его выходе высокого напряжения.Таким образом, на электрическом выходе 5 бистабильной ячейки устанавливается высокое напряжение "1", 25 приводящее в активное состояние светоизлучатель 3, оптические сигналы с выхода которого поступают на оптический вход биснин-фотоприемника 2 и на оптический выход 6 ячейки. 30 При этом длительность оптического сигнала, поступакщего на оптический 8-вход 8 бистабильиой ячейки, должна быть достаточной для того,...

Номер патента: 1594607

Опубликовано: 23.09.1990

Авторы: Красиленко, Михальниченко

МПК: G11C 19/30

Метки: оптоэлектронный, регистр, сдвигающий

...ОС Г 05 Р ячейки. 1, Гро 1;:спится при остут 1 еи т.СрЛд"НСС :ПТИЧ"КОТ 0 ИМПул Ьсс па БхедПроводимсс Гь по".оприемГИНЯ - . УБЕЛИ.".:,:атея, тлк тЕРЕЗ;51 1- - т:,рт Я Гс ти л Гткснмят ьнс -го -,-атЕис; -,; О ЕРЕлютЯЕ"ГСЯ Бпроводяпее сс. ГсяциеПямбда-диод 2Рр ЕКВЧ 1 РСя ", рс Б Од ПЕЕ СОСТОЯ НИЕца выходе 15, цягряя;ение становитсяГП 3 КИ;т ЦД К Ч; О СОСТ ЦЕ СТБ, ЕттОКОИЛ 1 ИЯ 01 1.СКОГО :сПУЛЬСЯ,Подля Б Гаро ",. Оп ти ч еского им;-,Л Я та БХД ;Е 3 ЕЯЕТ СОСТОия тчекиПУ .Т; Б с:ЧЕИ ., ЗсПИСЛа ЕД 11."Ф с р и у л л и 3 с б р ь т е .: .: :.ОП Т ОЭЛ ЕТ Р ЬН Ц ЬЙ СД БГ с. К й ;, Р Г:Т О по авт., св117905 с - - . и ю и и й с я тем, чт"ь е ц и 5 б ы с т 15 о,т; е и с ч Б : Япо соб ности р егис тр я,РЯДНУЮ ЯЧЕЙт ББЕДЕНдлод пер Бьй и вт ор ойГо...

Номер патента: 1367023

Опубликовано: 15.01.1988

Авторы: Кожемяко, Колесницкий, Красиленко, Кузьмин, Михальниченко

МПК: G06K 9/00

Метки: изображений, преобразований

...близко к уровню напряжениялогической единицы, то это означает,что под напряжением находится лишьтретье плечо В-триггера, состоящееиз фотоприемника 10 и светоизлучателя 13. Пусть в исходном состоянии втриггер записан нулевой логическийсигнал, т.е. светоизлучатель 13 неизлучает свет, а 11 и 12 не могутизлучать, так как с них снято напряжение,При появлении единичного оптического сигнала на Д-входе 6 сопротивление фотоприемника 8 становится малым (световым)и с появлением нулевого потенциала на входе 14 светоизлучатель 11 оказывается под напряженнем +Е ц, и начинает излучать свет,который, поступая на фотоприемник 8,фиксирует его возбужденное состояние, а поступая на фотоприемник 9, уменьшает его сопротивление. Нулевой сигнал на третьем...

Номер патента: 1325554

Опубликовано: 23.07.1987

Авторы: Горохов, Иванов, Кожемяко, Красиленко, Михальниченко

МПК: G09G 3/14

Метки: индикации, элемент

...возбуждение элемента индикации производится при протекании прямого тока через светодиоды 9 и 10 при подаче положительного потенциала на вход 14 управления записью.На входе 15 управления гашением в этот момент напряжение должно отсутствовать. В этом случае фототок фотодиода 1 резко возрастает, что приводит к открыванию транзистора 4, протеканию тока через светодиоды 11 и увеличению фототока фотодиода 3.Элементы 4, 3 и 11 образуют регенеративный оптрон, который остается во включенном состоянии (проводящем) и после снятия управляющих сигналов с входов 12 - 14. Гашение элемента индикации осушествляется при протекании прямого тока через светодиоды 9 и 10 и при подаче положительного потенциала на вход 15 управления гашением. На входе 14...

Номер патента: 1325444

Опубликовано: 23.07.1987

Авторы: Докторович, Иванов, Михальниченко

МПК: G05F 1/569

Метки: защитой, источник, комплексной, питания

...иего ток утечки не может вызвать открывание транзистора 32 и тиристора 17,Если входное напряжение источникапитания не превьппает заданное (расчетное) .значение, то динистор 29 находится в выключенном состоянии иего ток утечки не может вызвать 1 открывание транзистора 32 и тиристора 17,При отключениях источника питания от сети защита от пониженноговыходного напряжения не должна срабатывать. Это достигается выключением диодов 65 и 18, исключающихвозможность отпирания транзистора60 за счет накопленной энергии конденсатором 67 и фильтром 4 соответственно.Защита перехода эмиттер - базатранзистора 60 от обратных напряжений при отключениях источника питания осуществляется диодом 61 и резистором 62.При превьппении напряжениемфильтраб...

Номер патента: 1266001

Опубликовано: 23.10.1986

Авторы: Грабчак, Кармалита, Кожемяко, Красиленко, Михальниченко

МПК: H03K 23/78

Метки: кодом, либау-крейга, счетчик

...возбужденные 10.1- - 10.5 фототиристоры. При отсутствии света на выходе излучателя 12.5 света фототрацзистор 15 закрыт, излучатель 16 света излучает свет на оптический вход фототиристора 9.1, подготавливая его тем самым к возбуждению.С поступлением тактового импульса на вход ицвертора 5 открывается фототиристор 9.1, ца выходах излучателей 11.1 и 13.1 света появляется оптический сигнал (фиг.2), а излучатель 16 гасится. С появлением отрицательного полупериода тактового импульса открывается фототиристор 10.1., а закрывается фототиристор 9.1, излучатель 11.1 света прекращает излучение, а излучает свет излучатель 12.1 света. В это же время возбуждается излучатель 16 света, тем самым подготавливая фототиристор 3 к возбуждению. При...

Номер патента: 1265747

Опубликовано: 23.10.1986

Авторы: Докторович, Михальниченко

МПК: G05F 1/569

Метки: защитой, стабилизатор

...8 начинает дозаряжаться.Напряжение на нем возрастает до момента, когда происходит пробой динистора 7, в результате чего транзистор 12 открывается током разрядаконденсатора 8, вызывая закрываниетранзистора 3 и открывание транзистора 13 (раэблокировку аварийногоотключившегося стабилизатора илиавтоматический повторный запуск стабилизатора). Амплитуда пускового тока стабилизатора ограничивается то 20 ковой защитой на расчетном уровне,так как диод 4 обеспечивает возможность включения транзистора 3 током,протекающим через резистор 2 приувеличении падения напряжения надатчике 1 даже при открытом тран 1зисторе 12Последний открыт в течение времени, достаточного для установления номинального значениявыходного напряжения стабилизатора.30Далее...

Номер патента: 1200264

Опубликовано: 23.12.1985

Автор: Михальниченко

МПК: G05F 1/569

Метки: постоянного, стабилизатор

...19 и конденсатор 20. Ограничительный ре" зистор 21 и светодиод 22 образуют узел индикации срабатывания защиты. Резистор 23 и конденсатор 24 повышают помехоустойчивость узла защиты. Резистор 25 является нагрузкой стабилизатора.Диод 12 исключает обратное напряжение на переходе база - эмиттер транзистора при срабатывании защиты. Резистор 13 обеспечивает необходимый ре;ким работы транзистора 8 после срабатывания защиты. Диод 15 исключает донолнительную нагрузку узла 10 током узла индикации и подсветку светодиода при нормальной работе стабилизатора. Конденсатор 20 с резистором 18 (нижней частью) образует эле" мент задержки включения транэисто 00264 2ра 16 для исключения ложных срабатываний узла защиты при включенияхстабилизатора. Диод 19...

Номер патента: 1198489

Опубликовано: 15.12.1985

Автор: Михальниченко

МПК: G05F 1/569

Метки: защиты, стабилизатора

...устройства защиты изменяется, так как цепь положительной обратной связи между вьгкодом стаби -лиэатора и входом усилителя постоянного тока прерывается транзистором 12 узла задержки на время переходного процесса включения стабилизатора. При включении стабилизаторанапряжения на конденсаторе 17 и навыходном фильтре близки к нулю, нотранзистор 12 закрыт, так как напряжение на германиевом диоде 15меньше напряжения на кремниевом диоде 13, Закрывание транзистора 12на время переходного процесса включения стабилизатора приводит к тому,что в это время защита регулирующеготранзистора от перенапряжений отключается полностью, а защита от токовых перегрузок обеспечивает ограничение величины пускового тока стабилизатора на уровне,...

Номер патента: 1157536

Опубликовано: 23.05.1985

Автор: Михальниченко

МПК: G05F 1/569

Метки: защиты, постоянного, стабилизатора

...является исключение перегрузки базовой цепи тран"зистора узла задержки.На.чертеже представлена схемаустройства для защиты стабилизатора постоянного напряжения.Устройство содержит узел задерж"ки, состоящий из транзистора 1, конденсатора 2, резистора 3 и дополнительно введенных в него первого дио"да 4, второго диода 5 и резистора 6,а также защитный транзистор 7 с ограничивающим резистором 6, источникопорного напряжения на стабилитроне 920и резисторе 10, делитель напряженияобратной связи на резиеторах 11 и 12,измерительно-усилительный элементна транзисторе 13 и резисторе 14,регулирующий транзистор 15, резис" 25тор 16, являющийся датчиком токанагрузки,.отрицательный 17 и положительный 18 входные выводы, отрица"тельный,19 и положительный...

Номер патента: 1051522

Опубликовано: 30.10.1983

Авторы: Бесараба, Галицын, Коваль, Козырчук, Михальниченко

МПК: G05B 23/02, G05F 1/00

Метки: защиты, постоянного, регулятор, срабатывания, стабилизаторов

...блока Формирования результата, вторымвходом - к вйходам автоматическогоподключающего блока, третьим входом к четвертому выходу блокы Ввода команд, четвертыми входами ктретьим ныходам блока синхрониза"ции, пятым входом " к шестому выходу блока управления, первым и вторымвыходами соответственно к третьему 2 ОИ четвертому входам блока формирования результата, третьим выходом -к четвертому входу запоминающего узла и к первому входу блока синхронизации; четвертым выходом - к третьему входу блока индикации, блоксинхронизации подключен вторым итретьим входами соответственно к пятому и шестому выходам блока управления, первым выходом - к второмувходу согласующего блока, вторым выходом - к третьему входу канала дис,кретного регулирования через...

Номер патента: 731425

Опубликовано: 30.04.1980

Авторы: Исов, Козырчук, Михальниченко, Могилевер

МПК: G05F 1/00

Метки: испытаний, постоянного, регулятор, стабилизаторов

...в рс;кпмс генератора тока выходные сигал ы эле. сита 36 управления псреводят ограницитсли 29 п 30 в режим ограпичсия,результате чего напряжения на выходах граничтслей равны нулю. При работе ка,ала непрерывного регулирования в режи,е регулятора тока выходнье сигналы эле.ента 36 управления переводят ограни щ. ели 29 и 30 в режим усиления, В этом ежме в зсвслмост от Олярости выходного впряженля узла сравнения б всегда одп з ограичителсй работает г, ре:киме уснлся, а другой - в ресие огра.и с я. В:подь о.р;, . те. сй г. 30 .осдснпспы соответственно со входами 37 и 18 реп;а;оисго суммиру ощего усилителя .9 блока 9.Блок 9 состоит из решающего суммиуощего усилителя 39 с тремя входами и сточнса напряжения сдвига 40. Первый и второй входы...
