Кнаб
Фотометр
Номер патента: 1805301
Опубликовано: 30.03.1993
Авторы: Кнаб, Колесницкий, Красиленко, Михальниченко
МПК: G01J 1/44
Метки: фотометр
...26, биспин-прибор 15 переходит в проводящее состояние, при этом потенциал омического контакта 26 уменьшается почти до нуля, т.е, на омическом контакте 26 биспин-прибора 15 сформируется импульс нулевого потенциала который соответствует импульсу высокого потенциала на выходе формирователя 18 импульсов, который (импульс) замыкает вход 22 коммутатора 16 с его выходом 23, ускоряя разряд конденсатора 19 и емкости биспин-прибора 15. Обратная связь, организованная формирователем 18 и коммутатором 16 позволяет укоротить задний фронт генерируемых импульсов. После разряда конденсатора 19 биспин-прибор возвращается в закрытое состояние, коммутатор 16 размыкается и описанный процесс повторяется, Частота импульсов 1 на выходе 3...
Оптоэлектронная линия задержки
Номер патента: 1790027
Опубликовано: 23.01.1993
Авторы: Белан, Кнаб, Кожемяко, Красиленко, Михальниченко
МПК: H03H 7/30
Метки: задержки, линия, оптоэлектронная
...7, путем замыкания переключателя 8(подача нулевого потенциала навход 30 установки триггера в нулевое состояние), устанавливается в нулевое состояние, кроме того ЯЯ-триггера 1 блоков 9также устанавливаются в нулевое состояние,При подаче импульса положительнойполярности на вход 27 устройства, с помощью элементов 23 - 26 "исключающее ИЛИ", на выходе 22 формирователя 6 импульсов появляются пиковые импульсы (фиг, 3), соответственно, по переднему и заднему фронтам входного импульса, которые5 поступают на вход 21 первого единичногоблока 91 задержки.В момент поступления первого импульса на Я-вход ЯЯ-триггера 1 первого блока 91, ЯЯ-триггер 1 устаналивается в состояние 10 лог. "1", инвертирующейся инвертором 16 внулевой потенциал от шины питания...
Генератор импульсов
Номер патента: 1758839
Опубликовано: 30.08.1992
Авторы: Исаев, Кнаб, Красиленко, Михальниченко, Степанов
МПК: H03K 3/281
...величинами токасветодиода 14, емкости конденсатора 17 и сопротивлений резисторов 3 и 1 БИСПИН- фотоприемник 13 накапливает заряд критической величины и генерирут импульс, 20 длительность которого зависит от величинемкости конденсатора 17 и сопротивления резистора 3, а амплитуда (зависящая от величины напряжения питания и сопротивления резистора 1) превышает пороговое 25 напряжение инвертора 9. Втечение импульса фотоприемника 13 выходное напряжение инвертора 9 близко к нулю. Тем самым снимается напряжение питания со светодиодов 16 и 21 на время действия импульса для 30 обеспечения синхронизации процессов вгенераторе, Кроме того, прекращается протекание тока через светодиоды 14 и 23 врезультате опрокидывания триггера 25...
Фотоприемное устройство
Номер патента: 1757125
Опубликовано: 23.08.1992
Авторы: Кнаб, Колесницкий, Красиленко, Михальниченко, Никишин
МПК: H04N 5/30
Метки: фотоприемное
...4 находится в это время внепроводящем (выключенном) состоянии.Такое состояние устройства сохраняется дотех пор, пока не произойдет смещение впрямом направлении диода 6 и р-и-перехода подножка - омический контакт БИСПИНприбора 4 в результате возрастаниянапряжения на конденсаторе в составе интегрирующего элемента 1 со сбросом,Включенный БИСПИН-прибор 4 шунтирует.опорный элемент в составе источника 5опорного напряжения и по этой причинепроисходит сброс интегрирующего элемента 1 со сбросом, т,е, начинается разряд конденсатора интегрирующего элемента 1 сосбросом. Такое состояние сохраняется дотех пор, пока иапряжение на койденсаторе,понижаясь, не станет ниже напряжения вы. ключения БИСПИН-прибора 4 (с учетом падения напряжения на...
Двухпороговый компаратор
Номер патента: 1723663
Опубликовано: 30.03.1992
Авторы: Кнаб, Красиленко, Михальниченко, Никишин
Метки: двухпороговый, компаратор
...выходе 18 устройства сигнал логического "0"), так как БИСПИН-прибор 8 15 открыт. (включен), и на его выходе выделяется напряжение, достаточное для включения транзистора 6 (Оз+ 04 = Ооп 0 6 Вп + 1 - 0,8 В = 3 В), БИСПИН-прибор 7 в это время закрыт (выключен) и через его выводы про текают только токи утечки незначительнойвеличины. Такое состояние устройства сохраняется до тех пор, пока в результате повышения входного напряжения сохраняется цепь для протекания тока от 25 вывода подложки к выводу омического контакта БИСПИН-прибора 8 и ток в этой цепи достаточен для удержания во включенном состоянии БИСПИН-прибора 8 при имеющейся нагрузке (элементы 3, 4, 6 схемы), В 30 этот момент входное напряжение примерноравно 3,9 В (Овх = Ооп - 0,6 В и -...
Многофункциональный таймер
Номер патента: 1698971
Опубликовано: 15.12.1991
Авторы: Богданов, Кнаб, Красиленко, Михальниченко
МПК: H03K 3/295, H03K 5/22
Метки: многофункциональный, таймер
...(0=1), транзисторный ключ 3 ткрывается и шунтирует конденсатор 9, Нэ Вход Р триггера 1 воздействует пстенциал, бл экий к нулю, так как БИСПИН-прибор находится в непроводящем сиксто нии. На конечной стадии переходного про; асса триггер 1 устанавливается в един" чОе,. стояние(0=0) и начинается здояд к нден .а- тора 9 током первого стабилиза. Грз т.":а, БИСПИН-прибор остается в непр.;вод .ем состоянии до момента, когда через ;од 8 (между выводами 38 и 37) начинает протекать ток. В этот момент в БИСПИН-приборе выполняются условия генерации и на входе К-триггера 1 (нагрузке БИСПИН-прибора) выделяется импульс, вызывающий включение транзистора 19 и устанс вку триггера 1 В нулевое состояние(0=1), ключ 3 Включается и быстро разряжает конденсатор...
Сенсорная кнопка
Номер патента: 1677861
Опубликовано: 15.09.1991
Авторы: Идлис, Исаев, Кнаб, Степанов, Фролов
МПК: H03K 17/945
...первый вывод первого резистора соединен с базой бипонапр 3 СО ос ло едующим обр я оператора сендотельный БИС- ится в ждущем реэ первый резиА и биполярный закрытом состояГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(21) 4628511/21 (22) 30.12,88 (46) 15.09.91. Бюл (72) М.Ю.Исаев С,С.Степанов и В (53) 681,32(088,8) (56) Авторское св М 961146, кл, Н 0Журнал "Рад (54) СЕ НСОРНАЯ (57) Изобретение технике и может ройствах ввода Изобретение относится к импульсной технике и может быть использовано в устройствах ввода и вывода информации,Целью изобретения является повышение достоверности работы, достигаемое за счет повышения помехоустойчивости.На чертеже приведена электрическая функциональная схема...

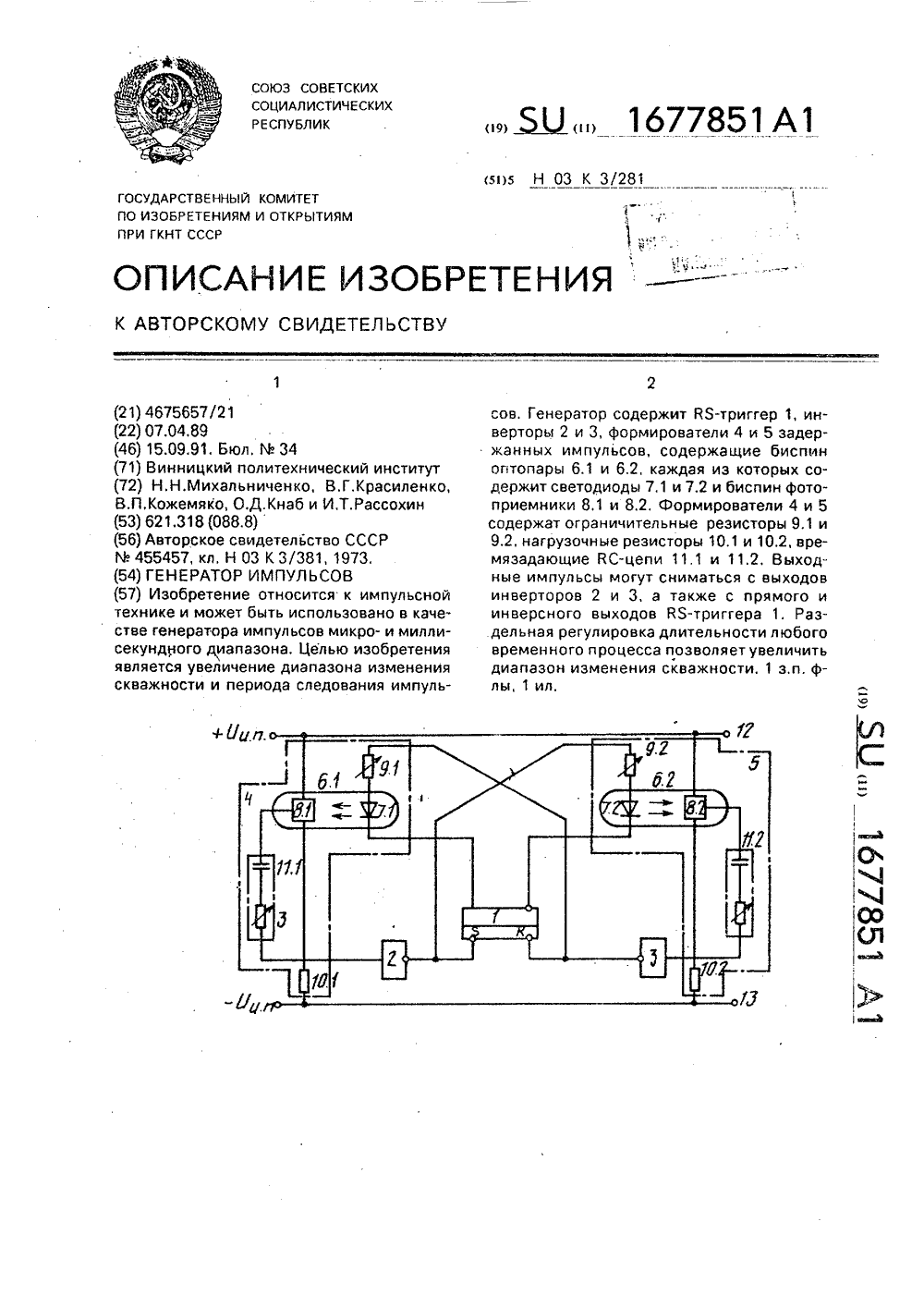

Генератор импульсов
Номер патента: 1677851
Опубликовано: 15.09.1991
Авторы: Кнаб, Кожемяко, Красиленко, Михальниченко, Рассохин
МПК: H03K 3/281
...нагруэочном резисторе 10.1 от протекания тока заряда была меньше порогового напряжения первого инвертора 2. Через промежуток времени, определяемый величиной тока светодиода 7,1, параметрами времязадэющей ВС-цепи 11,1 и сопротивлением нагрузочного резистора 10,1, биспин фотоприемник 8.1 накапливает заряд критической величины и генерирует импульс, длительность которого зависит от параметров времязадающей ВС- цепи 11.1, а амплитуда (зависящая от величин напряжения питания и сопротивления нагруэочного резистора 10,1) превышает пороговое напряжение первого инвертора 2, В течение импульса фотоприемника 8.1 выходное напряжение первого инвертора 2 близко к нулю. Тем самым снимается напряжение питания со светодиода 7,2 на время действия импульса...
Устройство для логической обработки изображений
Номер патента: 1668984
Опубликовано: 07.08.1991
Авторы: Дубчак, Исаев, Кнаб, Кожемяко, Красиленко
МПК: G06K 9/00
Метки: изображений, логической
...Устройство работает следующим образом.Для формирования логической функции1 (А 1Ап) следует сформировать 2" термов иэображений, каждый из которых состоит 15 иэ произведения комбинации прямых Апили инверсных А изображений, Сущностью работы данного устройства является то, что формируется (и+1) руппа термов, неразличимых между собой, Это формиро вание производится по правилу: в первойгруппе только прямые изображения; здесь первая группа состоит из одного терма, во второй группе одно инверсное и (и - 1) прямых иэображений. Таких термов будет п 25 штук. В третьей группе формируются 2 инверсных и (и - 2) прямых изображения и т.п.В общем же а-я группа содержит Сптермов, а групп таких будет (и+1), т,е. в=1 - (и+1).Тогда каждая логическая...
Широтно-импульсный модулятор
Номер патента: 1665511
Опубликовано: 23.07.1991
Авторы: Кнаб, Кожемяко, Красиленко, Михальниченко
МПК: H03K 7/08
Метки: модулятор, широтно-импульсный
...триггера 1,напряжение на конденсаторе 6 достигнетвеличины, при которой выполняются условия генерации биспин генератора (напряжение на выходе подложки превышает нанесколько Вольт напряжение на выводеомического контакта и ток подложки превышает определенную величину, достаточнуюдля возникновения процесса генерации вбиспин генераторе) последний генерируетимпульс положительной полярности, выделяющийся на резисторах 16 и 17, Транзистор 20 включается и устанавливает триггер1 в нулевое состояние (0=0). Транзистор 4открывается и быстро разряжает конденсатор 6, Генерация импульса биспин генератором прекращается (срывается),транзистор 20 выключается и устройство остается в таком состоянии до прихода следующего тактового импульса,Изменение сигнала...
Фотометр
Номер патента: 1661586
Опубликовано: 07.07.1991
Авторы: Богданов, Кнаб, Колесницкий, Красиленко
МПК: G01J 1/44
Метки: фотометр
...и подложка 14биспин-фотоприемника 1 оказывается соединенной с общей шиной 17, вследствиечего на запирающем контакте 18 биспинфотоприемнике 1 появляется низкий потенциал, который приводит к раэмыканиюкоммутатора 2. Через время, определяемоеосвещенностью биспин-фотоприемника 1,,генерируется следующий импульс и про,цесс повторяется, Обратная связь на коммутаторе 2 позволяет укоротить импульсыбиспин-фотоприемника 1 и значительнорасширить область его чувствительности всторону больших освещенностей и незначительно расширить в сторону меньших освещенностей. Динамический диапазон привведении обратной связи увеличивается неменее чем в 10 раэ.Поскольку зависимость частоты 1 отэнергии М/ излучений, падающего на биспин-фотоприемник, близка к...
Генератор импульсов
Номер патента: 1653136
Опубликовано: 30.05.1991
Авторы: Кнаб, Кожемяко, Красиленко, Михальниченко
МПК: H03K 3/281
...биспин-фотоприемника 1, при этом напряжение на входе порогового элемента 4 не превышает уровень "О", На выходе порогового элемента 4 также 45 присутствует уровен:ь "О" и через светодиод 2 протекает ток. Такое состояние сохраняется в течение всего вре мени паузы между импульсами. Б .конце паузы, длительность которой зависит от величины тока через светодиод 2 и от величины емкости времязадающей КС.-цепи 3, биспин-фотоприемник 1 ге- нерирует импульс, длительность которо:го определяется параметрами времяза дающей КС-цепи 3. При этом напряжение на входе и выходе порогового элемента 4 соответствует уровню "1", ток черезь светодиод 2 и его излучение прекращаются, что увеличивает длительность этого процесса и, следоватеЛьно, период формируемь 1...

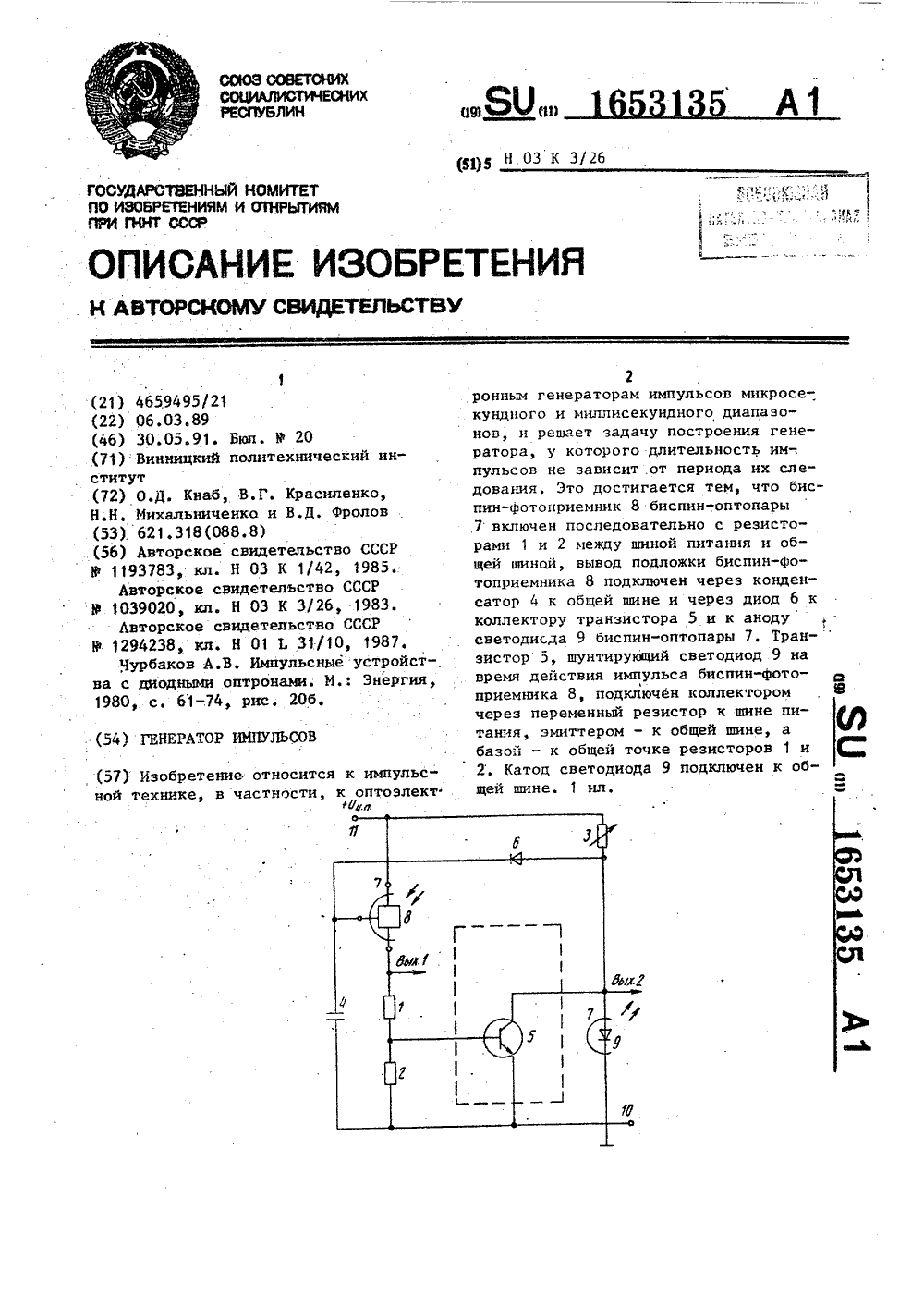

Генератор импульсов
Номер патента: 1653135
Опубликовано: 30.05.1991
Авторы: Кнаб, Красиленко, Михальниченко, Фролов
МПК: H03K 3/26
...состояние, в результате чего ток через резисторы 2и 1 резко возрастет, вызывая включение транзистора 5 и шунтирование последним светодиода 9. Облучение фотоприемника 8 прекращается и последнийгенерирует импульс положительной полярности на выделяющихся резисторах2 и 1. В процессе генерации и импульса фотоприемником 8 происходит частичный разряд конденсатора 4 по цепи:вывод подложки фотоприемника 8 - вывод запирающего контакта фотоприемника 8 - резисторы 2 и 1 - общая шина 10. На коллекторе транзистора 5выделяется импульс отрицательной полярности амплитудой, примерно равнойнапряжению открытого светодиода 9,После окончания импульса, сгенерированного фотоприемником 8, последнийпереходит в непроводящее состояние,транзистор 5. выключается и...
Генератор импульсов
Номер патента: 1653134
Опубликовано: 30.05.1991
Авторы: Кнаб, Красиленко, Михальниченко, Фролов
МПК: H03K 3/26
...ток через светодиод7 не протекает, Фотоприемник 6 не облучается и находится в непроводящемСостоянии, поэтому транзистор 4 зак 1 ыт. При поступлении на шину 9 импульса начинается протекание токачерез светодиод 7 и облучение фотобриемника 6. Если длительность импульСа не, превышает длительность задерж,. ки .включения. (переключения) Фотопри емника 6, то он не переключается. Впротивном случае на резисторах 1 и 2нагрузки выделяется перепад (Фронт)50напряжения положительной полярности,транзистор 4 открывается и шунтируетсветодиод 7, облучение Фотоприемника6 прекращается, Несмотря на прекращение облучения Фотоприемник 6 продолжает находиться в проводящем состоянии еще некоторое время, определяемое свойствами его структуры. После окончания...
Оптоэлектронный регистр сдвига
Номер патента: 1646000
Опубликовано: 30.04.1991
Авторы: Кнаб, Красиленко, Лищинская, Михальниченко, Фролов
МПК: G11C 19/00
Метки: оптоэлектронный, регистр, сдвига
...ячейке 8 й памяти по цепи: первыйбиспин-фотоприемник 12, первый светодиод 9 и индикационный светодиод11 протекает ток, под воздействиемкоторого появляется сигнал на оптическом выходе светодиода 11. Оптический сигнал от возбужденного первогосветодиода 9 облучает второй биспинфотоприемник 13 этой же ячейки 8 й ноэтого недостаточно для перевода второго биспин-фотоприемника 13 в состояние "1", поскольку действует сигнал на выходе 7В следующий момент времени с подачей световог у импульса на выход 6управляющий шины и при отсутствииего на выходе 7 включается второйбиспин-фотоприемник 13, а первыйбиспин-фотоприемник 12 выключается,причем второй биспнн-фотоприемник 13включается раньше, чем выключаетсяпервыйр поскольку время...
Оптоэлектронная бистабильная ячейка
Номер патента: 1635252
Опубликовано: 15.03.1991
Авторы: Заболотная, Кнаб, Красиленко, Михальниченко, Шмеркин
МПК: G11C 11/42, H03K 3/42
Метки: бистабильная, оптоэлектронная, ячейка
...8-вход 8 бистабильной ячейки биспин-фотоприемник 2 переключается в состояние "1", так как мощность оптического сигнала, по ступающего с оптического 8-входа 8 устройства, подобрана таким образом, чтобы обеспечивать включение биспин-фотоприемника 2 путем протекания через него тока и формирова ние на его выходе высокого напряжения.Таким образом, на электрическом выходе 5 бистабильной ячейки устанавливается высокое напряжение "1", 25 приводящее в активное состояние светоизлучатель 3, оптические сигналы с выхода которого поступают на оптический вход биснин-фотоприемника 2 и на оптический выход 6 ячейки. 30 При этом длительность оптического сигнала, поступакщего на оптический 8-вход 8 бистабильиой ячейки, должна быть достаточной для того,...
Полупроводниковый источник светового излучения
Номер патента: 410718
Опубликовано: 05.01.1977
Авторы: Алферов, Андреев, Кнаб, Магаляс, Смирнов, Фролов, Шмеркин
МПК: H05B 33/12
Метки: излучения, источник, полупроводниковый, светового
...(пиния 1), остальные эпектроны под действием электрического попяразогреваются и переводятся в соседнийпрямой минимум зоны проводимости, из которого вероятность их изпучатепьной рекомбинации высока, Таким, образом, в описанной системе допжно наблюдаться достаПредп нный источник свето ак и чения работает как в непрерывн Известны источники с ненные на основе с ных прямозонных п иапов, например С работают только пр е 100 а) и в имлу бопьших перегрево, в которых ри К Ф О распроводимости ор), при этом ними меньшедном зоны топком ва(53) УДК 535,376;621дена схема энергетичесго полупроводника. Еспупроводникпомещен еское поле, то под дейнем, возникает лавина чиной возникновения410718 Составитель Т, КорниловаТехред О. Луговая Корректор...
