H03K — Импульсная техника

Номер патента: 1742980

Опубликовано: 23.06.1992

Авторы: Гильдингерш, Коняхин, Семин

МПК: H03K 4/08

Метки: генератор, пилообразного

...времени тг, предшествующий моменту времени тз, на управляющую шину 9 был бы подан синхросигнал, в соответствии с которым напряжением между выводами источника сме 5 10 15 20 25 30 35 40 45 50 55 щения 7 изменяется от нулевого до некоторого положительного уровня Чоп.Синхросигнал должен сохраняться до некоторого момента времени т 4, следующего за моментом времени тз,На время действия синхросигнала на инвертирующем входе компаратора 3 будет присутствовать положительное напряжение Чоп источника смещения (фиг.2 г), поэтому переключение компаратора произойдет не в момент сз, когда напряжение на его неинвертирующем входе достигает нуля, а позднее - в момент времени т 4 окончания действия синхросигнала, по его заднему фронту, когда напряжение...

Номер патента: 1742981

Опубликовано: 23.06.1992

Автор: Горяйнов

МПК: H03K 5/01

Метки: импульсов, формирователь

...Т = Опит)т(1)где Опит - напряжение источника 10 питания;30 1 - длительность управляющих импульсов;Т - период управляющих импульсов;у - коэффициент заполнения, относительная длительность управляющих. им 35 пульсов,Напряжение 015 положительной фазына выходной обмотку 15 формируется наинтервале времени (1 - у), т,е. когда открыттранзистор 2. В это время обмотка 12 через40 открытый транзистор 2 подключается к конденсатору 9 и напряжение на ней равнонапряжению Оз. Соответственно в обмотке15 индуцируется напряжение 015, амплитуда которого равна45 + ф/15015 =09 =09 Ктр, (2)юцггде а 15 - число витков обмотки 15;а 1 г - число витков обмотки 12.С учетом формулы 1015 = Опит.УКтр, (3)Таким образом, амплитуда положитель+ной фазы выходного...

Номер патента: 1742982

Опубликовано: 23.06.1992

Авторы: Корсаков, Кушнир

МПК: H03K 5/153

Метки: максимального, многоканальный, различитель, сигнала

...роговый эле 5 опорного ы 6.16.М и ил.Номинал резистора 3 выбирают таким, чтобы напряжение на открытом диоде 2.12,М было больше порогового напряжения Опор срабатывания пороговых элементов 1.11.М, т,е. из условияОмин макс. 1(Омин макс)ЯОпор где Омин макс - минимальное из сравниваемых напряжений, которое должно реагировать устройство;1(О) - вольтамперная характеристика каждого диода 2.12.М.На второй вход дополнительного порогового элемента 3 подается опорное напряжение Ооп от источника опорного напряжения 5. Уровень напряжения Ооп выбирают из условияОоп 3 Ою где и, - дисперсия входного шума.В этом случае вероятность срабатывания пороговых элементов 1.11.М при отсутствии сигнала пренебрежимо мала. Когда напряжение на первом входе...

Номер патента: 1742983

Опубликовано: 23.06.1992

Авторы: Скрябин, Смирнов

МПК: H03K 5/153

Метки: задержки, импульсов, управляемой

...4 поддерживает режим записи числа К = 8 в счетчик 6 по второму входу предустановки. В счетчик 7 при этом записывается код числа Кг = К = 8.На шине 11 в отсутствие входного импульса действует уровень "0", а на инверсном выходе триггера 2 - уровень "1".На шину 10 устройства в первом режиме работы подается уровень "0". Верхняя половина элемента И - ИЛИ-НЕ 5 в этом случае постоянно находится в закрытом состоянии,В момент времени Т 2(см. фиг,2) на шине 11 устройства появляется передний фронт входного импульса, По заднему фронту импульса опорной частоты Роп в момент времени тз триггер 2 переключается в единичное состояние. За счет отрицательного перепада сигнала с инверсного выхода триггера 2 триггер 1 также переключается в единичное...

Номер патента: 1742984

Опубликовано: 23.06.1992

Авторы: Баркин, Дойников

МПК: H03K 5/159

Метки: задержки, радиоимпульсов, сверхвысокой, частоте

...с малой скважностью.На фиг,1 представлена схема предлагаемого устройства; на фиг.2 - временные диаграммы сигналов, поясняющие работупредлагаемого устройства,Устройство для задержки радиоимпульсов на сверхвысокой частоте содержит усилитель сверхвысокой частоты 1, высокочастотную линию задержки 2, первый и второй ответвители 3, 4, сверхвысоко- частотный диодный ключ 5, управляемую низкочастотную линию задержки 6, детектор 7, разветвитель 8, видеоусилитель 9, циркулятор 10, регулируемый короткозамкнутый отрезок линии передачи 11. При этом вход устройства через разветвитель 8 и первый ответвитель 3 соединен с входом высокочастотной линии задержки 2 и с выходом усилителя СВЧ 1, а положительная обратная связь усилителя СВЧ 1...

Номер патента: 1742985

Опубликовано: 23.06.1992

Автор: Осипович

МПК: H03K 9/02

Метки: амплитудный, аналого-цифровой, детектор

...числа импульсов, поступающих с выхода генератора 5. По заднему фронту входного импульса аналоговый компаратор 4 возвращается в исход1742985 35 50 Составительдактор Т.Шагова Техред М.Моргентал Корректор М.Максимишинец аказ 2294 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарин ное положение, счетчик 7 прекращает подсчет импульсов, число которых, выраженное в цифровом двоичном коде, делится пополам путем сдвига на один разряд влево с помощью регистра 8 сдвига и запоминается 5 в регистре 8 до прихода и окончания действия следующего входного импульса. Затем через время, определяемое...

Номер патента: 1742986

Опубликовано: 23.06.1992

Автор: Прохоров

МПК: H03K 17/60

Метки: ключ, транзисторный, управляемый

...между отрицательной клеммой второго источника питания и общей средней точкой, введены дополнительно транзистор и два резистора, при этом коллектор транзистора соединен с входом многокаскадного усилителя тока, эмиттер с отрицательной клеммой второго источника питания, база с одним выводом одного дополнительного резистора, второй вывод которого соединен с входом узла управления и активного запирания силового транзистора, второй дополнительный резистор включен параллельно база - эмиттерному переходу дополнительного транзистора.На фиг.2 показана схема управляемоготранзисторного ключа.Управляемый транзисторный ключ содержит силовой транзистор 1, опорный диод 2, первый резистор 3 смещения рабочей точки опорного диода, второй резистор 4,...

Номер патента: 1742987

Опубликовано: 23.06.1992

Авторы: Коняхин, Семенов, Цишевский

МПК: H03K 17/60

Метки: ключ, транзисторный

...ключа, ЗОВход схемы управлен,я 10 является входом 35 40 45 50 55 5 10 15 20 25 Транзисторный ключ содержит первый транзистор 1, первый силовой электрод которого подключен к первой выходной шине 2, второй его силовой электрод соединен с первым силовым электродом второго транзистора 3, второй силовой электрод которого подключен к второй выходной шине 4, Управляющий электрод первого транзистора 1 соединен с анодом первого диода 5 и первым выводом первого резистора 6, второй вывод которого и катод первого диода 5 соединены с первым выводом ограничительного элемента (ОЭ) 7 и первым выводом второго резистора 8. Второй вывод второго резистора 8 соединен с первой клеммой 9 источника питания. Схема управления (СУ) 10 вторым транзистором 3...

Номер патента: 1742988

Опубликовано: 23.06.1992

Авторы: Возный, Марченко

МПК: H03K 17/60

Метки: ключ, магнитно-транзисторный

...соответствующим выбором соотношения витков первой и третьей обмоток, Уменьшение тока эмиттера способствует расширению области безопасной работы ключа и повышению его надежности. При этом автоматически увеличивается рассасывающий ток через коллекторный переход, что способствует ускорению процесса рассасывания и повышению быстродействия ключа.Второй случай И/в = Яб. Это означает, что на этапе ц - сз, к = а, а з = О, Последнее условие соответствует границе режима эмиттерной коммутации и в общем случае может быть выражено в виде э 0При эмиттерной коммутации область максимальных режимов расширяется, а возможность возникновения вторичного пробоя исключается, Это позволяет еще больше расширить область применения и надежность таких...

Номер патента: 1742989

Опубликовано: 23.06.1992

Авторы: Степанов, Терехов

МПК: H03K 17/945

Метки: емкостный, сенсорный

...(Й 1 ЯИ) и сенсорных площадок 7 (Я 1.;.ЯК).Резистивный элемент 4 может быть выполнен в виде фиксированных резисторов или в виде сплошной резистивной полосы, на которой располагаются сенсорные площадки для удобства касания или без таковых.Устройство работаетследующим образом.При отсутствии касания операционный усилитель 1 работает как повторитель напряжения с коэффициентом усиления, равном единице, поэтому на его выходе присутствует тот же сигнал, что и на его неинвертирующем входе. При касании какой-либо сенсорной площадки 7 соответст1742989 Составитель Е,БреславецСтенина Техред М.Моргентал КоРРектоР М.Кучерява едакто аказ 2294 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035,...

Номер патента: 1742990

Опубликовано: 23.06.1992

Авторы: Афиногенов, Голубев

МПК: H03K 19/086

Метки: логический, элемент

...пять транзисторов 1 - 5, резистор 6, два источника 7, 8, две шины опорного напряжения 9, 10, два входа 11, 12 и выход 13. Эмиттеры первого и второго транзисторов 1, 2 подключены к первому источнику тока 7. Коллектор первого транзистора 1 соединен с эмиттерами третьего и четвертого транзисторов 3, 4. База первого транзистора 1 соединена с эмиттером пятого транзистора 5 и вторым источником тока 8. База второго транзистора 2 соединена с первой шиной опорного напряжения 9, База четвертого транзистора 4 подключена к второй шине опорного напряжения 10. База пятого транзистора 5 соединена с первым входом 11. База третьего транзистора 3 соединена с вторым входом 12. Первый вывод резистора 6 подключен к выходу 13. Коллектор пятого...

Номер патента: 1742991

Опубликовано: 23.06.1992

Авторы: Афиногенов, Голубев

МПК: H03K 19/086

Метки: логический, элемент

...15, эмиттеры первого и второго транзисторов 1, 2 подключены к первому источнику тока 9, коллектор первого транзистора 1 соединен с эмиттерами третьего 3 и четверто 10. го 4 транзисторов, база первоготранзистора 1 соединена с эмиттером пятого транзистора 5 и вторым источником тока 10, база второго транзистора 2 - с первой шиной опорного напряжения 11, базы чет 15 20 25 30 35 40 45 50 55 вертого и шестого транзисторов 4, 6 подкл ючены к второй шине опорного напряжения 12, база пятого транзистора 5 соединена с первым входом 13, базы третьего и седьмого транзисторов 3, 7 соединены с вторым входом 14, первый вывод резистора 8 подключен к коллектору шестого бтранзистора и выходу 15, коллектор пятого транзистора 5 подключен к коллектору...

Номер патента: 1742992

Опубликовано: 23.06.1992

Авторы: Афиногенов, Голубев

МПК: H03K 19/086

Метки: логический, элемент

...Р(Х 1,Х 2,Хз) = Х 1 Х 2 + Х 2 Хз, содержит пять транзисторов 1 - 5, резистор 6, два источника.тока 7, 8, две,шины опорного. напряжения 9, 10, два входа 11, 12 и выход 13, эмиттеры первого и второго транзисторов 1, 2 подключены к первому источнику тока 7, коллектор первого транзистора 1 соединен с эмиттерами третьего и четвертого транзисторов 3, 4, база первого транзистора 1 соединена с эмиттером пятого транзистора 5 . и вторым источником тока 8, база второго транзистора 2 - с первой шиной опорного напряжения 9, база четвертого транзистора 4.подключена к второй шине опорного напряжения 10, база пятого транзистора 5 соединена с первым входом 11, база третьего транзистора 3 соединена с вторым входом .12, коллектор четвертого...

Номер патента: 1742993

Опубликовано: 23.06.1992

Авторы: Никулина, Сильченков

МПК: H03K 19/094

Метки: затвором, испл-типа, логический, полевых, транзисторах, шотки, элемент

...соответственно, о т л и ч а ющ и й с я тем, что, с. целью повышения быстродействия логического элемента; в него введены два резистора, причем затворы транзисторов соединены со стоком третьего транзистора, исток и затвор которогоподключены к отрицательной шине источника питания, к которой подсоединены иистоки шестого и седьмого транзисторов, 5стоки первого и второго транзисторов под-.ключены к затворам четвертого и пятоготранзисторов соответственно, а через резисторы нагрузки токового ключа соответственно соединены с общей шиной, к которойподключены стоки четвертого и пятого транзисторов, истоки четвертого и пятого транзисторов через первый и четвертый диодысдвига уровня соединены с выходными ши.нами логического элемента и...

Номер патента: 1742994

Опубликовано: 23.06.1992

Автор: Крехов

МПК: H03K 23/48

Метки: недвоичный, синхронный, счетчик

...будет "0". С подачей тактовых импульсов по шине.1 работает, двоичный счетчик 2 до тех пор, пока на его выходах не образуется код 111, т,е. единицы на прямых . выходах разрядов 4, 6, 7, а на выходе триг. гера 10 будет "0", так что образован код .1110. Следовательно на выходе элемента И 8 к этому моменту образован потенциал единицы, который передается на выход элемента ИЛИ 9 и разрешающий вход триггера .10. С подачей восьмого входного импульса двоичный счетчик 2 обнуляется, а триггер 10 переходит в единичное состояние и образуется код 0001. При этом на инверсном выходе триггера 10 образован потенциал нуля, который блокирует в нулевом состоянии разряд 7 двоичного счетчика 2, а на выходе элемента ИЛИ 9 вновь образуется "О", так как на...

Номер патента: 1742998

Опубликовано: 23.06.1992

Авторы: Ахулков, Крыликов, Лапинский, Малежин, Преснухин

МПК: H03K 3/84, H03M 1/82

Метки: код-фаза, многоканальный, программируемый

...первый и второй выходы шестого регистров сдвига являются соответственно третьим входом синхронизации, девятым, двенадцатым, десятым и Одиннадцатым вы хорами первой группы выходов блока,3, Преобразователь по п.1, о т л и ч а ющ и йс я тем, что каждый из блоков памяти выполнен в виде с первого по тринадцатый элементов ИЛИ, элемента ИЛИ - НЕ, инвер тора, с первого по шестой элементов И, первого и второго регистров сдвига, первого, второго и третьего триггеров, элемента ИНЕ с открытым коллектором, регистра периода, счетчика периода, счетчика адреса, 40 первого и второго оперативных запоминающих устройств, двунаправленной шины данных, первого, второго и .третьего магистральных приемопередатчиков, первые входы-выходы данных первого...

Номер патента: 1744788

Опубликовано: 30.06.1992

Авторы: Колпиков, Лепин

МПК: H03K 5/01, H03K 5/12

Метки: драйвер

...которое обеспечивает режим работы первого 16 и второго 17 выходных каскадов, содержащих соответст-. венно транзисторы 77 и 78 па напряжению. Первое 18 и второе 19 устройства обратной связи, содержащее соответственно резистары 79 и 80, а также первое 20 и второе 21 устройства отключения, еадержащие соответственно диоды 81 и 82, обеспечивают токпокоя транзисторов первого 16 и второго 17выходных каскадов, Причем изменения напряжений в узлахи И драйвера передаютсяна выходную шину Оох. Таким образом, навыходной шине драйвера формируется напряжение низкого уровня,При высоком уровне напряжения на шине прямого цифрового сигнала управления токи, протекающие через транзисторы 58 и 63, переключаются в транзисторы соответственно 31 и 32 первой...

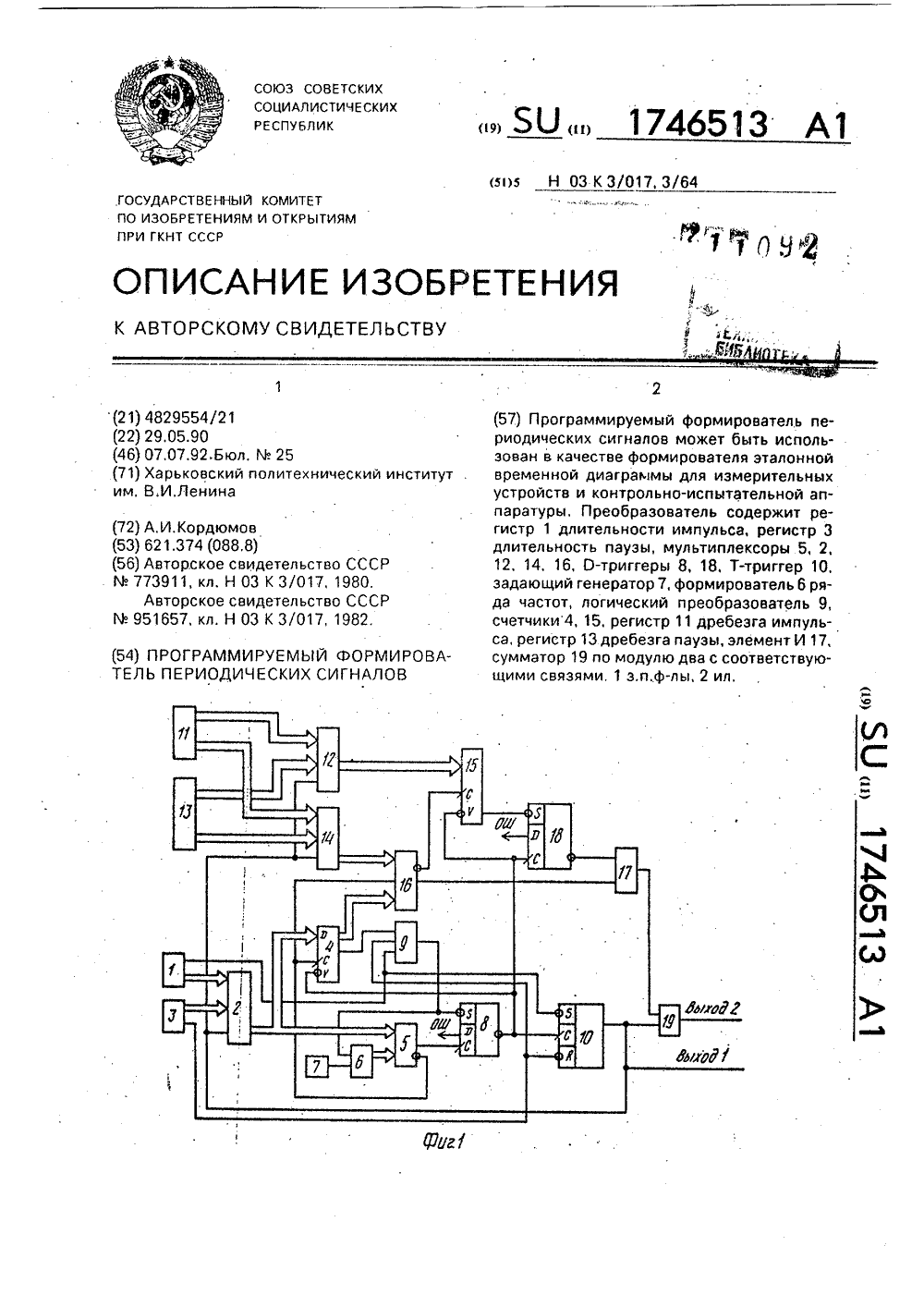

Номер патента: 1746513

Опубликовано: 07.07.1992

Автор: Кордюмов

МПК: H03K 3/017, H03K 3/64

Метки: периодических, программируемый, сигналов, формирователь

...запуска устройства происходит в момент времени 11 (фиг. 2) записью единицы в разряд 15 регистра 1 импульса, которая снимает режим удержания в единице с триггеров 8 и 10 и разрешает работу формирователя 6 ряда частот. Не позже, чем через один период частоты задающего генератора.7 (момент т 2), на выходе мультиплексора 5 появится положительный фронт импульса заполнения паузы выходного сигнала, который записывает нуль в О-триггер 8, Положительный фронт сигнала на инверсном выходе О-триггера снимает режим параллельного занесения со счетчика 4, переводя его в режим вычитания, изменяет состояние триггера 10 из единицы в нуль, что соответствует началу процесса формирования временного интервала паузы выходного...

Номер патента: 1746514

Опубликовано: 07.07.1992

Автор: Иванов

МПК: H03K 3/03

Метки: генератор, импульсов

...1 з(фиг. 2), а в промежутках времени 12-1 з и т 4-т 5 оба транзистора закрыты, при этом исключается протекание сквозного тока через биполярные транзисторы 6 и 7 в процессе формирования фронтов импульсов на выходе инвертора 2,Конденсатор 11 выполняет функцию высокочастотного фильтра напряжение питания логических инверторов 1 и 2 и его емкость необходимо выбирать исходя из частоты 1 кварцевого резонатора 3, амплитуды импульсов 02 м на выходе инвертора 2 и тока ., 1 о генератора тоха по соотношению С 111 о/(102 м) ПРи этом огРаничение тока питания логических инверторов 1 и 2 на уровне 1 о не оказывает влияние на процесс формирования фронтов выходных импульсов инвертора 1 и 2, длительность которых составляет 1 ф (0,2 .0,4) мкс для...

Номер патента: 1746515

Опубликовано: 07.07.1992

Авторы: Викентьев, Карпов, Лепихина, Погодина

МПК: H03K 3/037

Метки: апериодический, многофункциональный, триггер

...соответственно, гдеЯ-а(Яч Е Я");В-аЯ(ЕЙ );Г Х 1 ч ХЗ ф 4 ю У) (Х 1/Х 2 у Х 4) (Х 2/Х 4 4) х 5х (Х 1 Х М (ХгХЗХМ 7) (ХгихэаМ) хх (Х 1 ХЗХ 4)В нерабочей фазе при а"0 функции управления бистабильной ячейкой принимают 10значения Я "О, В =О и бистабильная ячейка сохраняет свое прежнее состояние.В рабочей фазе при а=1 в первый момент времени функции Я и Я сохраняют свое прежнее состояние, т.еЯ=В =О, 15 а в следующий момент Я=а (Я м Г В)= = 1(ОЧ Е 0)=Е;В=аешь(Г чВ)=1 0(Е м 0)=Е,20 при этом в зависимости от значения функции Е возможны следующие два случая:а) Я=1; В=О;25б) Я=0; В =1,В последующие. моменты времени функции управления бистабильной ячейкой имеют для этих случаев значения 30а) Я=а(Я м Е В)=1(1 lГ 0)=1Я=а Я(ЕЯ)=11(Г мО)=0;35б) Я=а(Я Е...

Номер патента: 1746516

Опубликовано: 07.07.1992

Авторы: Викентьев, Карпов, Лепихина, Погодина

МПК: H03K 3/037

Метки: апериодический, многофункциональный, триггер

...обратном 2 выходах триггера -1746516 Я=а(Я; Е В );В=а Я(Е ч В); Г=(1.УХКУУХ 1 К.у): 10 Я=Е; й=Г. а) Я=1; В=0; б) Я=0; В=1,Г=й(Я.у): 50 Я=Г;В Г,Следовательно, при В=Я=О получают 55 Я=у, й-у, т.е.,при нулевом состоянии триггера (у-О, у) функции управления бистабильной ячейкой принимают значения Я=0,. В=1, и триггер вновь устанавливается в нулевое состояние, а ури единичном состоянии триггера (у=1, у=О) значение функций Я Г;й Г. через у и у, а сигналы на входах 23 - 26 черезХ 1 - Х 4 соответственно, то на выходах элементов 7 и 8 схемы управления реализуютсяфункции Я, В соответственно, где Е=(ХХз Х 4 у) (Х Х 2 Хз гу) хх (Х 2 м Хз ю у) (Х 1(Х 1 м Х 2 м Х 4) хх (Х 2 ф/ Хз м Х 4 м у) (Х 2Хз с/ Х 4),8 нерабочей фазе при а=О функции...

Номер патента: 1746517

Опубликовано: 07.07.1992

Автор: Сидоров

МПК: H03K 3/023, H03K 3/28

Метки: мультивибратор

...когда напряжения на конденсаторе 2 станет меньше выходного напряжения операционного усилителя 12, операционного усилителя 1 переключится, напряжение на его выходе станет положительным. При этом возникает ток через светоизлучатель диодного оптрона б, сопротивление его фотоприемника резко уменьшится,За счет резкого увеличения тока базы составной транзистор 8 открывается, на выходе устройства появится импульс напряжения,Через светоизлучатель диодного оптрона 10 протекает ток, вследствие излучения света ток фотоприемника оптрона 10 резко увеличивается, на выходе операционного усилителя 12 появляется положительное напряжение, величина которого пропорциональна величине этого тока, Это напряжение поступает на неинвертирующий вход...

Номер патента: 1746518

Опубликовано: 07.07.1992

Авторы: Елисеев, Ехин, Попов

МПК: H03K 5/01

Метки: импульсов, тактовых, формирования

...типа, блокинг-генератор, первый вывод которого соединен с первым выводом первой формирующей ячейки первого типа, первый вывод формирующей ячейки второго типа соединен с первой выходной клеммой,отл ича ющееся тем, что,с целью расширения области использования путем повышения надежности, введено И формирующих ячеек первого типа, причем второй, третий и четвертый выводы блокинг-генераПосле насыщения индукции в сердечнике 4, когда ее значение станет близким к -ВбФи Фь = - О, на аноде диода 12 и соотб 1ветственно на базе транзистора 13 блокинггенератора 1 резко возрастает напряжение, которое отпирает транзистор 13, Напряжение на коллекторе транзистора 13 становится близким к нулю и ток от источника +Е 1 через резистор 30, последовательно...

Номер патента: 1746519

Опубликовано: 07.07.1992

Авторы: Бантюков, Дубровский, Ершов, Цивьян

МПК: H03K 5/01

Метки: импульсов, формирователь

...7 заряжается по цепям от шины 25-1 к шине 25-2 и от источника тока с полюса 26-1 и общей шиной 26-2 таким образом, что положительный потенциал будет на обкладке, соединенной с эмиттером транзистора 5. При спадении положительной полуволны на шине 25-1 транзистор 5 закрывается (причем при напряжении, равном О + От где От - напряжение на конденсаторе 7) и. соответственно, закрываются транзисторы 14 и 20 и на коллекторе транзистора 20 устанавливается единичный сигнал. Далее на шине 25-2 начинает действовать положительная (по отношению к шине 25-1) полуволна переменного напряжения. При напряжении, равном порогу открывания транзистора 6 О, (с учетом заряда конденсатора 7) на переходе база-эмиттер транзистора 6 начинает протекать ток по...

Номер патента: 1746520

Опубликовано: 07.07.1992

Авторы: Жмыхова, Ковтун, Пантелеенко

МПК: H03K 5/135

Метки: импульсов, синхронизатор

...2 в) поступает с шины 17, опережаявходную информацию, нала, и синхронизатор импульсов производит искажение импульсов (типа 1 -фО), начиная со второго импульса информации, поступившего после совпаденияуправ ляющих сигналов, пришедших с шин 16 и 17 20 дит через элемент 6 сигналами задержан 30 ной информации, поступающими на другой его вход с четвертой входной шины 18 (фиг,35 40 45 50 55 5 10 Если асинхронный управляющий сигнал, предназначенный для внесения искажений в информацию, не поступил с шины 16 до прихода импульса запуска, синхрони-затор работает без внесения искажений (эпюры напряжений эа период времени О - 12 на временной диаграмме фиг, 2).Асинхронный сигнал синхронизируется ближайшим импульсом запуска, поступившим после...

Номер патента: 1746521

Опубликовано: 07.07.1992

Авторы: Дорожко, Шпилевой, Щупак, Якушев

МПК: H03K 5/153

Метки: дребезга, защиты, контактов

...3, а выход подключен к выходной6 шине устройства,Устройство для защиты от дребезга контактов работает следующим образом.В исходном состоянии на входной шине5 установлен уровень логического "0", который удерживает триггер 3 в нулевом состоянии, т.е, на его инверсном выходе уровеньлогической "1", На инверсном выходе одновибратора 1 с повторным запуском уровеньлогической "1", который поступает на второй вход элемента 2 И-НЕ 4.и в сочетании сединичным уровнем на первом входе элемента 2 И-Н Е 4 устанавливает на его выходеуровень логического "О",. Длительность импульса твс, Формируемого одновибратором1 с повторным запуском, определяется .внешними ВС-цепями (не показаны) и должнабцть несколько.большей, чем период следования Т...

Номер патента: 1746522

Опубликовано: 07.07.1992

Авторы: Бербич, Хомицевич

МПК: H03K 5/153

Метки: задержки, импульсов, управляемой

...попытка считать до нулясодержание счетчика 6 приводит к появлению импульса переноса с его выхода, попадающего на третий вход генератора 1 тактовых импульсов и обнуляющего триггера 20, который запрещает дальнейшую генерацию частоты с первого выхода генератора 1 тактовых импульсов. Таким образом, результатом работы генератора тактовой частоты в исходном состоянии по первому выходу являются одиночные импульсы тактовой частоты, фронт которых совпадает со спадом задерживаемых импульсов. Третий счетчик 7 работает в циклическом режиме "Вычитание до нуля" значения, подаваемого на его информационный вход с входа 16 длительчости задержанного импульса устройства. Началу отсчета соответствует импульс переноса с выхода второго счетчика б, который...

Номер патента: 1746523

Опубликовано: 07.07.1992

Авторы: Панчук, Погрибной, Рожанковский, Савельев

МПК: H03K 5/22

Метки: амплитудно-временной, анализатор

...ОбХОДИМО ИСХОДИТЬ Иэ УСЛОВИЯ: ТвхГ 010,5 Трх, где Тох - период колебаний входного анализируемого периодического сигнала. Сигналы 04, 05 поступают на входы логического элемента ИЛИ-НЕ 6, на выходе которого формируется логическая единица (06 ка фиг, 2) в том случае. когда на протяжении хотя бы одного полупериода анализируемого сигнала выполняется условие ОхОпор 1 ИЛИ ОхОпор 2, ИЛИ жЕ ПРО- исходит срыв колебаний анализируемого периодического сигнала,Сигнал 06, поступающий на один из выходов анализатора, может быть использован для подсчета числа временных интервалов, на которых происходит срыв колебаний акализируемого сигнала или уменьшение амплитуды этого сигнала ниже заданного уровня,Кроме того, сигнал 06 поступает на один иэ входов...

Номер патента: 1746525

Опубликовано: 07.07.1992

Автор: Захватов

МПК: H03K 9/06

Метки: напряжение, частоты

...5 соединен с 25 ключа 5 выделяется постоянная составляющая 02, имеющая квадратичную зависимость от частоты входного сигнала.02- К 1 кг 0 т ф.Сигналы 01 и 02; поступающие с выходов фильтров 4 и 6 нижних частот; алгебраически складываются в сумматоре 7 вместе с сигналом Оо, поступающим с шины 8 опорного напряжения. Причем указанные сигналы могут поступать как на суммирующие, так и на вычитающие входы сумматора 7, в зависимости от требуемого знака коэффициента при соответствующей степени. Таким образом на выходе сумматора 7 формируется напряжение Овых, имеющее функциональную .зависимость от .входной частоты в виде полинома второй степени:Овых = агт + а 1 т+ ао,ггдеа 2= К 1 К 20 тг,а 1= К 10 т,ао = Оо.При необходимости воспроизведения...

Номер патента: 1746526

Опубликовано: 07.07.1992

Автор: Детков

МПК: H03K 17/13

Метки: коммутатор, переменного, релейный, цепей

...с выходом фор 15 мирователя 7.Коммутатор работает следующим образом.Напряжение сети поступает на контактную группу 13.1 реле и входы трансформа 20 тора 9, с выхода которого более низкоенапряжение переменного тока преобразуется блоком 8 питания в постоянное напряжение Е, необходимое для работыэлементов коммутатора, и выпрямителем25 21 - в пульсирующее отрицательное напряжение 01;На реэистивных сумматорах 19 и 20 происходит сравнение напряжений Еп и 01,полученное выходное напряжение усилите 30 лем-формирователем 18 преобразуется. впоследовательность импульсов Ог синхронизации перехода сетевого напряжениячерез "О", поступающего на С-вход триггера 17,35 При подаче сетевого напряжения и вы-ходе напряжения Еп в номинальное знэчеиие ток заряда...
