H03K — Импульсная техника

Номер патента: 1817240

Опубликовано: 23.05.1993

Авторы: Игнатьев, Неклюдов, Савенков, Темкин

МПК: H03K 19/0948

Метки: инвертор

...транзистора 9. После достижения выходным напряжением инвертора уровня, равного потенциалу шины 10 положительного напряжения питания минус пороговое напряжение базаэмит.жр биполярного транзистора 8, эмиттерный р-и-переход транзистора 8 закрывается и процесс заряда нагрузочной емкости выхода 12 инвертора до напряжения шины 10 завершает ток стока р-канального МДП-транэистора 3, канал которого соединяет выход 12 с шиной 10 положительного напряжения питания с самого начала переходного процесса до его завершения,При повышении напряжения на входе 11 инвертора от низкого логического уровня до высокого канал появляется у и-канальных МДП-транзисторов 4, 5 и исчезает у р-канальных МДП транзисторов 1,3. Вызванное этим йонижение потенциала...

Номер патента: 1817241

Опубликовано: 23.05.1993

Автор: Климов

МПК: H03K 23/58

Метки: импульсов, счетчик

...29, на выходе 24 формируется импульс 55. На выходах 12 - 7 счетчика Об-О 1 формируется код 001001, соответствующий числу 6 в коде Фибоначчи.Седьмой импульс 56 действует так же, как второй импульс 34, на выходе 25 формируется импульс 57. На выходах 12 - 7 Об - О 1 формируется код 001010, соответствующий числу 7 в коде Фибоначчи.Восьмой импульс 58 переключает второй триггер 17 в состояние 0 - импульс 57, проходит на импульсные выходы ОВ всех триггеров - импульсы 59-61, и на выход элемента.И 20 - импульс 62. Импульс 62 поступает на второй 2 трехразрядный элемент, в котором переключает первый 16 и второй 17 триггеры в состояния 0 и 1 - импульсы 52 и 63. На входе 23 первого трехразрядного элемента 1 формируется фронт импульса 1. На выходах Об...

Номер патента: 1817242

Опубликовано: 23.05.1993

Автор: Угланов

МПК: H03K 23/72

Метки: импульсов, счетчик

..."Сложение" или 0 в режиме"Вычитание", то состояние выхода Зп+1 логического элемента 1 не изменится, в результате чего состояние ВЯ-триггера 14 неизменится,Если по команде "Запись" счетчик устанавливается в любое другое состояние, тона выходе Зп+1 логическогоэлемента 1 появится отрицательный потенциал, в результате чего на выходе и+1-го элемента И - НЕ12 появится положительный потенциал, а навыходе и+2-го элемента И-НЕ 13 - отрицательный потенциал, который установит ЙЯтриггер 14 в нулевое состояние.При этом состояние выходов Я 1-Зп логического элемента 1 будет соответствоватьпоследующему состоянию счетчика в режиме "Сложение" и предыдущему состояниюсчетчика в режиме "Вычитание",После поступления счетного импульсана счетный вход 5...

Номер патента: 1818665

Опубликовано: 30.05.1993

Авторы: Овчинников, Фильцер

МПК: H02M 1/08, H03K 17/60

Метки: блока, каскад, мощным, переключательным, предоконечный, транзистором

...цепи внешней нагрузки, в нормальных условиях,На схему предоконечного каскада по отношению к эмиттеру мощного переключательного транзистора 1 подается два низковольтных напряжения питания +Е и -Е. В режиме ожидания все транзисторы схемы, кроме второго транзистора 3, закрыты. На базе мощного переключательного транзистора 1 поддерживается отрицательное запирающее напряжение вследствие действия эмиттерного повторителя, выполненного на втором транзисторе 3. Ток, потребляемый по цепям питания, в этом режиме равен тепловым токам утечки транзисторов схемы, При поступлении входного отрицательного импульса открывается третий транзистор 10. Второй и третий диоды 13 и 34 обеспечивают ненасыщенный режим открытого третьего транзистора 10. Ток...

Номер патента: 1818683

Опубликовано: 30.05.1993

Авторы: Миронов, Чудинов

МПК: H03K 3/53

Метки: заряда, конденсатора, накопительного

...формирователЯ 3 импульсов, где оии преобразуатся в управляющие импульсы с тОЙ же частотОй следОвания и ребуемыми амплитудой и длительностью, обеслечивающие работу регулируемого зарядного блока 2, например, трехФазного полууправляемого тиристорного выпрямителя. При работе регулируемого зарядногоблока 2 на емкостную нагрузку максимальный угол проводимости каждого тиристорасоставляет величину 120, т. е. Т/3.При отношении частот следования управляющий импульсов упр. к частоте сети1 сети= й, число импульсов управления,1 чпрсети10 приходящихся на угол 120 о, равно п 1 = й/3. Так как формирователь 3 импульсов управления не синхронизирован с питающейсетью источника 1, ТО импульсы управления"плавают" относительного естественного15 нуля...

Номер патента: 1818684

Опубликовано: 30.05.1993

Авторы: Горшков, Шувалов

МПК: H03K 3/53

Метки: импульсный, модулятор

...палярнос и на Выход 10(фиг,2) транзистор 11 открыВается и начинается заряд конденсатора 12, 13, паичем длительность отрицательного : л 1 ульса с выхода 10 Выбирается такой, чтабь, конденсаторы 12, 13 успели зарядиться да требуемого напряжения, После оконз. импульса с выхода 10 приходит 30 35 40 управляющий импульс с выхода 5 (фиг. 2), транзисторы 1 открываются и конденсаторы 12, 13 начинаюразряжаться, Энергия,запасенная в конденсаторах 13, поддерживает открцтыми транзисторы 1, начиная со второго да М-го, а конденсатор 12 формирует напряжение на первичной обмотке 7 импульсного трансформатора б, которое трансформируется во вторичную обмотку 8 и нагрузку 9. При этом при открытых транзисторах 1 ток от источников питания 4 практически...

Номер патента: 1818685

Опубликовано: 30.05.1993

Авторы: Андреев, Кагукина, Лабичев, Щербаков

МПК: H03K 3/84

Метки: генератор, импульсов, случайных, управляемый

...размерностью е = 1-:-и. При этом интервалы между моментами перезапуска и каждым импульсом текущей серии имеют распределение (1).При подготовке устройства к работе в рассматриваемом режиме на его первую группу входов 17 подают двоичный код Й, на вторую группу входов управления 18 - двоичный код гл, определяющие соответственно значения а и число щ импульсов в сериях. На пятый вход управления 21 (Режим) подают сигнал высокого логического уровня, после чего на третьем входе управления 19 формируется отрицательный импульс, который, проходя через первый элемент И 10, обеспечивает установку триггеров 5 в начальное (нулевое) состояние, С этого момента нулевые выходные сигнал триггеров 5 блокируют прохождение случайных импульсов потоков в на...

Номер патента: 1818686

Опубликовано: 30.05.1993

Авторы: Дорух, Маргелов, Сакович

МПК: H03K 5/04

Метки: длительности, импульсных, периодических, сигналов

...с 45тем же периодом Т, амплитудой Оои длительностью в, Сигнал с выхода одновибратора 6 поступает на вход фильтра 4, Нэвыходах Фильтров 3 и 4 Формируются постоянные напряжения с уровнями Оз и 04 соответственно, определяемыми равенствами:Оз Кз Ощ (1)На выходе квадратора 8 формируется напряжение с уровнем Оя, определяемым равенствомОв = КвОз, (3) где Кв - коэффициент передачи квадратора 8.Напряжение уровня Овс выхода квадратора 8 поступает на первый вход блока 11, на второй вход которого поступает напряжение уровня 04 с выхода фильтра 4, На выходе блока 11 формируется напряжение, уровень 011 которого пропорционален отношению уровня Ов и 04 напряжений на его первом и втором входах: 011= К 11- , Ь 04 где К 11 - коэффициент передачи...

Номер патента: 1818687

Опубликовано: 30.05.1993

Автор: Королев

МПК: G01R 23/10, H03K 5/156

Метки: временного, интервала, формирования

...цепь б, элемент ИЛИ-НЕ 7,второй триггер 8,Устройство состоит из последовательносоединенных Формирователя 1 импульсов ипервого элемента И-НЕ 2, выход которого25 соединен с й-входом триггера 3 и входомвторого элемента И-НЕ 4, Выход второгоэлемента И-НЕ 4 подключен к инверсномувходу сумматора 5, выход сумматора 5 соединен с входом интегрирующей цепи 6, вы 30 ход которой подключен к Я-входу первоготриггера 3 и инвертируемому входу сумматора 5. Инверсный выход первого триггера3 соединен с входом элемента ИЛИ-НЕ ивторым входом элемента И-НЕ 4, а прямой35 выход- с тактовым входом второго триггера8. Прямой выход второго триггера 8 подключен к второму входу элемента ИЛИ-НЕ 7,выход которого соединен с вторым входомэлемента И-НЕ 2. Известный...

Номер патента: 1818688

Опубликовано: 30.05.1993

Авторы: Белов, Билянская

МПК: H03K 7/08

Метки: аналогового, многоканального, преобразования, сигнала, широтно-импульсного

...нэ ИМС типа 533 СП 1 и триггере 533 ТМ 2.Дешифратор б предназначен для формирования импульсных последовательностей по результату сравнения двух сигналов таким образом, чтобы передние и задние фронты импульсов в последовательностях соответственно чередовались 1, 2, 3 .4, 1, 2; 3й, Дешифратор содержит ПЗУ и четыре триггера Т 1, Т 2, ТЗ; Т 4. Первый вход дешифратора б соединен с 0-входами триггера Т 1 - Т 4. Второй вход дешифратара б соединен с разрядами А 2-А 4 адресной шины ПЗУ, Третий вход дешифраторэ б соединен с разрядами АО, А 1 адресной шины ПЗУ, Кроме того, разряды А 5-А 10 и И адресной шины ПЗУ заземлены, а нэ входы /2 и ЧЗ ПЗУ подан потенциал логической единицы, Выходы ПЗУ Д 1, Д 2, ДЗ, Д 4 соответственно соединены со...

Номер патента: 1818689

Опубликовано: 30.05.1993

Авторы: Глико, Рудавский

МПК: H03K 23/86

Метки: реверсивное, счетное

...триггер 3 разрешения счета по положительному перепаду импульса с выхода Сй переноса записывается "1". На его инверсном выходе устанавливается "О", запрещаю О щий прохождение счетных импульсов черезэлемент 2 И 5 до тех пор, пока не придет импульс сброса по шине 7, так как продолжать счет не имеет смысла. Устройство работает от инверсных входных импульсов.25 Формирователь 8 тактовой последовательности и направления счета преобразует входные импульсы, приходящие по шине 9 сложения (фиг. 2 б) и шине 10 вычитания.(фиг. 2 в) в единую последовательность им О пульсов на выходе А (фиг, 2 г) и потенциальный сигнал направления счета на выходе В (фиг, 2 д).Триггер 4 знака меняет свое состояниепо положительному перепаду импульса с 35 выхода Сй...

Номер патента: 1820481

Опубликовано: 07.06.1993

Авторы: Иванов, Сибатов

МПК: H03K 3/53

Метки: генератор, дуговой, управляемый

...напряжение на его выходе положительно (логическая "1"), а в течение отрицательного полупериода равно нулю (логический "О"); Инвертор 15 уровня .превращает уровень логической "1" в уровень логического "0" и наоборот:,На каждый.из третьих входов логическихсхем И 4 и 5 через ключи 16 и 17 соответственно может быть подан управляющий потенциал, соответствующий логической "1", от источника 18, Таким образом, при замкнутых ключах 16 и 17 импульсы, соответствующиезаданной фазе поджига, с вы-. ходов регуляторов 2 и 3 задержки проходят на вход блоков 6 и 7 усиления и формирования соответственно лищь в том случае, если на.вторых входах логических схем И 4 и 5 присутствует логическая "1". Так как эти (вторые) входы запитываются взаимно...

Номер патента: 1823110

Опубликовано: 23.06.1993

Авторы: Аблаев, Вольнов, Курилин, Новиков

МПК: H02M 5/04, H03K 17/292

Метки: нагрузки, переменным, питания, током

...на ключ 3, и до момента очередной коммутации данного плеча выпрямителя ключ 2 находится практически под нулевым напряжением, времени для восстановления тиристоров этого ключа всегда достаточно.Отметим, что если ключ 3 может включиться не всегда, а только в зоне существования на нем положительного напряжения, то ключ 2 в принципе способен включиться при подаче на него отпирающего импульса в произвольный момент времени. Однако, для ограничения броска тока намагничивания этот импульс должен быть сформирован в строго определенный момент - а именно в противофазе (со сдвигом на 180 эл.град.) по отношению к моменту отпирания ключа 3. При этом включение всегда будет иметь .место на раэмагниченный трансформатор, и бросок тока включения...

Номер патента: 1823134

Опубликовано: 23.06.1993

Авторы: Потапов, Самчелеев

МПК: H03K 3/53

Метки: зарядки, конденсаторов, накопительных

...диода 9 подключены к одной из клемм сети переменного тока, катоды диодов 8, 10 и анод диода 6 подключены к другой клемме сети.Устройство работает следующим образом.В момент прохождения синусоидального напряжения через ноль(момент времени с 1) на управляющие электроды диодов 5, 8, 7, 10 поступают запускающие импульсы, конденсаторы 1 - 3 заряжаются до напряжения равного амплитудного значению напряжения питающей сети, диоды 5, 8, 7, 10 закрываются (момент времени с 2). Напряжение на конденсаторах 1, 3 имеет полярность, указанную на чертеже без скобок, напряжение на конденсаторе 2 имеет полярность,указанную в скобках.В момент времени сз на управляющие электроды диодов 6, 9 поступают запускающие импульсы, конденсатор 2 перезаряжается до...

Номер патента: 1823135

Опубликовано: 23.06.1993

Авторы: Мачюлайтис, Чернов

МПК: H03K 4/50

Метки: пилообразного, формирователь

...т.е. около 0,2 В. По мере заряда конденсатора 4 транзистор 6 начинает закрываться и напряжение на выходной клемме 9 линейно возрастает. Линейность процесса поддерживается постоянным током транзистора 7, Если не пре 1823135рывать процесс заряда конденсатора 4, то напряжение на выходной клемме 9 достигает практически напряжения питания. Меняя величину резистора 5, можно регулировать скорость заряда конденсатора Л, Подавая на входную клемму 1 импульсы, отпирающие транзистор 3, конденсатор 4 будет быстро разряжаться через открытый транзистор 3. Кроме того, открывающий импульс через переход база-змиттер ключевого транзистора 3 подается на базу транзистора - усилителя выходного сигнала 6, создавая дополнительный базовый ток, который...

Номер патента: 1823136

Опубликовано: 23.06.1993

Авторы: Игумнов, Масловский, Соловьев

МПК: H03K 17/687

Метки: ключ, силовой, транзисторный

...1, Выходные выводы датчика тока 6 подключены к соответствующим управляющим выводом схемы защиты 3,Схема защиты 3 может быть выполнена различным образом. Например, ее выходная часть может быть выполнена с помощью МДП-транзистора, сток и исток которогоподключены к выходным выводам схемы, а на его затвор подается управляющий сигнал с датчика тока 6, который и открывает этот МДП-транзистор в аварийной ситуации, Могут быть использованы и другие, болеесложные варианты схемы защиты, Датчиктока 6 может быть выполнен как в виде резистора, так и и ином виде,Заявляемое устройство работает следующим образом. В рабочем состоянии за 5 10 152025 3035 потерям. В заявляемом устройстве в рабочем режиме биполярный и-р-и транзистор будет шунтировать...

Номер патента: 1823144

Опубликовано: 23.06.1993

Авторы: Вертлиб, Гордон

МПК: H03K 5/01, H04L 5/04

Метки: биимпульсного, сигнала, формирования

...источник 6 синхросигнала, источник 7 информации,Устройство работает следующим образом,На выходе источника 6 синхросигнала 15формируется один сигнал - тактовая частота (фиг.2 а), на выходе источника 7 информации - информация (фиг.2 б); котораяинвертируется инвертором 2 (фиг.2 в), Навыходе элемента И-НЕ 3 каждым нулем информации формируется отрицательный импульс (фиг,2 г). Задним фронтом импульса,поступающим на С-вход триггера 4, работающего в счетном режиме, формируется последовательность импульсов (фиг,2 д), 25меняющая фазу сигнала на выходе сумматора 1 по модулю два (фиг.2 е). При другой начальной фазе триггера 4 сигнал на выходе триггера приведен на фиг,2 д 1, а на выходе сумматора 1 по модулю два - на фиг,2 е 1,Выходной сигнал...

Номер патента: 1824665

Опубликовано: 30.06.1993

Авторы: Гель, Головань, Кожемяко, Тимченко

МПК: H03K 3/26

Метки: многофункциональный, оптоэлектронный, элемент

...В результате ток базы транзистора 3 еще большее увеличится и транзистор 3 перейдет в режим насыщения. После прекращения действия управляющего импульса устройство может находиться в возбужденном состоянии как угодно долго.При подаче на шину 9 импульса отрицательной полярности транзистор 3 закрывается, ток его уменьшается, что приводит к разрыву цепи положительной обратной связи, и устройство переходит в невоэбужденное состояние.Изменяя сопротивление переменного резистора 8, можно изменять напряжение на базе транзистора 3, при котором он начнет открываться, Таким образом можно изменять порог срабатывания данного устройства и использовать его в качестве порогового элемента, реагирующего на уровень входного воздействия, подаваемого нашину...

Номер патента: 1824666

Опубликовано: 30.06.1993

Авторы: Артюшин, Грубов

МПК: H03K 3/84

Метки: генератор, опорного, псевдослучайного, сигнала

...с периодом следования, ь:вныц длительносги Тл ЛСС. Делитель 7 управлясг процессом считыв; ния из постоянного запоминающего устройства Я кодовых комбинаций начальных условий шагов поиска ПСС по задержке;8 - постоянное запоминающее устройство(ПЗУ), предназначено для хранения кодовых комбинаций начальных условий для Мз шагов поиска по задержке и й, цифровых эквивалентов значений управляющих напряжений для перестройки генератора 1. Управление процессом считывания значениями шагов поиска по задержке и частоте осуществляется по сигналам делителя 7 и счетчика 9 соответственно. Прн обнаружении входного сигнала остановку процедуры поиска ПСС наиболее целесосбразно осуществлять путем подачи сигнала запрета считывания очередных значений...

Номер патента: 1824667

Опубликовано: 30.06.1993

Автор: Власенко

МПК: H03K 3/023, H03K 4/04

Метки: генератор, импульсов

...чтобы при отключении источника 6 транзистора 13 мог пропустить весь ток источника 3. В схеме присутствуют также 15 транзисторы 12, 13 и диод 14, составляющий источник напряжения, Транзистора 12ограничивает нижний уровень импульсов 2025 303540455055 генератора, а транзистор 13 - их верхний уровень. Эти уровни задаются напряжением на шинах источников напряжения верхнего ОЬ и нижнего О 1 урорней. Диод 14 выполняется на основе перехода коллектор- база п-р-и-транзистора и имеет высокое напряжение обратного пробоя, Диод предотвращает пробой переход эмиттер-база транзистора 12 в обратном направлении при перебросе потенциала затвора транзистора 2 на высокий уровень, Генератор работает следующим образом; допустим, что на затвор транзистора 2...

Номер патента: 1824668

Опубликовано: 30.06.1993

Авторы: Друз, Рукоданов

МПК: H03K 5/01, H03K 5/153

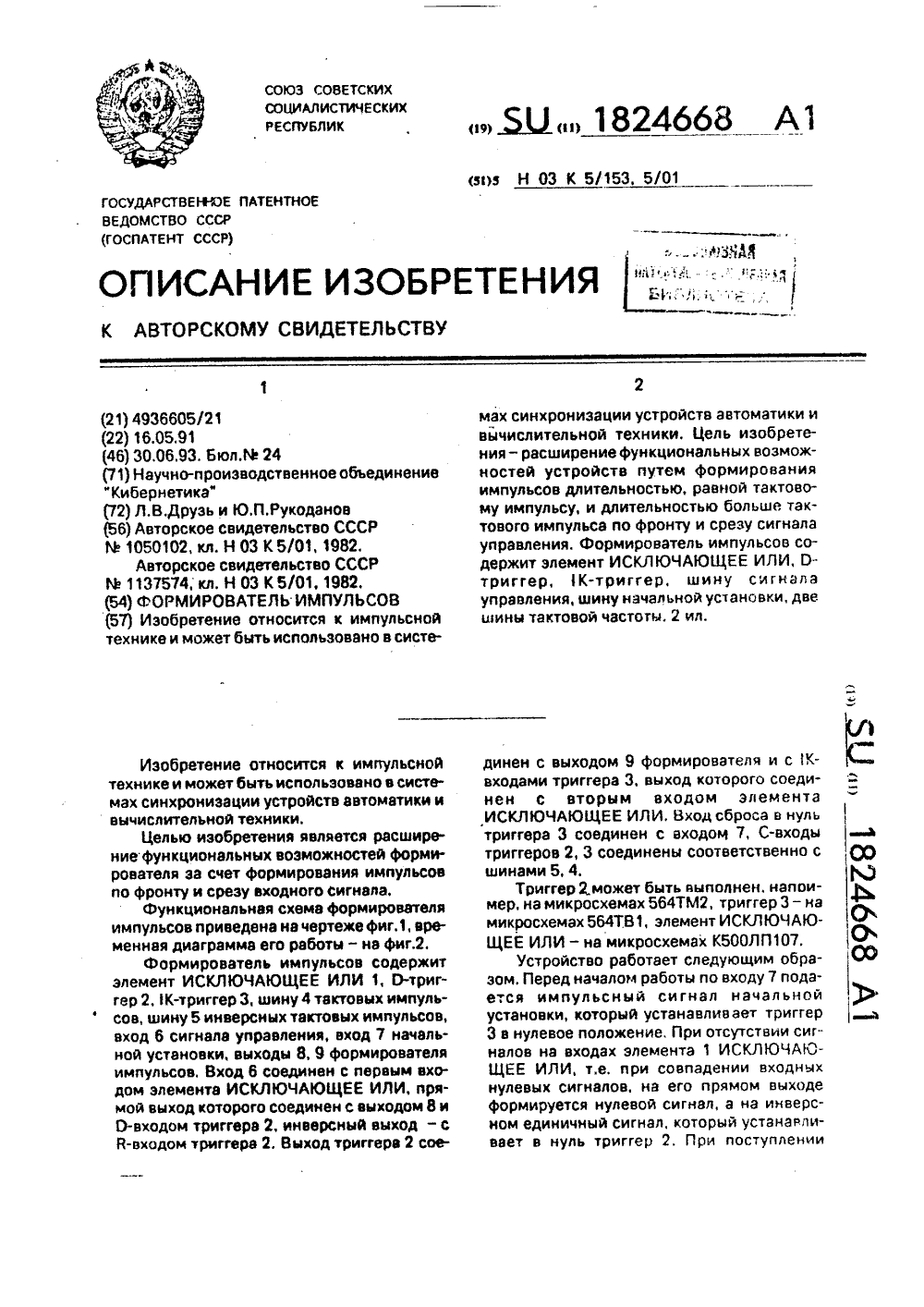

Метки: импульсов, формирователь

...текущего инверсного тактового импуль са шины 5 триггер 2 устанавливается в единичное состояние и подает единичный сигнал на входы К-триггера 3. Фронтом текущего тактового импульса шины 4 триггер 3 переводится из нулевого в единичное со стояние. Сигнал с его выхода подается на второй вход элемента 1, на входах которого единичные сигналы теперь совпадают, При этом снимаежя сигнал с прямого выхода 1 и с выхода 8 устройства, а триггер 2 устанав ливается в нулевое положение единичным сигналом с инверсного выхода элемента 1. Таким образом, на выходе 8 устройства формируется импульс, фронт которого совпадает с фронтом входного сигнала управления 25 6. Нэ выходе 9 устройства формируется импульс, совпадающий с тактовым импульсом шины 5....

Номер патента: 1824669

Опубликовано: 30.06.1993

Автор: Лебедев

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...длительность входного импульса5 больше порога селекции (фиг.2 - 1 е), то придостижении в счетчике 4 кода, равного порогу селекции, на выходе блока сравнениякодов 6 появится уровень лог.О (фиг,2 - 1 а),который закроет элемент ИЗ, запрещая про 10 хождение импульсов с генератора 1 на суммирующий вход счетчика 4. По окончанииимпульса на входе устройства перепадом изуровня лог.О в 1 с выхода инвертора 8, поступающего на С-вход триггера 7, подтвер 15 дится его нулевое состояние, т.к. на его0-входе присутствует уровень лог,О с блокасравнения кодов 6, т.е. на прямом выходетриггера 7 импульс не формируется (фиг.2 - 1з). Уровень лог.1 с инвертора 8 разрешает20 прохождение импульсов с генератора 1 через элемент И 2 на вычитающий вход...

Номер патента: 1824670

Опубликовано: 30.06.1993

Автор: Удалова

МПК: H03K 17/00, H03K 17/62

Метки: переключения, цепей, электрических

...элемента совпадения 2, выход которого соединен с формирователем коротких импульсов 3, выход которого соединен с В-входами триггеров 5.1, 5.25.п, прямые выходы которых через соответствующие сигнальные лампы 6.1-6.и соединены с шиной питания, причем первые инверсные входы и элементов И соединены с вторыми выводами соответствующих(5)5 Н 03 К 17/00, 17/62 выключателя правление на ента совпадетель коротких С выхода формпульс постуды триггеров левое состояных лампочек ся цепь, нахочэтеля 1,1 под1824670 Аналогично происходит отключение первой электрической цепи и лампочки 6,1 при нажатии любой из остальных кнопок 1.2-1.п и включение соответствующей сигнальной лампочки, подтверждающей достоверность выбранной цепи,Выключатель 1.(п+1) - сброс...

Номер патента: 1824671

Опубликовано: 30.06.1993

Автор: Семеновский

МПК: H03K 17/28

Метки: задержки, импульсов

...задержки т, . Поскольку в качестве выходного импульса 4 используется инвертированный импульс, то иэ его переднего фронта (до инвертирования-спада) с помощью третьего формирователя коротких импульсов 5 может сформироваться импульс отрицательной полярности (например, если в качестве формирователя 5 используется дифференцирующая цепочка), который в этом случае может быть срезан диодом, в результате чего состояние триггера 6 не изменится. В момент окончания импульса одновибратора 4 (фиг.2-4) формирователь 5 формирует импульс положительной полярности (фиг.2-6), переключающий триггер 6 в состояние "1 (см.фиг,2-9).Аналогичным образом формирователь 7 сформирует короткий импульс из фронта спада выходного импульса генератора 1. Полярность этого...

Номер патента: 1824672

Опубликовано: 30.06.1993

Автор: Турченков

МПК: H03K 17/60

Метки: переключатель

...резисторов и два диода. Новым является расширение области использования путем исключения искажения выходного импульса при изменении управляющего напряжения в течение присутствия входного импульса. 2 ил. В момент времени 0 на шину 14 пришел передний фронт входного импульса Овк, который насыщает транзистор 1 по цепи Ов шина 14, эмиттер-база транзистора 1, резистор 8, напряжение Оу и общая шина 7. На выходной шине 15 формируется передний фрОнт выхОднОгО импульСа Овых 1. Импульсом с шины 15 запирается транзистор 3 через диод 6, В момент 12 пришло напряжение Оу на шину 17, которое насытило транзистор 4 через резистор 10, однако транзистор 3 остэетсЯ эапеРтым напРЯжением Овых 1,В момент времени 1 з сформировался задний фронт импульса Ов, и,...

Номер патента: 1824673

Опубликовано: 30.06.1993

Авторы: Головин, Сергеев

МПК: H03K 17/687

Метки: ключ, транзисторный

...на первом резисторе 2, что обусловливает ток базы биполярного транзистора б, так как конденсатор 7 заряжается от падения напряжения на резисторе 2, Открывается биполярный транзистор б, что вызыоает увеличение напряжения на затворе транзистора 1, так как через резистор 5 затвор соединяется со,стоком, Степень увеличения напряжения на затворе определяется внутренним сопротивлением источника управляющих Отр имгульсов и емкостью затвор-истокТаким образом на этапе включения МДП-транзистора, когда он входит в линейный режим и должно было бы проявиться5 10 15 20 25 30 35 40 45 50 55 негагивное влияние эффекта Миллера, на. пряжение на затворе форсированно увеличивается, чем исключается влияние этого эффекта, Причем увеличение...

Номер патента: 1824674

Опубликовано: 30.06.1993

Автор: Демин

МПК: H03K 23/58

Метки: грея, коде, счетчик

...низкий уровень потенциала, При наличии низкого уровня потенциала на счетном входе 27 транзисторы 16-19 будут закрыты. На базу транзистора 16 поступает сигнал 0 с входа 35 27, а на базы транзисторов 17-19 поступают сигналы 0 соответственно с выходов элементов И 31, 37, 42, на первые входы которых подаются соответственно сигналы 0 с выходов повторителей 6-8, На базу транзи стора 20 подается сигнал 1, но на вход повать по временной диаграмме фиг.2, по которой можно определить состояние всех повторителей и прохождение сигналов при подаче любого импульса. Например, с приходом восьмого импульса (фиг,2) повторители 1, 2, 3, 5 будут находиться в состоянии О, а повторитель 4 будет находиться в состоянии 1. При этом на выходе элемента НЕ 30 будет...

Номер патента: 1826127

Опубликовано: 07.07.1993

Автор: Турченков

МПК: H03K 3/84, H03K 5/13

Метки: импульсов, формирователь

...и реверсный счетчик 5 начинает по своему реверсному входу счет поступающих на него импульсов с шины 6, Причем с приходом каждого импульса тактовой частоты код счетчика 5 уменьшается на единицу. Таким образом, начиная с момента времени 12 оба счетчика 4 и 5 производят счет тактовых импульсов с шины 6, но код их отличается друг от друга на число тактовых импульсов, поступивших ранее на счетчик 4 за время длительности входного импульса Оз.8 момент времени тз код счетчика 4 становится равным нулю и на его выходе заема формируется перепад напряжений с высокого на низкое. Под действием этого перепада напряжений срабатывает триггер 1 и на его выходе формируется передний фронт выходного импульса Ов. По перепаду напряжений с низкого на высокий...

Номер патента: 1826128

Опубликовано: 07.07.1993

Авторы: Петренко, Чипига

МПК: H03K 3/84

Метки: генератор, последовательностей, псевдослучайных«

...4. Коды чисел с выхода счетчика 5 и блока 8 памяти суммируютсясумматором 9 по модулю. Результат суммирования поступает на адресный вход блока 7 памяти, который и формирует ПСП.Третий вход сумматора 9 является входом задания модуля, по которому осуществляется суммирование чисел, поступающих на первый и второй входы сумматора 9. Суммирование по модулю исключает возможность подачи на вход блока 7 памяти несуществующих адресов, т,е. если, например, генерируются последовательности, записанные в блоке 7 памяти с О по 999 адрес, то на третий вход сумматора 9 по модулю необходимо подавать двоичный код чисел 1 ООО, а на выходе сумматора 9 будут образовываться числа от О до 999. Информация с 1 ООО и тд, адресов блока 7 памяти считываться не будет,...

Номер патента: 1826129

Опубликовано: 07.07.1993

Автор: Бакалинский

МПК: H03K 5/00

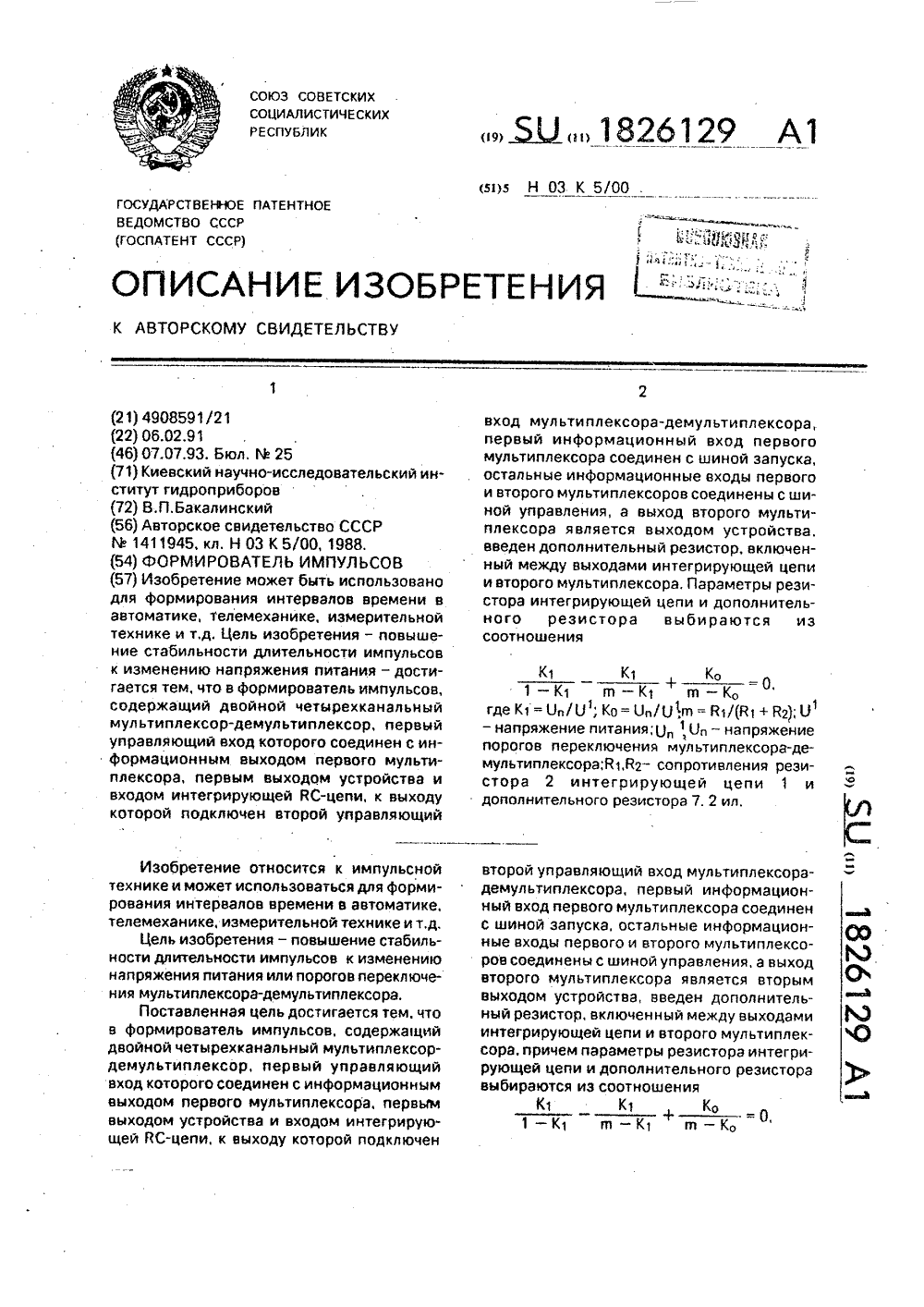

Метки: импульсов, формирователь

...выходом Х первого мультиплексора, первым выходом устройства и входом интегрирующей цепи 1, к выходу которой подключен второй управляющий вход А 1 мультиплексора-демультиплексора 4.Информационный вход Х 1 первого мультиплексора соединен с шиной запуска 5, остальные информационные входы первого (Х 2 Х 4) и второго (У 1 У 4) мультиплексоров соединены с шиной 6 управления. Выход У второго мультиплексора является вторым выходом устройства. Между выходами интегрирующей цепи 1 и второго мультиплексора У включен дополнительный резистор 7.Для уменьшения времени восстановления исходного состояния формирователя5 10 15 20 25 30 35 40 45 50 параллельно резистору 7 может быть включен разрядный ключ, например диод, присоединенный анодом к выходу...
