Формирователь длительности импульсов

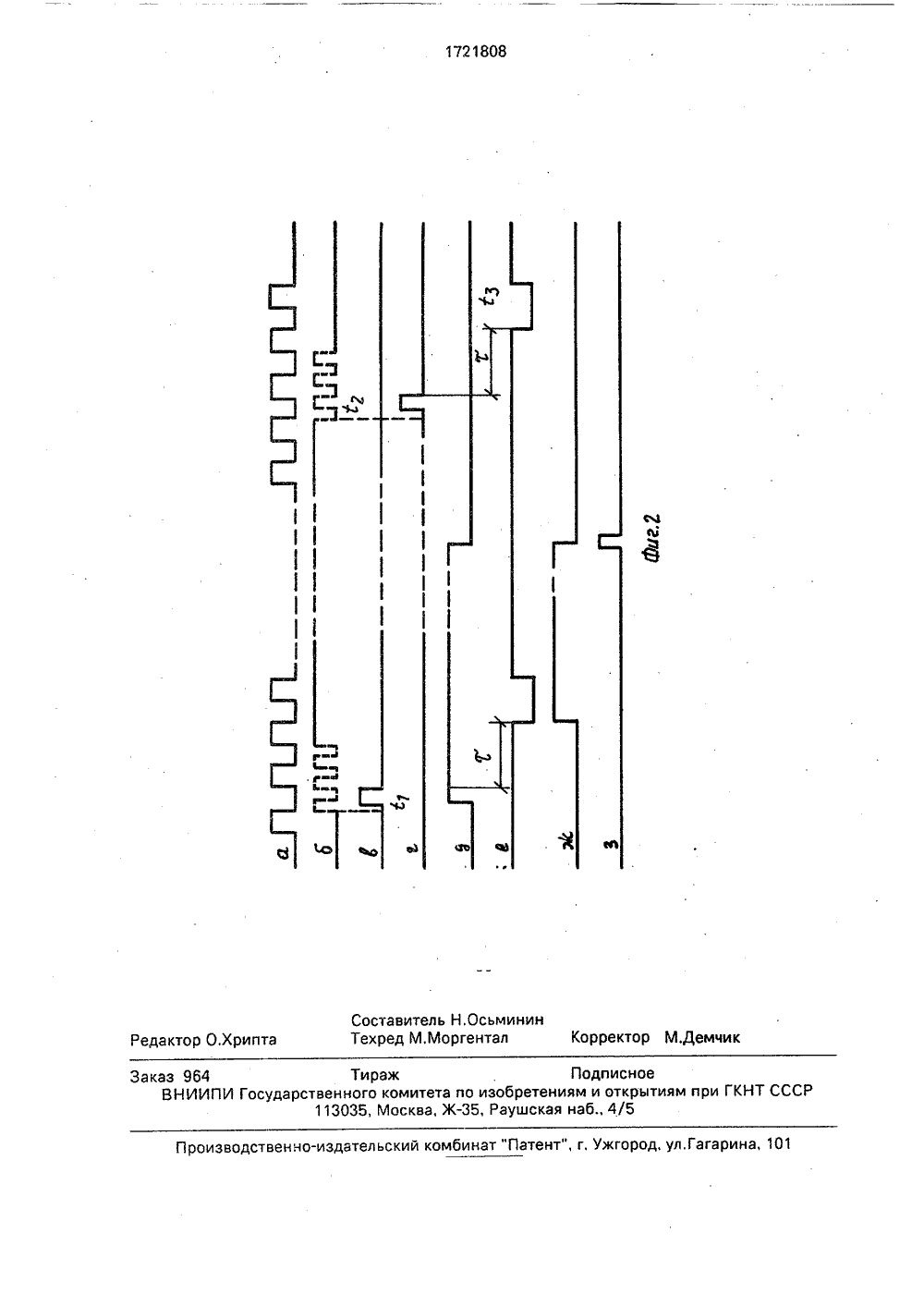

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5 ц 5 Н 03 К 5/04 ЕТЕ У ВАТ ЕЛ Ь ДЛ ИТЕЛ Ь Н ОСТИ ие относится к импульсной т быть использовано в систеформирования импульсных изобретения - повышение ости достигается введениорого одновибраторов 7 и 8, его триггеров 9 и 10, инверй шины 13. Формирователь т входную шину 14, выходератор 1 импульсов, элемент И 6, первый триггер 3, 2 ил. т авО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗО АВТОРСКОМУ СВИДЕТЕЛЬ(56) Авторское свидетельство СССРМ 1150740, кл. Н 03 К 5/01, 1983.(54) ФОРМИРО ИМПУЛЬСОВ (57) Изобретен технике и може мах обработки и сигналов. Цель помехоустойчив ем первого и вт второго и треть тора 12, кодово также содержи ную шину 4, ген ИЛИ 2, элемент 721808 А 1Изобретение относится к импульсной технике и может быть использовано в системах обработки и формирования импульсных сигналов.При разработке устройств импульсной техники широко используются формирователи импульсов, При этом устройства должны обладать высокой точностьЮ, надежностью и иметь требуемые функциональные возможности.Известен формирователь одиночного импульса, содержащий три триггера, элемент И, входную и выходную шины и шину синхронизации.Недостатком формирователя является его незащищенность от помех.Известен формирователь одиночного импульса, содержащий триггеры, элементы И - ИЛИ, И - НЕ, инверторы, управляющую шину, шину синхроимпульсов, шину установки, выходную шину,Недостатком данного формирователя является отсутствие защищенности от помех,Наиболее близким к предлагаемому формирователю по технической сути является формирователь длительности импульсов, содержащий генератор, счетчик импульсов, элемент ИЛИ, О-триггер, элемент И, выходные шины и шины входного кода,Недостатком известного устройства является его незащищенность от помех.Цель изобретения - повышение помехоустойчивости.Цель достигается тем, что в устройство формирования длительности импульсов, содержащее генератор импульсов, элемент ИЛИ, элемент И, первый триггер, выход которого соединен с выходной шиной, счетчик импульсов, входную шину, введены первый и второй одновибраторы, второй, третий триггеры, делитель частоты, инвертор, кодовая шина, причем О-вход второго триггера соединен с входной шиной и с входами первого и второго одновибраторов, выходы которых соединены соответственно с С-входами второго и третьего триггеров, выход второго триггера соединен с 1-входом первого триггера и с первым входом элемента ИЛИ, второй вход которого соединен с выходом третьего триггера, выход - с входами записи делителя частоты, информационные входы которого соединены с кодовой шиной, тактовый вход - с выходом генератора импульсов и с синхровходом счетчика импульсов, вход записи которого соединен с выходом первого триггера, выходы - с соответствующими входами элемента И, выход которого соединен с входом обнуле 5 10 15 20 25 30 35 40 45 50 55 ния счетчика импульсов и через инвертор - с В-входами первого и второго триггеров,С-вход первого из которых соединен с выходом делителя частоты и с В-входом третьего триггера, О-вход которого соединен с шиной логической единицы.Введение дополнительно перврго и второго формирователей импульсов, двух триггеров и делителя частоты с соответствующими связями обеспечивает необходимую задержку в формировании выходного импульса, что приводит к повышению помехоустойчивости и надежности в работе устройства.На фиг.1 представлена электрическая функциональная схема устройства; на фиг,2 - временные диаграммы, поясняющие его работу: а - сигнал на выходе генератора, б - сигнал на входной шине, в - сигнал на выходе делителя частоты, г - сигнал на выходной шине.Формирователь длительности импульсов содержит генератор 1 импульсов, элемент ИЛИ 2, первый триггер 3, выход которого соединен с выходной шиной 4, счетчик 5 импульсов, элемент И 6, выход которого соединен с входом обнуления счетчика 5, первый 7 и второй 8 одновибраторы, второй 9 и третий 10 триггеры, делитель 11 частоты и инвертор 12, вход которого соединен с выходом элемента И б, а выход - с входом обнуления первого 3 и второго 9 триггеров, вход синхронизации первого триггера 3 соединен с выходом делителя 11 частоты и с й-входом третьего триггера 10, 1-вход - с первым входом элемента ИЛИ 2 и выходом второго триггера 9, а выход - с входом записи счетчика 5 импульсов, выходы которого соединены с соответствующими входами элемента И, а С-вход - с выходом генератора 1 импульсов и с первым входом делителя 11 частоты, информационные входы которого соединены с кодовой шиной 13, а второй вход соединен с выходом элемента ИЛИ 2, второй вход соединен с выходом элемента ИЛИ 2, второй вход которого соединен с выходом третьего триггера 10, О-вход которого соединен с шиной "+1", а С-вход - с выходом первого одновибратора 7, вход которого соединен с входной шиной 14 устройства, с О-входом второго триггера 9 и входом второго одновибратора 8, выход которого соедиен с С-входом второго триггера 9,Формирователь длительности импульсов работает следующим образом,Если при включении питания до прихода входного сигнала первый триггер 3 оказался в единичном состоянии, тогда в счетчик 5 импульсов начнут поступать им1721808 50 55 пульсы с генератора 1 частоты, на задействованных выходах счетчика 5 установятся единичные уровни. Логическая единица, которая установится на выходе элемента И 6 сбросит счетчик 5, а проинвертированный сигнал с выхода инвертора 12 обнулит первый 3 и третий 10 триггеры, Таким образом схема придет в исходное состояние.При поступлении сигнала на входную шину 14 (фиг.2 б) первый одновибратор 8 (формирователь импульсов по переднему (фронту) установит второй триггер 9 в единичное состояние. С выхода элемента ИЛИ 2 сигнал "лог.1" поступит на вход делителя 11 частоты, разрешающий прохождение импульсов с генератора 1 в счетчик делителя частоты (в качестве делителя частоты можно использовать таймер 580 ВИ 53 в режиме деления частоты), В зависимости от того, какой коэффициент деления установлен на кодовой шине 13 делителя, сигнал на выходе делителя сформируется с задержкой (фиг.2 в), Этот сигнал установит первый триггер 3 в единичное состояние, а в счетчик 5 начнут поступать импульсы с генератора 1. Первый же импульс сформирует передний фронт выходного сигнала. Срез сигнала сформируется, когда на всех задействованных выходах счетчика 5 будут единицы, а с выхода элемента И 6 сформированный уровень логической единицы обнулит счетчик (фиг,2 г). Второй одновибратор 7 по заднему фронту входного сигнала сформирует импульс, который установит третий триггер 10 в единичное состояние и запустит делитель 11 частоты. Однако, если после спада входного сигнала будут помехи, то первый триггер 3 все равно не установится в единицу ввиду того, что сигнал на выходе делителя 11 появится после соответствующей задержки, зависящей от коэффициента деления,Таким образом, если после переднего и заднего фронтов входного сигнала будут помехи (фиг.2 б), то за счет задержки с выхода делителя 11 частоты первый триггер 3 удер,живается все это время в нулевом состоянии и с его выхода не снимаются ложные сигналы. Время задержки зависит от коэф фициента деления П, Он меняется программным путем в самых широких пределах.Предлагаемый формирователь по сравнению с известным позволяет за счет формирования сигнала, длительность которого 10 больше длительности помех, исключить появление ложных сигналов на выходе устройства, что делает его помехоустойчивым и надежным в работе.Формула изобретения 15 Формирователь длительности импульсов, содержащий генератор импульсов, элемент ИЛИ, элемент И, первый триггер, выход которого соединен с выходной шиной, счетчик импульсов, входную шину, о т лича ющийся тем,что,сцельюповышения помехоустойчивости, в него введены первый и второй одновибраторы, второй, третий триггеры, делитель частоты, инвертор, кодовая шина, причем О-вход второго 25 триггера соединен с входной шиной и с входами первого и второго одновибраторов, выходы которых соединены соответственно с С-входами второго и третьего триггеров, выход второго триггера соединенс 1-входом 30 первого триггера и с первым входом элемента ИЛИ, второй вход которого соединен с выходом третьего триггера, выход - с входом записи делителя частоты, информационные входы которого соединены с кодовой 35 шиной, тактовый вход - с выходом генератора импульсов и с синхровходом счетчика импульсов, вход записи которого соединен с выходом первого триггера, выходы - с соответствующими входами элемента И, вы ход которого соединен с входом обнулениясчетчика импульсов и через инвертор - с й-входами первого и второго триггеров, С- вход первого из которых соединен с выходом делителя частоты и с Й-входом третьего 45 триггера, О-вход которого соединен с шиной логической единицы.1721808 Составитель Н,ОсьмининТехред М.Моргентал Корректор М.Демчик Редактор О,Хрипта Заказ 964 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
