Триггер

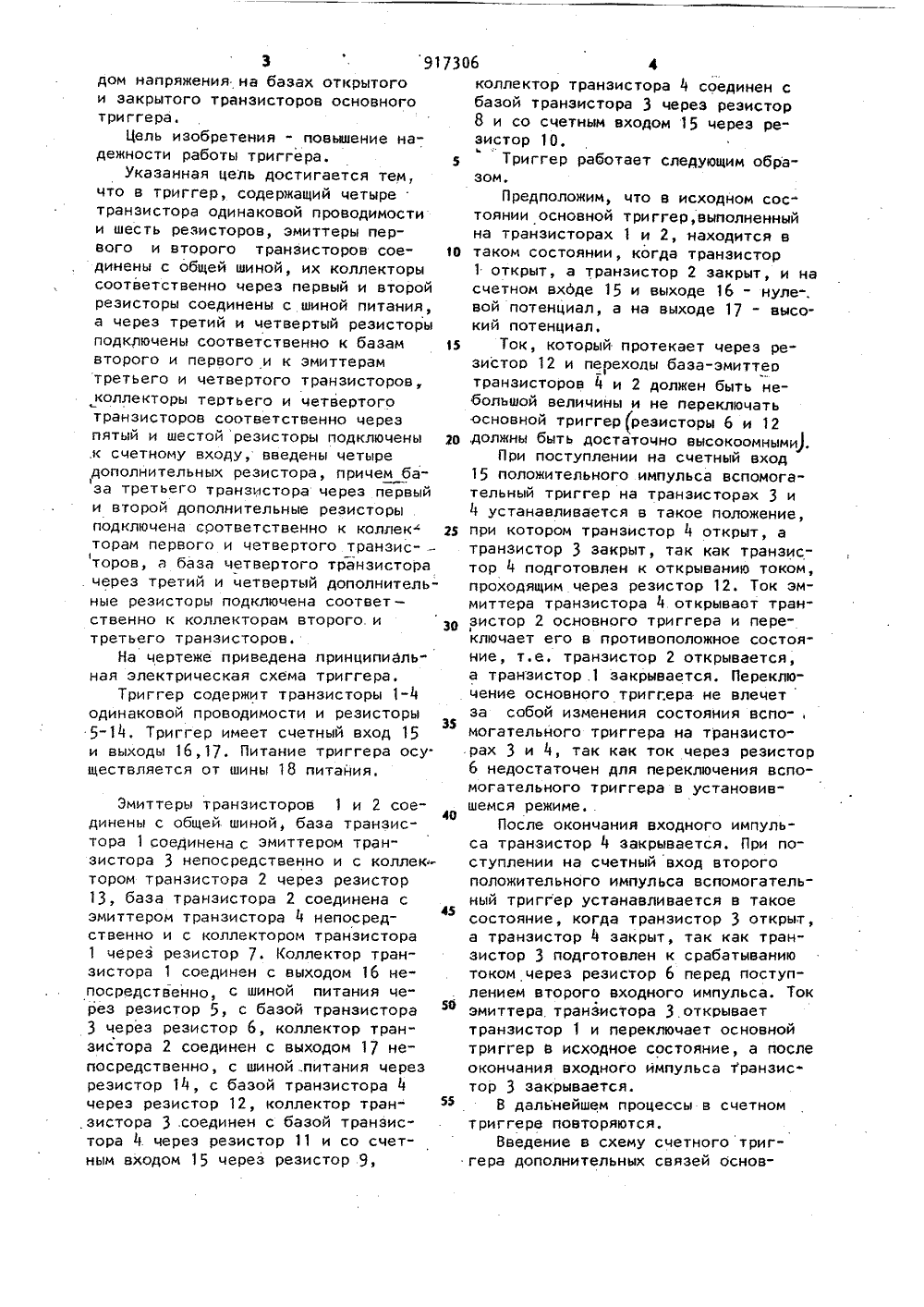

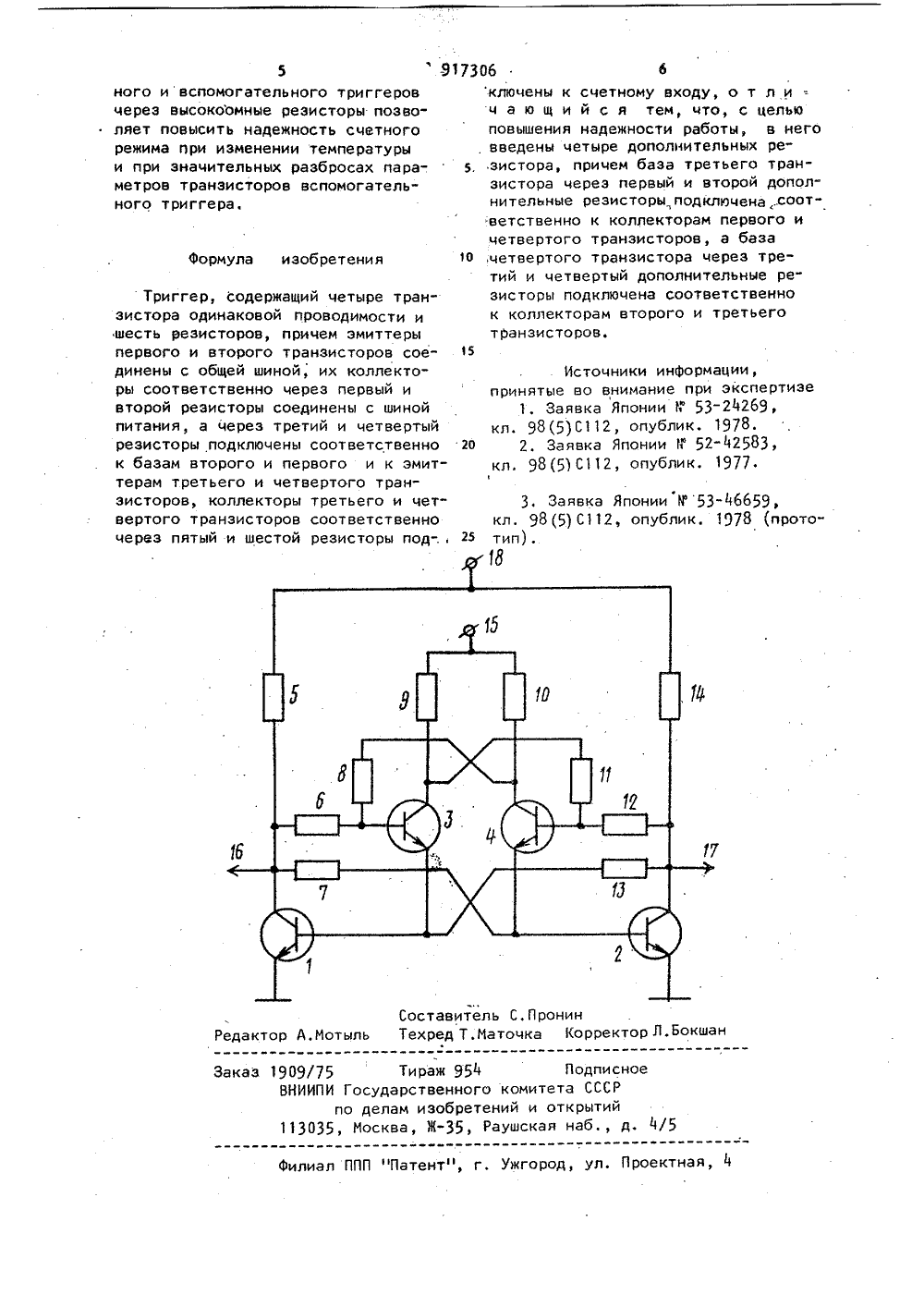

Союз Советск наСоцнапнстнчвскнкРеспублик О П И С А Н И Е (1 и 9173 О 6ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Дополнительное к авт. свнд-ву(22) Заявлено 011, 06. 80(21) 2933788/18-21 51)М. Кл. Н 03 К 3/2 нсоеднненнем заявки М 5 кударспаие 6 кювтет ССВР ю делан взебретенвя) Авторизобретения И.Богданов 1) Заявитель ычислительный центр Белорусской реконторы Госбанка СССР 51) ТРИГ репИзобретение относится к импульсной технике и может быть использовано в различных электронных устройствах автоматики, телемеханики и вычислительной техники в качестве, например, счетчика импульсов, делителя частоты следования импульсов.Известен счетный триггер, выполненный на четырех транзисторах одинаковой проводимости, содержащий основной триггер с перекрестными связями и два входных транзистора, коллекторы которых соединены со счетным входом, эммиттеры соединены с базами основного триггера, а базы через диоды - с коллекторами транзисторов основного триггера 11Недостатком такого счетного триггера является низкая надежность работы, так как он критичен к длительности импульсов на счетном входе.Известен счетный триггер, выполненный на шести транзисторах одинаковой проводимости 121 . Однако такои счетныи триггер имеет сложную схему и низкую надежностьработы, так как срабатывание входных транзисторов зависит от значительного перепада напряжений надиодах, включенных в эмиттерныецепи основного триггера.Наиболее близким к предлагаемому по технической сущности являетсясчетный триггер, содержащий основной триггер на двух транзисторахс перекрестными резисторными связями и вспомогательный входной триггерна двух транзисторах с накоплениемзаряда, эмиттера которых соединены 35с базами .транзисторов основного триггера, базы соединены перекрестнос коллекторами и через резисторыподключены к счетному входу 13 10Однако и этот счетный триггеримеет низкую надежность работы, таккак управление обрабатыванием вспомогательного входного триггера осуществляется незначительным пе а7306 4 коллектор транзистора 4 соединен сбазой транзистора 3 через резистор8 и со счетным входом 15 через резистор 10.Триггер работает следующим образом.Предположим, что в исходном состоянии основной триггер, выполненныйна транзисторах 1 и 2, находится втаком состоянии, когда транзистор1 открыт, а транзистор 2 закрыт, и насчетном вхдде 15 и выходе 16 - нуле-.вой потенциал, а на выходе 17 - высокий потенциал,Ток, который протекает через резистор 12 и перехолы база-эмиттеотранзисторов 4 и 2 должен быть небольшой величины и не переключатьосновной триггер рееисторы б и 12,должны быть достаточно высокоомными),При поступлении на счетный вход15 положительного импульса вспомогательный триггер на транзисторах 3 и4 устанавливается в такое положение,при котором транзистор 4 открыт, атранзистор 3 закрыт, так как транзиспроходящим цереэ резистор 12. Ток эммиттера транзистора 4 открывает транключает его в противоположное состояние, т.е. транзистор 2 открывается,а транзистор .1 закрывается, Переключение основного триггера не влечетза собой изменения состояния вспо-,могательного триггера на транзисторах 3 и 4, так как ток церез резистор6 недостатоцен для переключения вспомогательного триггера в установив 3 91дом напряжения на базах открытогои закрытого транзисторов основноготриггераЦель изобретения - повышение надежности работы триггера.5Указанная цель достигается тем,что в триггер, содержащий четыретранзистора одинаковой проводимостии шесть резисторов, эмиттеры первого и второго транзисторов соединены с общей шиной, их коллекторысоответственно через первый и второйрезисторы соединены с шиной питания,а церез третий и четвертый резисторыподклюцены соответственно к базам 15второго и первого и к эмиттерамтретьего и четвертого транзисторовколлекторы тертьего и четвертоготранзисторов соответственно черезпятый и шестой резисторы подключены 20.к сцетному входу, введены четыредополнительных резистора, причем база третьего транзистора через первыйи второй дополнительные резисторыподключена соответственно к коллек" 25торам первого и четвертого транзис- -1торов, а база цетвертого транзистора тор 4 подготовлен к открыванию током,. через третий и четвертый дополнительные резисторы подключена соответ -ственно к коллекторам второго изо зистор 2 основного триггера и перетретьего транзисторов.На чертеже приведена принципиальная электрическая схема триггера,Триггер содержит транзисторы 1-4одинаковой проводимости и резисторы5-14, Триггер имеет счетный вход 15и выходы 16,17. Питание триггера осуществляется от шины 18 питанияЭмиттеры транзисторов 1 и 2 соединены с общей шиной, база транзистора 1 соединена с эмиттером транзистора 3 непосредственно и с коллек тором транзистора 2 церез резистор 13, база транзистора 2 соединена с эмиттером транзистора 4 непосредственно и с коллектором транзисторачерез резистор 7. (оллектор транзистора 1 соединен с выходом 16 непосредственно, с шиной питания через резистор 5, с базой транзистора 3 через резистор 6, коллектор транзистора 2 соединен с выходом 17 непосредственно, с шиной питания через резистор 14, с базой транзистора 4 через резистор 12, коллектор транзистора 3 .соединен с базой транзистора 4. через резистор 11 и со счетным входом 15 через резистор 9,ЛО Л 5 50 55 шемся режимеПосле окончания входного импульса транзистор 4 закрывается. При поступлении на счетный вход второго положительного импульса вспомогательный триггер устанавливается в такое состояние, когда транзистор 3 открыт, а транзистор 4 закрыт, так как транзистор 3 подготовлен к срабатыванию током через резистор 6 перед поступлением второго входного импульса, Ток эмиттера транзистора 3 открывает транзистор 1 и переключает основной триггер в исходное состояние, а после оконцания входного импульса транзистор 3 закрывается.В дальнейшем процессы в счетном триггере повторяются.Введение в схему счетноготриггера дополнительных связей основ917306 Формула изобретения 15 Составитель С,Пронинктор А.Мотыль Техред Т.Маточка Корректор Л.мокшаШ е раж 95 твенно изобре Ж,909/75 Т ВНИИПИ Государпо делам 113035, Москва Подписноеета СССР каз ко открытии ая наб., д нии Патент", г. Ужгород, ул. Проектная,илиа ного и вспомогательного триггеровчерез высокоомные резисторы позволяет повысить надежность счетногорежима при изменении температурыи при значительных разбросах параметров транзисторов вспомогательного триггера,Триггер, содержащий четыре транзистора одинаковой проводимости и шесть резисторов, причем эмиттеры первого и второго транзисторов соединены с общей шиной, их коллекторы соответственно через первый и второй резисторы соединены с шиной питания, а через третий и четвертый резисторы подключены соответственно к базам второго и первого и к эмиттерам третьего и четвертого транзисторов, коллекторы третьего и четвертого транзисторов соответственно через пятый и шестой резисторы под-.,ключены к счетному входу, о т л и =ч а ю щ и й с я тем, что, с цельюповышения надежности работы, в него, введены четыре дополнительных ре.зистора, причем база третьего транзистора через первый и второй дополнительные резисторы подключена соот:ветственно к коллекторам первого ичетвертого транзисторов, а база 10 четвертого транзистора через тре"тий и четвертый дополнительные резисторы подключена соответственнок коллекторам второго и третьеготранзисторов. Источники информации,принятые во внимание при экспертизе Заявка Японии 11 53-24269,кл. 98(5)С 112, опублик, 1978. 20 2. Заявка Японии Г 52-42583 кл. 98(5) С 112, опублик. 1977
