Генератор импульсов с программным управлением

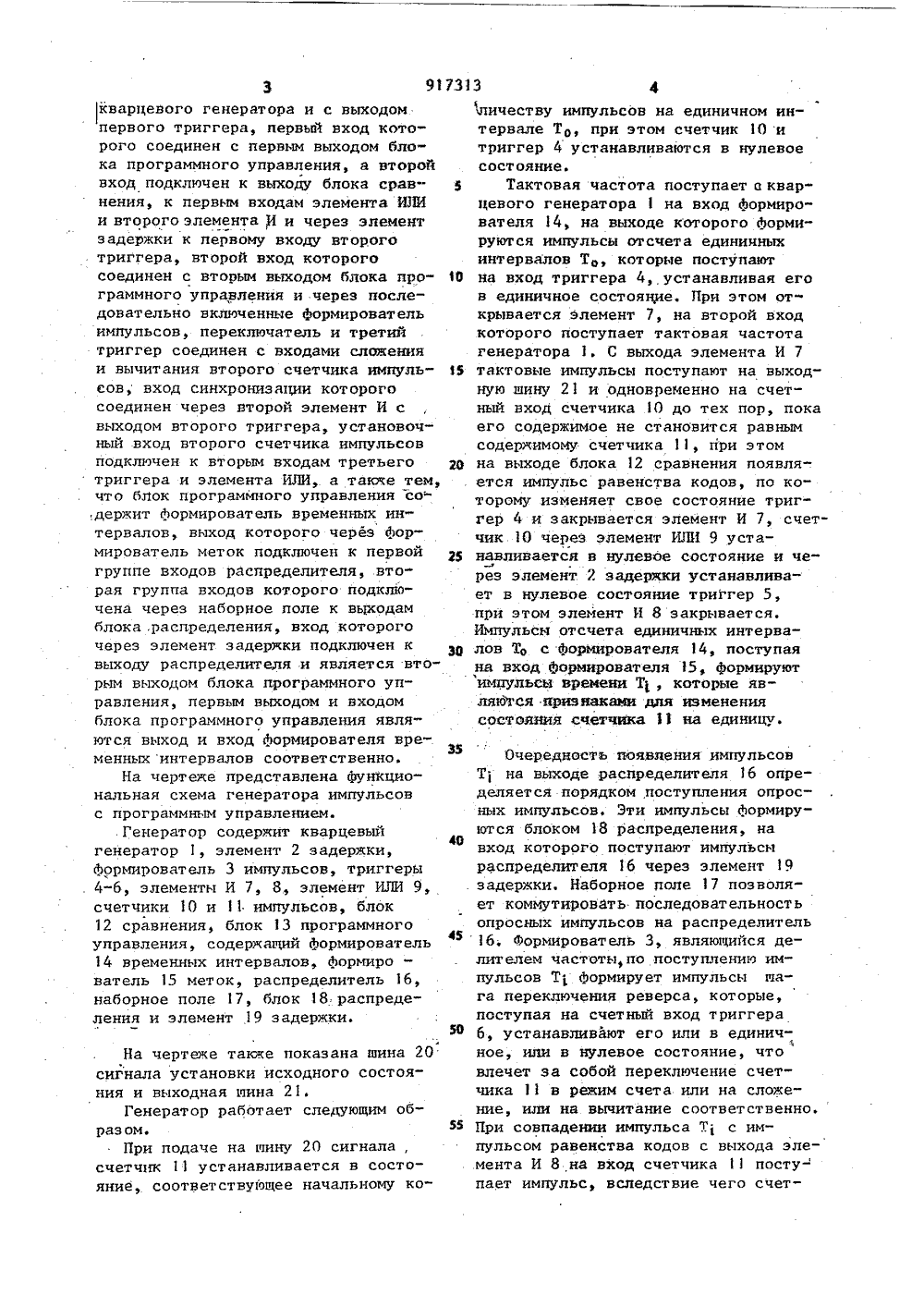

, оц 917313 ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ Союз СоветснмкСоцмалмстмчеснмкРеслублмн(23) Приоритет 1 Ьеударстееией комитет СССР ав деам изобретений н открытий(71) Заявитель аганрогский радиотехнический инсти 54) ГЕНЕРАТОР ИМПУЛЬСОВ УПРАВЛЕНИЕМОГРОМНЫМ к элемен. Изобретение относится к импульсной технике,Известен генератор, содержащийгенератор импульсов, блок управления, элементы И, элементы "Запрет",триггер, счетчик импульсов 11 .Однако данный генератор можетгенерировать только одну Аункцив.Наиболее близким к предлагаемомупо технической сущности является генератор, содержащий генератор им"пульсов, соединенный с блоком управления и генератором временных интервалов, которые соединены с первымсчетчиком приращения и счетчикомормирователем, элемент ИЛИ, пер-вый и второй входы которого соединены через соответствующие элементызадержки к первым входам блоков сравнения, вторые входы которых соединены,с выходами счетчиков приращений,а выходы соединены с входами счетчика-Формирователя и делителя частоты соответственно, Аормирователь 12) Однако данный генератор могоже генерировать только одну цию, а для перестройки генератора требуется дополнительная аппаратура.Цель изобретения - раснирение функциональных возможностей.Поставленная цель достигается тем, что в генератор импульсов с про" граммным управлением, содержащий кварцевый генератор, два счетчика импульсов, разрядные выходы которых соединены с соответствующими входами блока сравнения, элемент ИЛИ, выход которого подключен к первому входу первого счетчика импульсов, элемент задержки, Аормирователь импульсов, блок программного управления, вход которого подключен к выходу кварцевого генератора, введены переключатель, три триггера и два та И, а второй счетчик импульсов выполнен реверсивным, приче и второй входы первого элем ;соединены соответственно с3 91731Гкварцевого генератора и с выходомпервого триггера, первый вход которого соединен с ервнм выходом блока программного управления, а второйвход подключен к выходу блока сравкения, к первым входам элемента ИЛИи второго элемента И и через элементзадержки к первому входу второготриггера, второй вход которогосоединен с вторым выходом блока программного управления и через последовательно включенные формировательимпульсов, переключатель и третийтриггер соединен с входами сложенияи вычитания второго счетчика импульсов, вход синхронизации которогосоединен через второй элемент И свыходом второго триггера, установочный вход второго счетчика импульсовподключен к вторым входам третьего р 11триггера и элемента ИЛИ, а также тем,что блок программного управления со,держит формирователь временных интервалов, выход которого через формирователь меток подключен к первойгруппе входов распределителя, вто"рая группа входов которого подключена через наборное поле к выходамблока .распределения, вход которогочерез элемент задержки подключен квыходу распределителя и является вторым выходом блока программного управления, первым выходом и входомблока программного управления являются выход и вход формирователя временных интервалов соответственно.На чертеже представлена функциональная схема генератора импульсовс программным управлением.Генератор содержит кварцевыйгенератор 1, элемент 2 задержки,формирователь 3 импульсов, триггеры4"6, элементы И 7, 8, элемент ИЛИ 9,счетчики 10 и 11 импульсов, блок12 сравнения, блок 13 программного45управления, содержащий формирователь14 временных интервалов, формиро -ватель 15 меток, распределитель 16,наборное поле 17, блок 18: распределения и элемент 19 задержки.50На чертеже также показана шина 20сигнала установки исходного состояния и выходная шина 21.Генератор работает следующим об 55раз ом,При подаче на шину 20 сигнала,счетчик 11 устанавливается в состояние, соответствующее начальному ко 3 4личеству импульсов на единичном интервале То, при этом счетчик 10 и триггер 4 устанавливаются в нулевое состояние.Тактовая частота поступает а кварцевого генератора 1 на вход формирователя 4, на выходе которого формируются импульсы отсчета единияных интервалов Т, которые поступают на вход триггера 4, устанавливая его в единичное состояние. При этом открывается элемент 7, на второй вход которого поступает тактовая частота генератора 1. С выхода элемента И 7 тактовые импульсы поступают на выходную шину 21 и одновременно на счетный вход счетчика 10 до тех пор, пока его содержимое не становится равным содержимому счетчика 11, при этом на выходе блока 12 сравнения появляется импульс равенства кодов, по которому изменяет свое состояние триггер 4 и закрывается элемент И 7, счетчик 10 через элемент ИЛИ 9 устанавливается в нулевое состояние и через элемент 2 задержки устанавливает в нулевое состояние триггер 5, при этом элемент И 8 закрывается.Импульсы отсчета единичных интервалов Т с формирователя 14, поступая на вход формирователя 15, формируют импульсы времени Т 1, которые являются признаками дпя изменения состояния счетчика 1 на единицу. Очередность появления импульсов Т 1 на выходе распределителя 16 определяется порядком поступления опросных импульсов, Эти импульсы формируются блоком 18 распределения, на вход которого поступают импульсы распределителя 16 через элемент 19 задержки, Наборное поле 17 позволяет коммутировать последовательность опросных импульсов на распределитель 16, Формирователь 3, являющийся делителем частотыпо поступлению импульсов Т 1 формирует импульсы шага переключения реверса, которые, поступая на счетньп вход триггера 6, устанавливают его или в единичное, ипи в нулевое состояние, что влечет за собой переключение счетчика 11 в режим счета или на сложение, или на вычитание соответственно.При совпадении импульса Т 1 с импульсом равенства кодов с выхода элемента И 8 на вход счетчика 11 посту" пает импульс, вследствие чего счетФормула изобретения Источники инАормации,З 5 ,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 547 О 30, кл. Н 03 К 3/б 4, 1974.2. Авторское свидетельство СССР1 Р 513485, кл. Н ОЗ К 5/153, 1974. 3 ,9173 чик 11 изменяет свое состояние на единицу и сохраняет это состояние до поступления следующего импульса Т , совпадающего с сигналом равенства кодов. %Таким образом, в предлагаемом генераторе осуществляется расширение Функциональных возможностей за счет программной перестройки режима работы. 16 Генератор импульсов с программным 15 управлением, содержавший кварцевый генератор, два счетчика импульсов, разрядные выходы которых соединены с соответствующими входами блока сравнения, элемент ИЛИ, выход кото рого подключен к первому входу первого счетчика импульсов, элемент задержки, .формирователь импульсов, блок программного управления, вход котррого подключен к выходу кварце вого генератора, о т л и ч а в щ и йс я тем, что, с целью расширения Функциональных возможностей, в него введены перекпвчатель, три триггера и два элемента И, причем второй ЗО начетчик импульсов выполнен реверсивным, первый и второй входы первого элемента И соединены соответственно с выходом кварцевого генератора и с выходом первого триггера, первый.Р вход которого соединен с первым выходом блока программного управления, а второй вход подключен к выходу блока сравнения, к первым входам эле 13 бмента ИЛИ и второго элемента И и че- . рез элемент задержки к первому входу, .второго триггера, второй вход которого соединен с вторым выходом блока программного управления и через последовательно включенные формирователь импульсов, переключатель и третий триггер соединен с входами слокения и вычитания второго счетчика импульсов, вход синхронизации которого соединен через второй элемент И с выходом второго триггера, установочный вход второго счетчика импульсов подключен к торим входам третьего триггера и элемента ИЛИ.2. Генератор по п. 1, о т л ич а в щ и й с я тем, что блок программного управления содержит Формирователь временных.интервалов выход которого через формирователь Меток подключен к первой группе входов распределителя, вторая группа входов которого подключена через наборное поле к выходам блока распределения, вход которого через элемент задержки подключен к выходу распределителя и является вторым выходом блока программного управления, первым выходом,и входом блока лроа ,граммного управления являются выход и вход формирователя временных интер" .валов соответственно.феп заПП Патент , г. Ужгород, ул. Проектная, 4 нии 917313 Заказ 1909175 Тираж 95 Подписи
