Трансформатор с регулированием на постоянную силу тока

Номер патента: 32622

Автор: Бадмас

ZIP архив

Текст

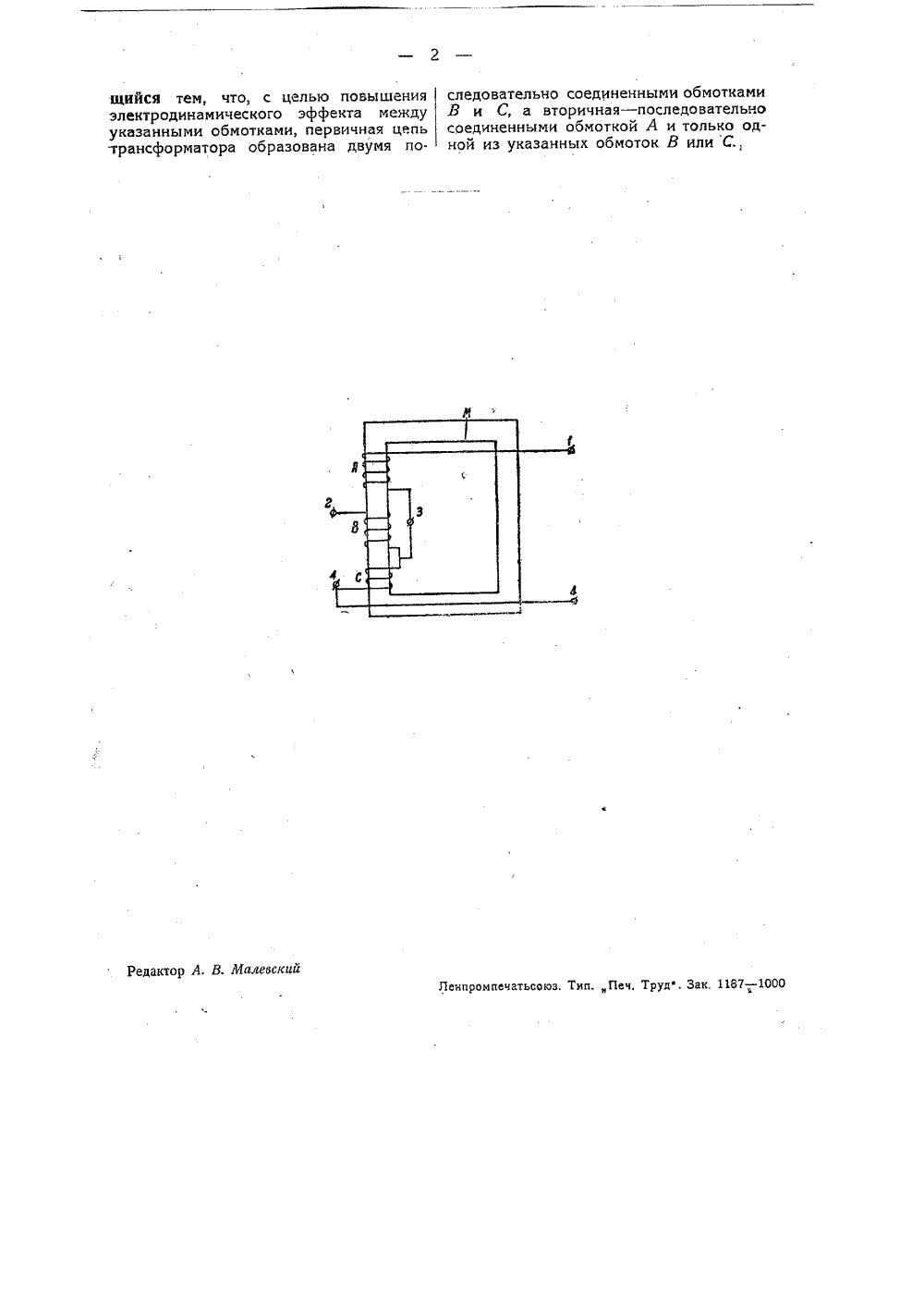

М 32622 ласс 216-, 53 и 5 ТОРСИ СВ ТВО, НА ИЗОБРЕТЕНИ П НИЕ трансформатора с регулирование Бадвас ерв.ыдаче авторского свидетельства опубликова При изменении силы тока в подвижной катушке увеличивается ее электро- динамическое взаимодействие с неподвижными катушками, в результате чего она перемещается так,что расстояние ее от неподвижной катушки увеличивается. Следствием этого является уменьшение взаимоиндукции и, следовательно, электродвижущей силы во вторичной сетй, отчего ток меняется и остается,неизменным. Комбинированная обмотка позволяет осуществить большую чувствительность по сравнению с той, какая была бы при простой автотрансформаторной схеме. Таким образом, трансформатор дает ток неизменной силы во вторичной сети при меняющемся напряжении первичной сети и неизменном сопротивлении вторичной сети или при переменном сопротивлении вторичной сети и постоянном по величине напряжения первичной сети переменного тока,Трансформатор может быть выполак однофазным, так и многофазнен кным. улированием насуществляемым ижных первичоток, отличаюТрансформатор с ре остоянную силу тока, ри помощи взаимопод ых и вторичных обм авторскому свидетельству А.1932 года (спр. о Известны уже трансформаторы и реактивные катушки, обмотки которых с целью регулирования величины взаимо- индукции, сделаны подвижными друг относительно друга, причем взаимное перемещение указанных обмоток. вызы вается электродинамическим воздействием между ними. Предлагаемое изобретение касается устройства такого трансформатора и имеет целью повышение электродинамического эффекта между подвижными его обмотками,На чертеже изображена схема трансформатора.Трансформатор представляет собою магнитопровод М с тремя катушками А,В, С, из которых одна имеет возможность перемещаться, удаляясь от двух других неподвижных катушек. Неподвижные катушки В и С соединены последовательно и приключены к зажимам 3 и 4 первичной сети переменного тока, К зажиму 3 присоединяется катушка А Вторая сеть (сеть потребителя) приключается к зажимам 7 и 4. Очевидно, что в предлагаемой схеме комбинируется автотрансформатор (обмотка В.и,С) с трансформатором (добавочная обмотка А). Оф. мотка А обтекается током вторичндй сети (как обмотка трансформатора), обмотка В в ток первичной сети и обмотка С - результирующим током (как общая обмотка автотрансформатора),остоянную силу тока.аявленному 25 ноября19132).о 31 октября 1933 года. мет изобретениящийся тем, что, с целью повышения электродинамического эффекта между указанными обмотками, первичная цепь .трансформатора образована двумя последовательно соединенными обмотками .8 и С, а вторичная - последовательно соединенными обмоткой А и только одной из указанных обмоток 8 или С.,
