Вариометр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 31315
Автор: Бушбек
Текст

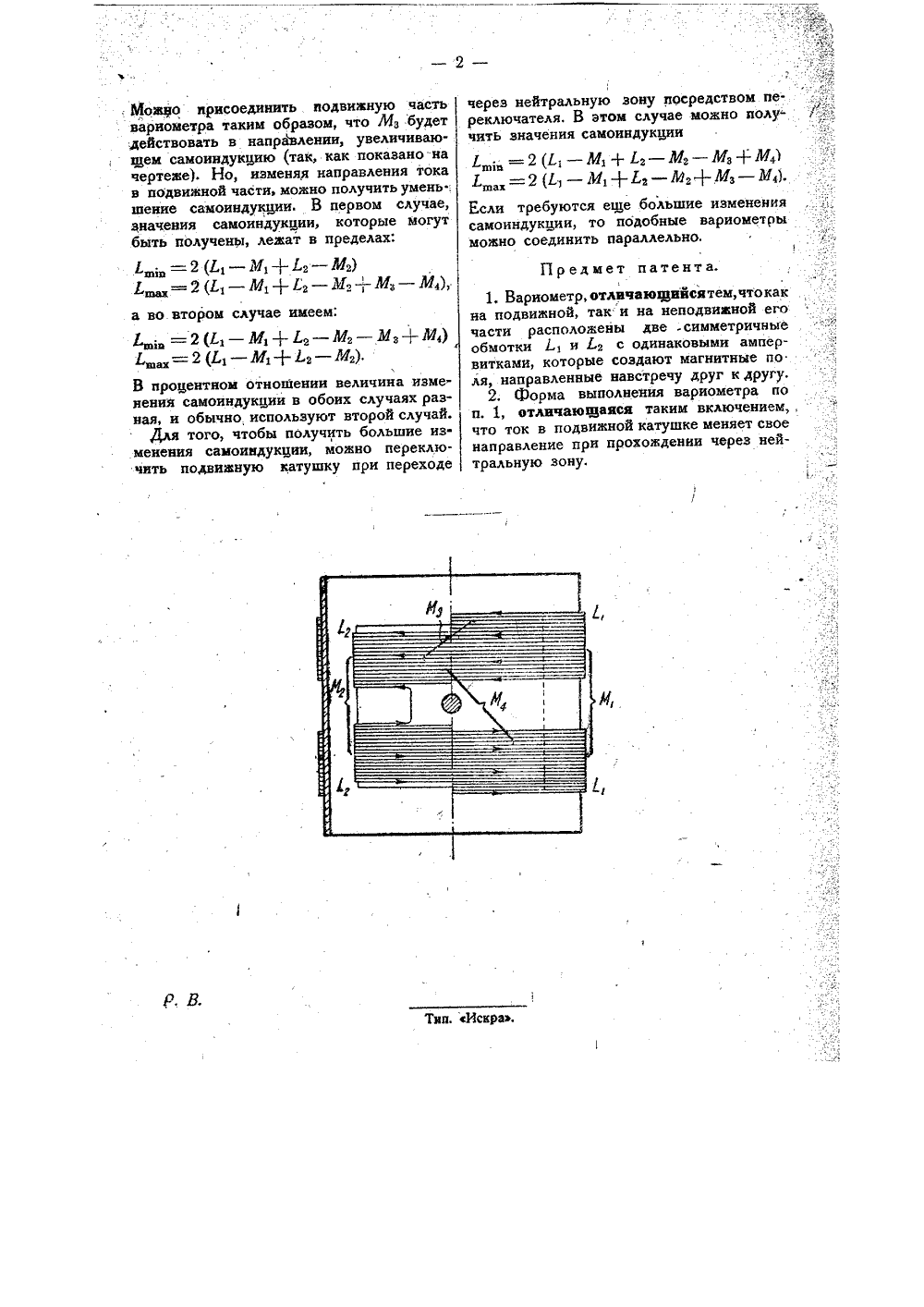

Класс 21 афр 6831315 пдтент нА изовРетение ОПИСАНИЕ вариометра.К патенту ин-ной фирмы иТелефункен о-во беспроволочной телегРафии с огР, отв." (нТе 1 еЕцп 1 сепп Севе 11 зсЬай Ыг с 1 гаЫозе Теер арБ 1 е гп. Ь. Н.), в г. Берлине, Германия, заявленному4 августа 1932 года (спр,о перв.92571). Действительный изобретатель ин-ц Вернер Бушбек (%егпег ВизсЬЬесЦ.О выдаче патента опубликовано 31 июля 1 о 33 года. Лействие патента распространяется на 15 лет от 31 июля 1933 года.Для правильной работы передатчиковс независимым возбуждением весьма су-щественно обеспечить отсутствие нежелательных связей между отдельными элементами передатчика. К числу подобных связей относится емкостная связь, обусловленная емкостью сетка-анод генераторных ламп, которая нейтрализуется известными схемами, Правильная работа этих последних схем возможна тогда, когда отсутствуют другие побочные связи, например, индуктивная связь. В передатчиках малой мощности эти побочные связи уничтожаются посредством экранирования. Но при конструировании пере датчиков большой мощности, элементыпоследних размещают довольно свободно на больших площадях, а тогда расстояние между отдельными каскадами передатчика, т.-е. габарит всего передатчика опреде-, ляется в существенной степени максимально допустимыми побочными индуктивными связями. Как известно, подобные, побочные связи могут быть значительноснижены, если употребить способ введе-, ння есхреяных связей (Епйсорреипй). Ноэти способы не могут быть употреблены в тех каскадах передатчика, где имеют место регулируемые вариометры, так как342 любому положению вариометра соответствует иная конфигурация поля, а следовательно, будет изменяться и величина побочной связи.Предлагается такой вариометр, в котором, согласно изобретению, как на подвижной, так и на неподвижной его части расположены по две симметричные обмотки с одинаковыми ампервитками, которые создают магнитные поля, направленныенавстречу друг к другуНа чертеже изображен схематически предложенный вариометр, Обмотки его так расположены, что только между близко расположенными частями обмотки имеет место определенная взаимоиндукция, которая допускает возможность изменения величины самоиндукции вариометра. При повороте подвижной части вариометра, магнитное поле вдали от катушек почти отсутствует и это будет иметь место при любом положении катушек вариометра. Можно показать, что изменения самоиндукции подобного вариометра ограничиваются углом поворота подвижной части до 90", так как по причине симметрии при 180 О уже достигается исходное положение, Из чертежа видно, что взаимоиндукпия М; будет всегда больше Ий,Можно присоединить подвижную часть вариометра таким образом, что Мз будет действовать в направлении, увеличивающем самоиндукцию (так, как показано на чертеже). Но, изменяя направления тока в подвижной части, можно получить уменьшение самоиндукции. В первом случае, значения самоиндукции, которые могут быть получены, лежат в пределах: Аш,в -- 2 (Л, - М 1+ 1. - М)Ашду=2 (1 1+ 2й3 4)а во втором случае имеем:1.ш,а = 2 ("-1 - А+ 2 В - ,3+ 4) шах= 2 (1 - А+ А - г)В процентном отношении величина изменении самоиндукцнй в обоих случаях разная, и обычно. используют второй случай.Для того, чтобы получить большие изменения самоиндукции, можно переклю. чнть подвижную катушку при переходе через нейтральную зону посредством пе,Р.реключателя, В атом случае можно лолу- ., я,чнть значения самоиндукциифшщ 2 (1 1 + 2 2 3 + 4)=2 (Е, - М, +Е - М+Мз - М 4)Если требуются еще большие изменениясамоиндукции, то подобные вариометрыможно соединить параллельно,Предмет патента,1. Вариометр, отличающийся тем,что как на подвижной, так и на неподвижной его части расположены две .симметричные обмотки 1.1 и Ь с одинаковыми ампер- витками, которые создают магнитные по ля, направленные навстречу друг к другу.2, Форма выполнения вариометра по п, 1, отличающаяся таким включением что ток в подвижной катушке меняет свое направление при прохождении через нейтральную зону,
СмотретьЗаявка
92571, 04.08.1932
Телефункен, О-во беспроволочной телеграфии с огр. отв
В. Бушбек
МПК / Метки
МПК: H01F 21/02
Метки: вариометр
Опубликовано: 31.07.1933
