H02P 13/12 — путем изменения магнитного смещения

Номер патента: 12848

Опубликовано: 31.01.1930

Автор: Енгибарян

МПК: H01F 29/14, H02M 5/12, H02P 13/12 ...

Метки: вторичным, колеблющемся, напряжением, напряжении, первичном, постоянным, предназначенный, работы, трансформатор

...его постоянным током, получаемым от того же источника посредством выпрямителя ХХ.Магнитный шунт 1, увеличивающий первичное рассеяние. назначен ограничивать первичный ток, возрастающий вследствие увеличения насыщения при дополнительном намагничивании постоянным током.В качестве выпрямителя может служить всякое, служащее для этого устройство соответствующей мощности. у которого напряжение со стороны постоянного тока прямо пропорционально напряжению питающего тока. Чтобы предохранить источник постоянного тока от переменного, можно включить дроссельную катушку в цепь дополнительной обмотки. Предлагаемый трансформатор может быть осуществлен для переменного токас любым числом фаз. Предел величинымощности, и которую может быть...

Номер патента: 38228

Опубликовано: 31.08.1934

Автор: Левин

МПК: G05F 1/22, H01F 29/14, H02J 3/12 ...

Метки: переменного, сетях, электрических

...трансформаторов, на чертеже не показанных.В одном из крайних положений распоеделительного аппарата Р, при полном насыщении железа реактивных катушек 1 - 3 - 5, и 2 4 8 током постоянного направления благодаря обмоткам 5, 8 работающей цепи А - Б, индуктивное сопротивление обмоток 7 - 3, 2 - 4 сделается практически равным нулю, так что потенциалы зажимов 7 и 2 будут отличаться от потенциалов зажимов 3 и 4 только на величину омического паде. ния напряжения, в силу чего вэтом случае индиктирующие обмотки и - к трансформатора Т, через распределительный аппарат Р, окажутся приключенными зажимами и к трехфазной сети 70, впунктах 9, а зажимами к к нулевойточке.Тогда в обмотках Н - К трансформатора Т, согласно постановленному условию, будут...

Номер патента: 55203

Опубликовано: 01.01.1939

Автор: Карасев

МПК: H01F 29/14, H02P 13/12

Метки: нагрузкой, регулированием, трансформатор

...магннтопровода будет постоянным за период. Будет происходить некоторый не учтенный эффект от небольших относительно потоков, сцепляющих разные обмотки, но он не изменит . картины, ибо и эти потоки образуют многофазную систему.Если поле силового тока (от обмотки ОС) сделается соизмеримым с подмагничивающим полем, то магнитное сопротивление все же будет периодически меняться за период.Однако, можно возбудить в элементах такое замкнутое в каждом элементе поле, пропорциональное силовому току, которое будет ослаблять это изменение магнитной проводимости за период, могущее по. рождать высшие гармонические.Анализ показывает, что это поле должно быть косинусоидальным, Таким образом, если во всех элементах возбудим косинусоидальное...

Номер патента: 96714

Опубликовано: 01.01.1954

МПК: H01F 29/14, H02M 5/12, H02P 13/12

Метки: 96714

...переениьх э.,.с. ь обмотках ,правления.ца О-образных ссрдс 1(ццкях. 113 чср- ТЕРКС Г 10 Кс 1 ЗЯПЫ: ООМОКЦ ПСРС)1 СЦЦО- го тока первой, второй и третьей фазы, ссх)яцпе каждая цз двух ПОСС ЕДО В с 1 ТСГ( ЦО ВКГ( 10(С(Ц 111 Х 13- стсЙ 1 ц 1, 2 ц 2, 3 11 3 0 мткс) управ)сция 4; О-обрязцыс серлсчцики 5; СРсдцпе стсРжци СС; кРс 1 Й- н пс стс 1)ж пи КС; 1 с 11 Ц 1 11 Ок и, б, в, с. с), с,Обмоток упрсц),(сцц 51 сРкс( 1,)ч 11 ООЛ 1 ПС ОДПОЙ В ЗЯВИСИЪ 10 СТЦ 1 СИСТСЬ УПРс 1 В,1 ЕПИ 5(,ЧРОСССЛЕ. ЦЯС 1(ЦСИИ 51.СХЕ.111, РЗОбрс 91(ЕИПЬЕ ця 11)11.1, 2 1( 3, работают слс,чуюп(им ора- ЗОМ.Обмотки псрсмеццго т(п(а 1, 2 И с 5 ПОДК,ПО 1310 ТС 51 КонпсЧЪИ С, О И 0 к сети трехфазцого псремсццого тоКс 1, 3 КОЦЦЯ,1 И а, С) П С и РЕХ(РЯЗЦО( цагрузке 1...

Номер патента: 119633

Опубликовано: 01.01.1959

Автор: Журавлев

МПК: B23K 11/24, H01H 36/00, H02M 5/16 ...

Метки: частоты

...из этих дросселей расположен на ярме сварочного трансформатора, а второй вне зоны действия магнитного поля трансформатора.При нормальной работе сварочного трансформатора, когда внешнее магнитное поле трансформатора невелико, равновесие моста не нару119633 шается и напряжение на его диагонали мало или равно нулю. Трансформатор 7 не подает пики синхронизации на лампы триггера.При насыщении магнитопровода сварочного трансформатора вследствие протекания сварочного тока в одном направлении изменяется сопротивление дросселя, расположенного на ярме сварочного трансформатора, и равновесие моста нарушается. На его диагонали появляется напряжение, и трансформатор 7 подает напряжение синхронизации на лампы триггера. В результате срабатывания...

Номер патента: 124024

Опубликовано: 01.01.1959

Авторы: Воронков, Френкель

МПК: H01F 29/14, H02P 13/12

Метки: реактор

...источнику Пнтаннэъ Обо 31.1Ь 5;1:11 (йыгогын 1211 С)13 рогнггсэргп 1121121101 свою половину нагрузки эгхсьггр;нн-с 2 м: 1118;" Всгоочног 131.11 О 101111 к обонх ножовин обмогкн 11.нз).:1 г н жнычнгцчъщъон 5111192121 комтнчмчтркэазгать создангшхтыо нххн ънагннчньн тигля.Нон вшрсггннк .%г 1.:1 гн 1 ъ 11: сргнитжчгсын дьо 1 ъсччзуот только одна на цяонннгп обмотки, ЮН 13111 Ъ 111;э:11 с 11 з;:о пгорон со но 1 о;н 1 нъ 1 гтрокргнххгггкн. Мыши циник редакторы уводнтннвногсэа н токи 101(:т 1о 3 ншннэъ мынъннннтсн.цтннын что; в н 21 гнжгонотводе :.:ор. 2 огг;н 11: 21 О 1.1 О 1118 СТ нзбьъ ъок магнитшнаннеунъ;11 снгвы в ром.С ЦСЛЫО СНЕНКРПНРЕ НЕПьТННКРННЧ 1. М 1 К 1-.)М НЧН ТСУУДЗН) Р1 1г-гндюр рцгагснъры пщмэкрьггь нигшггньш шугггггм с...

Номер патента: 124502

Опубликовано: 01.01.1959

Авторы: Пеккер, Цоканов

МПК: G05B 5/01, H01F 29/14, H02M 7/06 ...

Метки: стабилизатор

...питающейсети переменного тока. Вторичные обмотки Чз и Г 4 соединены также последовательно, но встречно и замкнуты через двухполупериодный выпрямитель на нагрузочное сопротивление Р, с которого снимается выходноенапряжение У,До тех пор, пока оба сердечника не насыщеньках и"з и й 4 наводятся э.д.с., равные по величинезнаку, При этом напряжение на сопротивлении н ференциального типа ия выпрямленного на 1, во вторичных обмоги противоположные:10 агрузки Р равно нул 1 о., 124502 Вследствие того, что один из сердечников подмагничивается потоком по. стоянного магнита, их моменты насыщения не совпадают, В течение времени, когда один сердечник насыщен, а другой не насыщен, через сопротивление нагрузки протекает ток, так как ненасыщенный сердечник...

Номер патента: 152682

Опубликовано: 01.01.1963

МПК: H02J 7/12, H02P 13/12

Метки: 152682

...Такая система позволяет производить за152682рядку нескольких аккумуляторов и обеспечить возможность индивидуального изменения режима заряда.На чертеже представлена электрическая схема зярядного устройства.Питание зарядных ячеек осуществляется от сети переменного тока. В качестве стабилизирующего элемента схемы, обеспечивающего постоянство зарядного тока, используется феррорезонансный контур, включенный в цепь первичной обмотки трансформатора Т и состоящий из конденсатора С и ненасыщенного дросселя Д. Этот контур работает в таком режиме, что его сопротивление,увеличивается с повышением ,напряжения на контуре и уменьшается с понижением напряжения,Ввиду нелинейности сопротивления контура ток в первичной обмотке трансформатора Т...

Номер патента: 152701

Опубликовано: 01.01.1963

МПК: H01F 29/14, H02P 13/12

Метки: 152701

...трансформатора состоит из двух трехфазных сердечников А и Б, имеющих общее ярмо. Стержни сердечников разделены иа две параллельные части, на которых размещаются обмотки управления ОУ, соединенные на каждом стержне встречно по отношению к наводимым в них э, д. с. основной частоты, Создаваемые этими обмотками потоки подмагничивания замыкаются по стержням и прилегающим к ним участкам ярма. Каждый из сердечников имеет свою систему первичных От и вторичных О обмоток переменного тока с различными коэффициентами трансформации, Обе системы включены последовательно.152701Подмагничивание объема стали внутри обмоток переменного тока, создаваемое обмотками управления, обеспечивает хорошие регулировочн ые свойства трансформаторов, возможность...

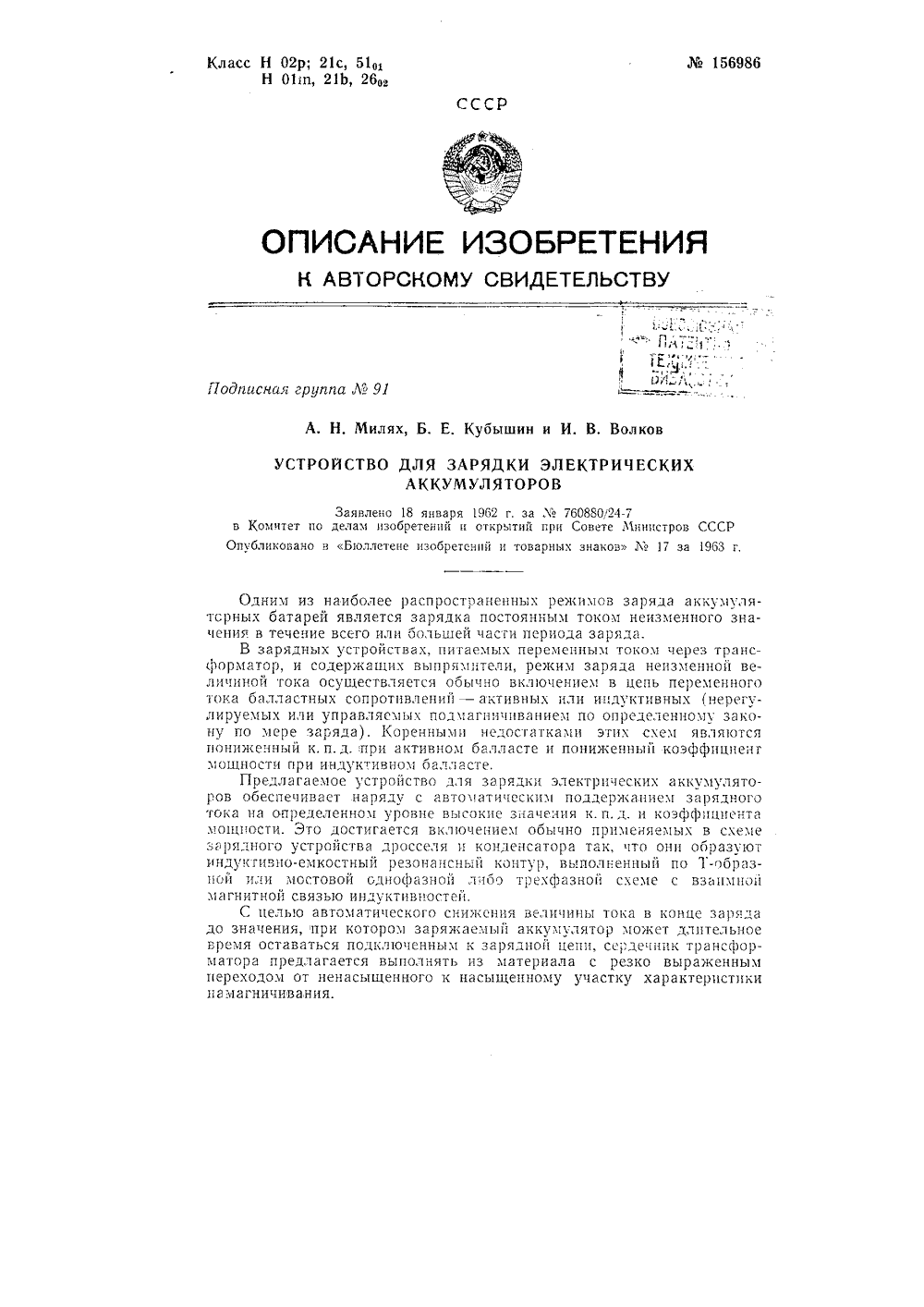

Номер патента: 156986

Опубликовано: 01.01.1963

МПК: H02J 7/12, H02P 13/12

Метки: 156986

...сопротивление нагрузки с выходным сспротивлением контура и тем самым добиться высокого к. п. д, устройства,Выпрямленный мостом В, зарядный ток 1 Ч так же как и переменный ток,на входе моста, не зависит от величины нагрузки, которой является заряжаемая батарея БПоэтому, несмотря на возрастание напряжения батареи по мере ее заряда, зарядный ток остается практически неизменным в течение всего времени заряда.Индуктивно-емкостный резонансный контур может быть выполнен не только по Т-образной, но и по мостовой схеме (фиг. 2), при которой к.п.д., коэффициент мощности и точность стабилизации такие же, как при Т-образной схеме. В обеих схемах коэффициент должен быть равен ,нулю.15 б 98 бПри наличии трехфазной пита, ошей сети предлагаемое...

Номер патента: 425295

Опубликовано: 25.04.1974

Авторы: Ахалкаци, Гидротехнических, Грузинский, Церетели

МПК: H02J 3/12, H02P 13/12

Метки: двумя, настройки, обмотками, рабочими, реактора, управляемого

...между двумя обмотками реактора пХр, тем больше влияние изменения тока 1 на напряжение Уг Реактор может оказаться в следующих трех режимах:Х,) п Хр - сопротивление питающей сети педокомпенсировано и всплески тока 1, вызо425295 30 35 40 вут соответствующие провалы напряжения У 2,Хс(и Хр - сопротивление питающей сети перекомпенсировано и всплески тока 11 вызовут соответствующие всплески напряжения 2,Х, = и Хр - сопротивление питающей сети точно скомпенсировано и изменения тока 1 не влияют на напряжение У 2. Наступил режим стабилизации, реактор настроен,Автоматическое управление п Хр реактора по Х, основано на использовании условий, создающихся в описанных трех режимах настройки реактора, Всплески и провалы однозначно могут быть...

Номер патента: 447808

Опубликовано: 25.10.1974

Автор: Баркан

МПК: H02P 13/12

Метки: агрегата, вольтодобавочного, поперечной

...агрегата с поперечной э.д.с.;6 - устройство, компенсйрующее изменение напряжения в электрической сети на измерительном органе регулятора; 7 - устройство, формирующее э.д.с. с определеннйм коэффициентом пропорциональности по отношению к активному току одной из сетей; 8 - устройство, форми о рующее вторую э.д.пропорциональную активному току второй сети; 9 - устройство, формирующее э.д.с., пропорциональную ак-. тивному току местной нагрузки;1 О - программное устройство, учитывающее суточное изменейие промежуточных нагрузок.Автоматическое регулирование вольтодобавочного агрегата производится следующим образом.Если ток Ч сети 5 увеличивается сверх желательного, то регулятор напряжения 5 воспринимает это как повышение напряжения,...

Номер патента: 672718

Опубликовано: 05.07.1979

Авторы: Лис, Соколов

МПК: H02P 13/12

Метки: аппаратом, подмагничиванием, статическим, ферромагнитным

...элемент 1, блок 2 управления нормально6727183го режима, силовой блок 3 нормального Паличие трансформатора тока не толь- режима, силовой блок 4 форсировки, тран- ко повышает надежность форсировки, но сформатор тока 5, блок 6 управления и обеспечивает точность времени комму- быстродействующими тиристорными ключа- тации ключей, благодаря чему повышается ми 7 и 8, обмотку управления 9 ферро-надежность работы всей системы в целом, магнитного аппарата 10а также увеличивается скорость регулироУстройство работает следующим обра- вания и качество переходного процесса вферромагнитном аппарате.В нормальном режиме регулированияф о рм у л а и з о б р е т е н и я; тиристорный ключ 7 открыт, а 8 закрыт, 10Церез обмотку управления протекает ток, ....

Номер патента: 731547

Опубликовано: 30.04.1980

Авторы: Солдатов, Степанчук

МПК: H02P 13/12

Метки: автоматический, дугогасящих, настройки, реакторов, регулятор

...112 3, црсднззцс 1 спнОГО д,51 сОздзцця ОцТЦМссЛЬНЫХ УСЛОБЦй 1 СОМПСПСсЦЦЦ. Ы ОД фязовр 21 ц 210 щеГО ус 1 роис ГБЯ 3 сосдцнсц с БХОпом фсЗО 1 свствц ГЕЛЫ 00 СПЛПТСС 51 4,з,1)УГЯЯ Бт 013 ци 251 00 011 Я Б:ОДПОГО тРЯРс -срсрЯтора 2 1 срсз Быц 1 з 51 мител 1. 5 Бк;1 Очеца ца базы транзисторов 7. Выход фазо 1 БеБИТС 51 ЬНОГО Сцл 1 ТСЛ 51 4 СОСДПИСНв;,ходпым блоком 6.11 апряжсцис смещения цейтралц Сlп,снимаемое с цзмсрцтссьцоо трацсформятора, устацовлсцного паралле.Ьно дугога сящсму реактору, поступает ца вход регулятора ц через блокцрующее устройство 1, входной трансформатор 2 ц фазовращающсе устройство 3 проходит ца вход фазо."1 ЬСТБ 1 ТСЛЫ 101 О УСЦ;1 ЦТЕЛ 51 ". ГС СРЗБНИ Бястс 51 ГО фазе с Опорць.1 няпряжсццсмЬи. В ззвисимос"ц от...

Номер патента: 743156

Опубликовано: 25.06.1980

Авторы: Белый, Богданов, Калинников, Кияткин, Кривцов, Нагайцев, Паршин, Троицкий

МПК: H02P 13/12

Метки: коммутацией, магнитной, трансформаторами

...на дио дах 25-30 и резисторах 31 и 32, Он служит для согласования работы фазосдвигающего устройства с управляемым выпрямительным мостом.Выход узла 3 синхронизации включен на параллельно согласно соединенные входы генераторов 4 и 5 пилообразного напряжения, Генератор 4 пилообразного напряжения собран на транзисторе 23, конденсаторе 34 и резисторах 35 и 36.Выходы генераторов 4 и 5 пилообразного напряжения включены. на последовательно встречно соединенные входы формирователей импульсов 6 и 7, к этим же входам подключен выход узла 2 сравнения5 743 с искусственной нулевой точкой, Формирователь импульсов 6 собран ца транзисторах 37, 38 и 39, конденсаторе 40, реэиоторе 41, импульсном трансформаторе 42.Выходы формирователей импульсов 6 и...

Номер патента: 1224946

Опубликовано: 15.04.1986

Авторы: Бродовой, Брянцев, Гордеев, Мозжерин

МПК: H02P 13/12

Метки: однофазным, подмагничиванием, реактором

...коммутирующих тиристоров 5 и 6,. диоцы которых через конденсатои.; 2 и 13 соецинены с противоположными выводами обмотки управления, к другим выводам которой подкгпочены катоды коммутирующих тиристоров, оощая тачка конденсатсроз и коммутирующих тиристоров подключена к встречно включенным зарядивши диодам 14 и 15, аноды которых подключены к пгпосавому выводу источника постоянного . апряжения, минусовой вывод котсрого подключен к катодам двух других диодов 16 и 17, аноды которых соединены с выводами обмотки 7 управления.Устройство работает следующим образом.При работе устройства для управления одиофазным реактором с подмагничиванием в режиме форсировки работает дифференцирующий блок 10,который пацает управляющий импульсна ткристар...
