Вариометр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 10711
Автор: Щербаков
Текст

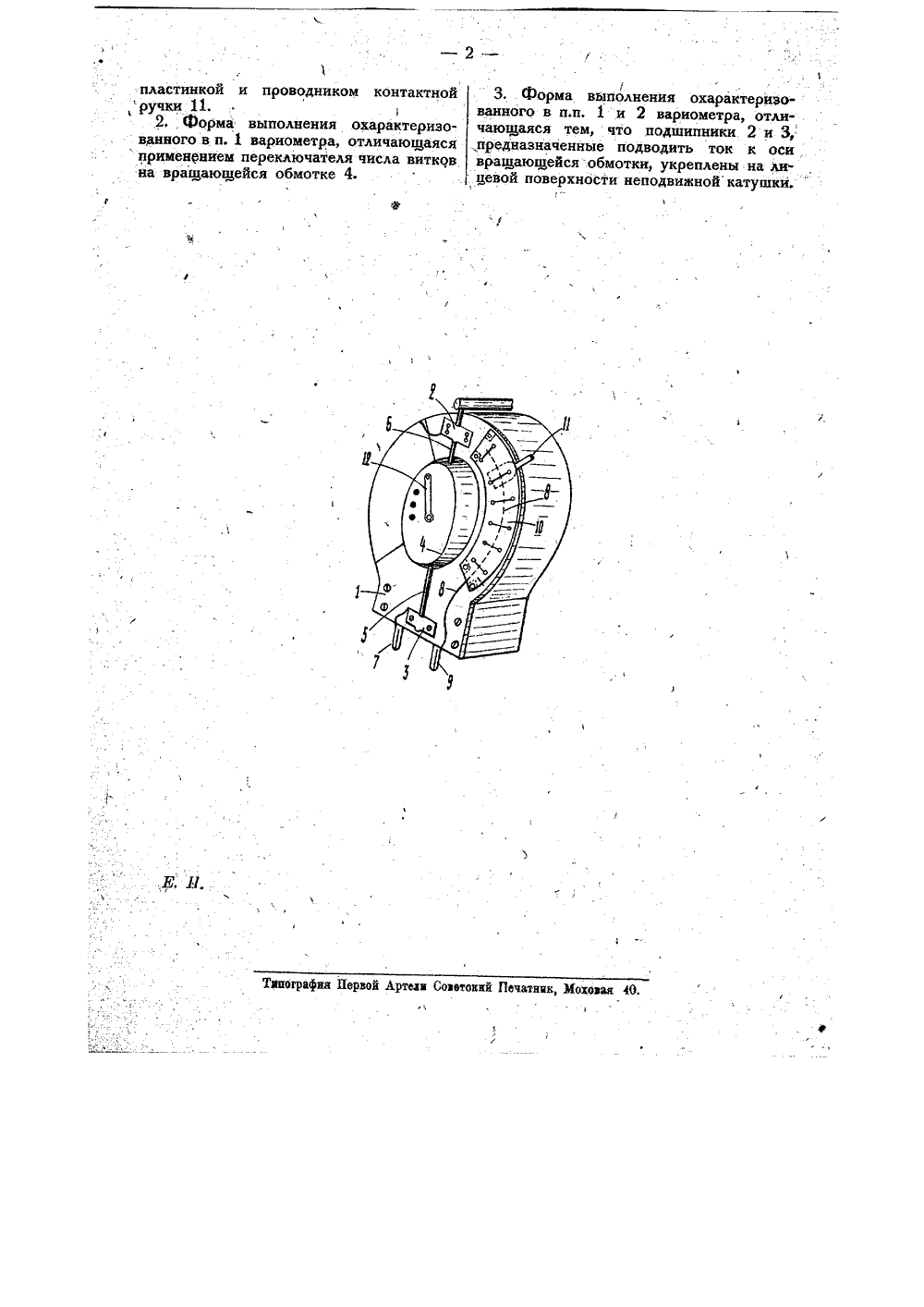

етр ленному 29 октября 1927 годЛо 20440). патен атента опубликовано 31 июля 1929 года. Действие патентараспространяется на 15 лет от 31 июля 1929 года. ыдаче атента. едмет 1, Вариометр, мо сменных катушек с тактами, характери с целью изменения поверхности непо жен соединенный со не изолированный пнтнрованный по типу о штепсельными конзующийся тем, что числа витков, по части движной катушки улоштепсельной ножкой,9 роводник 8, покрытыйизолирующего матею пропущены выводы ющиеся с проводниперемещаемой, между Предлагаемое изобретение касается вариометра, монтированного по типу сменных катушек с штепсельными контактами, и имеет целью быструю перестановку вариометра на панели при работе сразнообразными многоламповыми схемами,Неподвижная катушка вариометра, изображенного на чертеже, укрепляется на колодке из изолирующего материала, к которой привинчивается накладка 1. На последней укрепляется не изолированный проводник 8, соединенный ,со штепсельной ножкой 9 и покрываемый пластинкой 10 из изолирующего материала, Через последнюю пропускаются выводы неподвижной катушки, соединяющиеся с проводником 8 при помощи перемещаемой между пластинкой 10 и проводником 8 контактной ручки 11. Последняя припаивается к проводнику 8, так что он также становится подвижным, либо же устраивается в виде ножки, вставляемой в гнезда отводов.Подвижная катушка состоит из обмотки 4, намотанной на деревянный, пропитанный парафином цилиндр, вращающийся на медных стерженьках 5 и б в подшипниках 2 и 3, предназначенных также подводить ток к обмотке 4. Иодвижная катушка может быть устроена так, что она входит лишь наполовину в неподвижную катушку, а обмотка 4 ее может снабжаться для изменения числа ее витков особым переключателем 12.Электрический ток проходит через вариометр от штепсельной ножки У в подшипник 3, далее по оси 5 в обмотку 4 подвижной катушки, из нее по оси б в подшипник 2, оттуда в припаянный к нему наружный конец неподвижной ка-тушки, а затем, по какому-либо из отводов, через медную передвижную кон-тактную ручку 11 в провод 8 и ножку 9,.2. Форма выполнения охарактеризованного в п. 2 вариометра, отличающаяся применением переключателя числа витков на вращающейся обмотке 4./3, Форма выполнения охарактеризованного в п.п, 1 и 2 вариометра, отличающаяся тем, что подшипники 2 и 3,: ,предназначенные подводить ток к оси вращающейся обмотки, укреплены на ли. цевой поверхности неподвижнойкатушки,Типография Первой Артеки Советокий Печатник, Моховая 40.
СмотретьЗаявка
20440, 29.10.1927
Щербаков И. Г
МПК / Метки
МПК: H01F 21/02
Метки: вариометр
Опубликовано: 31.07.1929
