Способ изготовления дисковых катушек для трансформаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 11215
Автор: Ертель
Текст

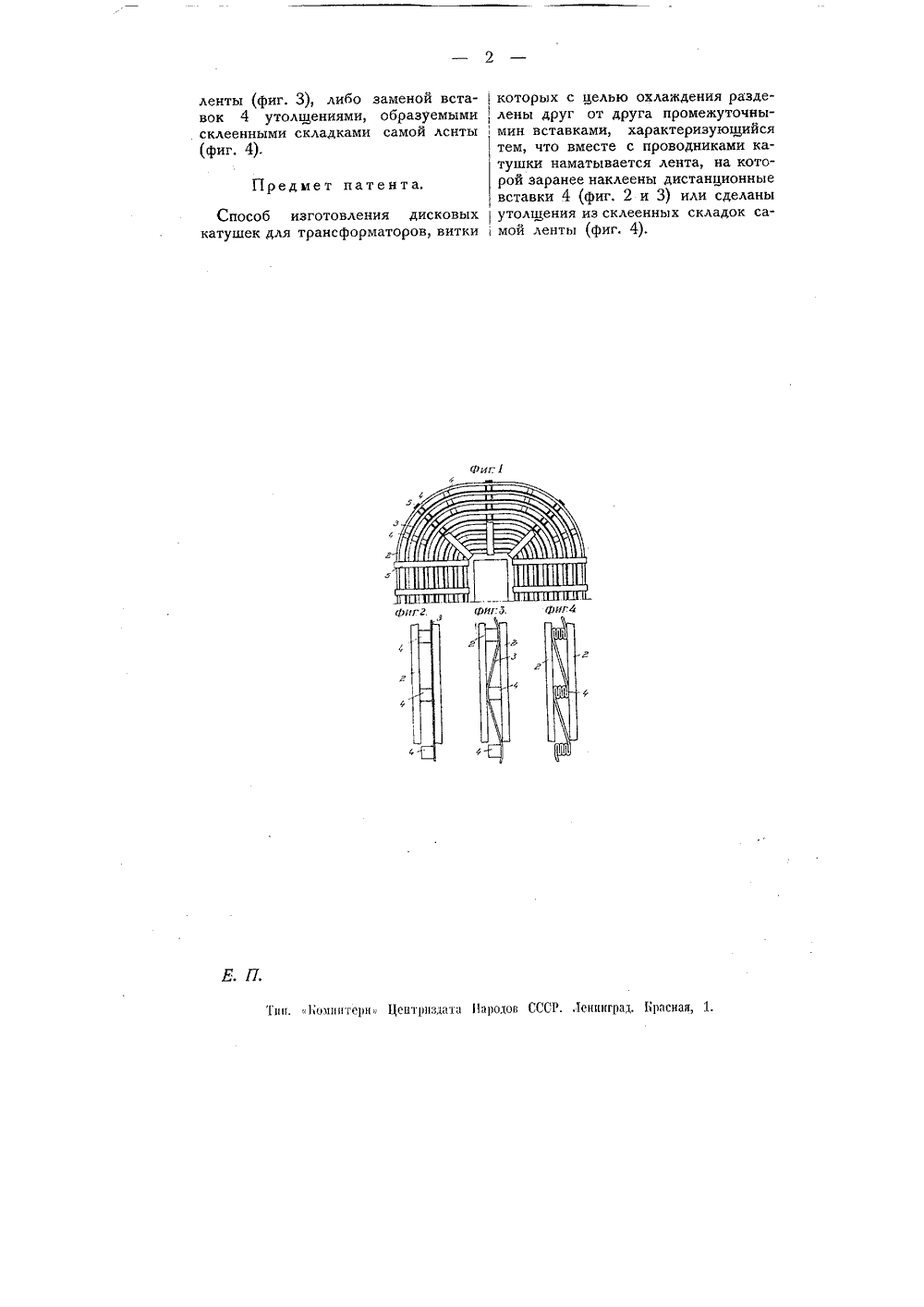

11215 Класс 21 сР, 49 ПАТЕН А ИЗОБРЕТЕН ПИ С Е пособа изготовления дисковых катушек для трансформаторов.мене-Шуккерт, о-во езе 11 исЬа 1 г т. Ь. Н.), заявленному 9 мая 18254).ртель. (Кц ин-ной фирмЯеаещ-Ясе-Сименсшт1927 годаный изобрет патентуогр. отв.фг. Верли 1 Заводы СицсКег 1 %егКе бдте, Германия,заяв, свид.атель ин-ц К, Е г 1 Оег 1 е 1),Действитель О выдаче папатента р О сентялет от 1929 года. Действиесентября 1929 года. ента опубликован спространяется на Предлагаемое изобретение касается способа изготовления дисковых катушек для трансформаторов, витки которых с целью охлаждения разделены друг от друга промежуточными вставками, и имеет целью облегчение изготовления подобных катушек.На чертеже фиг. 1 изображает вид части дисковой катушки сверху; фиг. 2, 3, 4 изображают различные формы выполнения промежуточных вставок между витками дисковой катушки,Предлагаемый способ изготовления дисковых катушек для трансформаторов состоит в следующем, Во время наматывания ленты 2 из плоской меди на шаблон на нее накладывается лента 3 из волокнистого материала, к которой на известных расстояниях друг от друга заранее приклеены дистанционные вставки 4 (фиг. 2). Последние целесообразно располагать на ленте 3 так, чтобы они после намотки катушки образовывали радиально направленные ряды. Каждый такой ряд вставок укрепляется бандажами 5, состоящими из намотанной в несколько слоев вокруг витков катушки клейкой ленты из волокнистого вещества, Недостаток описанной формы выполнения катушек заключается в том, что лента 3 прилегает к одной стороне проводника 2, вследствие чего охлаждающая среда, например, масло, не может омывать проводник с этой стороны. Этот недостаток может быть устранен приклеиванием дистанционных вставок 4 поочередно то к одной, то к другой стороне(фиг. 4). Фиг 1 иг На 1)олов 1 енинграт. 11 расная, 1. ленты (фиг, 3), либо заменой вставок 4 утолщениями, образуемыми склеенными складками самой лснты Предмет патента. Способ изготовления дисковыхкатушек для трансформаторов, витки Чии, но 1 ипггерн ЦентризАатакоторых с целью охлаждения разделены друг от друга промежуточны-мин вставками, характеризующийся тем, что вместе с проводниками катушки наматывается лента, на которой заранее наклеены дистанционные вставки 4 (фиг, 2 и 3) или сделаныутолщения из склеенных складок са-мой ленты (фиг. 4),
