Дусавицкий

Номер патента: 1777213

Опубликовано: 23.11.1992

Автор: Дусавицкий

МПК: H02H 7/12, H02M 3/335

Метки: высоковольтных, защиты, источников, электропитания

...источника электропитания.Исследования показали, цто опасные импульсы излучаются проводами, соединяющими конденсаторы, включен- Щ ные на выходе стабилизатора, с местом пробоя изоляции или короткого замыкания, Расположение вокруг этих проводов еще одного провода, замкнутого накоротко или через малое сопротивление, резко уменьшает электромагнитное поле вне провода, а с помощью импульса, возникающего на концах провода, оказывается возможным быстрое отключение высоковольтного узла от первичного источника.Изобретение иллюстрируется чертежом. Провод устройства защиты высоковольтных источников электропитания конструктивно располагается в прямо угольной металлической заземленной камере вблизи самого источника и лазера; остальные узлы...

Номер патента: 1503058

Опубликовано: 23.08.1989

Автор: Дусавицкий

МПК: H03K 3/02

Метки: генератор, импульсов

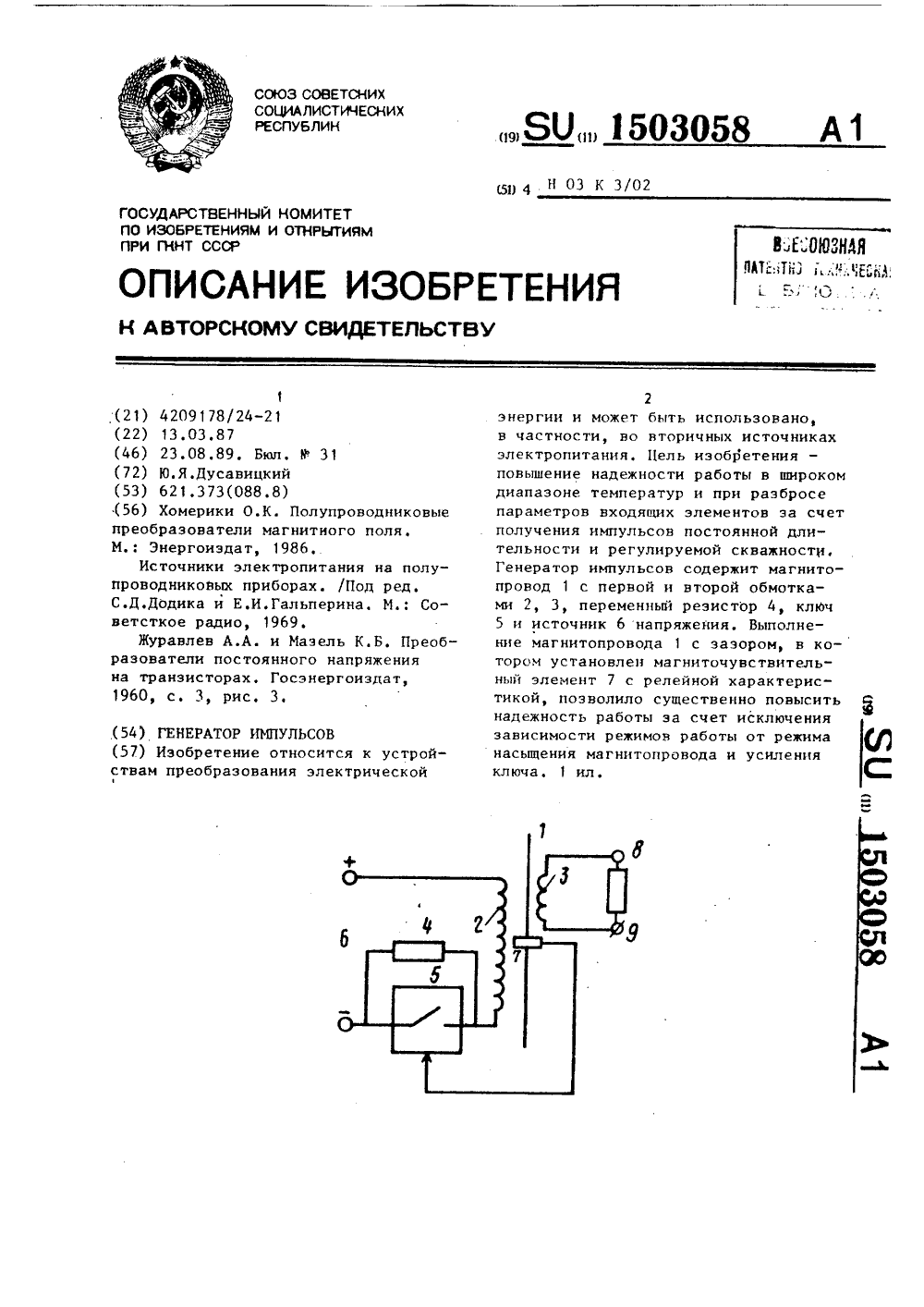

...и разброса параметров входящих элементов. 10На чертеже изображена электрическая принципиальная схема генератора импульсов.Генератор импульсов содержит магнитопроводс первой 2 и второй 3 15 обмотками, переменный резистор 4, ключ 5 и источник 6 напряжения, первый и второй выводы первой обмотки 2 соединены соответственно с первой шиной источника 6 напряжения и с пер вым выводом переменного резистора 4, магнитопровод 1 выполнен с зазором, в котором установлен магниточувствительный элемент 7 с релейной характеристикой, которые могут быть выпол нены, например, на интегральных элементах Холла, на микросхеме К 1116 П 1, выход магниточувствительного элемента 7 соединен с управляющим входом ключа 5, вход которого подключен к З 0 второй...

Номер патента: 1108411

Опубликовано: 15.08.1984

Автор: Дусавицкий

МПК: G05F 1/56

Метки: напряжений, повышенных, стабилизатор, транзисторный

...мощность которого ограничивает и мощность номиналов повьппенных напряжений.Целью изобрЕтения является повышение коэффициента полезного действия стабилизатора и уменынение егоразмеров.Поставленная цель достигаетсятем, что в транзисторном стабилизаторе повьппенных напряжений, содержащем усилитель постоянного тока,первый вход которого соединен с выходом измерительного делите я напряжения, второй вход - с первым выводомстабилитрона, а выход - с управляющим входом регулирующего транзистора,сйловой вход которого подключен кпервому входному полюсу стабилизатора, а выход - к второму выводу стабилитрона, первый вход измерительного делителя напряжения соединен собъединенными первым выходным и вторым входйым полюсами стабилизатора, первый вывод...

Номер патента: 1053169

Опубликовано: 07.11.1983

Авторы: Дусавицкий, Золотов, Кучеренко

МПК: H01F 27/28

Метки: индукционного, катушка, устройства

...из торцов окружает частичную катушку меньшего диаметра. 45 На наружной поверхности другОго торца цилиндра устанавливается соседняя частичная катушка большего диаметра, которую, в свою очередь, также окружает один из торцов последующего цилиндра 2.К недостаткам известной катушки относятся большие габариты и большая собствениая емкость обмотки.Целью изобретения является уменьшение габаритов катушки индукцион 55 ного устройства при одновременном снижении собственной емкости обмотки.Поставленная цель достигается тем, что в катушке индукционного устройства, содержащей изоляционный ци линдрический каркас, выполненный с кольцевыми канавками разной глубины, в которых размещены секции обмотки, последовательно соединенные между собой,...

Номер патента: 1049675

Опубликовано: 23.10.1983

Авторы: Балычев, Бухны, Гершун, Дусавицкий, Ивонин, Камбулов, Сергеев, Чолак

МПК: E21F 7/00

Метки: дегазации, толщи, угленосной

...бурение встречно-направченных скважин 5 из подготовительных выработок 2 и 3 на сбли- ЗО женный пласт 6. Устья скважин 5 гер.метизируют и нагнетают в них жидкостьв гидродинамическом режиме до образования в угленосной толще трещингидросбоек 7, связывающих между со" .35 бой все пробуренные скважины и источники газовыделения выемочногоучастка: разрабатываемый пласт 1,вмещающйе породы 8 и сближенныйпласт,б. Образование гидросбойкимежду скважинами определяют по падению давления нагнетаемой жидкости,После окончания рабОт по нагнетанию,жидкости производят осушение уголь ного массива. С этой целью осуществляют подачу сжатого воздуха в сква",жины 5 и оттесняют жидкость черезтрещины"гидросбойки 7 в пластовыескважины 4, из которых...

Номер патента: 941621

Опубликовано: 07.07.1982

Авторы: Алейников, Балычев, Гершун, Дусавицкий, Монмарев, Свитлак, Сергеев, Сторчак, Финько

МПК: E21F 5/00

Метки: дегазации, пластов, сближенных, угольных

...подготовительные выработки 2 и 3 выемочного участка. Встречно направленные газоотсасывающие скважины 4 бурят из выработок 2 и 3 на сближенный пласт 5, чтобы точки пересечения сближенного пласта скважинами находились за зоной опорного давления на расстоянии не менее 30 м от стенок выработки 6, затем бурение их сближенному пласту ведут до пересечения линий забоев скважин 4. Контроль пересечения линий забоев скважин производят методом магнитной интероскопии с применением аппаратуры контроля ширины целика. Устья скважин 4 герметизируют, и проводят нагнетание в них жидкости в гидродинамическом режиме для образования систем трещин 7, связывающих между собой источники газовыделения выемочного участка: сближенный пласт 5, вмещающие породы 8 и...

Номер патента: 594492

Опубликовано: 25.02.1978

Авторы: Дусавицкий, Заславская

МПК: G05F 1/56

Метки: постоянного, стабилизатор, транзисторный

...- с выводом для подключения нагрузки, усилитель 2 постоянного тока, выходом подключенный к управляюшему входу регулируюшего элемента, одним входом - к источнику 3 опорного напряжения, а другим - к выходу измерительного органа на резисторах 4, 5, и дополнительный резистор 6, включенный между точкой соединения общей точки усилителя 2 с измерительным органом и общей шиной.Предположим, что напряжение на выходе стабилизатора почему-либо увеличилось, т.е. увеличилось напряжение на резисторах 4, 5,594492 Формула изобретения Составитель С. СоноТехред О. Луговая Корректор 11. Р) ии Тираж 1032 Подииспс 1 с,нкор Е. Кравцова3; ьад 837/47 1.111 к 1 П 11 осударстщ нноп ком ио делам ивоорс 113035, Москва, Ж,с 1 и.иал ППП Патент:к. г.6, а знасчит и...

Номер патента: 589673

Опубликовано: 25.01.1978

Автор: Дусавицкий

МПК: H02M 3/28

Метки: источник, постоянного, стабилизированный

...постоянного напряжения в переменное, работакнций в автогенераторном режимеи.высоковольтные выпрямители 1 ,Недостатком известного источника является низкий КПД и невысокая надежность работ тНаиболее близким к изобретениютехническим решением является стабилизированный источник постоянного напряжения,содержащий преобразователь постоянногонапряжения в переменное, состоящий изпоследовательно включенных задающегогенератора и усилителя мощности, выпрямитель включенный между выходом усилителямощности и выходным выводом, и делительвыходного напряжения, включенный междувыходньтл выводом и входом управляющегоблока, состоящего из усилителя постоянного тока и сравнивающего уэлд, причем силовой вход задающего гео входным выводом 12,Целью изобретениЩ...

Номер патента: 355711

Опубликовано: 01.01.1972

Авторы: Дусавицкий, Нтш

МПК: H02J 3/46

Метки: выходной, мощности, распределения

...соединен с началом 10 одной обмотки управления 4, а одноименныйполюс управляемого источника 2 - с концом другой обмотки управления 5. Два других вывода обмоток 4 и 5 соединены между собой и подключены к нагрузке 3. Вход управ ляемого источника 2 подключен параллельнонагрузке б магнитного усилителя.Токи нагрузки Т и Т 2 источников 1 и 2 обтекают обмотки управления 4, б в разных направлениях, и поэтому напряжение сТ 6 на со противлении б пропорционально разности намагничивающих сил обмоток 4 и 5. Намагничивающая сила каждой обмотки соответственно равна Т 1% и Т 2%в, т, е. Ьв=К(Т,В 4 - ТИз), где К - коэффициент пропорциональности.25 Если )Г, = Ув = Р, то Па= К%(Т, - Тз), т, е.выходное напряжение магнитного усилителя пропорционально...

Номер патента: 150884

Опубликовано: 01.01.1962

Автор: Дусавицкий

МПК: G05F 1/569

Метки: высоковольтный, полупроводниковый, стабилизатор

...напряжениекоторой не превышает предельно-допустимого напряжения транзистора.Сущность изобретения поясняется чертежом, на котором показанапринципиальная электрическая схема предпагаемого стабилизатора.На входе стабилизатора включены две секции нестабилизированного источника питания, напряжение которых соответственно равноЦ и Уг,При различных режимах работы стабилизатора напряжение на проходном транзисторе 1 никогда не будет превышать величины напряжения У, секции источника питания.Это объясняется тем, что транзистор 1, диод 2 и секция источникапитания с напряжением О, образуют замкнутый контур, внутри которого э.д.с. не превышает Ь,.Диод 2 при нормальной работе стабилизатора всегда заперт, таккак потенциал эмиттера транзистора 1...

Номер патента: 141930

Опубликовано: 01.01.1961

Автор: Дусавицкий

МПК: H02M 7/12

Метки: выпрямитель

...12, 13, 14, 15, 1 б.Транзисторы 17, 18, 19 с вспомогательными маломощныами 20, 21, 22 включены между катодами силовых диодов и втобмотками трансформатора.Входы транзистора подсоединены к источнику импульсовщенной частоты, который осуществляет регулирование напрятем изменения скважности импульсов, подаваемых на транзиДля получения на выходных зажимах 24 и 25 выпрямитежения небольших пульсаций в схеме используется фильтр, состдросселя 2 б и емкости 27.Предлагаемый выпрямитель может н "ти применерегуляторах и стабилизаторах напряжени тр бы же ме прямления трехна первичнь 8,9, 10 кот диода ичным 23 повыжения пусторы, чя напрзоящий .з ние в различных аи я. В известиния при помощего в режимприложенное кжения питанителей,Предлачен...

Номер патента: 113127

Опубликовано: 01.01.1958

Автор: Дусавицкий

МПК: H01H 47/34

Метки: бесконтактное, магнитное, реле

...внутренней и внешней обратной связью, работающих в релейном реУкцме.Каждый магнитный усилитель имеет две обмотки 3 переменного тока, обмотку управления 4, обмотку смещения э" ц обмотку 6 обратной связи.В схему реле включены однополуперцодные выпрямители 7. Напряжение с установочных реостатов 8 подается на обмотки смещения,7, вследтвие чего в усилителе образуется внутренняя обратная связь,Обмотки управления 4 обоих магнитных усилителей включены так, что на них подается сигнал управления, одинаковый по величине, но противоположный по знаку.Сигналы, снимаемые с установочных реостатов, также подаются на обмотки смещения 5 с противоположной полярностью.В результате этого включенные ца выход реле контакторы 9 срабатывают: один при увеличении,...
