Бысов

Номер патента: 1695347

Опубликовано: 30.11.1991

Авторы: Бречко, Бысов

МПК: G08B 19/00

Метки: многопозиционный, сигнализатор

..."Выше нормы". При дальнейшем повышении проводимости чувствительного элемента 2 напряжение на выходе усилителя-детектора 3 продолжает падать, что приводит к срабатыванию порогового элемента 4, которое обуславливает формирование сигнала, Гирняк Тираж Подписноесударственного комитета по изобретениям и открытиям при ГКНТ ССС 113035,Москва,Ж. Раушская наб., 4/5 каз 4165 ВНИИП о-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 водст"Много". При срабатывании порогового элемента 5 через замыкающие контакты 12 по.ступает питание на реле 17 времени, которое размыкающим контактом 18 определенное время обеспечивает замкнутую 5 цепь между реле 14 и замыкающим контактом 8. Если время изменения чувствительного элемента от момента...

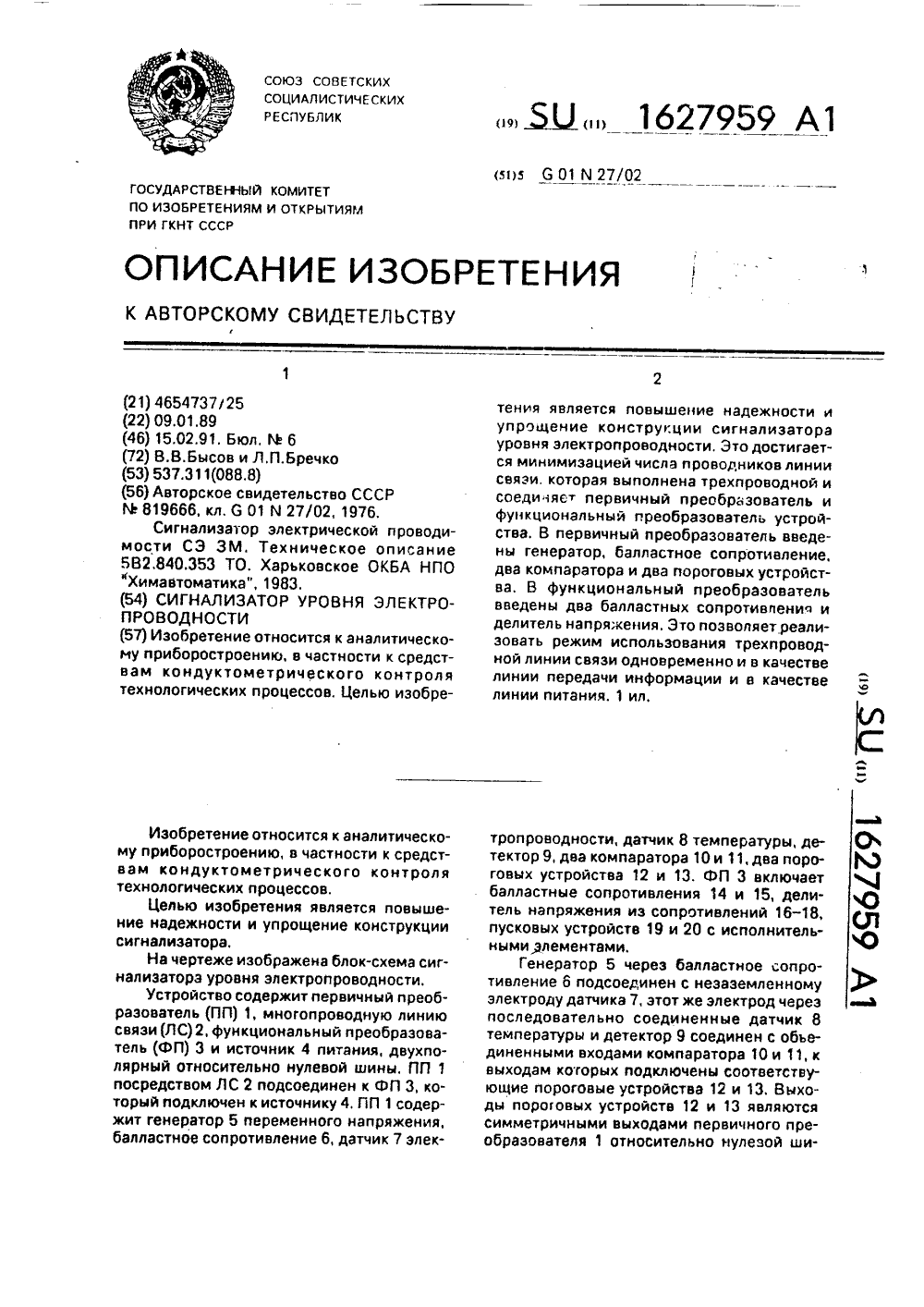

Номер патента: 1627959

Опубликовано: 15.02.1991

Авторы: Бречко, Бысов

МПК: G01N 27/02

Метки: сигнализатор, уровня, электропроводности

...делителя, а вход второго ПУ 20 подключен к точке соединения первого 16 и второго 17 сопротивлений делителя, ПУ 19 и 20 подключены к соответствующим разнополярным шинам питания и нулевой шине,Устройство работает следующим образом,При определенном значении сопротивления датчика 7 величина напряжения в точке соединения датчика 7 и балластного сопротивления 6 после прохождения через датчик 8 и детектор 9 не вызывает срабатывания ни одного компаратора 10 и 11. В это время ток, проходящий по проводам ЛС 2, мал, мало падение напряжения на балластных сопротивлениях 14 и 15 и ПУ 19 и 20 не срабатывает. Выходной сигнал сформирован и соответствует уровню "Норма",Гри изменении значения сопротивления датчика 7, например, при уменьшении...

Номер патента: 1593739

Опубликовано: 23.09.1990

Авторы: Бысов, Гамаюнов, Перевозчиков

МПК: B21D 22/20

Метки: вытяжки, штамп

...изделия. Это позволяет определ ит ь сжимающие напряжения, действующие на вставку 2 со стороны заготовки 3, в любой момент вытяжки с утонением,Аналогично используется штамп для вытяжки при исследовании процесса вытякки с противодавлением без прижима заготовки (фиг. 2) и с прижимом заготовки (фиг. 3). В этом процессе действие сжимающих напряжений ов со стороны заготовки 3 на вставку 2 обусловлено тем, что они возникают под действием давления жидкости в полости матрицы и вытяжном зазоре. Причем, в отличие от вытяжки с утонением, сжимающие и;:пряжения со стороны заготовки 3 действук, на вставку 2 по всей высоте протянуой ,гти издслия Й,С;имаюшие напряжения о направлены нл и 1 мали к поверхности вставки 2. Они .:,ьновешиваются сжимающими...

Номер патента: 1540901

Опубликовано: 07.02.1990

Авторы: Бысов, Комаров, Перевозчиков

МПК: B21D 22/20

Метки: вытяжки, полых, штамп

...2 и прижимом 22 практически одинаково и смазка, поступая из канавки 4, смазывает заготовку 21 и увлекается последней к вытяжной кромке матрицы 2.В момент, когда край фланца заготовки 2 1 в соответствии с ходом пуансона 20 переходит через канавку 4, верхняя плита 19 начинает воздействовать на регулировочный винт 18. Золотник перекрывает канал 7 и, тем самым, прекращает подачу смазки в канавки 3 и 4. В этот же момент золотник, сжимая упругий элемент 12, перемещается вниз, открывая канал 8. В это время каналы 7 и 9 перекрыты соответственно верхней 13 и большей 16 ступенями золотника.Смазка из напорного трубопровода 11 подается только в канал 8. Жидкость из напорного трубопровода 11, прежде чем попасть в канал 8 матрицы 2, заполняет...

Номер патента: 1396114

Опубликовано: 15.05.1988

Авторы: Бысов, Колтунов, Плетнев

МПК: G01V 8/00, G01V 9/00

Метки: земли, параметров, поверхности, теплофизических

...изысканиях и т.д.5Целью изобретения является повышение достоверности и расширение функциональных возможностей определе-. ния теплофизических параметров поверхности Земли.Способ реализуется следующим образом.В исследуемом районе производят дистанционные измерения поверхности Земли в тепловой и видимой областях спектра. Количество измерений должно составлять не менее трех в течение суток. На выбранных эталонных участках синхронно с указанными осуществ- д ляют наземные измерения приходящего на поверхность Земли излучения в видимой и тепловой областях спектра.На укаэанных участках проводят также синхронные измерения скорости 25 ветра, температуры поверхности и температуры атмосферы в приземном слое. По полученным данным вычисляют...

Номер патента: 1320829

Опубликовано: 30.06.1987

Авторы: Бысов, Владимиров

МПК: G09B 1/22

Метки: демонстрации, механизмов, плоских, работы

...ПЯп)33,1) - ющих 21.Расстояния между Осямиб и 1. я также осями 4 и 7 равны между ссбой Равны между собой также )Ясстопния менкд у осями 17 и 19 и осями 7 к 9. Ня вс рхнсй пля стине 2 красителем проведена линия 22,Бзоб;3)кю)11.; скО.с ползу наеуонст- )3: з Сч 3 ,.БЧ: .:.С .е,:С. "ОБК КРИВОБпа, 3;Б и,".Яс 113,-- . НБ) ",3 зОб 3 КЯГСЦЯЯ .)ТНОСБТЕгН",О .КО ОСТЬ ОЧЕК Ц 13."Б 3.и 11Л,Ч)с 1 дз 1,. )" БИЗ)а ",1" Б.3 цего дл Б Воспроизведения плана0) Тй ГЕГЕМОН" ОИ 1). 01 К 1 ПНОи,) сзу,;Ог) меха. изма явлзт;я та; е;, рнво 1 Б БОЧЗ Я-,: ЕХЯ)З)011 ".О ;ОБЕРБУ ТЬ 1 СТНССЧТ-. 1 и.) Г)ВО, " ТЯК, ЧТ" .ОСЬ П.ЗС 1 НЫ ;0 Д;И ;113",ЬБОГО ЕХЯЧБЗЬ Я Г ГГ я 11 " 0 Ь ) Ч Пн1 Ь БЗЧ 3 ".)с Г)1"1))ОСТЕ М);НЕТ Ч" 1 ЬС) О К)НСТРУКЦБИ ,Е.ОБС ГРИГ)УЕМОГО . ЕХЯ...

Номер патента: 1310934

Опубликовано: 15.05.1987

Авторы: Белоцерковец, Берман, Бранзбург, Бысов, Васин, Дубинина, Сайгак

МПК: H02G 15/08

Метки: кабельная, муфта, соединительная

...распорок (фиг, 4 и 8) и жилами кабеля 6 установлены конусные элементы 15 50 (фиг. 5). Монтаж соединительной кабельной муфты осуществляется следующим обра. зом. После разделки на жилы 6 кабеля надеваются части 2 корпуса, соединительное кольцо 3, цилиндрические втулки 10. Жилы кабеля соединяются34 2любым известным способом, напримерпайкой, Затем в месте перехода жилс криволинейных участков на прямолинейные устанавливаются пирамидообразные распорки 4, обращенные однак другой меньшими основаниями 16(фиг, 8), Между ними в распор устанавливаются дополнительные боковыестержни 9, скошенные торцы 11 кото"рых упираются в лучи пирамидообраз.ных распорок 4. Затем две из упомянутых втулок 10 в центре муфты надвигаются на жилы кабеля, охватывая...

Номер патента: 1272159

Опубликовано: 23.11.1986

Автор: Бысов

МПК: G01N 1/28

Метки: подготовки, проб

...приподаче на него командного сигнала от программного устройства 18 или по сигналудатчика 15 уровня электролита.Общее программное устройство 18 - этосцнхронкзированное многоканальное устройство, обеспечивающее по заданной програм.ме выдачу параллельных и последователь.ных команд на исполнительные механизмы. В качестве такого устройства может быть использовано электрооптическое устройство.Программное устройство 18 состоит из двигателя с редуктором, на оси которого закреплен диск-программа с концентрическими дорожками, на которых выполнена перфорация, Диск размещен между источником освещения и фотодиодами, каждый из которых включен на вход своего порогового устройства с релейными выходами,При срабатывании порогового устройства от...

Номер патента: 1233929

Опубликовано: 30.05.1986

Автор: Бысов

МПК: B01F 9/10

Метки: лабораторный, смеситель

...кулачки. Крепление кулачков к стенкам допо 1 тнительной камеры осуществляется либо шарнирно, либо гибкими пластинками. Кулачки установлены таким образом, что их центр тяжести лежит ближе к валу и вьппе точки их крепления. Смесительный элемент 6 может быть выполнен в форме пластины или стержней, которые крепятся к крышке корпуса через упругие элементы. Таких элементов может устанавливаться по кругу много.Устройство работает следующим образом,Через продольный и поперечные каналы вала во внутреннюю полость до" полнительной камеры подается жидкость и смешиваемый компонент лри медленно вращаемомся приводе, Смешиваемые вещества остаются в дополнительной камере, В этом режиме кулачки 4 с ол ределенным усилием прижимаются к сме"сительным...

Номер патента: 1198582

Опубликовано: 15.12.1985

Авторы: Бысов, Гоцевич, Колесник

МПК: H01F 38/30

Метки: трансформатор

...обеспечивает его разворот по отношению к продольной кромке замкнутого магнитопровода.Устройство работает следующим образом.По токоведущей шине 2 проходит измерительный ток, которь 1 й создает магнитный поток в магнитопроводах 1 и 3. Магнитный поток в магнитопроводе 3 наводит сигнал в измерительной обмотке 4. Коротко- замкнутая обмотка 5 создает магнитный противопоток в магнитопроводе 1, резко уменьшая его, тем самым выводит режим измерения на линейный участок. Кроме того, короткозамкнутая обмотка на участке между концами магнитного шунта, создавая противопоток, создает определенное сопротивление на этом участке. Этим достигается уве 5 1.0 15 20 25 ЗО 35 40 личение магнитного потока по магнитопроводу 3, что увеличивает сигнал на концах...

Номер патента: 1147995

Опубликовано: 30.03.1985

Авторы: Бысов, Клименко, Михайлов

МПК: G01R 19/32

Метки: измерительного, компенсации, погрешности, преобразователя, температурной, электрического

...- к выходу источника напряжения смещения. На чертеже представлена принципи" альная электрическая схема предложенного устройства для компенсации температурной погрешности электрического измерительного преобразователя, например удельной электропроводности раствора.Устройство содержит операционныйусилитель 1, в цепь обратной связикоторого по инвертирующему входувключен термозависимый элемент (терморезистор) 2, операционный усидитель 3, инвертирующий вход которогоподключен к выходной цепи операционного усилителя 1, операционный усилитель 4, инвертирующий вход которогоподключен к выходным цепям операционного усилителя 3 и термокомпенсируе-.мого преобразователя (не показан) ссигнальным напряжением .Ц Е, а выходчерез делитель 5...

Номер патента: 1130390

Опубликовано: 23.12.1984

Авторы: Бысов, Гоцевич, Косяк

МПК: B01F 7/04

Метки: смеситель

...2 -дополнител ная камера,Смеситель, содержит корпус 1 с размещенными в нем перемешивающим устройством 2 и соосно установленной навалу 3 дополнительной камерой 4 со.смесительными элементами 5, крьппку би привод 7, при этом дополнительнаякамера 4, выполнена в виде обратногоконуса, снабженного закрепленнымина внутренней поверхности радиальны 0 2ми ребрами 8, а вал 3 выполнен полым, соецинен с патрубком подачи компонентов и имеет отверстия, выполненные вблизи днища дополнительной камеры 4, при этом смесительные элементы жестко закреплены на крышке 6 и размещены между стенками дополнительной камеры4 и полым валом 3, а привод 1 снабженустройством изменения скорости еговращения. Корпус 1 снабжен патрубком 9 для вывода готового...

Номер патента: 1092641

Опубликовано: 15.05.1984

Авторы: Белоцерковец, Берман, Бысов, Васин, Галанина, Малахов

МПК: H02G 15/04

Метки: бумажной, заделки, изоляцией, кабелей, концевой, монтажа

...цилиндрической подмотки из самосклеивающейся ленты с перекрытием35среза металлической оболочки 2,Недостатком известного способамонтажа концевой заделки являетсянизкая герметичность конструкции,40так как вкладьпп не связан с цилинд-рической обмоткой вокруг жил, в результате чего не создается монолитного замка для предотвращения вытекания пропиточного состава кабеля.45Концевые заделки не выдерживают давления пропиточного состава кабеляпри наличии разности уровня междуконцами кабельной линии более 5 м.Цель изобретения - повышение надежности герметизации концевои за 50делки.Поставленная цель достигаетсятем, что согласно способу монтажаконцевой заделки кабеля с бумажнойизоляцией, заключающемуся в наложении подмотки из самосклеивающейсяленты...

Номер патента: 1075172

Опубликовано: 23.02.1984

Авторы: Бысов, Клименко, Михайлов

МПК: G01R 11/185

Метки: измерительного, компенсации, погрешности, преобразователя, температурной, электрического

...зависимости от температуры которого в лучшем случае увеличивается на порядок, Так, есливходное напряжение интерполировалосьлинейной зависимостью, на выходезависимость станет квадратичной, еслиона была квадратичной, станет кубической и т.дТаким образом, в известном устройстве невозможно получить напряжение термопоправки с той же функциональной зависимостью от температуры,что и сигнал измеряемого параметра.Целью изобретения является расширение диапазона термокомпенсации.Поставленная цель достигаетсятем, что в устройстве для компенсации температурной погрешности электрического измерительного преобразователя, содержащем первый операционный усилитель, в цепь обратной связи которого по инвертирующему входувключен термозависимый...

Номер патента: 1075133

Опубликовано: 23.02.1984

Автор: Бысов

МПК: G01N 27/06

Метки: газоанализатор, кондуктометрический

...и электролитаабсорбер, снабженный емкостью дляэлектролита, приемным и выпускнымпатрубками,Газоанализатор состоит из подводящего газопровода доватора газа,выполненного на базе моностата идроссельной шайбы, дозатора жидкости, состоящего из герметизированногорасходного бака и дроссельной шайбы,абсорбера, кондуктометрического первичного преобразователя с измеритель.ным устройством Я ,Недостатком известного устройства является то, что он имеет дрос-сельные шайбы с малыми отверстиями,которые в процессе эксплуатациисклонны к засорению. Засорение отверстий дроссельных шайб нарушает стабильность расходов одного из компонентов или обоих сразу, что в прямойзависимости влияет на точность анализа. Особенно подвержен забиванию жидкостной канал, где...

Номер патента: 1059497

Опубликовано: 07.12.1983

Авторы: Бысов, Кошняков

МПК: G01N 27/02

Метки: проводимости, сигнализатор

...В этом случае аварийный сигнал не выдается, При надежном замыканииэлектродов первичного преобразователя сопротивление дросселя падает, обеспечивая срабатывание устройства 2Применение дросселя в цепи первичного преобразователя значительно повышает четкость работы сигнализатора, однако недостаточно, так как при изменении сопротивления первичного преобразователя условия насыщения сердечника дросселя могут изменяться.Цель изобретения - повышение достоверности работы сигналиэатора при кратковременных изменениях конт ролируемого параметра н зоне действия первичного преобразонателя,10 15 20 25 зо Поставленная. цель достигается тем, что в сигнализаторе пронодимо сти, включающем в себя автогенератор с трансформатором и...

Номер патента: 1051597

Опубликовано: 30.10.1983

Авторы: Бысов, Плетенев

МПК: H01F 38/30

Метки: трансформатор

...току, Устройство состоитиз токонедущей металлической шины сдвумя отверстиями и Ферромагнитногозамкнутого сердечника с измерительной обмоткой, Ферромагнитный сердечник проходит через оба отверстияв шине, Отверстия в шине в зависимости от величины контролируемого тока могут быть расположены таким образом, что угол между прямой, соединяющей центры отверстий, и продольными кромками металлической шиныможет лежать в пределах 0-90оПо металлической шине проходитсиловой измерительный ток. Часть тока проходящего по сечению между отверстиямк, наводит магнитный потокв сердечнике трансформатора, которыйсоздает сигнал в измерительной обмотке и наводит ток в токоведушейшине, являющийся противопотоком поотношению к измеряемому, Таким образом,...

Номер патента: 1045925

Опубликовано: 07.10.1983

Авторы: Бысов, Зайцев, Колесник, Левицкий

МПК: B02C 18/08

Метки: измельчитель

...тем,что в измельчителе, включающем корпус, имеющий крьппку с загрузочнымотверстием, ротор с ножами и приемную камеру, крышка корпуса и роторвыполнены в виде конусов, обращенныхдруг к другу большими основаниями,причем на боковой поверхности роторавыполнены сквозные пазы, между которыми с внутренней стороны конуса установлены ножи, а на внутренней поверхности крьппки смонтированы дополнительные ножи, при этом основные и дополнительные ножи имеют трапецеидальпую форму,На фиг. 1 изображен иэмельчитель,общий вид; на фиг. 2 - разрез А-Ана фиг.1,Измельчитель включает корпус 1,имеющий крышку 2 с загрузочным от 50 материала, так и при разовой пррционной.Применение указанного изобретения позволяет повысить эффективность работы...

Номер патента: 1032390

Опубликовано: 30.07.1983

Авторы: Бысов, Клименко, Михайлов

МПК: G01N 27/02

Метки: кондуктометр

...измеритель 55 ной катушки расположены нв внешней поверхности сердечника, их плоскости перпендикулярны к оси сердечника, а плос 90 гкости витков сравнительной катушки проходят через его ось,На чертеже показан предлагаемыйкондуктометр,Кондуктометр содержит генератор 1высокой частоты, коммутатор 2, датчик 3, дифференциальный детектор 4,сумматор 5, усилитель 6, компенсационный элемент 7 и измеритель 8.Датчик 3, в свою очередь, состоит изнаборного иэ тороидальных колец ферритового сердечника 9, снабженного воздушным зазором 10. На внешней частисердечника перпендикулярно к осевой линии набора расположены обмотка 11 измерительного контура и обмотка 12 связи измерительного контура, н на самомсердечнике набора - обмотка 13 сравни-,тельного...

Номер патента: 1018913

Опубликовано: 23.05.1983

Авторы: Бысов, Гришаев, Колесник, Кулик

МПК: G01N 1/20

Метки: пробоотборник

...с программным устройством 5; а его внутренняя полость посредством гибкого,соединения сое; диняется с устройством 6 пульсирующего давления, причем устройство пуль- .65 сирующего давления управляется программным устройством 5. На пути движвния ковша 2 в бункер 7 пробы установлен скребок 8, который предназначен для удаления верхней части пробы заполненного ковша. Пробоотборник работает следующим образом.Программное устройство обеспечивает движение штока 4 по определен- ной программе, т.е, оно задает нужную скорость перемещения, останов, движение в обратном направлении. Та.- ким образом, соединенный с полым штоком ковш движется в зону прохождения гранулированного материала. В это же время программное устройство через устройство пульсирующего...

Номер патента: 996925

Опубликовано: 15.02.1983

Автор: Бысов

МПК: G01N 27/10

Метки: кондуктометрическое

...уровня электролита. При периодическом смачивании электродов на их поверхности может образовываться оксидная или другого вида пленка, 60 которая иногда требует для ее пробоя повышеннОго наПряжЕнияУкаэанные явления сужают диапазон чувствительности известных автогенераторных устройств, значительно занижают класс точности работы автогенераторных устройств.Цель изобретения - расширение диапазона чувствительности автогенераторных устройств.Поставленная цель достигается путем введения в известное устройство,включающее электродный первичныйпреобразователь, усилитель-генератор с колебательным контуром и пороговое устройство, дополнительногогенератора синусоидальных электрических колебанийс частотой Й больше щи меньшегде щсоси Еопределяются...

Номер патента: 943955

Опубликовано: 15.07.1982

Авторы: Алексеенко, Белоцерковец, Берман, Бранзбург, Бысов, Васин, Комиссаров, Малахов, Пантелеев

МПК: H02G 15/08

Метки: кабельная, муфта, соединительная

...1 изображен корпус, видсбоку, на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, вид с торца;на фиг. 4 - смонтированная муфта, 2общий вид; на фиг, 5 - сечение А"Ана фиг. 4; на фиг. 6 - сечение Б-Бна фиг5,Корпус соединительной кабельноймуфты состоит из трех разъемных частей: двух концевых конусных 1 и цилиндрической части 2, Каждая конусная часть со стороны меньшего диаметра переходит в цилиндрическую горловину 3 для ввода концов 4 кабелейКонцевая часть в сечении представляет собой треугольник с закругленными вершинами, С противоположнойстороны конусных частей прикрепленыФланцы 5 (фиг.2) с кольцевыми выступами 6. Цилиндрическая часть 2 снабжена литником 7 и устанавливаетсяна кольцевых выступах 6 с возможностью вращения. 5 1 О 15 20 За...

Номер патента: 930076

Опубликовано: 23.05.1982

Авторы: Балабан, Бысов, Черниенко

МПК: G01N 15/02

Метки: гранулометрического, состава

...отражает гранулометрический состав пробы и может быть использована для его определения.Кроме того, поскольку начальный участок кривой в большой степени характеризует наличие в пробе мелких частиц 1 например пыли) он может быть использован для получения экспресс- информации о содержании в пробе мелкой фракции, не ожидая полного ее растворения. Такие своевременные, хотя и приближенные данные, ценны тем, что они могут быть использованы для принятия предварительного решения по управлению процессом грануляции.Так же можно испольэовать для управления процессом грануляции со" держание в пробе гранул крупной фракции. Для этого необходимо, не ожидая результата полной обработки кривой растворения, проанализировать поведение ее конечного...

Номер патента: 917723

Опубликовано: 07.04.1982

Авторы: Бысов, Гончарко, Москалец

МПК: A01B 33/02

Метки: электрофреза

...оси ведущих колес на 180 с последующей фиксацией положения. К поворотному корпусу 7 крепится второйэлектродвигатель привода рабочихорудий 8. Вал этого электродвигателя связан с редуктором привода рабочих орудий 9, который в свою очередь связан с рабочим орудием 10.К поворотному корпусу 7 крепятсядва рычага управления 11, к которымприкреплен пульт управления электродвигателя 12. За рычаги управленияпроизводится непосредственное управление продвижением электрофрезы, атакже разворот поворотного корпуса,С пульта управления производится управление электродвигателями - ихпуск, останов, реверс и т,д.Злектрофреза работает следующимобразом,Устройство подводится к краю обрабатываемого участка. Кабель питания устройства должен быть...

Номер патента: 819666

Опубликовано: 07.04.1981

Авторы: Бысов, Свириденко, Степанов

МПК: G01N 27/02

Метки: проводимости, сигнализатор

...провода, являющегося общим по питанию для первого и второго питающих устройств и отходящего от середины обмотки 15 трансформатора блока питания 16.Устройство работает следующим образом. Питающим трансформатором 1 в измерительном контуре связи 4 наводится ток 1,к. Этот ток создает магнитный поток Ф в сердечниках измерительных трансформаторов 3 и 6. В этих сердечниках противо- витками соответственно 2. и 5 создаются магнитные противопотоки Ф, и Ф, величина которых определяется величиной порога срабатывания устройства. В том случае, когда например в сердечнике трансформатора 3 5 10 15 20 25 ЗО 35 40 45 магнитный поток Фпревышает по величине магнитный поток Ф (при увеличении проводимости контролируемой среды), на измерительной...

Номер патента: 817536

Опубликовано: 30.03.1981

Авторы: Балабан, Бысов, Плетенев

МПК: G01N 15/02

Метки: coctaba, гранулометри-ческого

...в воде, растворяют, одну фракцию пробы. После растворения замеряют, электропроводность полученного раствора. В этом же растворе растворяют следующую фракцию пробы и после растворения ее снова замеряют электропроводность раствора. Третью фракцию пробы, аналогично предыдущей, также растворяют в том же растворе и заме ряют электропроводность полученного раствора. Значение электропроводности раствора от первой растворенной фракции получают при первом замере. Значение электропроводности от раст ворения второй фракции определяются путем вычитания из значения электро. проводности второго замера значения электропроводности первого замера Значение электропроводности от растворения третьей фракции определяется путем вычитания из значения...

Номер патента: 744303

Опубликовано: 30.06.1980

Авторы: Бречко, Бысов, Степанов

МПК: G01N 27/10

Метки: проводимости, сигнализатор

...открытая, а вторая пара нормально закрытая. Нормально открытые КОНТЯКТЬ СООТВСТСТВЕННО ВЫДЯЮТ ОИГНЯЛЫ чало, много, 2 нормально здкрытыс коцтдкть обоцх реле вкл осны В цепь Гослсдсг".тельно ц выдают сигнал норма.УстроСтпо рдоотаст следующим образом.Образованцы Контролируемой элкт 1)оцроэодяцсй жцдкой средой контур связи первиного преобразователя 1 имеет какую-то опрсдслснцуО проводимость, :,оторая Обсспеч;Гяст Оп 1 эсдс.снн, ю сВязь мсжду трднсфоп 5 Ятсраи обоцх цьЛ)ктцвцых мостов, Трансформаторы 2, 8 одного моста ц 4, 5 второго моста имеют свои противовиткц связи, 1;оторыс уменьшают связь между трансфорэЯторамы, обусловленную контуром первичного преобразователя. В случае, когда связь от первичного преобразователя будет равна связи от...

Номер патента: 741129

Опубликовано: 15.06.1980

Автор: Бысов

МПК: G01N 27/02

Метки: кондуктометрическое

...витке. Ток жидкостного витка в сердечнике измерительного трансформатора 2 создает магнитный поток Ф , который наводит определенный сигнал на выходной обмотке измерительного трансформатора, Этот сигнал, усиленный усилителем 4 приво" дит в движение реверсивный двигатель 5, который через кинематическую связь приведет к перемещению плунжера дифференциально-трансформаторной катушки. Перемещение плунжера происходит до тех пор, пока сигнал рассогласования дифференциальной обмотки катушки не создаст через ком пенсационную цепь 10 в сердечнике измерительного трансформатора 2 магнитный ротивовиток Фи, равный маг нитному потоку Ф и противоположный ему по знаку. Сигнал на выходной обмотке измерительного трансформатора станет равным нулю,...

Номер патента: 706788

Опубликовано: 30.12.1979

Автор: Бысов

МПК: G01R 17/10

Метки: подбора, подгоночных, сопротивлений, терморезисторам

...1 устанавливаю чение сопротивления, пропорцио706788 форьула изобретения аказ 8215/39одписное ал ППП Патент, город, Ул. Проектна ное величине контролируемого параметра при минимальной температуре,а на резисторе 12 устанавливают значение сопротивле Ния, пропорциональное контролируемому параметру примаксимальной температуре. Величинасопротивления резисторов 2 и 11 одинакова и пропорциональна величинеконтролируемого параметра при средней температуре.Значениясопротивлений резисторов4, 5, 9 устанавливают соответственноравными сопротивлениям терморезистора цепи термокомпенсации при минимальной, средней и максимальной температурах. 15Двухпозиционный переключатель производит синхронное переключение резис.торов в плечах мостов,...

Номер патента: 701814

Опубликовано: 05.12.1979

Авторы: Бысов, Селецкий

МПК: B28D 1/02

Метки: кольцевая, пила

...близким к изобретению техническим решением является кольцевая пила для резания горных пород, включаюшая корпус, выполненный в виде неподвижных шек с закрепленными на них опорными роликами и приводное кольцо с резцами, на боковых поверхностях которого выполнены кольцевые пазы, в которых размещены опорные ролики 2).Недостатком известной конструкции кольцевой пилы является недостаточная обретения является повышени и и надежности кольцевой пиподвижных планках 4 расположены ролики 5, которые, сопрягаясь поочередно с соответствующей дорожкой проточки 6, обеспечивают надежную фиксацию подвижного кольца 2 относительно опорных щек . Конструкция ролика, расположенного на радиальном подшипнике 7, закрепленном на оси и изолированном от...
