Читова

Номер патента: 1561189

Опубликовано: 30.04.1990

Авторы: Андреев, Иванов, Колпаков, Тимошенко, Читова

МПК: H03B 5/36

Метки: генератор, кварцевый

...частоты осуществля. ется в схеме емкостной трехточкн, выполненной на кварцевом резонаторе втором и третьем конденсаторах 9 и 10, транзисторе 2, Частота Г кварцевого генератора 1 возбуждается в схеме, которая выполнена на первом транзисторе 2, являющемся эмиттерным повторителем (для частоты Й ),к эмиттеру которого подключен усилитель на втором 4 О транзисторе 3, выполненный по схеме с общей базой. Коллекторы первого и второго транзисторов 2 и 3 соединены последовательнои цепочкой, четвертый резистор 7 - четвертый конденсатор 11. 45 Точка соединения четвертого резистора 4 и четвертого конденсатора 11 является местом включения одного вывода кварцевого резонатора 1, другой вывод которого подключен к базе первого транзистора 2, образуя...

Номер патента: 1428947

Опубликовано: 07.10.1988

Авторы: Колпаков, Писарев, Читова, Шевелев

МПК: G01K 7/32

Метки: давления, измерительного, локальном, объеме, одновременного, поля, температуры

...то. амплитуды сигнала на выходе соответствующего полосового фильтра 9 не хватит для срабатывания амплитудного детектора 10На его выходе устанавливается сигнал "Лог. 0". При этом и на соответствующий вход шифратора поступает сигнал "Лог. 0" и при запросе ЭВМ шифратор 13 выдает на шину данных двоичный код, соответствующий номеру вышедшего из строя канала. Приведенная схема шифратора Р 4.,2,Р 5.1, Р 5.2 работает при выходе изстроя только одного из каналов. Еслиже необходимо работать при выходе изстроя двух или более каналов, то онаможет быть соответствующим образомизменена.1 Предварительно для каждой из возможных ситуаций (работоспособы всечастотные каналы, неработоспособенодин или несколько каких-то частотных каналов) определяются...

Номер патента: 1425491

Опубликовано: 23.09.1988

Авторы: Иванов, Колпаков, Тимошенко, Хуторненко, Читова

МПК: G01L 11/00, G01L 9/08

Метки: давления, датчик

...относится к измерительной технике, в частности к датчикамдавления, и может быть использованодля измерения давления жидких и газообразных сред.Цель изобретения - повьппение чувствительности датчика,На чертеже представлена схема дат чика, разрез. ОДатчик давления содержит упругийполый цилиндр 1, пьезоэлемент 2, установленный во внутренней полости цилиндра 1 соосно с ним, и электрод 3,нанесенный на пьезоэлемент 2. Дне боковые крьппки 4 и 5 жестко соединеныс торцами цилиндра 1 и образуют с нимгерметиэированный объем б, Электрический герморазъем 7 установлен впервую крышку 4, находящуюся со стороны электрода 3, и электрически соединен с последним, Вторая крьппка 5выполнена в виде жесткого стакана 8,дно которого выполнено в...

Номер патента: 1307246

Опубликовано: 30.04.1987

Авторы: Колпаков, Писарев, Читова, Шевелев

МПК: G01K 7/32, G01L 1/16

Метки: давления, измерительного, локальном, объеме, одновременного, поля, температуры

...чтобы плоскость симметрии каждого резонатора проходила через диаметр каждого плоского электрода 16 пьезокварцевого диска 12 и вдоль плоскости раздела массы сост ветствующего ступенчатого электрода 13 пьезокварцевой пластины 12.Таким образом, в трехпараметровом чувствительном элементе 1 имеется шесть кварцевых резонаторов 2, состоящих каждый из кварцевой пластины 17 и двух электродов ступенчатого 13 и плоского 16.Диаметр каждого плоского (подвижного) электрода 16 меньше соответст вующего (неподвижного) электрода 13. Подбором жесткости пружин 17 и соотношением высот и толщиной ступенчатых электродов 13 можно варьировать коэффициенты чувствительности к перемеще нию или коэффициенты массочунстнительности кварцевых резонаторов 2,Температурные...

Номер патента: 1144008

Опубликовано: 07.03.1985

Авторы: Алехин, Козин, Колпаков, Мещеряков, Читова

МПК: G01L 9/08

Метки: давления, датчик

...дне которого расположена мембрана с жестким центром, и упругий элемент, два пьезорезонатора и регулировочные винты, дополнительно введены два регулировочных винта, четыре установоч ных винта с конической головкой и два пьезорезонатора, при этом все пьезорезонаторы выполнены на одной шайбе из пьезокварца с центрами, размещенными на окружности одного ди аметра, упругий элемент выполнен в виде обода с коническим углублением, имеющего четыре прорези и по торцу поджатого к дну стакана регулировочными винтами, шайба закреплена между 45 внутренней поверхностью обода и внешней повеохностью жесткого центоа мембоаны параллельно последней, при этом жесткий центр разделен по хорде на две части прорезью, по центру 50 которой размещен. установочный...

Номер патента: 1107015

Опубликовано: 07.08.1984

Авторы: Колпаков, Милькевич, Писарев, Читова, Шевелев

МПК: G01L 1/16

Метки: датчик, пьезорезонансный, силы, температуры

...преобразования по силе;То, Ро - координаты реперныхточек по температуреи силе;Г ,Гг, - начальные частоты аво тогенераторов.вВ положении, показанном на фиг,2,действующая сила Г создает такой момент в консольно-закрепленном чувствительном элементе 3, что верхнийрезонатор 1 испытывает деформациюрастяжения, а нижний 2 - сжатия, Поэтому коэфФИциенты силовой чувствительности в уравнениях (1) и (2)взяты с противоположными знаками,причем знак - соответствует деформации растяжения,Коэффициенты силовой и температурной чувствительности зависят оттекущих значений Р и Т. а.= а, 1+К (Г - Го ) а 1 = а Г 1+К (Т - Т) егде К силовой коэффициент термочувствительности;- температурный коэффициент(6) Если с помощью привода возвратно-вращательного...

Номер патента: 1055979

Опубликовано: 23.11.1983

Авторы: Алехин, Колпаков, Милькевич, Читова, Шевелев

МПК: G01L 9/08

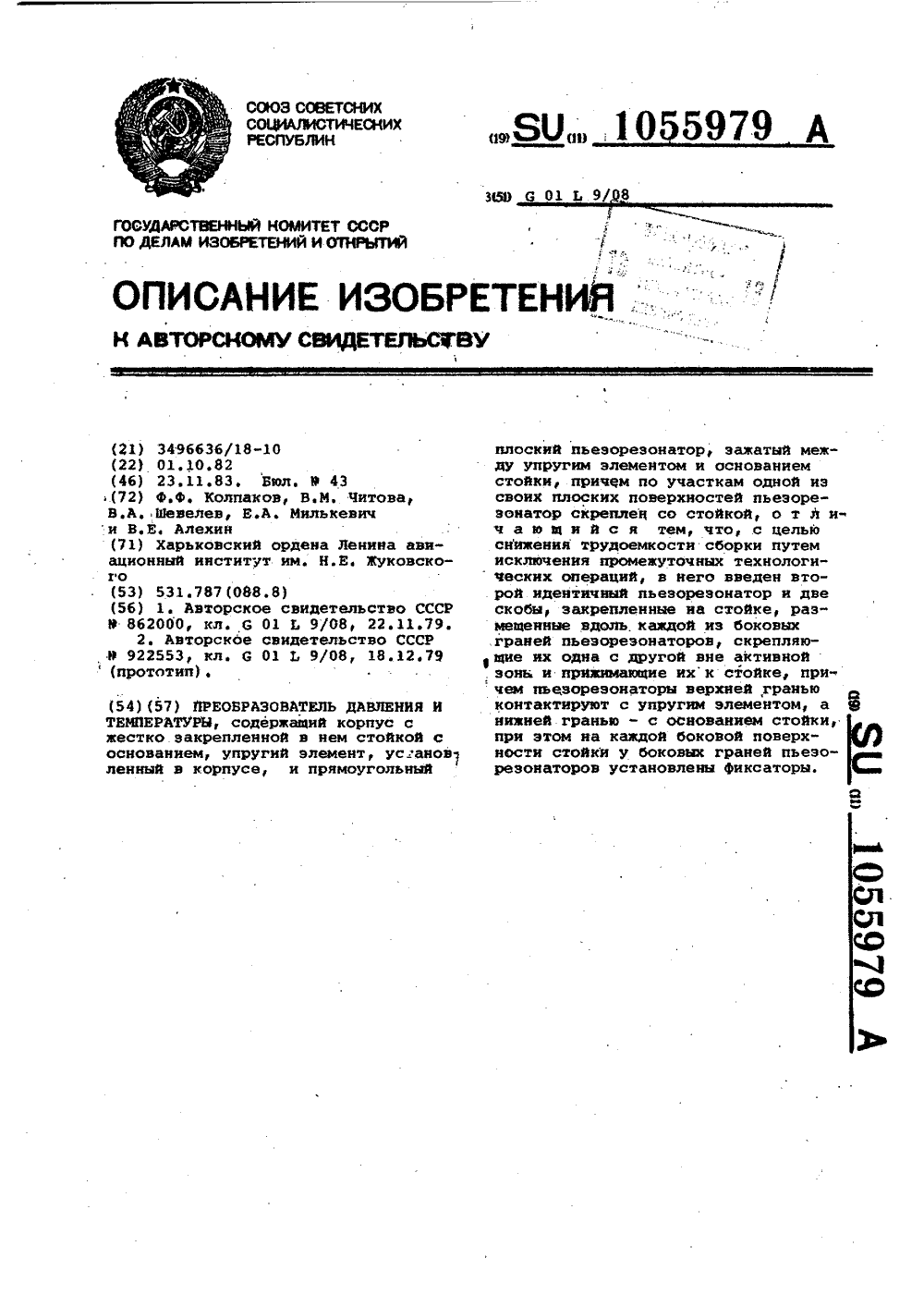

Метки: давления, температуры

...изобретения является снижение трудоемкости сборки путем исключения промежуточных технологическихопераций.35 фУказанная цель достигается тем,что в преобразователь давления итемпературы, содержащий корпус сжестко закрепленной в нем стойкой соснованием, упругий элемент, установленный в корпусе, и прямоугольныйплоский пьеэореэонатор, зажатый междуупругим элементом и основанием стойки, причем по участкам одной иэсвоих плоских поверхностей пьезорезонатор скреплен со стойкой, введенвторой идентичный пьеэореэонатор идве скобы, закрепленные на стойке,размещенные вдоль каждой из боковыхграней пьеэорезонаторов, скрепляющие их друг с другом вне активнойзоны и прижимающие их к стойке, причем пьезорезонаторы верхней граньюконтактируют с упругим...

Номер патента: 979903

Опубликовано: 07.12.1982

Авторы: Колпаков, Семенов, Читова, Шевелев

МПК: G01L 1/16

Метки: дифференциальный, пьезоэлектрический

...пропорциональный воздействующей на чувствительный элемент 3. температуре Ф т р (в оз 1 р 1 фо озй ф В дальнейшем возникающая при изменении воздействующей силы Г дополнительная расстройка частот автогенераторов 6и 8, следовательно, частот Ер, и Грпривецет к изменению уровня постоянного напряжения на выходе фазовогодетектора 16 и фильтра 17. Если привозможных экстремальных расхожденияхляемых диапазоном возможных действующих сил, растройки, вносимые в автогенераторы 6 и 8, досгаточнь для полнойкомпенсации этих расхождений, го постоянное напряжение на выходе фазового детектора определяемое по разности фаз частотЕр 1 и Ер будет пропорционально силе га частотные сигналы Гри р будутпропорциональны температуре Т, а фильтр15 выделяет...

Номер патента: 979902

Опубликовано: 07.12.1982

Авторы: Колпаков, Писарев, Читова, Шевелев

МПК: G01L 1/16

Метки: дифференциальный, пьезоэлектрический

...частот пьезокмрцевых резонаторов 2 - 4 и, следовательно частот генерацииГ, Г автогенервторов 5 - 7. Причем, так как в качестве резонаторов применяются кварцевые резонаторы ).С-среза, обладающие линей,ной зависимостью часготы от Т, и то частоты генервторвции можно записать следуюшим образом.нию действия ускорения,В процессе сборки многопараметрово го чувствительного элемента на мембрану 19 воздействуют давлением, при этомподдерживаюшие мембранные стойки 20отклоняются в стороны и в них вставляется пьезокварцевая пластина 21 со ступенчатыми электродами 22, причем такимобразом, чтобы ось каждого резонатора йпроходила через центр поддержимюшеймембраннойсгойки 20 и центр пьезокварцевой пластины 21, При снятии давленияпьезокварцевая...

Номер патента: 956424

Опубликовано: 07.09.1982

Авторы: Алехин, Баржин, Колпаков, Мещеряков, Милькевич, Читова

МПК: G01B 11/16

Метки: механических, напряжений, оптически, пластинах, прозрачных, пьезоэлектрических

...электроде будет повторять картину распределения зарядов на соответствующей стороне пьезоэлектрической пластины. При сканировании светового луча поповерхности пластины 10 между точкамивыхода пучка из первого электрода 3 ивхода в пластину 10, а также между точками выхода этого пучка из этой пластиныи входа во второй электрод 4 установятсяразности потенциалов, пропорциональныеплотностям поверхностных зарядов, которые возникают на облучаемых сторонахпластины 10 под воздействием возникающихв ней механических напряжений, вызванных ее нагружением. Поскольку при этомпьезоэлектрическая пластина помещена вдиэлектрическую жидкость, а электрооптический эффект, свойственный таким жидкостям, на много порядков превышаетэлектрооптический и...

Номер патента: 932313

Опубликовано: 30.05.1982

Авторы: Колпаков, Милькевич, Читова, Шмалий, Язовцев

МПК: G01L 9/16

Метки: давления

...состоянии мембрана 12 магнитоупругого дат щка 1 находится под воздействием давления Р и температуры Т. Это приводит к ее деформации и иэ 35 менейию магниткой проницаемости магнитопровода, что приводит к изменению частоты колебаний мультивибратора=РЛ 0)Сигнал с выхода тактсвого генератора 4 о изменяет величину базового смещениямультивибрвторв, что приводит к изменению функциональной зависимости ( 1).При этом при каждом из двух значенийнапряжения на выходе тактового генера- мтора, характеристика преобразования ( 1)остается практически линейной, Тогда,при условии независимости коэффициентовчувствительности - иай идр ат в опрецежнном интервале изменений Р и Т цлякаждого полупериода тактового сигналасоответственно, имеем на выходе...

Номер патента: 898352

Опубликовано: 15.01.1982

Авторы: Абрамов, Баржин, Бороховский, Крутофалов, Читова, Яременко

МПК: G01R 33/02

Метки: магнитных, полей

...подается на регистратор и на частотный дискриминатор 8, выходное напряжение которого, усилен ное усилителем 9, поступает на дополнительные обмотки 1 О и 11, расположенные на магнитострикционных стержнях 4 и 5.Устройство работает следующим об у разом.При включении пьезокварцевой пластины 1 в схему кварцевого автогенератора 7 на его выходе появляется напряжение с частотой, близкой к собст-венной частоте пьезокварцевой пластины 1. При наличии магнитного поля стержни 4 и 5 за счет магнитострикционного эффекта стремятся изменить свои геометрические размеры и, в дан- д ном случае, длину. Изменяется сила давления, действующая на пьезокварцевую пластину 1, что приводит к изменению частоты сигнала, генерируемого кварцевым автогенератором 7....

Номер патента: 892326

Опубликовано: 23.12.1981

Авторы: Знаменский, Колпаков, Милькевич, Сычев, Читова, Шевелев

МПК: G01R 19/26

Метки: выходом, датчик, дискретным, частотный

...отрицательный скачок, и триггер 8 опрокидывается. Это, 4 вв свою очередь, приводит к скачкообразному изменению потенциала на выходе триггера 8 и, соответственно,науправляющем входе автогенератора 2.Собственная частота колебаний последнего щизменяется, соотношение восстанавливается и устройство вновьпереходит в режим генерации двухчастотной .радиоимпульсной последоварым выходом одного иэ автогенерато-ров и вторым входом другого автогенератора включены последовательносоединенные фильтр 5 нижних частоти формирователь бкоротких импульсов,а между выходом фильтра 5 нижнихчастот и управляющим входом одногоиэ автогенераторов, например второго, включены последовательно соединенные амплитудные детектор 7 и триггер 8 со счетным...

Номер патента: 862000

Опубликовано: 07.09.1981

Авторы: Андреев, Колпаков, Лазебников, Милькевич, Читова, Шевелев, Шмалий

МПК: G01L 9/08

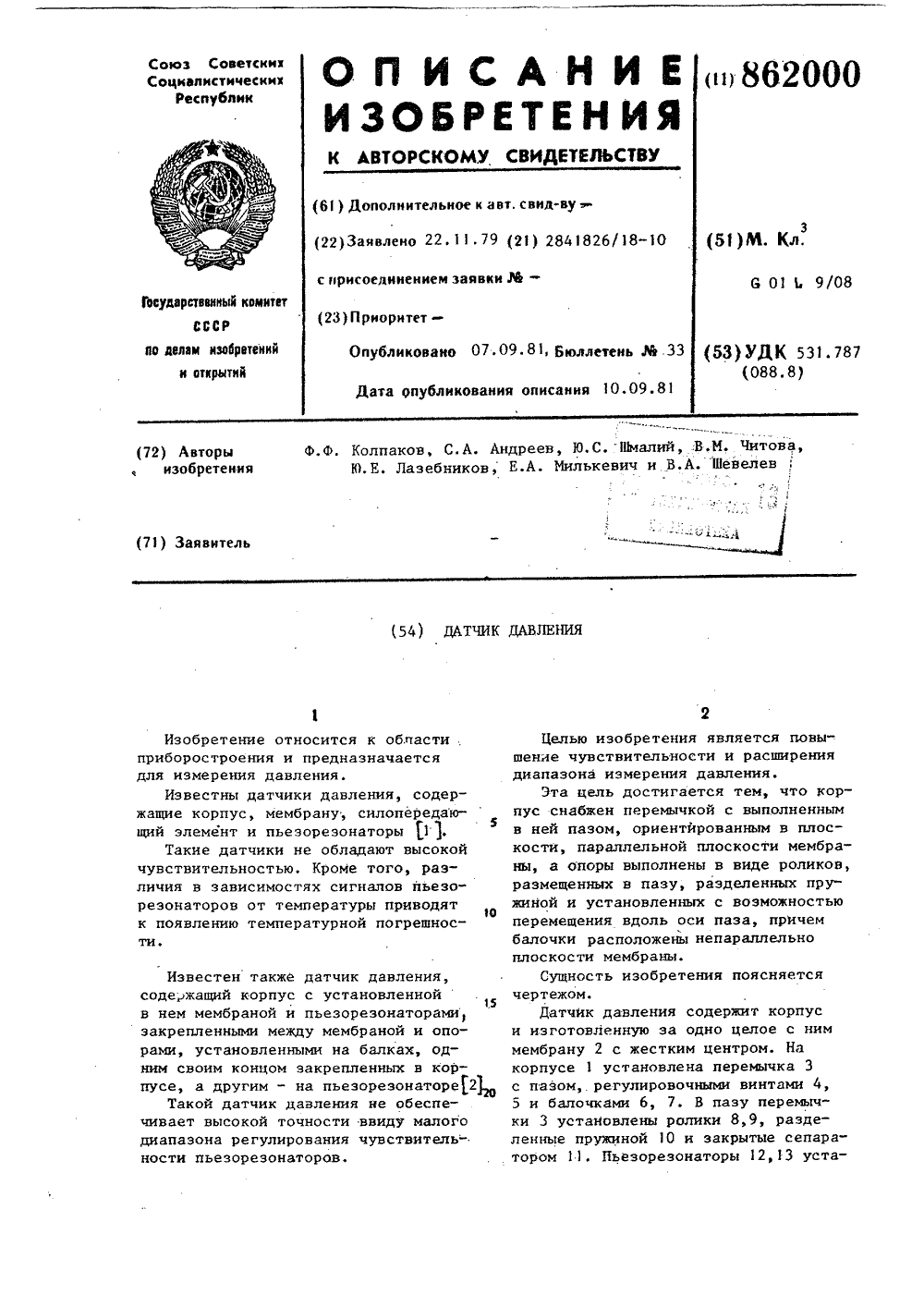

Метки: давления, датчик

...балочками 6, 7. В пазу перемычки 3 установлены ролики 8,9, разделенные пружиной 10 и закрытые сепаратором 11. Ньезорезонаторы 12,13 уста862000 фКроме этого, обеспечивается возможность довольно широкого регулирования точности измерения в широком диапазоне давлений. Формула изобретения Составитель Н. Кизилов Редактор Н.Аристова Техред З.Фанта Корректор А. Гриценкказ 532 36 Тираж 907 ВНИИПИ Государственного комитет по делам изобретений и открь 113035, Москва, И.-35, РаушскаяПодписСССР ииаб д. 4 Филиал ППП Патент , г, Ужгород, ул. Проектная,новлены между собой мембраной 2 ибалочками 6,7. Корпус 1 датчика закрыт кожухом 14, Балочки 6,7 расположены непараллельно плоскости мембраны 2,5Датчик давления работает следующим образом.До начала...

Номер патента: 851130

Опубликовано: 30.07.1981

Авторы: Андреев, Колпаков, Мещеряков, Милькевич, Читова, Шевелев, Шмалий

МПК: G01L 1/16

Метки: дифференциальный, пьезоэлектрическийпреобразователь

...имеется разность частот д Г, Г -1, то в устройстве наблюдается режим биений. В зависимости от знака мгновенного напряжения биений разность между частотами автогенераторов 4 .и 5 то повышается, то понижается, что приводит к неодинаковой длительности положительной и отрицательной полу- волн напряжения биений, в результате чего на выходе фазового детектора 10 образуется постоянная составляющая напряжения, которая подается через фильтр 11 нижних частот и усилители 12 и 13 с разноименными знаками коэффициентов передачи на автогенераторы 4 и 5 и снижает при определенных условиях частоту биений до нуля. В этом случае с выхода любого из автогенераторов 4 и.5 имеют частотный сигнал, пропорциональный воздействующей температуре4 -си - С-о...

Номер патента: 845267

Опубликовано: 07.07.1981

Авторы: Колпаков, Мещеряков, Милькевич, Читова, Шевелев

МПК: H03H 9/15

Метки: пьезоэлектрический, резонатор

...Формула изобретения иг НИИПИ Заказ 4209/6 ираж 988 Подписное иг. Р подсоединены выходные выводы 7 резонатора,В пьезоэлектрическом резонаторедля подсоединения выводов, с помощьюкоторых он включается в схему, изображенную на фиг. 2, используются двавнешних металлизированных слоя 2, которые образуют внешние обкладки конденсаторов С и СВ предлагаемом пьезоэлектрическомрезонаторе для подсоединения выводов,с помощью которых он включается в схе 10му, используются два внешних металлизированных слоя 2, которые образуют. внешние обкладки конденсаторов Си С Яиг. 2) . Эти конденсаторы, внут 2ренние обкладки которых образованы 15металлизированными слоями 3 и подключены к металлопленочным электродам 4пьезоэлемента 6, осуществляют связьэтого...

Номер патента: 792552

Опубликовано: 30.12.1980

Авторы: Зеленский, Колпаков, Милькевич, Солодовник, Читова

МПК: H03H 9/46

Метки: пьезоэлектрический, управляемый, фильтр

...корпусом 4 металлическим связкам2 и малому значению его внутреннегосопротивления, постоянная временицепи управления фильтра на несколько порядков меньше, чем аналогичнаяпостоянная в известных фильтрах.При подаче с выхода источника 3управляющего напряжения перепада управляющего напряжения переходный.процесс в цепях управления закончит-ся за время порядка 1 10 с и ме-1 2 4 нее, что соизмеримо с временем переполяризации, характеризующим динамические свойства пьезокерамики иопределяемым как время, необходимоедля изменения направления поляризации материала на противоположноепод действием скачка напряженностиэлектрического поля.В этом случае управление резонансной частотой фильтра малоин .рционно, причем для пьезокерамикКНБС и ЦТС можно...

Номер патента: 777482

Опубликовано: 07.11.1980

Авторы: Вепринский, Колпаков, Мещеряков, Милькевич, Читова, Шевелев

МПК: G01K 7/32

Метки: пьезоэлектрический

...которых ориентированы так, что угол приложения силы относительно оси 2 для одного резонатора, равен 30, а для другого 120.Частоты генерации автогенераторов 4 и б определяются следующим образом:где К 11 Кг 1 - ,коэффициенты преобразования по температуре; К 1 г, К - коэффициенты преобразования по силе; 1, Р - измеряемая температура иИзвестно, что наибольшая точность,решения этой системы уравнений достигается при выполнениями условия К 1 К, =- - К 1 Р КР,Отсюда следует, что один,из,коэффициентов преобразования должен иметь обратный знак по сравнению с другими, кроме того, коэффициенты К и Кг должны быть близки по величине .или по меньшей мере соизмеримы. Обычно используемые,резонаторы АТ-среза не могут быть применены,в предлагаемом...

Номер патента: 642848

Опубликовано: 15.01.1979

Авторы: Вепринский, Колпаков, Мещеряков, Читова

МПК: H01L 41/047, H03H 9/15

Метки: пьезоэлектрический, регулируемой, резонатор, частотой
